Sensor de Pressão IFM PI2793

Pré-visualizar: PI2793 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 25 bar com Display

PI2793 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 25 bar com Display

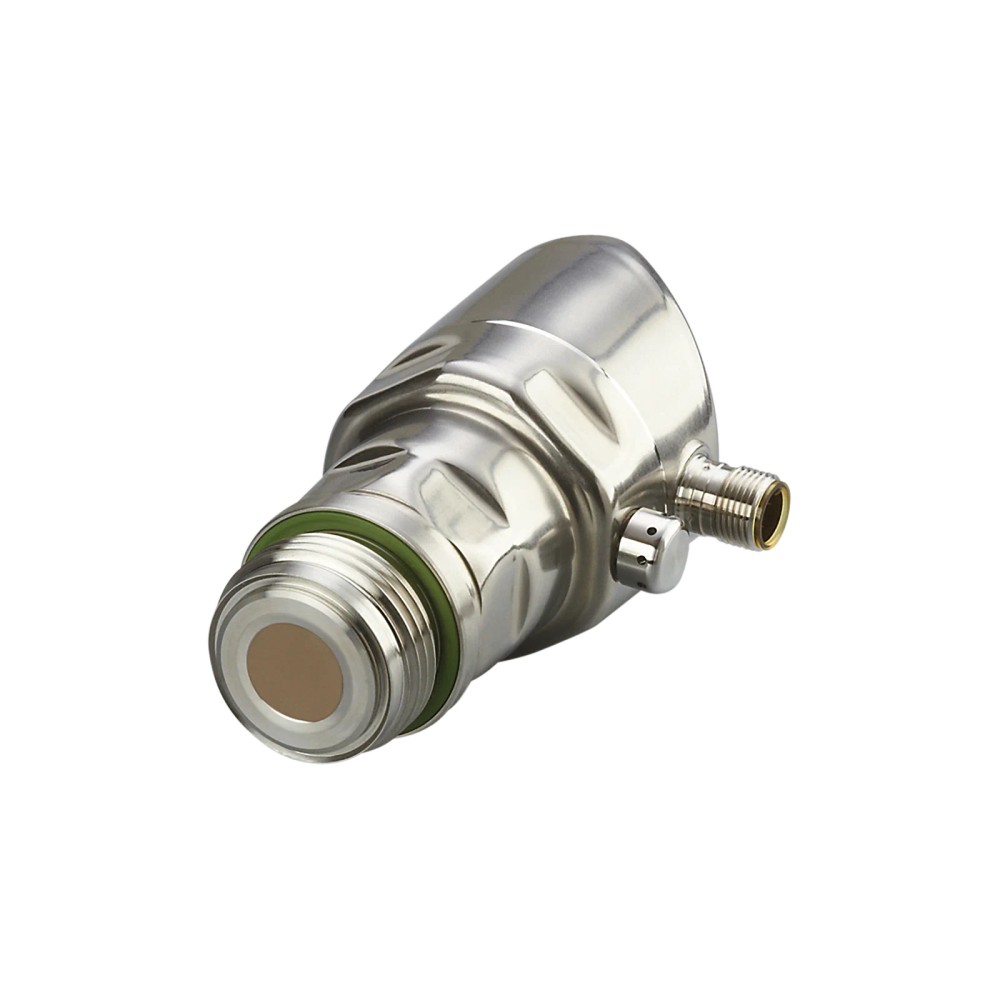

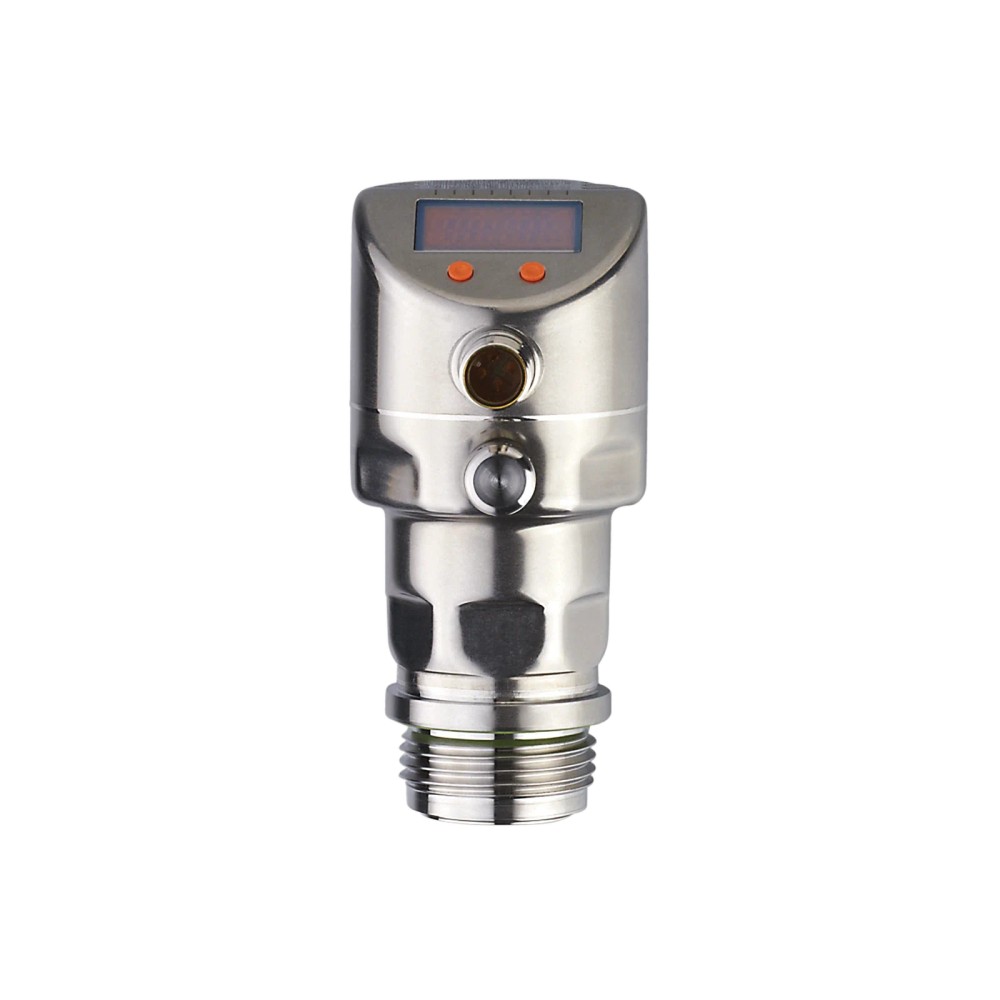

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2793
EAN: 4021179244244
NCM do produto: 90262090

Destaques do Produto Pressão -1 a 25 bar,...mais

Fechar menu

Saiba mais sobre: "PI2793 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 25 bar com Display"

Destaques do Produto

Pressão

-1 a 25 bar, pressão relativa e vácuo

Montagem de processo

Faceada, G 1 externa com cone Aseptoflex Vario

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link, COM2, 38,4 kBaud, versão 1.0

Conexão elétrica

M12 A-coded, 4 contatos dourados

Temperatura do fluido

-25 a 125 °C; até 145 °C por no máximo 1 hora

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PI2793 para Indústria Alimentícia, -1 a 25 bar, com Display

O ifm PI2793 é um sensor de pressão com montagem faceada e display digital, destinado a medir pressão relativa e vácuo. Sua faixa de medição é de -1 a 25 bar, com conexão de processo G 1 Aseptoflex Vario. Oferece saídas de comutação, analógica de 4 a 20 mA e comunicação IO-Link; o fluido pode operar entre -25 e 125 °C, com limite de 145 °C por até 1 hora.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 25 bar; -14,4 a 362,7 psi; -0,1 a 2,5 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario
Sinais e comunicação	Sinal de comutação, sinal analógico 4 a 20 mA e IO-Link

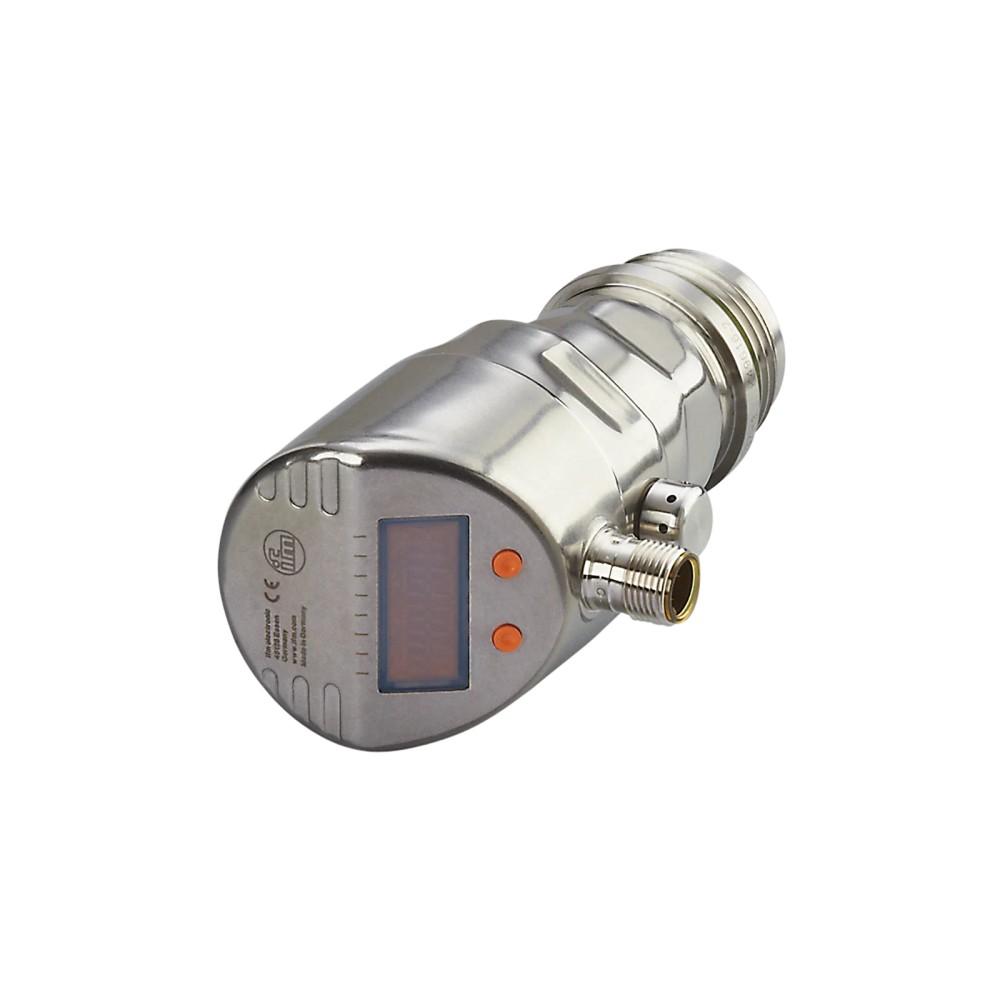

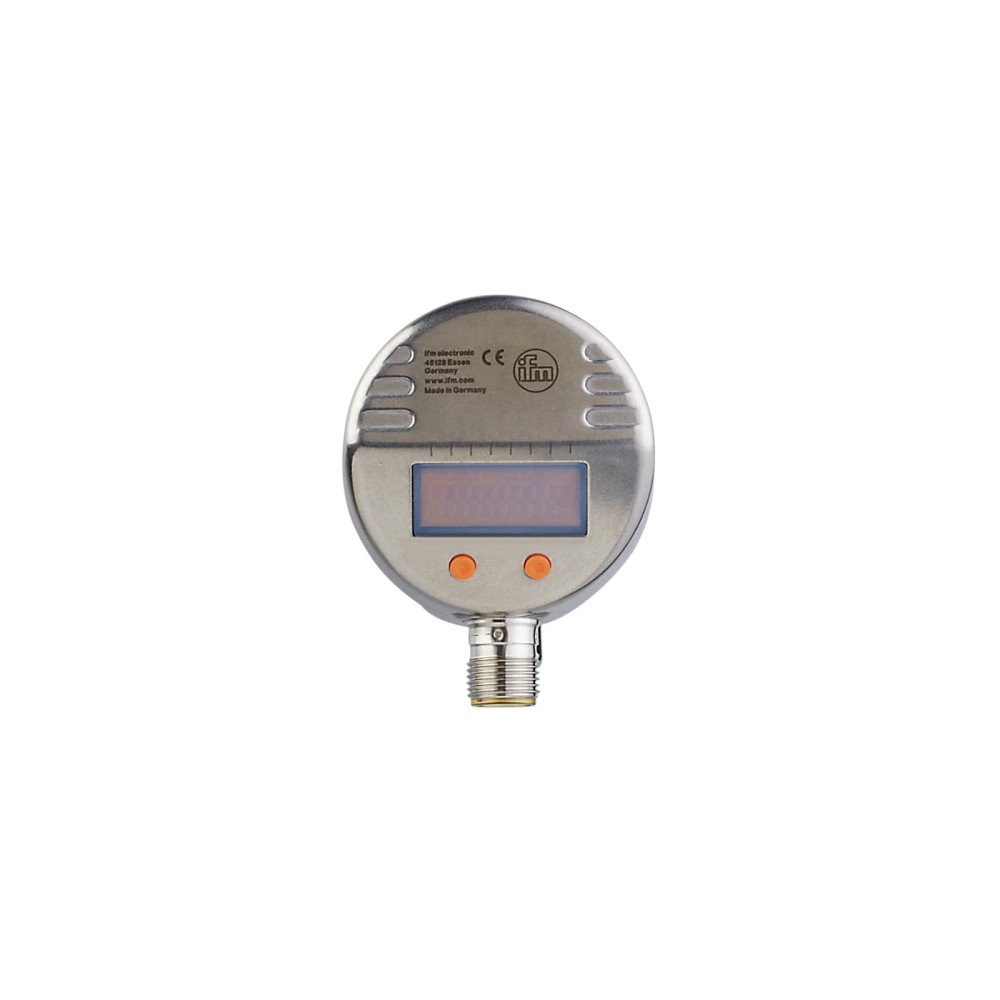

Display	Digital, com dois botões laranjas
Temperatura do fluido	-25 a 125 °C; 145 °C por no máximo 1 hora
Grau de proteção	IP67, IP68 e IP69K
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃), aço inoxidável 1.4435/316L e PTFE
Dimensões e peso	Ø 50 mm x 105,8 mm; 357,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações de alimentos e bebidas, conforme aplicação indicada na ficha do produto.
Processos cujo ponto de medição aceite conexão G 1 externa com cone de vedação Aseptoflex Vario.
Instalações que utilizem saída analógica de 4 a 20 mA, sinal de comutação ou IO-Link, respeitando a alimentação e a configuração elétrica descritas pelo fabricante.
Aplicações em que a temperatura do fluido permaneça entre -25 e 125 °C, admitindo 145 °C por até 1 hora.

⚠ Considere outro se precisa de:

Não selecionar para faixa de pressão que exceda -1 a 25 bar como faixa de medição; a resistência à pressão de 100 bar não amplia a faixa de medição.
Não usar em pontos de processo com conexão mecânica diferente de G 1 externa Aseptoflex Vario sem confirmar a existência de adaptador compatível.
Não manter o fluido acima de 125 °C continuamente; 145 °C é permitido somente por até 1 hora.
Não presumir compatibilidade elétrica com uma entrada ou controlador sem conferir tensão, tipo de saída e configuração do sistema.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem faceada em processos da indústria alimentícia e de bebidas; a ficha também lista meios pastosos e sólidos, além de fluidos líquidos e gasosos.
Possibilidade de uso em linhas com leitura local e integração a controle por sinal analógico, saída de comutação ou IO-Link, desde que a conexão, a alimentação e as entradas do sistema sejam compatíveis; validar a configuração no datasheet.
A temperatura do fluido deve permanecer entre -25 e 125 °C em operação declarada; 145 °C é permitido por no máximo 1 hora. A temperatura ambiente especificada é de -25 a 80 °C.
A faixa de medição é de -1 a 25 bar. A resistência à pressão de 100 bar é um parâmetro de resistência e não autoriza medições acima da faixa.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PI2793 para Indústria Alimentícia, -1 a 25 bar, com Display, verifique estes pontos:

Escolha o PI2793 quando

A aplicação exigir medição faceada de pressão relativa ou vácuo dentro da faixa de -1 a 25 bar, conexão G 1 Aseptoflex Vario e leitura local por display. Também atende sistemas que possam integrar uma das saídas indicadas ou IO-Link.

Considere outra configuração quando

O ponto de montagem não aceitar a conexão G 1 Aseptoflex Vario, a faixa de medição requerida estiver fora de -1 a 25 bar ou a temperatura do fluido exceder o limite aplicável. Confirme com o fabricante a seleção de outro modelo ou de adaptadores antes da compra.

Verifique a interface antes de integrar

Compare a entrada do controlador com a saída escolhida — comutação, analógica de 4 a 20 mA ou IO-Link — e com os requisitos de alimentação do circuito de 2 ou 3 fios.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão faceado frontalmente e com display	Descrição do tipo de produto na ficha.
Marca	ifm	Fabricante informado no anúncio.
Modelo / SKU / part number	PI2793	Identificação do produto.
GTIN	4021179244244	Código de identificação comercial informado.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita na ficha.
Substâncias / meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios indicados no conjunto de dados do produto.

Faixa e resistência à pressão
Alcance de medição	-1 a 25 bar; -14,4 a 362,7 psi; -0,1 a 2,5 MPa	Faixa de medição declarada; não confundir com resistência à pressão.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão mensuráveis informados.
Resistência à pressão	100 bar; 1450 psi; 10 MPa	Limite de resistência à pressão declarado, não é a faixa de medição.
Resistência mínima à ruptura	350 bar; 5075 psi; 35 MPa	Valor mínimo de ruptura indicado na ficha.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite de resistência ao vácuo declarado.

Saídas e funções elétricas
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Tipos de saída indicados; configuração deve ser verificada na documentação do fabricante.
Corrente da saída analógica	4 a 20 mA, invertível e de escala ajustável	Faixa e opções de configuração da saída analógica.
Quantidade de saídas digitais	2	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Função elétrica	PNP/NPN	Tipos de função elétrica declarados.
Consumo de corrente em 2 fios	3,6 a 21 mA	Valor de consumo informado para ligação de 2 fios.
Consumo de corrente em 3 fios	Menor que 45 mA	Valor de consumo informado para ligação de 3 fios.
Tensão de operação em 2 fios	20 a 32 V DC	Limites de alimentação declarados para ligação de 2 fios.
Tensão de operação em 3 fios	18 a 32 V DC	Limites de alimentação declarados para ligação de 3 fios.
Classe de proteção elétrica	III	Classe de proteção informada pelo fabricante.

Interface de comunicação
Interface	IO-Link, COM2, 38,4 kBaud, versão 1.0	Protocolo, velocidade e versão declarados.

Conexão elétrica
Conector	1 x M12; codificação A; 4 contatos dourados	Tipo de conexão elétrica e contatos informados.

Conexão de processo e montagem
Montagem	Faceado frontalmente	Tipo de montagem declarado.
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario	Padrão mecânico de processo informado.

Condições ambientais e térmicas
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente declarados.
Temperatura do fluido	-25 a 125 °C; 145 °C por no máximo 1 hora	Limites para o fluido; o valor máximo de 145 °C é temporário.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados; condições de ensaio e aplicação devem ser consultadas na documentação do fabricante.

Materiais
Material do invólucro	1.4404, aço inoxidável/316L; FKM; PTFE; PBT; PEI; PFA	Materiais indicados para os componentes do invólucro.
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃); aço inoxidável 1.4435/316L; PTFE	Materiais indicados para as partes molhadas.
Características da superfície em contato com o fluido	Ra < 0,4 µm; Rz = 4 µm	Valores de acabamento superficial declarados para as partes em contato com o fluido.
Acabamento	Metálico polido	Acabamento informado no anúncio.

Display e elementos de operação
Display	Digital	Tipo de display declarado.
Botões de interface	Dois botões laranjas	Elementos de operação informados no anúncio.

Dados mecânicos e logísticos
Formato do invólucro	Cilíndrico	Formato declarado.

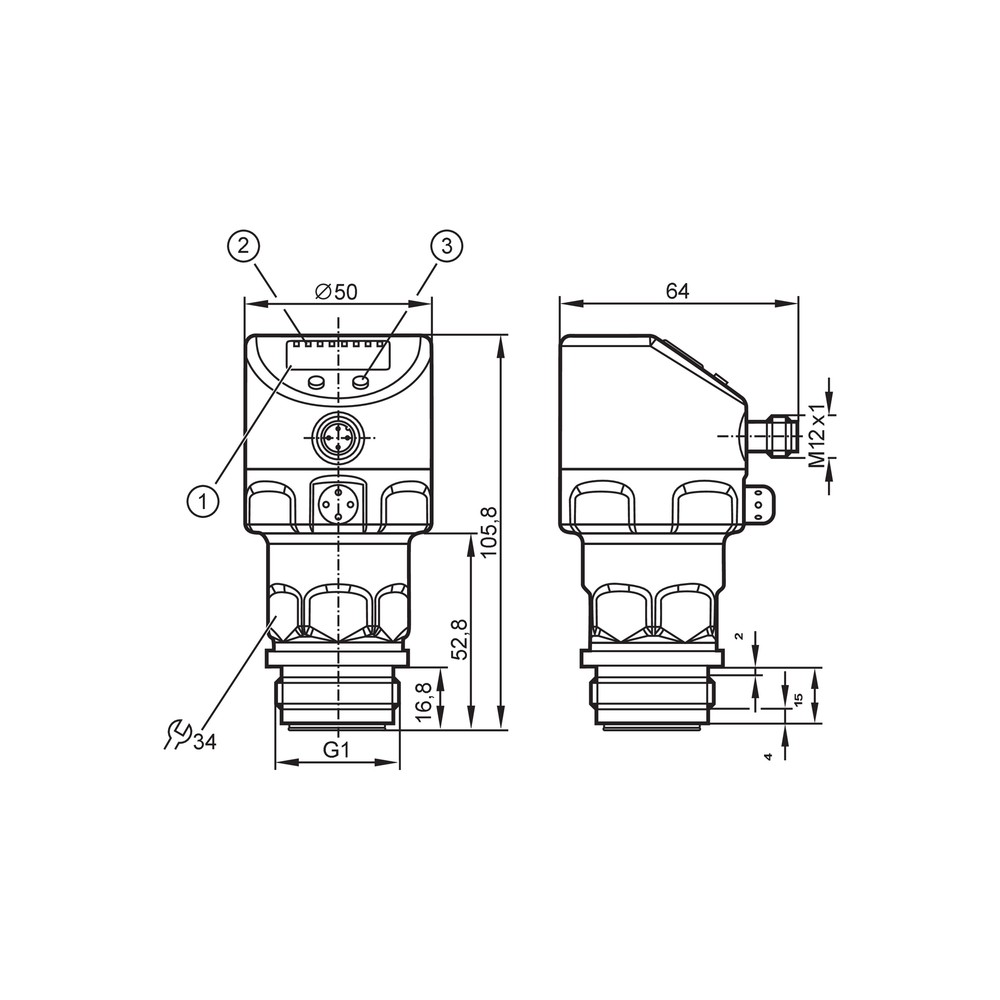

Dimensões	Diâmetro 50 mm; comprimento 105,8 mm	Dimensões informadas no conjunto de dados.
Peso	357,5 g	Peso informado no conjunto de dados do produto.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, versão 1.0.

• Saída analógica de 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação; quantidade informada na ficha: 2 saídas digitais e 1 saída analógica.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Função elétrica PNP/NPN. Alimentação indicada: 20 a 32 V DC em 2 fios ou 18 a 32 V DC em 3 fios. A compatibilidade com o controlador depende do tipo de entrada, configuração da saída e esquema de ligação.

Processo Conexão de processo G 1, rosca externa, com cone de vedação Aseptoflex Vario; montagem faceada. A conexão mecânica do equipamento de processo deve corresponder a esse padrão ou a um adaptador cuja compatibilidade seja confirmada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ponto de medição com G 1 Aseptoflex Vario, pressão relativa entre -1 e 25 bar e montagem faceada	✓	Corresponde à conexão de processo, ao tipo de pressão e à faixa de medição declarados.
Aplicação que requer indicação local da pressão	✓	O produto possui display digital e dois botões de interface.
Integração com entrada analógica de 4 a 20 mA ou IO-Link	✓	A ficha declara saída analógica de 4 a 20 mA e interface IO-Link; devem ser conferidos alimentação e requisitos da entrada do controlador.
Processo que exige faixa de medição acima de 25 bar	✗	A faixa de medição declarada termina em 25 bar. A resistência à pressão de 100 bar não representa faixa de medição.
Fluido a 145 °C por período contínuo superior a 1 hora	✗	145 °C é indicado somente por até 1 hora; a faixa de temperatura do fluido declarada é -25 a 125 °C.
Equipamento com conexão de processo diferente de G 1 Aseptoflex Vario, sem adaptador validado	✗	A conexão declarada não corresponde à conexão diferente; a ficha não confirma compatibilidade direta ou adaptadores.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PI2793 para Indústria Alimentícia, -1 a 25 bar, com Display

Confirme que a faixa necessária está dentro de -1 a 25 bar e que o ponto mede pressão relativa ou vácuo.
Verifique se a conexão do processo é G 1 externa com cone de vedação Aseptoflex Vario e se a montagem faceada atende ao projeto.
Confira a temperatura ambiente e do fluido, incluindo o limite temporário de 145 °C por até 1 hora.
Instale o sensor na conexão de processo compatível, seguindo os requisitos de montagem e vedação do fabricante; a ficha fornecida não especifica torque de aperto.
Conecte o M12 A-coded de 4 contatos ao circuito correspondente e confirme tensão, número de fios e função PNP/NPN antes de energizar.
Configure a saída necessária e valide a indicação no display e a leitura no controlador; use o datasheet do fabricante para detalhes de ligação e configuração.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não liga ou não apresenta indicação.	Alimentação ausente ou fora da faixa aplicável à ligação de 2 ou 3 fios, ou conexão elétrica incorreta.	Meça a alimentação no conector e compare com a faixa declarada para o esquema de ligação usado; confira a conexão M12 e o esquema do datasheet.
O controlador não recebe o sinal de pressão esperado.	Tipo de saída ou configuração selecionada incompatível com a entrada do controlador; saída analógica, comutação e IO-Link requerem interfaces correspondentes.	Identifique a saída configurada no sensor e o tipo de entrada do controlador; confira a escala, polaridade e ligação no datasheet.
A leitura de pressão fica fora da faixa esperada ou não acompanha o processo.	Pressão aplicada fora da faixa de medição, conexão de processo inadequada ou condição de montagem diferente da montagem faceada prevista.	Compare a pressão do processo com -1 a 25 bar e verifique a conexão G 1 Aseptoflex Vario, o assentamento e a vedação.
O sensor apresenta comportamento irregular após exposição térmica.	Temperatura ambiente ou do fluido fora dos limites declarados, ou exposição a 145 °C por mais de 1 hora.	Registre as temperaturas reais do ambiente e do fluido e compare com os limites especificados; inspecione a instalação conforme as orientações do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2793 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm PI2793 e para quem ele serve?

É um sensor de pressão faceado com display digital, indicado para aplicações de alimentos e bebidas. Mede pressão relativa e vácuo e oferece saídas de comutação, analógica e IO-Link.

O que acompanha o PI2793?

A ficha fornecida não informa acessórios ou itens adicionais incluídos. Confirme o conteúdo de fornecimento com o fabricante ou fornecedor antes da compra.

Posso usar o PI2793 em uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão declarada é G 1 externa com cone Aseptoflex Vario. A ficha não confirma compatibilidade direta com outros padrões; use adaptador somente após validar a compatibilidade mecânica e de vedação.

O PI2793 é compatível com qualquer entrada analógica de 4 a 20 mA?

Ele dispõe de saída analógica de 4 a 20 mA, invertível e com escala ajustável. A compatibilidade depende dos requisitos da entrada do controlador e da configuração elétrica do sistema.

Este sensor serve para medir acima de 25 bar?

Não como faixa de medição: o alcance especificado termina em 25 bar. A resistência à pressão de 100 bar é um limite de resistência, não uma faixa operacional de medição.

Posso usar o sensor continuamente com fluido a 145 °C?

Não; 145 °C é indicado por no máximo 1 hora. A faixa declarada para o fluido é de -25 a 125 °C.

O display não liga; o que devo verificar antes de substituir o sensor?

Verifique a alimentação e a ligação M12. A tensão declarada é de 20 a 32 V DC em 2 fios ou 18 a 32 V DC em 3 fios, conforme o esquema utilizado.

A leitura do controlador está incorreta; o problema pode ser a saída selecionada?

Sim, uma incompatibilidade entre saída configurada e entrada do controlador pode impedir a leitura correta. Confirme se a integração usa sinal de comutação, 4 a 20 mA ou IO-Link e confira a configuração e a ligação.

Devo escolher o PI2793 ou um sensor sem display?

Escolha o PI2793 quando a aplicação exigir indicação local, montagem faceada e os limites e conexões especificados. A ficha não fornece dados de uma versão sem display para comparação direta.

Como devo instalar e configurar o PI2793?

Confirme a faixa, a conexão de processo, as temperaturas e o tipo de saída antes da montagem. Para torque, pinagem detalhada e configuração, consulte a folha de dados do fabricante.

GLOSSÁRIO TÉCNICO

Montagem faceada

Instalação em que a face de medição fica alinhada com a conexão de processo, conforme o tipo de montagem declarado. (Ref.: tipo de montagem: faceado frontalmente)

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca G 1 externa com cone de vedação do sensor. (Ref.: conexão de processo G 1 Aseptoflex Vario)

IO-Link

Interface de comunicação declarada para integração do sensor com um sistema de automação compatível. (Ref.: IO-Link COM2, 38,4 kBaud, versão 1.0)

4 a 20 mA

Faixa de corrente da saída analógica do sensor, com inversão e escala ajustável declaradas. (Ref.: corrente da saída analógica)

Grau de proteção IP

Classificação de proteção do invólucro conforme os códigos IP informados; as condições de uso devem ser verificadas na documentação do fabricante. (Ref.: IP67, IP68 e IP69K)
