Monitor de Fluxo IFM SI6800 - Sistemas Higiênicos

Pré-visualizar: SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30bar G1

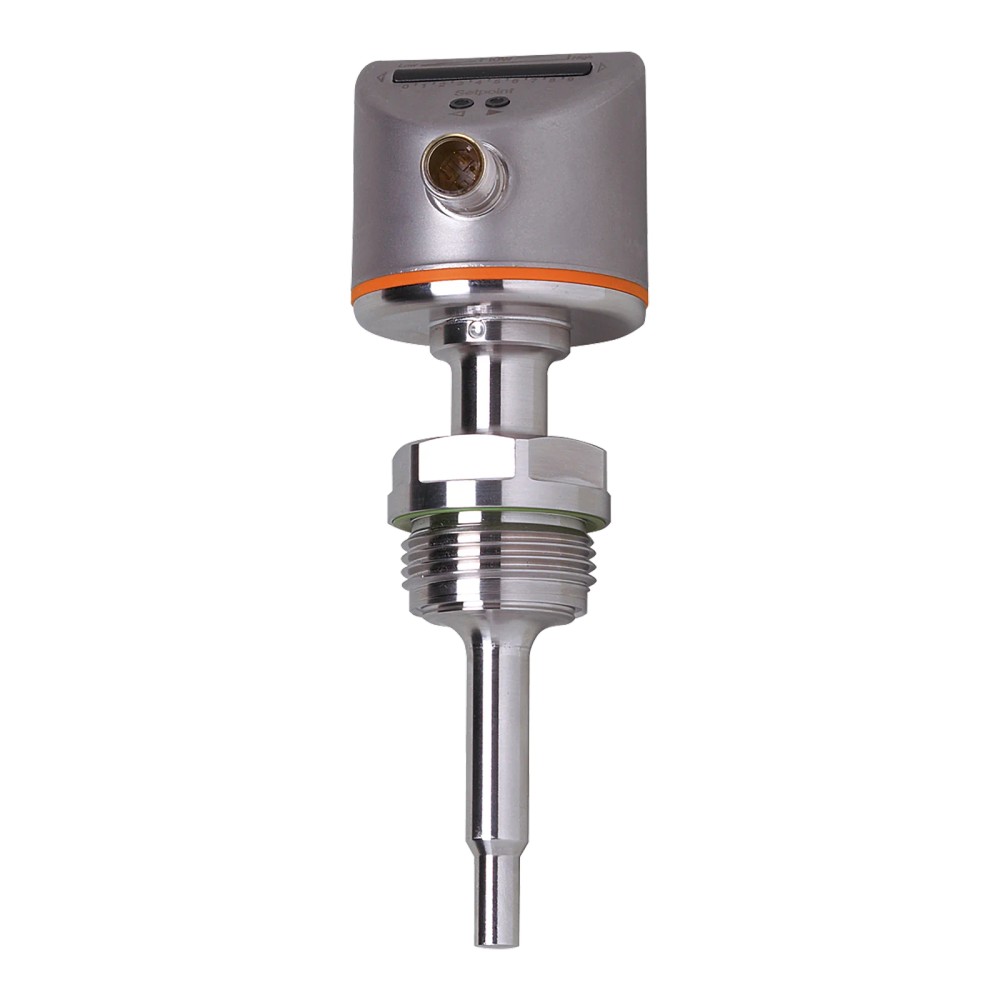

SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30bar G1

Imagem meramente ilustrativa

R$ 4.662,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI6800
EAN: 4021179258593
NCM do produto: 90261019

Destaques do Produto SKU SI6800...mais

Fechar menu

Saiba mais sobre: "SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30bar G1"

Destaques do Produto

SKU

SI6800

Fluido

Líquido ou gasoso

Saída

PNP

Processo

G 1 externa Aseptoflex Vario

Pressão máxima informada

30 bar

Faixa de temperatura do fluido

-25...95 °C; SIP até 140 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30bar G1

O SI6800 é um monitor de fluxo da ifm para detecção de fluxo em sistemas higiênicos. Possui saída de comutação PNP, conexão de processo G 1 Aseptoflex Vario e resistência à pressão de 30 bar. Seu alcance de ajuste é de 3...300 cm/s para líquidos e 200...3000 cm/s para gases.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Monitor de fluxo
Aplicação informada	Sistemas higiênicos
Alcance de ajuste — líquidos	3...300 cm/s
Alcance de ajuste — gases	200...3000 cm/s
Saída de comutação	PNP; abertura/fechamento parametrizável
Conexão de processo	G 1 rosca externa Aseptoflex Vario
Resistência à pressão	30 bar (3 MPa)
Temperatura do fluido	-25...95 °C; para processo SIP até 140 °C
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Proteção do invólucro	IP 67; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo em sistemas higiênicos, dentro das faixas de ajuste indicadas para líquidos ou gases.
Instalações compatíveis com conexão de processo G 1 rosca externa Aseptoflex Vario e pressão de até 30 bar.
Aplicações cujo sinal requerido seja uma saída de comutação PNP e cuja temperatura do fluido esteja dentro dos limites informados, considerando a condição SIP indicada.

⚠ Considere outro se precisa de:

Não selecione se a instalação exigir conexão de processo diferente de G 1 rosca externa Aseptoflex Vario sem confirmar a compatibilidade mecânica por adaptador ou configuração no fabricante.
Não selecione para pressão acima de 30 bar ou fora das condições de temperatura especificadas.
Não selecione se o sistema exigir saída diferente de PNP; a ficha não informa saída analógica.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de fluxo em sistemas higiênicos; a ficha informa conexão G 1 Aseptoflex Vario e materiais de contato com o fluido em aço inoxidável 1.4435/316L, com Ra < 0,4 µm e Rz = 4 µm.
Para líquidos, considerar o alcance de ajuste de 3...300 cm/s; para gases, 200...3000 cm/s. A adequação depende de a velocidade do processo estar na faixa correspondente.
Em processos com limpeza ou esterilização SIP, a ficha permite temperatura do fluido até 140 °C nessa condição específica; para operação indicada em geral, informa -25...95 °C.
A pressão de processo não deve exceder 30 bar. As condições de instalação e compatibilidade da vedação devem ser avaliadas conforme o processo e a documentação do fabricante.
O uso com entradas de controlador é uma possibilidade condicionada à compatibilidade elétrica com saída PNP, tensão de 19...36 V DC e limites da saída; a ficha não declara protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30bar G1, verifique estes pontos:

Escolha o SI6800 quando

A aplicação for de monitoramento de fluxo em sistema higiênico, o fluido estiver dentro da faixa de ajuste correspondente e forem compatíveis a conexão G 1 externa Aseptoflex Vario, a saída PNP e os limites de pressão e temperatura.

Busque outra configuração quando

O projeto exigir saída não PNP, conexão de processo distinta, pressão superior a 30 bar ou condições térmicas fora dos limites publicados. A ficha não identifica modelos alternativos; confirme a configuração necessária com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Monitor de fluxo	Classificação informada na ficha.
Aplicação	Sistemas higiênicos	Aplicação declarada no cadastro do produto.
Marca	ifm / ifm electronic	Fabricante informado.
Modelo e SKU	SI6800	Identificação do produto.
GTIN	4021179258593	Código de identificação comercial informado.
Part number	SI6800	Código do fabricante informado.

Faixa de medição e ajuste
Alcance de ajuste para líquidos	3...300 cm/s	Faixa publicada para fluidos líquidos.
Alcance de ajuste para gases	200...3000 cm/s	Faixa publicada para fluidos gasosos.
Sensibilidade máxima para líquidos	3...100 cm/s	Faixa indicada na ficha para fluidos líquidos.
Sensibilidade máxima para gases	200...800 cm/s	Faixa indicada na ficha para fluidos gasosos.

Dados elétricos
Tensão de operação	19...36 V DC	Limites de alimentação informados.
Consumo de corrente	< 60 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classificação informada.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.

Saídas e sinal
Função elétrica	PNP	Tipo de saída de comutação informado.
Quantidade de saídas digitais	1	Quantidade declarada na ficha.
Função da saída	Abertura/fechamento, parametrizável	Modo de comutação informado.
Corrente constante máxima da saída DC	250 mA	Limite publicado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo publicado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.

Precisão e desvios
Histerese	2...5 cm/s; para água 5...100 cm/s, a 25 °C, ajuste de fábrica	Condição de referência indicada na ficha.
Repetibilidade	1...5 cm/s	Faixa declarada pelo fabricante.
Precisão do ponto de ajuste	± 2...± 10 cm/s; para água 5...100 cm/s, a 25 °C, ajuste de fábrica	Valores associados às condições de referência informadas.
Derivação de temperatura	0,1 cm/s x 1/K; para água 5...100 cm/s, 10...70 °C	Condição de referência publicada.

Tempos de reação e operação
Tempo de resposta	1...10 s	Faixa informada na ficha.
Retardo de prontidão	10 s	Tempo indicado antes de o dispositivo estar pronto.

Conexões e interface elétrica
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo e características dos contatos declarados.
Protocolo de comunicação	Não especificado	A ficha informa saída de comutação, sem protocolo digital.

Condições de processo e ambientais
Temperatura do fluido	-25...95 °C; para processo SIP até 140 °C	Limites de temperatura informados; SIP é condição específica.
Temperatura ambiente	-25...60 °C	Faixa de operação ambiente publicada.
Resistência à pressão	30 bar (3 MPa)	Limite informado para o produto.
MAWP em aplicações segundo CRN	30 bar	Valor declarado para aplicações segundo CRN.
Grau de proteção	IP 67; IP 69K	Classificações informadas na ficha.
Gradiente de temperatura	300 K/min	Valor máximo declarado.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6; 10 g (55...2000 Hz)	Condição de ensaio informada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas declaradas na ficha.

Dados mecânicos e materiais
Conexão de processo	G 1 rosca externa Aseptoflex Vario	Interface mecânica de processo informada.
Comprimento da sonda	55 mm	Dimensão informada pelo fabricante.
Comprimento de instalação	55 mm	Valor declarado para instalação.
Diâmetro da sonda	7,7 mm	Dimensão informada na ficha.
Dimensões externas	Ø 50 / L = 154 mm	Dimensões publicadas.
Invólucro	Cilíndrico	Formato informado.
Materiais do produto	1.4404 (aço inoxidável/316L); PC; PBT-GF20; EPDM/X; vedação FKM	Materiais listados na ficha.
Materiais em contato com o fluido	1.4435 (aço inoxidável/316L); Ra < 0,4 µm / Rz = 4 µm	Material e características de superfície declarados para contato com o fluido.
Peso	440 g	Peso informado no cadastro técnico.

Displays e elementos de operação
Display	10 LEDs, tricolor	Indicação visual declarada.
Ajuste do ponto de comutação	Botões	Método de ajuste informado.
Contatos	Banhados a ouro	Característica especial declarada.

Conformidade, proteção e confiabilidade
MTTF	298 anos	Valor informado no cadastro técnico; não representa garantia de vida útil em qualquer condição.
NCM	9026.10.19	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• A ficha informa uma saída de comutação PNP; não especifica protocolo de comunicação.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 19...36 V DC. Saída de comutação PNP, com corrente constante máxima de 250 mA e queda de tensão máxima de 2,5 V. A ficha não identifica pinagem; consulte o datasheet antes de ligar.

Processo G 1 rosca externa Aseptoflex Vario.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída de comutação PNP e alimentação de 19...36 V DC	✓	A ficha informa saída PNP e tensão de operação de 19...36 V DC; verifique também corrente de carga máxima e queda de tensão.
Rede ou dispositivo que exige protocolo de comunicação digital específico	✗	A ficha não especifica protocolo de comunicação; o produto é descrito com saída de comutação.
Tubulação com conexão de processo G 1 rosca externa Aseptoflex Vario	✓	Essa é a conexão de processo informada para o SI6800.
Processo com pressão acima de 30 bar	✗	A resistência à pressão informada é 30 bar (3 MPa).
Fluido líquido entre -25...95 °C ou processo SIP até 140 °C	✓	Esses limites de temperatura são informados na ficha; a condição SIP é indicada especificamente até 140 °C.
Fluido gasoso fora do alcance de ajuste de 200...3000 cm/s	✗	A velocidade indicada fica fora da faixa de ajuste publicada para fluidos gasosos.

INSTALAÇÃO

Como instalar o SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30bar G1

Confirme que a conexão de processo disponível é G 1 rosca externa Aseptoflex Vario e que o ponto de instalação atende aos requisitos mecânicos do sistema.
Verifique antes da montagem se pressão, temperatura e fluido permanecem dentro dos limites informados para o SI6800.
Instale o sensor na conexão de processo compatível e observe os requisitos de vedação e montagem definidos pelo fabricante e pelo projeto do sistema.
Conecte a alimentação de 19...36 V DC e a saída PNP usando uma conexão M12 codificação A compatível; consulte o datasheet para a pinagem, que não está reproduzida nesta ficha.
Configure o ponto de comutação pelos botões e selecione a função de abertura/fechamento conforme a necessidade da lógica de controle.
Após energizar, respeite o retardo de prontidão informado de 10 s e confira a indicação dos LEDs e a comutação no sistema.

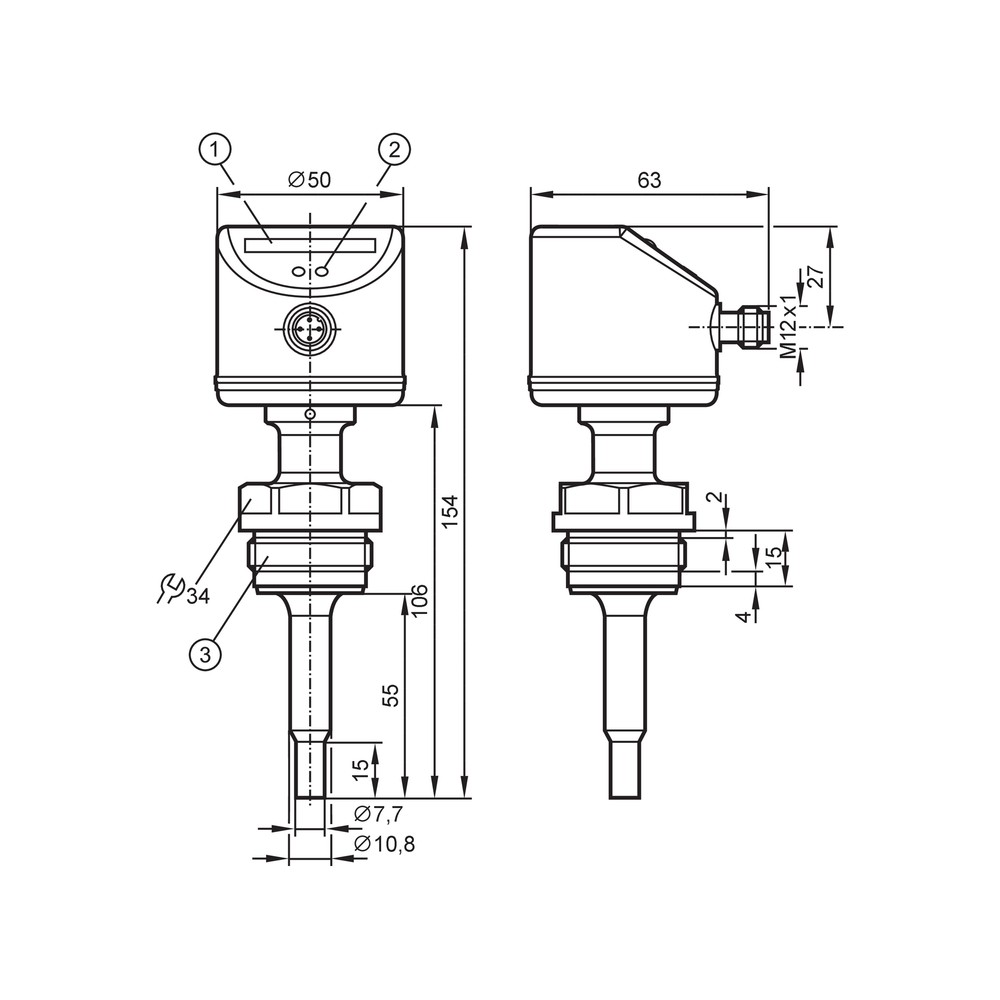

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta no ponto esperado.	Ponto de comutação ajustado fora da condição real de fluxo, ou fluido/velocidade fora da faixa de ajuste correspondente.	Confirme se o fluido é líquido ou gasoso, compare a velocidade do processo com a faixa publicada e revise o ajuste pelos botões.
O sensor não apresenta indicação ou não opera após a ligação.	Alimentação fora da faixa de 19...36 V DC ou ligação elétrica incompatível com a saída PNP.	Meça a tensão nos terminais e confira ligação e pinagem no datasheet do fabricante antes de substituir o sensor.
A saída fica permanentemente ativa ou inativa.	Lógica de abertura/fechamento parametrizada de forma diferente da esperada, ou condição de fluxo não alcança o ponto configurado.	Verifique a parametrização da saída, o ponto de comutação e o estado real do fluxo; confirme também a entrada PNP do controlador.
Há falha ou instabilidade após a montagem no processo.	Condição de pressão ou temperatura fora dos limites informados, conexão de processo não correspondente ou montagem inadequada.	Confira a conexão G 1 Aseptoflex Vario, a pressão e a temperatura do processo e compare a instalação com o desenho e as instruções oficiais.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SI6800 em português (Datasheet) Desenho em escala SI6800 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SI6800 e para que serve?

É um monitor de fluxo ifm destinado ao monitoramento de fluxo em sistemas higiênicos. Fornece uma saída de comutação PNP.

Com quais fluidos e faixas de ajuste ele trabalha?

A faixa de ajuste informada é 3...300 cm/s para líquidos e 200...3000 cm/s para gases. A escolha depende do tipo de fluido e da velocidade do processo.

O que acompanha o produto?

A ficha fornecida não relaciona acessórios ou itens inclusos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Ele pode ser usado com pressão acima de 30 bar?

Não: a resistência à pressão informada é 30 bar (3 MPa). Para pressões superiores, selecione uma configuração cuja especificação cubra a condição do processo.

Posso ligar o SI6800 diretamente a uma entrada que exige sinal analógico?

A ficha especifica uma saída de comutação PNP e não informa saída analógica. Confirme o tipo de sinal exigido pelo controlador antes de selecionar o sensor.

A saída não comuta; o que devo verificar antes de trocar o sensor?

Confira a alimentação de 19...36 V DC, o ajuste do ponto de comutação e se o fluxo está dentro da faixa aplicável ao líquido ou gás. Verifique também a lógica de abertura/fechamento configurada.

O LED indica funcionamento, mas o controlador não recebe o sinal; qual é a causa provável?

Pode haver incompatibilidade entre a saída PNP e a entrada do controlador, ou erro na ligação elétrica. Confira a pinagem no datasheet e verifique a alimentação e a entrada antes de substituir o produto.

Quando devo escolher o SI6800 em vez de outro monitor de fluxo?

Escolha-o quando a aplicação exigir saída PNP, conexão G 1 externa Aseptoflex Vario e as faixas de ajuste e limites de pressão e temperatura forem adequados. Se o projeto exigir outra conexão, outro tipo de saída ou faixa diferente, compare com uma configuração que declare esses requisitos.

Que conexão e cuidados elétricos são necessários na instalação?

O processo usa G 1 rosca externa Aseptoflex Vario; a conexão elétrica é M12 codificação A, com quatro contatos dourados. Confirme a pinagem no datasheet e respeite a tensão de operação de 19...36 V DC.

O SI6800 precisa de protocolo de comunicação específico?

A ficha não declara protocolo de comunicação; especifica uma saída de comutação PNP. Confirme que o sistema de controle aceita esse tipo de sinal.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor. (Ref.: Função elétrica: PNP)

Aseptoflex Vario

Designação da conexão de processo roscada informada para montagem no sistema. (Ref.: Conexão de processo: G 1 rosca externa Aseptoflex Vario)

SIP

Condição de processo mencionada na ficha para temperatura do fluido até 140 °C. (Ref.: Temperatura do fluido: processo SIP até 140 °C)

Histerese

Diferença associada aos pontos de comutação, informada para condições de referência específicas. (Ref.: Histerese: 2...5 cm/s; água 5...100 cm/s, 25 °C, ajuste de fábrica)

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante. (Ref.: Proteção IP 67; IP 69K)
