Monitor de Vibração IFM VKV021 - Precisão 10-1000Hz

Pré-visualizar: VKV021 IFM - Monitor de Vibração IFM Monitoramento DIN ISO 10816 10-1000Hz PNP Analógico

VKV021 IFM - Monitor de Vibração IFM Monitoramento DIN ISO 10816 10-1000Hz PNP Analógico

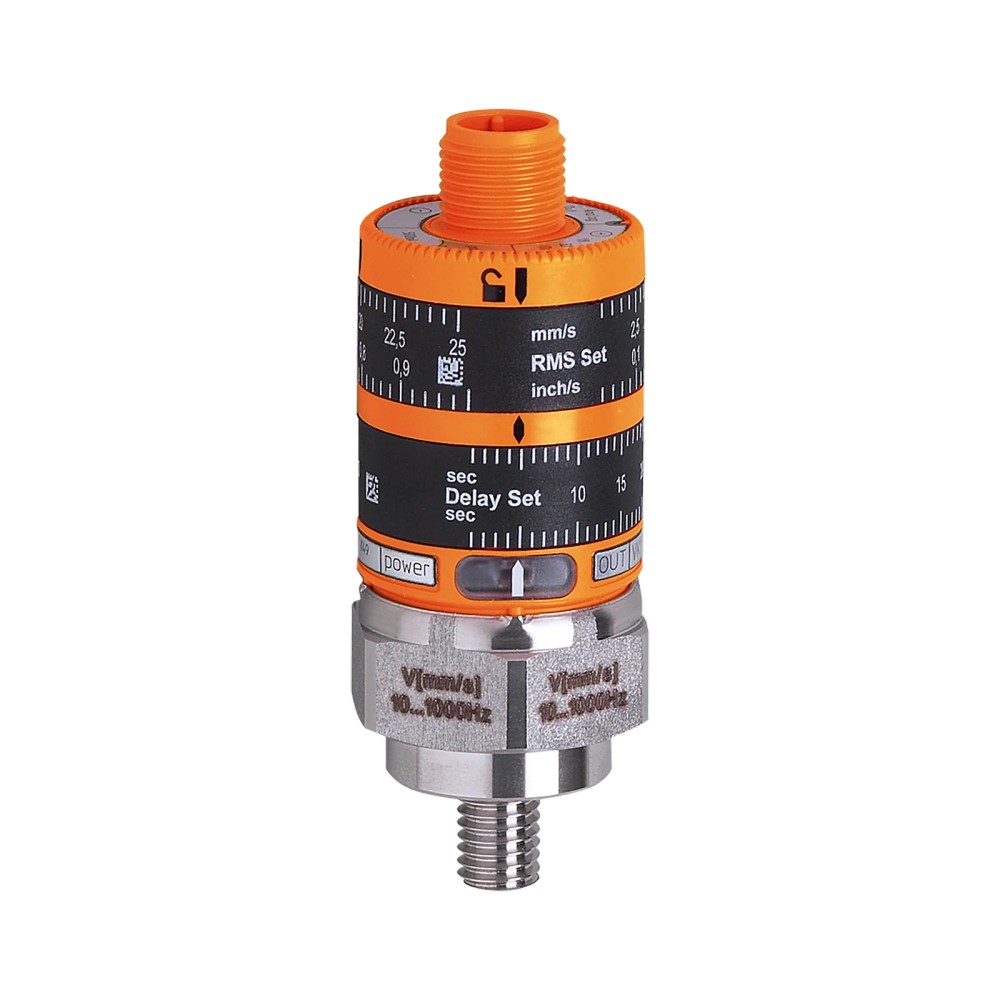

Imagem meramente ilustrativa

R$ 2.413,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VKV021
EAN: 4021179245050
NCM do produto: 90318099

Destaques do Produto Faixa de vibração...mais

Fechar menu

Saiba mais sobre: "VKV021 IFM - Monitor de Vibração IFM Monitoramento DIN ISO 10816 10-1000Hz PNP Analógico"

Destaques do Produto

Faixa de vibração

0...25 mm/s (RMS)

Faixa de frequência

10...1000 Hz

Tipo de saída

PNP normalmente fechada e analógica 4...20 mA

Alimentação

18...32 V DC

Conector elétrico

M12, codificação A, 4 pinos

Montagem mecânica

Rosca M8 x 1,25

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM VKV021 — Monitor de Vibração, DIN ISO 10816, 10...1000 Hz, saída PNP normalmente fechada e saída analógica

O IFM VKV021 é um monitor de vibração destinado ao monitoramento de condição conforme DIN ISO 10816. Mede vibração de 0...25 mm/s (RMS) na faixa de 10...1000 Hz, em um eixo. Conta com saída de comutação PNP normalmente fechada, saída analógica de 4...20 mA e ajuste do ponto de comutação por anel.

PRINCIPAIS ESPECIFICAÇÕES

Função	Monitoramento de vibrações
Referência de aplicação	DIN ISO 10816
Faixa de medição	0...25 mm/s (RMS)
Faixa de frequência	10...1000 Hz
Eixos de medição	1
Saídas	1 digital PNP normalmente fechada e 1 analógica
Sinal analógico	4...20 mA
Alimentação	18...32 V DC
Conexão elétrica	1 x M12, codificação A, 4 pinos
Proteção e temperatura ambiente	IP 67; -25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração em máquinas ou equipamentos cuja aplicação esteja alinhada à referência DIN ISO 10816 e cujas condições estejam dentro da faixa de medição, frequência e temperatura especificadas.
Instalações que aceitem alimentação de 18...32 V DC, conexão elétrica M12 de 4 pinos codificada A e montagem mecânica M8 x 1,25.
Aplicações que utilizem uma saída PNP normalmente fechada e uma saída analógica de 4...20 mA.

⚠ Considere outro se precisa de:

Não selecionar para medir vibrações acima de 25 mm/s (RMS) ou frequências fora de 10...1000 Hz; esses valores excedem as faixas especificadas.
Não selecionar quando a aplicação exigir medição em mais de um eixo: o VKV021 mede em um eixo.
Não conectar a uma instalação que não corresponda à alimentação de 18...32 V DC ou que exija conexão elétrica diferente sem confirmar a interface e o esquema no datasheet.
Não presumir que a saída de comutação seja normalmente aberta: a ficha especifica PNP normalmente fechada.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de vibração para DIN ISO 10816. Dimensionar a instalação dentro da faixa de 0...25 mm/s (RMS), 10...1000 Hz e temperatura ambiente de -25...80 °C.
Possibilidade de uso em monitoramento de condição de máquinas com entrada de controle compatível com PNP normalmente fechada e/ou sinal analógico de 4...20 mA; validar a lógica do sistema receptor, a carga e a instalação conforme o datasheet.
A ficha especifica um eixo de medição; aplicações que requerem análise em múltiplos eixos necessitam de solução compatível com esse requisito.
A montagem indicada é M8 x 1,25. Confirmar a superfície de montagem e os requisitos de instalação no datasheet; a ficha não detalha máquinas ou setores específicos.

COMO ESCOLHER

Antes de comprar o IFM VKV021 — Monitor de Vibração, DIN ISO 10816, 10...1000 Hz, saída PNP normalmente fechada e saída analógica, verifique estes pontos:

Escolha o VKV021 quando

A aplicação requer monitoramento de vibração conforme DIN ISO 10816, medição em um eixo entre 0...25 mm/s (RMS) e 10...1000 Hz, além de saída PNP normalmente fechada e sinal analógico de 4...20 mA.

Avalie outra configuração quando

O projeto exigir mais de um eixo, faixa de medição ou frequência diferente, outro tipo de saída, ou alimentação fora de 18...32 V DC. Compare esses requisitos com a ficha do modelo alternativo antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	VKV021	Identificação do produto na ficha do anúncio.
SKU / Part number	VKV021	Código para identificação e reposição.
GTIN	4021179245050	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Função	Monitoramento de vibrações	Uso declarado para monitoramento de condição.
Aplicação de referência	Monitor de vibração para DIN ISO 10816	Padrão de referência declarado na ficha; não implica certificação além do que está explicitamente informado.
Tecnologia do sensor	Sistema microeletromecânico (MEMS)	Tecnologia do sensor indicada nos dados do produto.

Medição e desempenho
Número de eixos de medição	1	Medição em um eixo.
Vibração da área de medição	0...25 mm/s (RMS)	Faixa de vibração especificada.
Faixa de frequência	10...1000 Hz	Faixa de frequência declarada para a medição.
Erro de medição	< ± 3 % do valor final	Erro informado em relação ao valor final.
Desvio de linearidade	0,25 %	Valor de linearidade indicado na ficha; consultar datasheet para condições de referência.
Resistência a choques	400 g	Valor declarado para resistência a choques.

Alimentação e dados elétricos
Tensão de operação	18...32 V DC	Limites de alimentação especificados.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito informada.

Saídas e carga
Quantidade total de entradas e saídas	2	Total declarado no anúncio.
Quantidade de saídas digitais	1	Uma saída de comutação.
Quantidade de saídas analógicas	1	Uma saída analógica.
Tipo de saída digital	PNP, normalmente fechada	Lógica e tipo elétrico especificados.
Corrente da saída analógica	4...20 mA	Faixa do sinal analógico de corrente.
Carga máxima	500 Ω	Limite de carga declarado para a saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado para a saída de comutação DC.
Intensidade de corrente máxima constante da saída de comutação DC	500 mA	Limite de corrente constante indicado para a saída.

Tempos de reação
Tempo de resposta	1...60 s	Intervalo de resposta informado; consultar datasheet para ajuste e condições de aplicação.

Conexões e montagem
Conexão elétrica	1 x M12, codificação A, 4 contatos	Interface elétrica para conexão do sensor.
Tipo de montagem	M8 x 1,25	Rosca mecânica de montagem.
Torque máximo de aperto	15 Nm	Limite máximo informado para aperto.

Ambiente e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação declarada.
Temperatura de armazenamento	-25...80 °C	Faixa de armazenamento informada.
Limite de temperatura para aplicação UL	< 80 °C	Observação específica da ficha para aplicação UL.
Grau de proteção	IP 67	Grau de proteção declarado; condições de ensaio e instalação devem ser verificadas no datasheet.
EMC — descarga eletrostática	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis de ensaio EMC informados.
EMC — HF irradiado	EN 61000-4-3; 10 V/m	Nível de ensaio EMC informado.
EMC — Burst	EN 61000-4-4; 2 kV	Nível de ensaio EMC informado.
EMC — AF com fio	EN 61000-4-6; 10 V	Nível de ensaio EMC informado.

Materiais e dados mecânicos
Materiais de construção	PBT, PC, FKM e aço inoxidável 1.4404 (316L)	Materiais listados na ficha do produto.
Peso	113,5 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Ajuste do ponto de comutação	Anel de ajuste	Elemento operacional para ajuste do ponto de comutação.
Recurso	Ajuste intuitivo do ponto de comutação	Característica declarada para configuração do ponto de comutação.
Display em operação	LED verde	Indicação de operação informada.
Status de chaveamento	LED amarelo	Indicação do estado de chaveamento informada.

Precisão e dados de confiabilidade
MTTF	510 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP normalmente fechada; não há protocolo de comunicação digital informado na ficha.

• Saída analógica de corrente de 4...20 mA; compatibilidade depende de o equipamento receptor aceitar esse sinal e da carga não exceder 500 Ω.

Conexões

Elétrica Conector M12, codificação A, 4 pinos. Alimentação de 18...32 V DC. Possui uma saída digital PNP normalmente fechada e uma saída analógica de 4...20 mA. Consultar o datasheet para atribuição dos pinos e esquema de ligação.

Processo Montagem mecânica por rosca M8 x 1,25. Não confundir essa fixação com a conexão elétrica M12; a ficha não informa uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 18...32 V DC e entrada compatível com sinal analógico de 4...20 mA, respeitando carga máxima de 500 Ω.	✓	A tensão de operação, o tipo de saída analógica e a carga máxima constam na ficha.
Entrada de controle compatível com saída de comutação PNP normalmente fechada.	✓	O tipo de saída digital especificado é PNP normalmente fechada; confirme a lógica e o circuito do receptor.
Sistema que exige saída NPN ou contato normalmente aberto.	✗	A ficha informa saída PNP normalmente fechada; não especifica saída NPN nem normalmente aberta.
Medição de vibração em mais de um eixo.	✗	O VKV021 possui um eixo de medição.
Aplicação com frequência fora de 10...1000 Hz ou vibração acima de 25 mm/s (RMS).	✗	Os requisitos excedem a faixa de frequência ou a faixa de medição declaradas.
Instalação mecânica com rosca diferente de M8 x 1,25 ou conexão elétrica diferente de M12 codificação A, 4 pinos.	✗	As interfaces informadas para montagem e ligação não correspondem às requeridas; a compatibilidade exigiria adaptação validada pelo projeto.

INSTALAÇÃO

Como instalar o IFM VKV021 — Monitor de Vibração, DIN ISO 10816, 10...1000 Hz, saída PNP normalmente fechada e saída analógica

Confirme que o ponto de instalação atende à faixa de medição, frequência e temperatura especificadas para o VKV021.
Verifique a interface mecânica M8 x 1,25 e a superfície de montagem antes da instalação.
Fixe o monitor respeitando o torque máximo de aperto informado de 15 Nm.
Conecte o cabo compatível ao conector M12, codificação A, de 4 pinos; consulte o datasheet para atribuição dos pinos.
Alimente o dispositivo com 18...32 V DC e conecte as saídas PNP e 4...20 mA somente a entradas compatíveis, respeitando a carga máxima da saída analógica.
Ajuste o ponto de comutação pelo anel de ajuste e verifique os indicadores LED e os sinais no equipamento receptor.

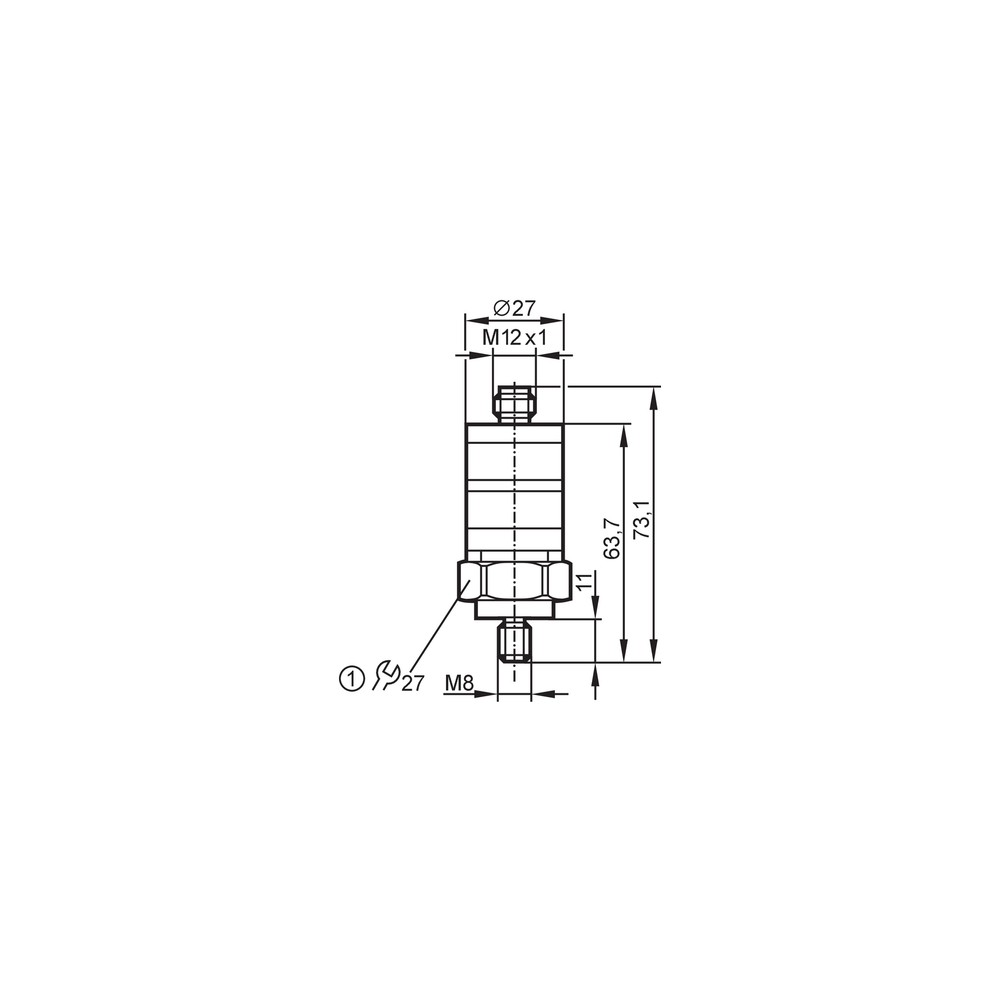

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída analógica fica sem sinal ou apresenta valor fora do esperado.	Alimentação fora da faixa, ligação incorreta do M12 ou entrada/carga do circuito receptor incompatível com 4...20 mA e até 500 Ω.	Verifique a alimentação entre 18...32 V DC, consulte a atribuição dos pinos no datasheet e confirme o tipo de entrada e a carga total do receptor.
A saída de comutação não muda de estado no ponto esperado.	Ponto de comutação ajustado de forma inadequada, lógica do receptor incompatível com PNP normalmente fechada ou condição de vibração fora da faixa especificada.	Confirme a lógica de entrada do controlador, ajuste pelo anel de ajuste e compare a condição medida com as faixas de vibração e frequência do sensor.
O LED de operação não acende.	Ausência de alimentação ou tensão fora dos limites especificados; também pode haver problema na conexão elétrica.	Meça a alimentação no conector e inspecione a conexão M12, confirmando codificação, contatos e tensão de operação conforme o datasheet.
A leitura de vibração não corresponde ao comportamento esperado da máquina.	Montagem ou acoplamento mecânico inadequado, seleção de ponto de instalação incompatível com a medição requerida ou condição fora da faixa de frequência/medição.	Revise a fixação M8 x 1,25 e o torque aplicado, confirme o eixo de medição e compare a condição com 0...25 mm/s (RMS) e 10...1000 Hz antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM VKV021 em português (Datasheet) Desenho em escala do VKV021 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o VKV021 e para quem ele serve?

É um monitor de vibração IFM para monitoramento de condição conforme DIN ISO 10816. Atende instalações que utilizem medição em um eixo e aceitem suas saídas PNP normalmente fechada e analógica de 4...20 mA.

O que vem junto com o produto?

A ficha fornecida não especifica acessórios ou itens incluídos além do próprio produto. Confirme o conteúdo de fornecimento com o fabricante ou no anúncio antes da compra.

O VKV021 funciona com entrada NPN ou saída normalmente aberta?

A ficha especifica uma saída PNP normalmente fechada. Não indica saída NPN nem normalmente aberta, portanto confirme que a entrada do controlador corresponde à configuração informada.

Posso usar o VKV021 em uma aplicação que exige medição em três eixos?

Não como medidor de três eixos: a ficha especifica um eixo de medição. Para essa necessidade, selecione uma solução cuja documentação declare a quantidade de eixos requerida.

A saída de 4...20 mA está ausente; o que verifico antes de trocar o monitor?

Verifique primeiro a alimentação de 18...32 V DC, a ligação do conector M12 e a compatibilidade da entrada receptora. Confirme também que a carga não ultrapassa 500 Ω.

O sinal de comutação não aciona a entrada do controlador: o que pode estar acontecendo?

A entrada pode não ser compatível com a saída PNP normalmente fechada ou o ponto de comutação pode estar ajustado incorretamente. Confira a lógica elétrica, o ajuste pelo anel e o esquema no datasheet antes de substituir o sensor.

Devo escolher o VKV021 ou procurar outro modelo?

Escolha o VKV021 se a aplicação corresponder à medição de um eixo, 0...25 mm/s (RMS), 10...1000 Hz e às saídas especificadas. Procure uma alternativa quando o projeto exigir outros limites de medição, mais eixos ou outro tipo de saída.

Preciso comprar um kit de conexão ou o produto é vendido com cabo?

A ficha não informa cabo ou kit de conexão incluído; não presuma que esses itens acompanham o monitor. Verifique o conteúdo de fornecimento e selecione separadamente uma conexão M12 compatível, se necessária.

Como faço a montagem e o ajuste do ponto de comutação?

A montagem mecânica indicada é M8 x 1,25, com torque máximo informado de 15 Nm; o ponto de comutação é ajustado pelo anel. Consulte o datasheet para pinagem, ligação e instruções completas de instalação.

Qual é a procedência e quem emite a nota fiscal?

Conforme as informações comerciais fornecidas para este anúncio, a venda e a entrega são realizadas pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e o faturamento é feito diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

RMS

Valor eficaz usado para expressar a magnitude da vibração indicada na faixa de medição do monitor.

PNP normalmente fechado

Tipo e estado da saída de comutação especificados para o sinal digital do VKV021. (Ref.: Tipo de saída)

MEMS

Sistema microeletromecânico; tecnologia indicada para o sensor do produto. (Ref.: Tecnologia do sensor)

4...20 mA

Faixa de corrente usada pela saída analógica para transmitir o sinal ao equipamento receptor. (Ref.: Corrente da saída analógica)

IP 67

Grau de proteção declarado para o invólucro; as condições e limitações de instalação devem ser consultadas na documentação do fabricante. (Ref.: Grau de proteção)

Ligações relacionadas com "VKV021 IFM - Monitor de Vibração IFM Monitoramento DIN ISO 10816 10-1000Hz PNP Analógico"
