Cabo de Conexão Fêmea M12 IFM EVC004

Pré-visualizar: EVC004 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PUR IP69K 4 Polos

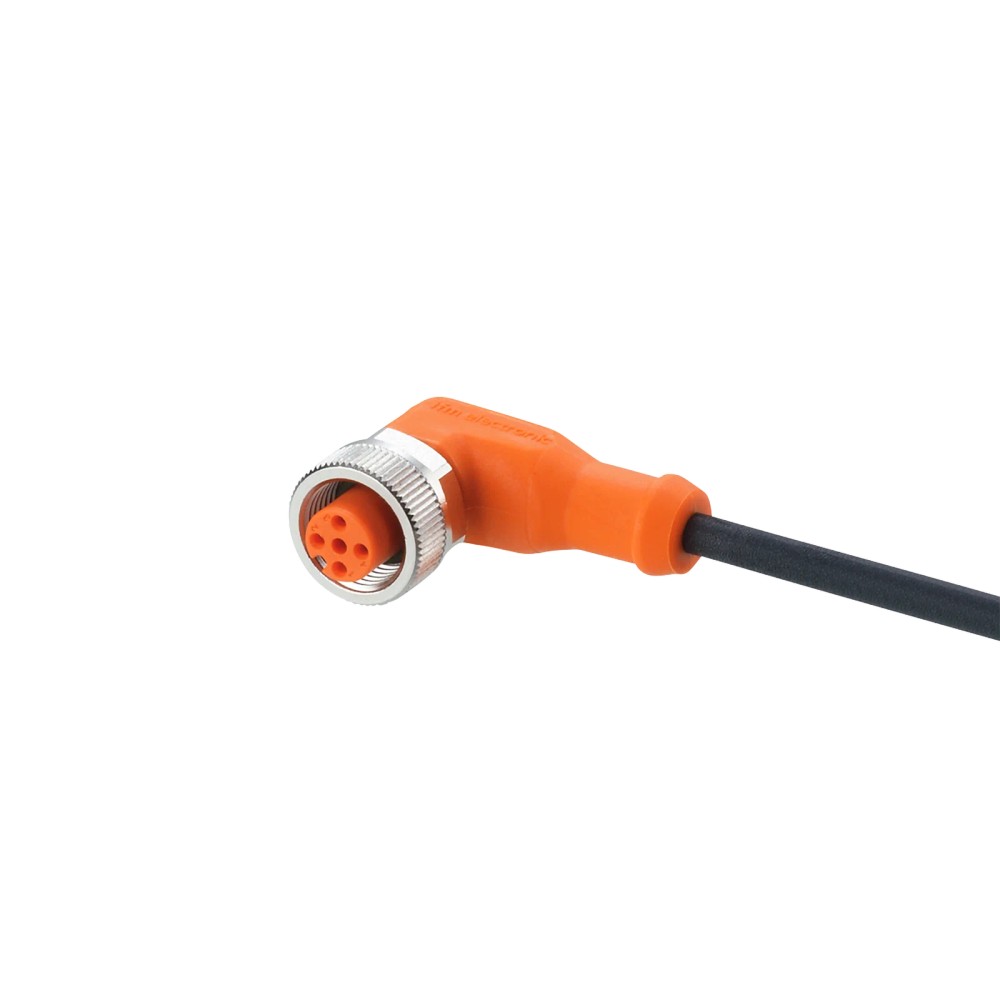

EVC004 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PUR IP69K 4 Polos

Imagem meramente ilustrativa

R$ 180,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC004
EAN: 4021179021258
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC004 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PUR IP69K 4 Polos"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A, 4 polos

Comprimento

2 m

Tensão informada

< 250 V AC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea IFM EVC004, M12 angular, 4 polos, 2 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC004 é um cabo de conexão de 2 m com conector fêmea M12 angular de 4 polos, destinado a conexões em aplicações industriais. Possui revestimento em PUR, contatos banhados a ouro e proteção indicada como IP65, IP67, IP68 e IP69K. Sua tensão de operação informada é inferior a 250 V AC; consulte a ficha técnica para as demais condições elétricas e ambientais.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC004
Conector	Fêmea M12 angular, codificação A, 4 polos
Comprimento do cabo	2 m
Material do cabo	PUR
Grau de proteção	IP65, IP67, IP68, IP69K
Tensão de operação	< 250 V AC; ficha técnica também informa < 300 V DC
Capacidade de carga total	4 A
Seção e composição dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Contato e características do material	Contatos dourados; cabo sem silicone e sem halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram cabo de 2 m com conector fêmea M12 angular, codificação A, de 4 polos.
Aplicações de automação industrial e máquinas-ferramenta; o contexto do produto também cita uso com refrigerantes e lubrificantes.
Instalações compatíveis com a tensão, corrente, temperatura e condições de proteção informadas na ficha técnica.

⚠ Considere outro se precisa de:

Não selecione sem validar os limites elétricos se a aplicação exceder < 250 V AC, < 300 V DC ou 4 A de capacidade de carga total.
Não use se a conexão exigida não corresponder a M12 fêmea angular, codificação A, 4 polos, ou se o comprimento de 2 m não atender à instalação.
Não aplique as condições cULus acima de 75 °C; a ficha limita a temperatura ambiente cULus a 75 °C.

APLICAÇÕES E USO

Aplicação informada: conexão em automação industrial e máquinas-ferramenta; a descrição do catálogo cita uso com refrigerantes e lubrificantes. Verifique a compatibilidade do conector e as condições de exposição no equipamento.
Possibilidade de uso: instalações móveis que atendam às condições publicadas de flexão, velocidade, aceleração e torção. Esses valores não substituem a validação do percurso e do ciclo real da máquina.
Limitação: respeite os limites de tensão, capacidade de carga, temperatura e montagem declarados. A ficha não identifica dispositivos específicos nem atribuições de pinos para cada equipamento.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea IFM EVC004, M12 angular, 4 polos, 2 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC004 quando

A instalação exigir cabo de 2 m, conector fêmea M12 angular com codificação A e 4 contatos, e as condições elétricas e ambientais estiverem dentro dos limites publicados.

Verifique antes de selecionar

Confirme o tipo e a geometria do conector correspondente, a pinagem do equipamento, o comprimento necessário, os limites de tensão e corrente e as condições de temperatura e proteção. A ficha disponível não identifica dispositivos específicos compatíveis.

Busque outra configuração quando

A aplicação exigir outro comprimento, tipo de conector, número de polos ou condições elétricas além dos limites informados. A ficha não especifica um modelo alternativo; compare com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Identificação do fabricante na ficha do produto.
Modelo	EVC004	Código do modelo e SKU do anúncio.
Part number do anúncio	EVC004	Identificador fornecido nos dados básicos do anúncio; o catálogo também associa o part number ADOAH040MSS0002H04.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto.
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários citados nos dados do produto.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC; < 300 V DC	Limites informados nos atributos; respeitar a tensão aplicável ao circuito.
Capacidade de carga total	4 A	Valor máximo informado para a capacidade total de carga.
Classe de proteção	II	Classificação declarada na ficha técnica.

Conexão e condutores
Conexão do soquete	1 x M12, angular; codificação A; 4 contatos, dourados	Configuração mecânica e quantidade/material dos contatos informados.
Gênero do conector	Fêmea	Tipo de conector indicado nos dados do anúncio.
Especificação do cabo	2 m, PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção, comprimento e dimensões declarados para o cabo.
Identificação dos condutores	BK = preto; BN = marrom; BU = azul; WH = branco	Código de cores informado; consulte o datasheet para atribuição dos contatos.
Porca de bloqueio	Latão, niquelado	Material informado para o bloqueio do conector.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para o aperto da conexão.

Materiais e características
Material do cabo	PUR	Material do revestimento informado.
Corpo do conector	TPU, laranja	Material e cor indicados para o corpo do conector.
Vedação	FKM	Material de vedação informado.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Resistência a óleos e lubrificantes	Informada na descrição do catálogo	Característica indicada na descrição do produto; consulte o fabricante para condições específicas de exposição.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classes de proteção declaradas; a aplicação deve respeitar as condições de montagem e uso definidas pelo fabricante.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa declarada, com limite específico de 75 °C para cULus.
Temperatura ambiente móvel	-25...90 °C; cULus: até 75 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Limite ambiental informado para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de condição climática de armazenamento declarada.

Flexão e movimento
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Respeitar o raio mínimo especificado para instalação flexível.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m.
Aceleração máxima	5 m/s²	Condição associada ao deslocamento horizontal de 5 m.
Ciclos de curvatura	> 5 milhões	Durabilidade de flexão declarada para as condições indicadas pelo fabricante.
Esforço de torção	± 180°/m	Limite informado para torção.

Dados mecânicos
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas no conjunto de dados do catálogo.
Peso	76,1 g	Peso informado no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica disponibilizada.

Conexões

Elétrica Cabo com conector fêmea M12 angular, codificação A, 4 contatos dourados; condutores BK (preto), BN (marrom), BU (azul) e WH (branco). Tensão informada: < 250 V AC e < 300 V DC; capacidade de carga total: 4 A. Confirme a atribuição dos pinos e a compatibilidade elétrica no datasheet do dispositivo conectado.

Processo Conexão elétrica M12 fêmea angular, codificação A, de 4 polos. Não é uma conexão de processo; a ficha não especifica rosca ou interface de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface correspondente a M12 fêmea angular, codificação A, 4 polos, e circuito dentro dos limites indicados	✓	A geometria, a codificação e o número de contatos correspondem aos dados informados; a compatibilidade elétrica ainda depende da pinagem e dos requisitos do dispositivo.
Aplicação que exija mais de 4 A de capacidade de carga total ou tensão acima dos limites publicados	✗	A ficha informa capacidade de carga total de 4 A, tensão < 250 V AC e < 300 V DC; exceder esses valores não é compatível com os limites declarados.
Conexão que exija outro tipo de conector, codificação, gênero ou quantidade de polos	✗	O produto é especificado como M12 fêmea angular, codificação A, 4 polos; a ficha não declara compatibilidade com outras configurações.
Uso em máquinas-ferramenta ou aplicação industrial com refrigerantes e lubrificantes	✓	Esses cenários são citados na informação de aplicação do produto; confirme as condições reais da instalação e a adequação ao equipamento.
Aplicação sob condição cULus acima de 75 °C	✗	A temperatura ambiente indicada para cULus é de até 75 °C.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea IFM EVC004, M12 angular, 4 polos, 2 m, PUR, IP65/IP67/IP68/IP69K

Confirme que a interface do equipamento corresponde a um conector M12 fêmea angular, codificação A, de 4 polos.
Verifique a pinagem e os requisitos elétricos do dispositivo no datasheet antes de energizar; não deduza a função dos pinos somente pelas cores dos condutores.
Planeje o percurso para que o cabo de 2 m alcance a conexão sem tração indevida.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de movimento publicados.
Alinhe o conector com a interface correspondente e aperte dentro da faixa de torque indicada de 0,6...1,5 Nm.
Antes da operação, confira o assentamento da conexão, o estado do cabo e a adequação às condições elétricas e ambientais da aplicação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não recebe sinal.	Conector não assentado, pinagem incompatível ou circuito fora dos requisitos elétricos do equipamento.	Confira o encaixe e compare a atribuição dos pinos e as tensões do circuito com os datasheets do cabo e do dispositivo; não use apenas as cores como confirmação de pinagem.
Interrupções de sinal durante o movimento do cabo.	Raio de curvatura abaixo do mínimo, torção ou movimento fora das condições declaradas.	Inspecione o percurso e o cabo; compare raio, velocidade, aceleração e torção com os limites especificados para a instalação.
Umidade ou contaminantes aparecem na conexão.	Conector mal acoplado, vedação comprometida ou exposição em condição de instalação não compatível com a proteção declarada.	Verifique o acoplamento, a vedação e danos no conector; confirme se a montagem e a exposição correspondem às condições do fabricante.
A conexão aquece ou apresenta falha elétrica.	Corrente ou tensão acima dos limites do cabo, ou contato elétrico inadequado.	Meça as condições do circuito e compare com os limites de 4 A, < 250 V AC e < 300 V DC; inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC004 (PT-BR) (Datasheet) Desenho em escala IFM EVC004 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC004 e para que serve?

É um cabo de conexão com conector fêmea M12 angular de 4 polos e comprimento de 2 m. É destinado a conexões em aplicações industriais, incluindo cenários de automação e máquinas-ferramenta citados na ficha.

O que acompanha o EVC004?

A ficha informa uma peça por embalagem: o cabo de conexão EVC004. Não há acessórios adicionais listados.

Posso usar este cabo em um circuito de 300 V AC?

Não conforme os limites informados: a tensão é < 250 V AC. A ficha também informa < 300 V DC, que não deve ser interpretado como limite de 300 V AC.

Ele serve para uma conexão M12 reta ou com mais de 4 polos?

A configuração especificada é M12 fêmea angular, codificação A, com 4 contatos. A ficha não declara compatibilidade com conectores retos ou com outra quantidade de polos.

O equipamento não funciona depois de conectar o cabo; o que verifico primeiro?

Confira o assentamento do conector, a pinagem do dispositivo e os requisitos elétricos do circuito. As cores dos fios são informadas, mas não substituem a confirmação da atribuição dos pinos no datasheet.

O sinal falha quando o cabo se movimenta; preciso trocar o cabo?

Não necessariamente; primeiro inspecione o percurso, a curvatura, a torção e danos visíveis. A ficha estabelece raio mínimo de flexão de 10 vezes o diâmetro do cabo e limites específicos de movimento.

Devo comprar um kit ou o cabo avulso?

O produto é fornecido como 1 peça por embalagem e não há acessórios listados. Se forem necessários cabos adicionais ou componentes de conexão, devem ser selecionados separadamente conforme a instalação.

Quando devo escolher outra versão de cabo?

Escolha outra configuração se a instalação exigir comprimento, geometria, codificação ou número de polos diferentes, ou se os limites elétricos do EVC004 não atenderem. A ficha não especifica modelos alternativos.

Que cuidado devo ter ao instalar o conector?

Alinhe o conector com a interface correspondente e respeite o torque informado de 0,6...1,5 Nm. Confirme também a pinagem e evite exceder o raio mínimo de curvatura em instalações flexíveis.

O cabo pode operar acima de 75 °C?

A faixa geral informada é de -25...90 °C, mas a condição cULus limita a temperatura ambiente a 75 °C. Verifique qual condição de uso e certificação se aplica à sua instalação.

GLOSSÁRIO TÉCNICO

Codificação A M12

Configuração de codificação da interface M12 indicada para o conector do cabo; a compatibilidade exige correspondência com a conexão do equipamento. (Ref.: conexão do soquete)

IP69K

Grau de proteção declarado para o produto; a condição efetiva depende da montagem e das orientações do fabricante. (Ref.: grau de proteção)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo)

Raio de curvatura

Raio mínimo admitido para flexão do cabo em aplicação flexível, especificado como múltiplo do diâmetro. (Ref.: raio mínimo de flexão, 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente indicado para a carga total suportada pelo cabo. (Ref.: capacidade de carga total, 4 A)
