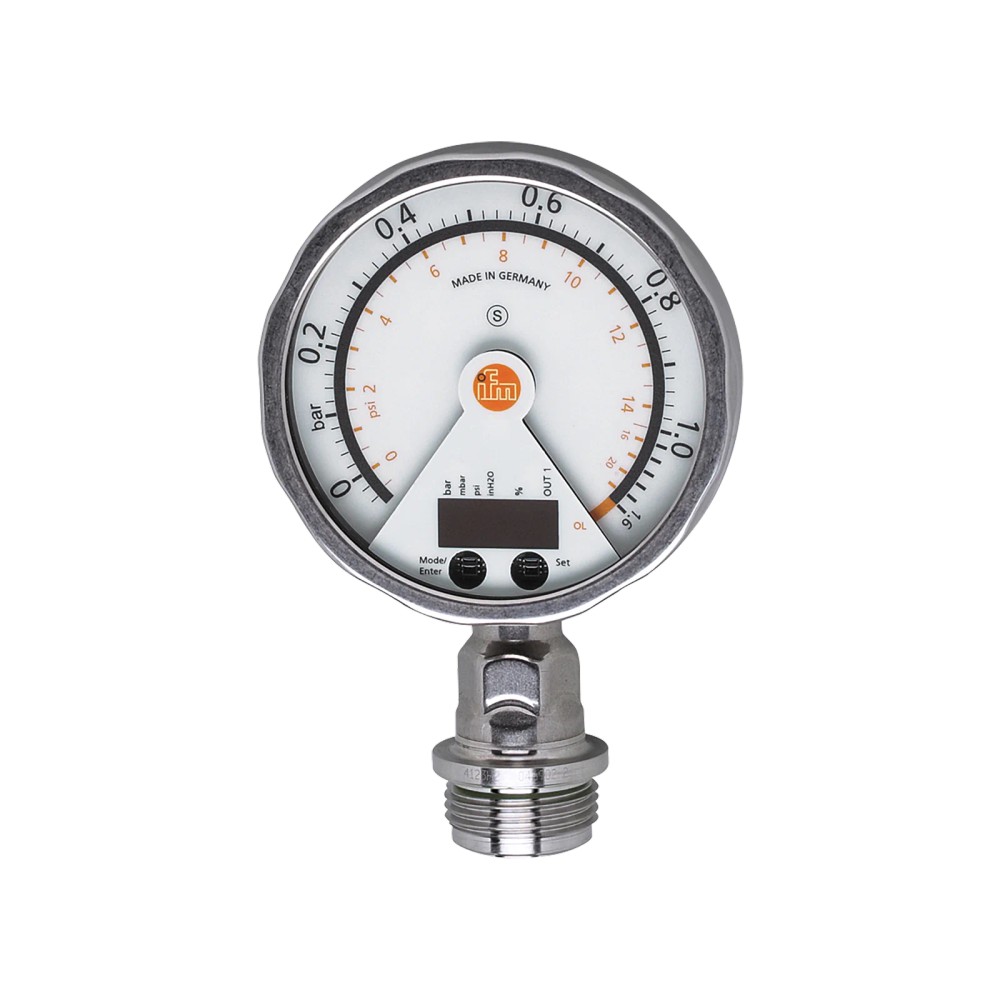

Sensor de Pressão IFM PG2797 - Display Analógico

Pré-visualizar: PG2797 IFM - Sensor de Pressão IFM Alinhamento Frontal Display Analógico -0,05 a 1 bar

PG2797 IFM - Sensor de Pressão IFM Alinhamento Frontal Display Analógico -0,05 a 1 bar

Imagem meramente ilustrativa

R$ 8.240,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2797
EAN: 4021179244176
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PG2797 IFM - Sensor de Pressão IFM Alinhamento Frontal Display Analógico -0,05 a 1 bar"

Destaques do Produto

Faixa de Medição

-0,05 a 1 bar

Saída

Analógica 4-20mA / Comutação

Conexão

G 1 Aseptoflex Vario

Grau de Proteção

IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PG2797 IFM - Sensor de Pressão IFM Alinhamento Frontal Display Analógico -0,05 a 1 bar

O sensor de pressão IFM PG2797 é um componente eletrônico de alta precisão com display analógico, projetado para monitoramento de pressão relativa em processos higiênicos. Sua construção com montagem faceada e certificação sanitária atende aos requisitos rigorosos da indústria alimentícia e de bebidas. Destaca-se por sua versatilidade com saídas configuráveis (4-20mA e digital) e robustez mecânica com grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PG2797
Marca	IFM
Faixa de medição	-0,05 a 1 bar
Saída	4...20 mA / PNP/NPN
Grau de proteção	IP 67 / IP 69K
Conexão de processo	G 1 Aseptoflex Vario
Material de contato	Aço inox 1.4435, Cerâmica, PTFE
Status	Artigo descontinuado

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (processos higiênicos)
Aplicações com necessidade de montagem faceada (flush mount)
Processos que exigem monitoramento de pressão relativa de -0,05 a 1 bar

⚠ Considere outro se precisa de:

Aplicações com pressão nominal acima de 10 bar
Ambientes com atmosferas explosivas (Zoneamento ATEX)
Uso em fluidos incompatíveis com aço inox 1.4435, cerâmica Al2O3 ou PTFE

APLICAÇÕES E USO

Monitoramento de pressão em tanques de processo alimentício.
Controle de pressão em linhas de envase.
Sistemas onde o acúmulo de resíduos no ponto de conexão deve ser evitado (montagem faceada).

COMO ESCOLHER

Antes de comprar o PG2797 IFM - Sensor de Pressão IFM Alinhamento Frontal Display Analógico -0,05 a 1 bar, verifique estes pontos:

Quando escolher este sensor

Ideal para processos industriais alimentícios que requerem montagem faceada para evitar zonas mortas e que operam dentro da faixa de -0,05 a 1 bar.

Quando buscar alternativas

Se a aplicação exigir pressão nominal superior a 10 bar ou se houver necessidade de protocolos de comunicação mais avançados (ex: IO-Link nativo em modelos novos), considere o substituto PG1707.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-0,05 a 1 bar	Valor nominal de operação
Tipo de pressão	Relativa	Referência de medição

Dados elétricos
Tensão de operação	18-32 V DC	Limite de operação elétrica
Sinal de saída	4...20 mA (invertível) + Comutação	Interface de sinal configurável

Dados mecânicos
Conexão de processo	G 1 Aseptoflex Vario	Padrão de montagem higiênico
Grau de proteção	IP 67, IP 69K	Classificação de resistência

COMPATIBILIDADE

Comunicação

• Analógico 4-20mA (configurável)

• Saída digital (PNP/NPN)

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4, dourado

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento higiênico	✓	Possui certificações FDA, EHEDG e montagem flush
Ambiente com jatos de alta pressão	✓	Classificação IP69K permite limpeza rigorosa
Monitoramento de alta pressão (> 10 bar)	✗	Resistência máxima de pressão limitada a 10 bar

INSTALAÇÃO

Como instalar o PG2797 IFM - Sensor de Pressão IFM Alinhamento Frontal Display Analógico -0,05 a 1 bar

Verifique a compatibilidade da rosca G1 Aseptoflex Vario com o ponto de montagem.
Certifique-se de que o diafragma cerâmico frontal não esteja obstruído.
Utilize o adaptador de montagem adequado para conexão higiênica.
Conecte o cabo M12 codificação A ao sensor, garantindo o travamento do conector.
Alimente o sensor com 18-32 V DC conforme diagrama de pinagem.
Realize a calibração de escala ou ajuste de display se necessário através do menu local.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura estática ou incorreta de pressão.	Entupimento ou acúmulo de resíduos no diafragma frontal.	Inspecionar visualmente e limpar o diafragma frontal com cuidado.
Vazamento no ponto de processo.	Falha na vedação ou aperto incorreto da conexão Aseptoflex.	Verificar torque de aperto e integridade da vedação.
LEDs não acendem ou sinal de saída inválido.	Curto-circuito ou conexão errada no conector M12.	Testar continuidade do cabo M12 e pinagem conforme diagrama.
Instabilidade no display ou comportamento errático.	Tensão de alimentação fora da faixa especificada (18-32V).	Medir a tensão de alimentação diretamente nos terminais.

DOCUMENTAÇÃO TÉCNICA

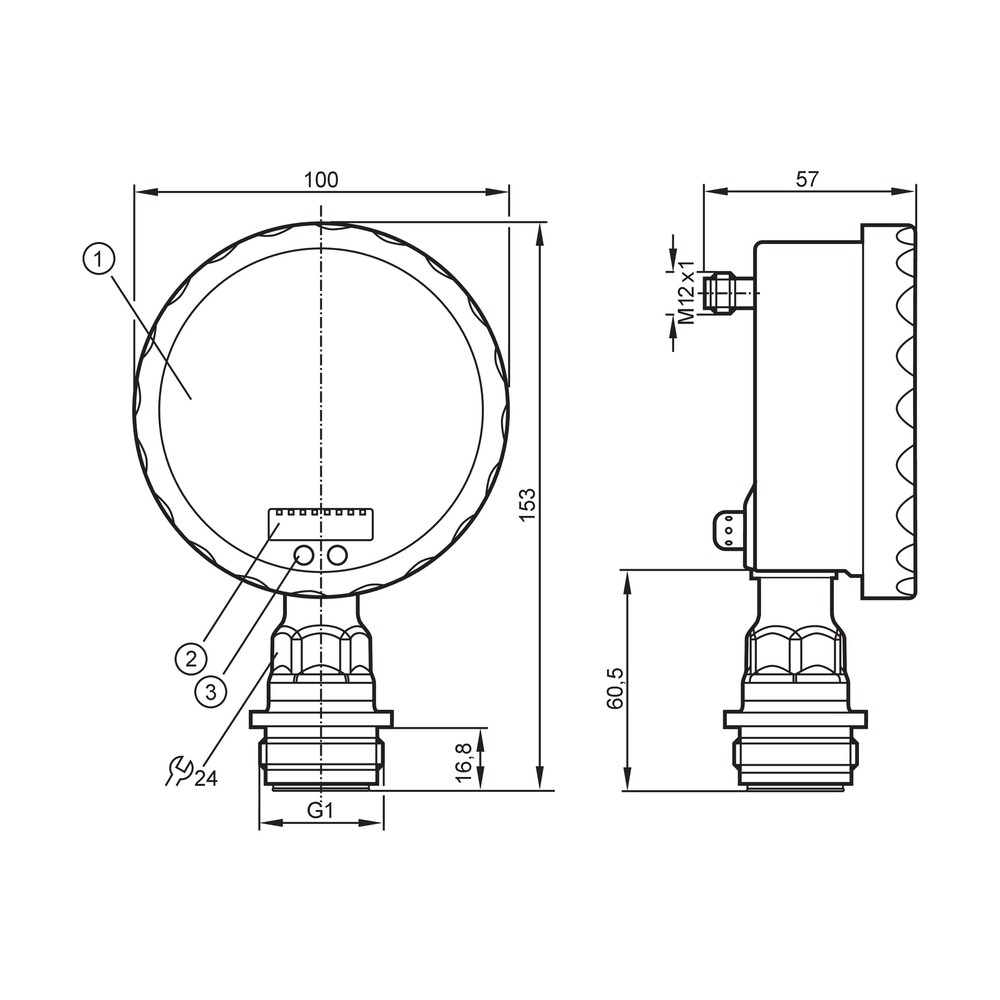

Datasheet Técnico Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM PG2797 e para que ele serve?

Este é um sensor de pressão eletrônico com display analógico, projetado para monitoramento de pressão em aplicações industriais, especialmente na indústria de alimentos e bebidas.

O que acompanha este produto e quais as certificações que ele possui?

O sensor acompanha as especificações técnicas detalhadas no datasheet, incluindo sua certificação EHEDG e FDA para contato com alimentos, mas não acompanha acessórios de montagem mecânica adicionais além do padrão de rosca Aseptoflex Vario.

Este sensor pode ser utilizado em sistemas com pressões acima de 10 bar?

Este sensor não é adequado para aplicações com pressões nominais superiores a 10 bar, pois sua resistência à pressão (MAWP) é limitada a 10 bar.

O sensor PG2797 é indicado para áreas classificadas (ATEX)?

Não é recomendado para uso em atmosferas explosivas (zonas ATEX), pois as certificações listadas não incluem segurança intrínseca para áreas classificadas.

Como identificar uma falha no sensor de pressão?

Sintomas comuns incluem falha na leitura de pressão ou erro no display, que geralmente indicam uma falha no diafragma cerâmico ou bloqueio do canal de medição.

O que verificar antes de solicitar a troca ou substituição da peça?

Verifique primeiramente a integridade física do diafragma frontal, a continuidade da fiação M12 e se os valores de alimentação estão entre 18-32V DC.

Devo comprar o PG2797 ou existe um modelo mais recente?

O modelo PG2797 é um artigo descontinuado, sendo o PG1707 a recomendação atual para novas implementações ou substituições diretas.

Qual a vantagem de escolher o substituto PG1707 em relação a este modelo?

Como se trata de um artigo descontinuado, a opção pela alternativa PG1707 é tecnicamente superior para garantir suporte contínuo e disponibilidade de peças.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto correto na conexão G 1 Aseptoflex Vario para garantir a vedação asséptica, utilizando ferramentas adequadas para não danificar o diafragma frontal.

Como funciona a procedência e o faturamento deste item?

O faturamento é realizado diretamente pela IFM Electronic Ltda., garantindo a origem direta do fabricante.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Padrão de conexão da IFM para montagem higiênica e faceada, otimizado para evitar acúmulo de resíduos (Ref.: Conexão Aseptoflex).

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente (Ref.: Tipo de pressão).

IP 69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza (Ref.: Grau de proteção).

Turn down

Capacidade de ajustar a escala de medição do sensor em relação à sua capacidade máxima (Ref.: Precisão).

EHEDG

Certificação europeia de design higiênico para equipamentos em contato com alimentos (Ref.: Certificações).
