R$ 2.453,28
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: LMT100
- EAN: 4021179255127
- NCM do produto: 90261029
Destaques do Produto
SKU
LMT100...mais
Saiba mais sobre: "LMT100 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link G 1/2"
Destaques do Produto
SKU
LMT100
Processo
Rosca G 1/2 com cone de vedação
Saída
PNP/NPN, parametrizável
Comunicação
IO-Link 1.1 e modo SIO
Alimentação
18...30 V DC
Meio e temperatura
Líquidos, pastosos e pós; fluido -40...100 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

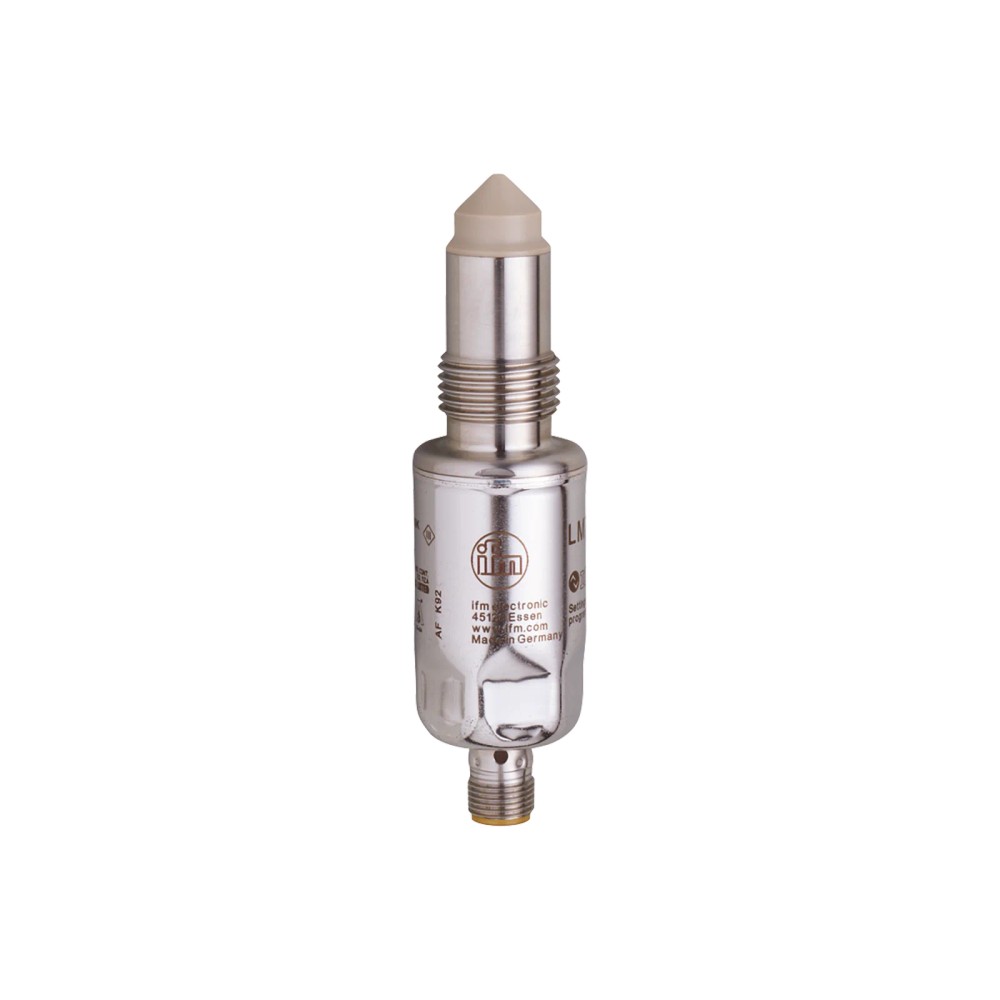

Sobre o Sensor de Nível Capacitivo IFM LMT100 para Detecção de Nível Limite, IO-Link, G 1/2
O IFM LMT100 é um sensor capacitivo eletrônico para detecção de nível limite em líquidos, substâncias pastosas e pós. Possui sonda de 11 mm, conexão de processo G 1/2 com cone de vedação e saídas de comutação PNP/NPN parametrizáveis. A comunicação IO-Link permite integração com um mestre compatível; o equipamento também opera em modo SIO.
PRINCIPAIS ESPECIFICAÇÕES
| Princípio de medição | Capacitivo |
| Aplicação | Detecção de nível limite |
| Meios indicados | Fluidos líquidos e pastosos; substâncias em pó |
| Conexão de processo | G 1/2, cone de vedação |
| Sonda | 11 mm |
| Saídas | 2 saídas digitais; PNP/NPN parametrizáveis |
| Comunicação | IO-Link 1.1; modo SIO |
| Tensão de operação | 18...30 V DC |
| Temperatura do fluido | -40...100 °C; exposição breve até 150 °C por 1 h |
| Proteção e pressão | IP 68 / IP 69K; -1...40 bar |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção pontual de nível limite em líquidos, fluidos pastosos e substâncias em pó, conforme aplicação e instalação validadas pelo fabricante.
- Instalações que utilizem conexão de processo G 1/2 com cone de vedação e alimentação de 18...30 V DC.
- Sistemas que necessitem de saída PNP/NPN parametrizável, IO-Link ou operação em modo SIO.
- Aplicações dentro dos limites declarados de pressão, temperatura do fluido e proteção do equipamento.
⚠ Considere outro se precisa de:
- Não selecionar quando a conexão de processo requerida não for G 1/2 com cone de vedação, sem antes validar a compatibilidade mecânica da instalação.
- Não aplicar fora da faixa de alimentação de 18...30 V DC ou excedendo os limites de pressão e temperatura especificados.
- Não presumir compatibilidade com qualquer mestre IO-Link: a ficha indica classe de porta A e IO-Link 1.1; confirme os requisitos do sistema e a configuração no datasheet.
APLICAÇÕES E USO
- Uso declarado: detecção de nível limite em líquidos, fluidos pastosos e substâncias em pó; o ajuste de fábrica informado é para fluidos à base de água.
- Em aplicações com água ou óleo, a ficha indica temperatura do fluido de -40...100 °C; exposição breve de até -40...150 °C por 1 h é informada separadamente.
- Possibilidade de uso em tanque ou processo pressurizado somente dentro de -1...40 bar e com a conexão G 1/2 de cone de vedação instalada corretamente.
- Integração possível com mestre IO-Link de classe de porta A ou uso em modo SIO; validar a entrada do controlador, a parametrização e a pinagem no datasheet.
- A adequação a meios diferentes do ajuste de fábrica, incluindo compatibilidade química dos materiais, deve ser confirmada para a aplicação específica com a documentação do fabricante.
COMO ESCOLHER
Antes de comprar o Sensor de Nível Capacitivo IFM LMT100 para Detecção de Nível Limite, IO-Link, G 1/2, verifique estes pontos:
Escolha o LMT100 quando
A aplicação exigir detecção capacitiva de nível limite em líquidos, fluidos pastosos ou pós, com montagem G 1/2 de cone de vedação e alimentação de 18...30 V DC. Verifique também pressão, temperatura do fluido e condições de instalação.
Avalie outra configuração quando
O processo exigir outra conexão mecânica, uma saída ou interface diferente, ou condições fora dos limites indicados. A ficha disponível não identifica modelos alternativos; compare os requisitos do processo com o datasheet oficial antes da substituição.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e função | ||
|---|---|---|
| Marca | IFM / ifm electronic | Identificação do fabricante na ficha do produto. |
| Modelo e SKU | LMT100 | Código do produto. |
| GTIN | 4021179255127 | Identificador comercial informado. |
| Tipo de produto | Sensor eletrônico de nível para detecção de nível limite | Função declarada para o equipamento. |
| Princípio de medição | Capacitivo | Tecnologia de detecção indicada na ficha. |
| Meios de aplicação | Fluidos líquidos e pastosos; substâncias em pó | Meios declarados no conjunto de dados do produto. |
| Ajuste de fábrica | Fluidos à base de água | Ajuste predefinido informado; verificar adequação a outros meios. |
| Dados elétricos e conexão | ||
|---|---|---|
| Tensão de operação | 18...30 V DC | Faixa de alimentação especificada. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Conector elétrico especificado. |
| Material dos contatos | Banhados a ouro | Característica declarada dos contatos. |
| Consumo de corrente | < 50 mA | Valor de consumo informado. |
| Categoria de isolamento | III | Classificação indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada. |
| Proteção contra sobrecarga | Sim | Proteção declarada. |
| Proteção contra curto-circuito | Sim, por impulso | Tipo de proteção informado; não interpretar como condição contínua. |
| Queda de tensão máxima DC | 2,5 V | Limite informado para a saída. |
| Saídas e sinais | ||
|---|---|---|
| Função elétrica | PNP/NPN | Tipo de saída configurável indicado. |
| Quantidade de saídas digitais | 2 | Número de saídas declarado. |
| Saída | Abertura/fechamento, parametrizável | Comportamento de chaveamento configurável. |
| Corrente por contato | 100 mA | Limite especificado por contato. |
| Sinal | Sinal de comutação; IO-Link | Sinal de saída e interface declarados. |
| Modo SIO | Sim | Operação em modo SIO indicada. |
| Dados de processo binários | 2 | Quantidade indicada na ficha. |
| Dados de processo analógicos | 1 | Quantidade indicada na ficha. |
| LED de diagnóstico | LED amarelo: status de chaveamento; LED verde: estado de operação | Indicação visual informada. |
| IO-Link e comunicação | ||
|---|---|---|
| Interface | IO-Link | Interface de comunicação especificada. |
| Revisão IO-Link | 1.1 | Revisão declarada. |
| Classe de porta do mestre | A | Classe requerida para a porta do mestre. |
| Modo de operação default | 304 | Device ID suportado informado. |
| Tipo de transferência | COM2, 38,4 kBaud | Taxa e modo de transferência declarados. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Valor mínimo informado para o ciclo de processo. |
| Norma | IEC 61131-9 | Padrão de referência indicado. |
| Processo e capacidade | ||
|---|---|---|
| Conexão de processo | G 1/2 com cone de vedação | Interface mecânica de processo especificada. |
| Comprimento da sonda | 11 mm | Comprimento declarado para a sonda. |
| Pressão do reservatório | -1...40 bar (-0,1...4 MPa) | Faixa de pressão informada. |
| MAWP em aplicações segundo CRN | 40 bar | Pressão de trabalho máxima admissível informada para aplicações segundo CRN. |
| Temperatura do fluido | -40...100 °C | Faixa declarada para água e óleo. |
| Temperatura breve de água | -40...150 °C por 1 h | Condição de exposição breve; não equivale à faixa contínua. |
| Temperatura breve de óleo | -40...150 °C por 1 h | Condição de exposição breve; não equivale à faixa contínua. |
| Tempo de resposta | < 0,5 s | Tempo de resposta especificado. |
| Materiais e construção | ||
|---|---|---|
| Materiais de construção | 1.4404 (aço inoxidável/316L), PEEK, PEI e FKM | Materiais declarados para o produto; confirmar compatibilidade química com o meio. |
| Material em contato com o fluido | PEEK; Ra < 0,8 μm / Rz = 4 μm | Superfície e rugosidade indicadas para a parte em contato com o fluido. |

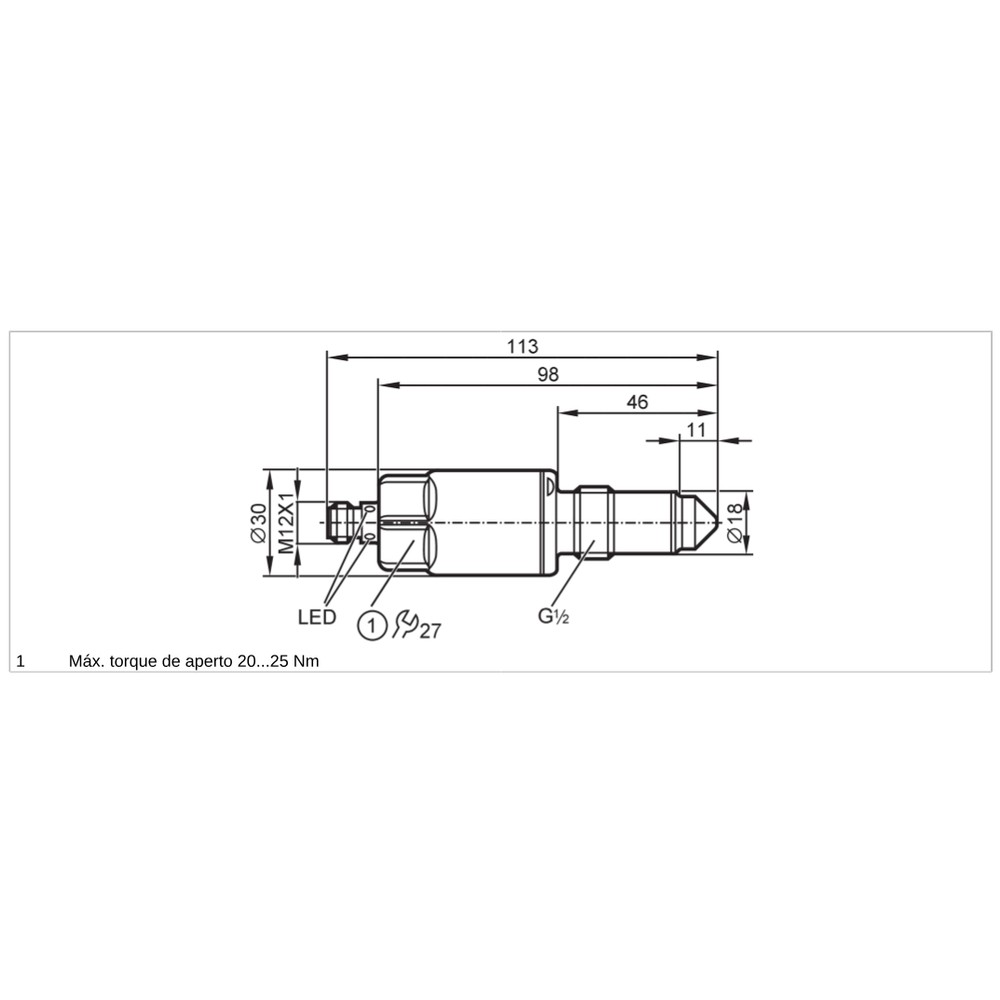

| Diâmetro e comprimento | Ø 30 mm / L = 113 mm | Dimensões gerais informadas. |
| Peso | 169,5 g | Massa indicada no conjunto de dados. |
| Torque de aperto | 20...25 Nm | Faixa de torque declarada para a conexão. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP 68; IP 69K | Classes de proteção declaradas; respeitar condições de montagem e conexão do fabricante. |
| Temperatura de armazenamento | -40...85 °C | Faixa de armazenamento especificada. |
| Temperatura ambiente | Para fluido < 100 °C: -40...60 °C; para fluido < 150 °C: consultar a documentação do fabricante | Aviso de temperatura ambiente informado; a ficha resumida não fornece limite completo para a segunda condição. |
| Resistência a vibrações | DIN EN 60068-2-6, 20 g (10...2000 Hz) | Condição de ensaio declarada. |
| Resistência a choques | DIN EN 60068-2-27, 50 g (11 ms) | Condição de ensaio declarada. |
| EMC | DIN EN 61000-6-2; DIN EN 61000-6-4 para tanques abertos; DIN EN 61000-6-3 para tanques fechados | Normas de compatibilidade eletromagnética indicadas. |
| Certificações e conformidade | ||
|---|---|---|
| Certificações e declarações | cULus H001, ACS, CE, CRN, EC 1935/2004, EHEDG Certified, FCM CN, FCM JP, FDA, IO-Link, KTW/W270 Reg31, UKCA | Relação de certificações e conformidades informada na ficha; verificar escopo aplicável ao processo. |
| MTTF | 223 anos | Valor de MTTF informado pelo fabricante; não equivale a prazo de vida útil garantido. |
| NCM | 9026.10.29 | Classificação fiscal indicada no conjunto de dados. |
COMPATIBILIDADE
Comunicação
• IO-Link 1.1, com classe de porta A requerida no mestre.
• Modo SIO disponível; sinal de comutação PNP/NPN parametrizável.
• Transferência IO-Link COM2, 38,4 kBaud; tempo mínimo do ciclo do processo de 2,3 ms.
• Compatibilidade com controlador depende da entrada elétrica e da configuração PNP/NPN; validar no projeto.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC. Saídas digitais PNP/NPN parametrizáveis; corrente por contato de 100 mA. Confirmar pinagem no datasheet oficial antes de ligar; a ficha de contexto não detalha a correspondência dos pinos.
Processo
Rosca G 1/2 com cone de vedação. Compatibilidade mecânica condicionada ao uso de conexão correspondente e à instalação conforme documentação do fabricante.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com mestre IO-Link de classe de porta A e interface IO-Link 1.1 | ✓ | A ficha informa IO-Link 1.1 e classe de porta A requerida; confirmar configuração e integração do controlador. |
| Controlador com entrada digital compatível com a saída PNP ou NPN selecionada | ✓ | O sensor possui saídas PNP/NPN parametrizáveis e modo SIO; validar tensão, corrente e lógica da entrada. |
| Instalação com conexão G 1/2 de cone de vedação | ✓ | Corresponde à conexão de processo declarada para o LMT100. |
| Alimentação fora de 18...30 V DC | ✗ | A tensão de operação especificada é 18...30 V DC. |
| Processo que exceda -1...40 bar | ✗ | A pressão do reservatório indicada é -1...40 bar; não exceder esse limite. |
| Fluido em operação contínua acima de 100 °C | ✗ | A faixa indicada para fluido é -40...100 °C. A ficha informa até 150 °C apenas por exposição breve de 1 h, não como operação contínua. |
INSTALAÇÃO
Como instalar o Sensor de Nível Capacitivo IFM LMT100 para Detecção de Nível Limite, IO-Link, G 1/2
- Confirme que o ponto de montagem aceita conexão de processo G 1/2 com cone de vedação e que a aplicação está dentro dos limites de pressão e temperatura.
- Verifique a compatibilidade do material em contato com o fluido com o meio do processo; consulte o fabricante se houver dúvida.
- Instale o sensor na conexão correspondente, sem danificar a sonda ou as superfícies de vedação.
- Aplique torque de aperto de 20...25 Nm, conforme a especificação do produto.
- Conecte o M12 codificado A à alimentação de 18...30 V DC e ao circuito de controle, seguindo a pinagem do datasheet; não deduza os pinos apenas pela quantidade de contatos.
- Configure a saída PNP/NPN e, se aplicável, IO-Link conforme o controlador; após a partida, verifique os LEDs de operação e de chaveamento.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não registra mudança de nível. | Saída configurada como PNP/NPN incompatível com a entrada, ligação incorreta ou condição de processo diferente da esperada. | Confira a configuração da saída, a alimentação e a ligação conforme o datasheet; observe o LED amarelo de chaveamento e teste a condição de nível prevista. |
| O sensor não comunica por IO-Link. | Mestre ou porta sem configuração compatível com IO-Link 1.1/classe A, ou conexão e parametrização inadequadas. | Verifique a classe da porta do mestre, a configuração IO-Link, o cabeamento M12 e os parâmetros de comunicação indicados pelo fabricante. |
| O sensor apresenta estado de chaveamento inesperado no processo. | Meio ou condição de instalação diferente do ajuste de fábrica para fluidos à base de água, ou parametrização inadequada. | Compare o meio e a montagem com a aplicação, verifique os parâmetros do sensor e consulte o datasheet para configuração adequada. |
| O equipamento interrompe a operação ou apresenta comportamento irregular após a montagem. | Alimentação fora da faixa especificada, conexão elétrica inadequada ou exposição a pressão/temperatura além dos limites. | Meça a alimentação no conector, revise a ligação e compare as condições reais do processo com os limites da ficha. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM LMT100 e para que serve?
É um sensor capacitivo eletrônico para detecção de nível limite em líquidos, fluidos pastosos e substâncias em pó. A ficha informa ajuste de fábrica para fluidos à base de água.
O que acompanha o produto?
A ficha fornecida identifica o sensor LMT100, mas não especifica acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo de fornecimento.
O LMT100 funciona com qualquer mestre IO-Link?
Não é possível afirmar compatibilidade universal. A ficha especifica IO-Link 1.1 e classe de porta A requerida; confirme esses requisitos e a configuração com o fabricante do mestre.
Posso usar o LMT100 com uma entrada digital PNP ou NPN?
O sensor possui saídas PNP/NPN parametrizáveis e modo SIO. A compatibilidade depende da configuração escolhida e das características elétricas da entrada do controlador.
Ele serve para temperaturas acima de 100 °C em operação contínua?
A faixa indicada para o fluido é -40...100 °C. A ficha menciona até 150 °C por 1 h como exposição breve, não como operação contínua.
Posso instalar o LMT100 em uma conexão diferente de G 1/2?
A conexão de processo especificada é G 1/2 com cone de vedação. Para outra conexão, confirme a compatibilidade mecânica antes da compra; a ficha não declara adaptadores compatíveis.
O sensor não muda o sinal quando o nível varia: o que devo verificar antes de substituí-lo?
Confira se o meio e a montagem correspondem à aplicação, se a saída PNP/NPN está configurada para o controlador e se a alimentação está dentro da faixa especificada. Observe também o LED de chaveamento.
O IO-Link não reconhece o sensor; isso indica defeito?
Não necessariamente. Verifique primeiro se a porta do mestre é classe A, se está configurada para IO-Link 1.1 e se a conexão e os parâmetros seguem o datasheet.
Quando escolher o LMT100 em vez de outro tipo de sensor de nível?
Escolha-o quando a aplicação exigir detecção capacitiva de nível limite nos meios declarados e a instalação atender à conexão G 1/2 e aos limites elétricos e de processo. Para comparar com outra tecnologia ou modelo, confronte os requisitos da aplicação com as respectivas fichas técnicas.
Que cuidados são necessários na instalação?
Use a conexão G 1/2 de cone de vedação e aplique torque de 20...25 Nm. Faça a ligação M12 conforme o datasheet e verifique a alimentação, a configuração de saída e as condições do processo antes da partida.
GLOSSÁRIO TÉCNICO
Detecção de nível limite
Identificação de uma condição de nível definida no processo para gerar um sinal de comutação. (Ref.: aplicação: detecção de nível limite)
Sensor capacitivo
Sensor que utiliza o princípio capacitivo para detectar a presença do meio na região sensora. (Ref.: princípio de medição: capacitivo)
IO-Link
Interface de comunicação para integração do sensor com um mestre compatível. (Ref.: IO-Link 1.1; IEC 61131-9)
Modo SIO
Modo de operação com sinal de comutação, sem comunicação IO-Link ativa. (Ref.: modo SIO: sim)
Cone de vedação
Geometria de vedação da conexão de processo declarada para a montagem do sensor. (Ref.: conexão de processo: G 1/2 com cone de vedação)
