Sensor de Pressão IFM PG2453 - Analógico -1 a 25 bar

Pré-visualizar: PG2453 IFM - Sensor de Pressão ifm Monitoramento Industrial -1 a 25 bar Analógico

PG2453 IFM - Sensor de Pressão ifm Monitoramento Industrial -1 a 25 bar Analógico

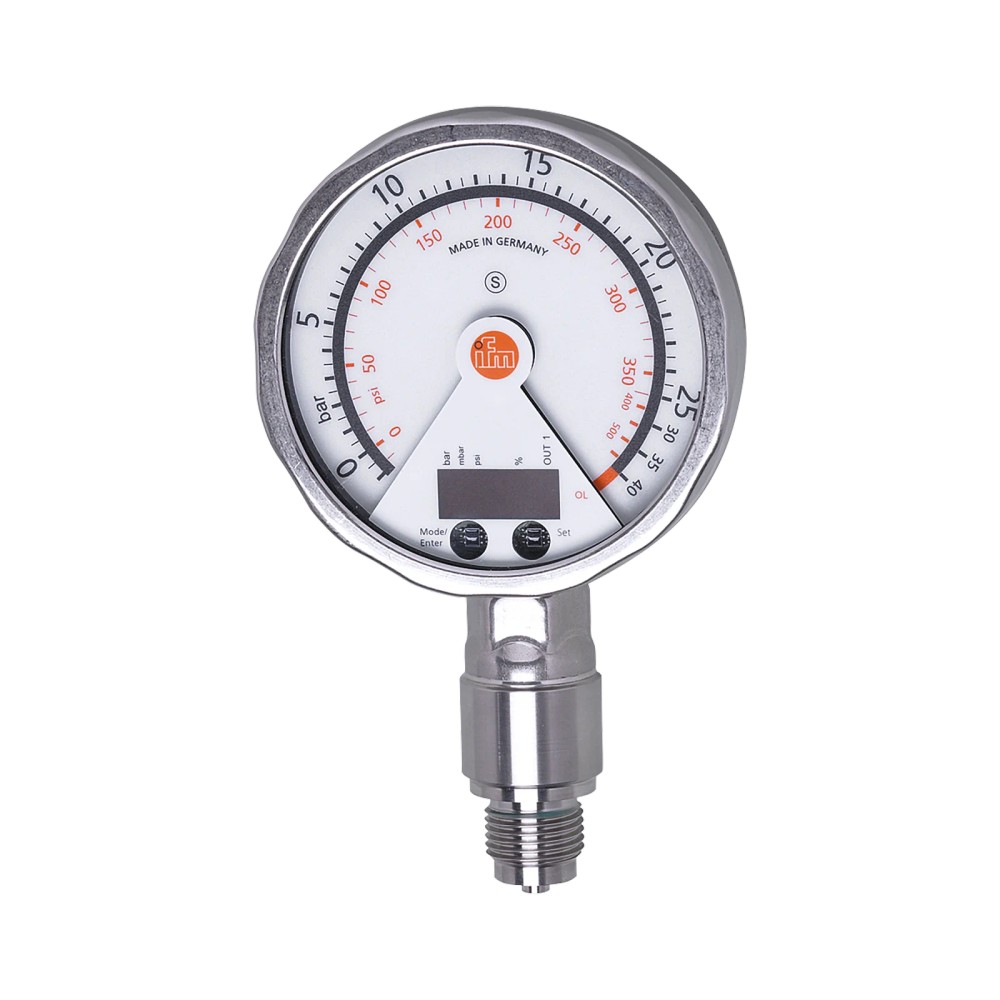

Imagem meramente ilustrativa

R$ 6.013,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2453
EAN: 4021179257527
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PG2453 IFM - Sensor de Pressão ifm Monitoramento Industrial -1 a 25 bar Analógico"

Destaques do Produto

Faixa de pressão

-1...25 bar

Sinal analógico

4...20 mA, invertível e com escala ajustável

Saída digital

Uma saída de comutação configurável, PNP/NPN

Processo

G 1/2 rosca externa

Alimentação

18...32 V DC

Status de produto

Descontinuado; verificar disponibilidade e avaliar PG1403

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PG2453 com exibição analógica, -1 a 25 bar, saída 4...20 mA

O ifm PG2453 é um sensor de pressão para monitoramento industrial de pressão relativa e vácuo, com indicação local analógica. Mede de -1 a 25 bar e combina saída analógica de 4...20 mA configurável com uma saída de comutação. Possui conexão de processo G 1/2 externa e conexão elétrica M12 de 4 pinos. O modelo consta como descontinuado; a ficha indica o PG1403 como substituto recomendado.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1...25 bar
Tipo de pressão	Pressão relativa e vácuo
Saída analógica	4...20 mA, invertível e de escala ajustável
Saída de comutação	1 saída digital, parametrizável; PNP/NPN
Conexão de processo	G 1/2, rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18...32 V DC
Temperatura do fluido	-25...80 °C
Grau de proteção	IP 67; IP 69K
Status	Descontinuado; substituto indicado: PG1403

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais que precisem monitorar pressão relativa ou vácuo dentro da faixa de -1 a 25 bar.
Instalações que aceitem conexão de processo G 1/2 externa e alimentação de 18...32 V DC.
Aplicações que utilizem sinal analógico 4...20 mA e/ou uma saída de comutação configurável.

⚠ Considere outro se precisa de:

Não selecionar para medições fora da faixa especificada de -1 a 25 bar.
Não selecionar quando a conexão de processo requerida não for compatível com G 1/2 rosca externa, sem adaptador validado para a instalação.
Não presumir compatibilidade com uma entrada de controle sem verificar o tipo de sinal, a configuração elétrica e a carga admissível no datasheet.

APLICAÇÕES E USO

Monitoramento de pressão relativa em processo industrial, desde que a pressão esteja dentro da faixa de -1 a 25 bar e as conexões sejam compatíveis.
Monitoramento de vácuo dentro da faixa declarada, utilizando a conexão G 1/2 externa e respeitando as temperaturas de operação especificadas.
Integração de medição em sistema de controle com entrada analógica 4...20 mA; a escala e o sentido do sinal são ajustáveis.
Uso do sinal de comutação parametrizável para uma entrada compatível, após confirmar a configuração PNP/NPN e os limites elétricos.
A ficha indica fluidos líquidos e gasosos, mas a compatibilidade química deve ser avaliada com base nos materiais em contato com o fluido e nas condições reais do processo.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PG2453 com exibição analógica, -1 a 25 bar, saída 4...20 mA, verifique estes pontos:

Escolha o PG2453 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 25 bar, indicação local, conexão de processo G 1/2 externa e saída 4...20 mA, com possibilidade de saída de comutação.

Avalie outra opção quando

A pressão de operação estiver fora da faixa de medição, a conexão de processo ou a interface elétrica requerida for diferente, ou a especificação exigir um produto atualmente ativo. O catálogo identifica o PG2453 como descontinuado e indica o PG1403 como substituto; confirme no fabricante a adequação do substituto à aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e status
Modelo	PG2453	Código do sensor.
Tipo de produto	Sensor de pressão com exibição analógica	Designação do produto na ficha.
Marca	ifm	Fabricante indicado no anúncio.
GTIN	4021179257527	Identificador comercial do produto.
Status	Artigo descontinuado; substituto indicado: PG1403	Informação de status do catálogo; confirmar disponibilidade e substituição com o fabricante.
Aplicação declarada	Aplicações industriais	Descrição de aplicação informada no catálogo.
Meios declarados	Fluidos líquidos e gasosos	Meios indicados no conjunto de dados do produto.

Área de medição e pressão
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão declarados para o sensor.
Faixa de medição	-1...25 bar; -14,5...362,5 psi	Limites de medição especificados.
Ponto de comutação SP	-0,9...40 bar / -13...580 psi	Faixa de ajuste declarada para o ponto de comutação.
Ponto de retorno RP	-1...39,9 bar / -14,5...578,5 psi	Faixa de ajuste declarada para o ponto de retorno.
Resistência à pressão	100 bar / 1450 psi / 10 MPa	Valor de resistência à pressão informado; não confundir com a faixa normal de medição.
Pressão mínima de ruptura	350 bar / 5070 psi / 30 MPa	Valor de pressão mínima de ruptura declarado pelo fabricante; não é condição normal de operação.

Dados elétricos e alimentação
Tensão de alimentação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 70 mA (24 V)	Consumo informado na condição de 24 V.
Categoria de isolamento	III	Categoria declarada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor especificado para a condição de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Watchdog integrado	Sim	Recurso declarado pelo fabricante.

Saídas e sinais
Quantidade de saídas	1 digital e 1 analógica	Configuração de saídas declarada.
Função elétrica da saída digital	PNP/NPN	Tipo de saída indicado na ficha; conferir configuração antes da ligação.
Função da saída digital	Abertura/fechamento, parametrizável	Função de comutação configurável.
Corrente máxima da saída de comutação DC	250 mA	Limite máximo informado para a saída de comutação DC.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo indicado para a saída de comutação DC.
Frequência de comutação DC	75 Hz	Frequência especificada para comutação DC.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção descrito na ficha.
Sinal analógico	4...20 mA, invertível e de escala ajustável	Saída analógica configurável.
Carga máxima da saída analógica	(Ub - 10 V) / 20 mA	Relação de carga indicada; considerar a tensão de alimentação Ub.
Ponto inicial do sinal analógico	-1...33,75 bar / -14,5...489,5 psi	Faixa declarada para ajuste do ponto inicial do sinal.
Ponto final do sinal analógico	5,25...40 bar / 76...580 psi	Faixa declarada para ajuste do ponto final do sinal.

Precisão e repetibilidade
Repetibilidade	< ±0,1 % da duração	Valor transcrito conforme especificação disponibilizada.
Precisão do ponto de ajuste	< ±0,5 % da duração (turn down 1:1)	Condição de referência declarada para o valor de precisão.

Tempos de reação e amortecimento
Tempo de resposta	< 9 ms	Tempo especificado na ficha.
Tempo de resposta ao degrau da saída analógica	28 ms	Tempo especificado para a resposta ao degrau da saída analógica.
Amortecimento DAA	0,01...30 s	Faixa configurável indicada para o parâmetro DAA.
Amortecimento DAP	0,01...30 s	Faixa configurável indicada para o parâmetro DAP.
Retardo de prontidão	6 s	Tempo declarado até a prontidão.

Condições ambientais e proteção
Temperatura do fluido	-25...80 °C	Faixa de operação declarada para o fluido.
Temperatura ambiente	-20...80 °C	Faixa ambiente indicada no catálogo.
Temperatura de armazenamento	-40...100 °C	Limites declarados para armazenamento.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; instalar conforme as condições e instruções do fabricante.
Ciclos mínimos de pressão	100 milhões	Número de ciclos informado no conjunto de dados.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.

Conexões e montagem
Conexão de processo	G 1/2, rosca externa	Interface mecânica de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface elétrica informada; consultar datasheet para pinagem.

Materiais
Materiais do corpo	1.4404 (aço inoxidável / 316L); PA; FKM; PTFE	Materiais declarados para o produto.
Material do visor	Vidro de segurança laminado, 4 mm	Material e espessura informados para o visor.
Materiais em contato com o fluido	Al2O3 (cerâmica); FKM; 1.4404 (aço inoxidável / 316L)	Materiais declarados para as partes em contato com o fluido; validar compatibilidade química com o processo.

Display e elementos de operação
Indicação de valores	Display analógico, 0...350° giratório, ponteiro não visível desenergizado; exibição alfanumérica vermelha de 4 dígitos	Formas de indicação declaradas no catálogo.
Unidade do display	2 x LED verde	Indicação descrita na ficha.
Status de chaveamento	LED amarelo	Indicador de estado declarado.
Pontos de comutação	LED em anel vermelho	Indicação visual declarada.
Display de funções	Exibição alfanumérica vermelha de 4 dígitos	Característica de display informada.

Dados mecânicos
Dimensões	169 x 100 x 57 mm	Dimensões declaradas no catálogo.
Peso	563,9 g	Peso informado no conjunto de dados.
Características especiais	Contatos banhados a ouro	Característica declarada para os contatos.

COMPATIBILIDADE

Comunicação

• Sinal analógico 4...20 mA, invertível e com escala ajustável.

• Uma saída de comutação digital configurável, com função PNP/NPN.

• Não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18...32 V DC. A ficha informa uma saída analógica e uma saída digital. Confirmar pinagem e configuração no datasheet antes da ligação.

Processo Conexão de processo G 1/2 com rosca externa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle que aceite sinal analógico 4...20 mA e esteja configurada para a escala definida no sensor.	✓	O PG2453 fornece saída analógica 4...20 mA, invertível e com escala ajustável; verificar a configuração e os requisitos elétricos do receptor.
Entrada digital compatível com saída de comutação PNP ou NPN configurada no sensor.	✓	A ficha especifica uma saída de comutação e função elétrica PNP/NPN; confirmar a configuração escolhida e a compatibilidade da entrada.
Instalação com conexão de processo G 1/2 externa e pressão dentro de -1 a 25 bar.	✓	A faixa de medição e a conexão de processo correspondem às condições indicadas.
Instalação cuja pressão esteja fora de -1 a 25 bar.	✗	A condição excede a faixa de medição especificada para este modelo.
Sistema que exija protocolo de comunicação digital específico.	✗	A ficha informa sinais analógico e de comutação, mas não declara protocolo digital.
Sistema com alimentação fora de 18...32 V DC.	✗	A tensão informada para o sensor é 18...32 V DC.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PG2453 com exibição analógica, -1 a 25 bar, saída 4...20 mA

Confirme que a faixa de pressão e as temperaturas previstas estão dentro dos limites especificados para o produto.
Verifique a compatibilidade do fluido com os materiais em contato com o processo: cerâmica Al2O3, FKM e aço inoxidável 1.4404/316L.
Confirme que a conexão de processo da instalação aceita rosca externa G 1/2; utilize somente método de vedação validado para a conexão e o processo.
Instale o sensor sem aplicar esforços indevidos ao corpo ou ao conector e consulte o datasheet para os requisitos de montagem e vedação.
Conecte o M12 de codificação A e 4 contatos conforme a pinagem do datasheet; confirme a alimentação de 18...32 V DC e a configuração PNP/NPN.
Configure a saída 4...20 mA e, se utilizada, a saída de comutação; energize o sensor e valide a indicação e os sinais no sistema receptor.

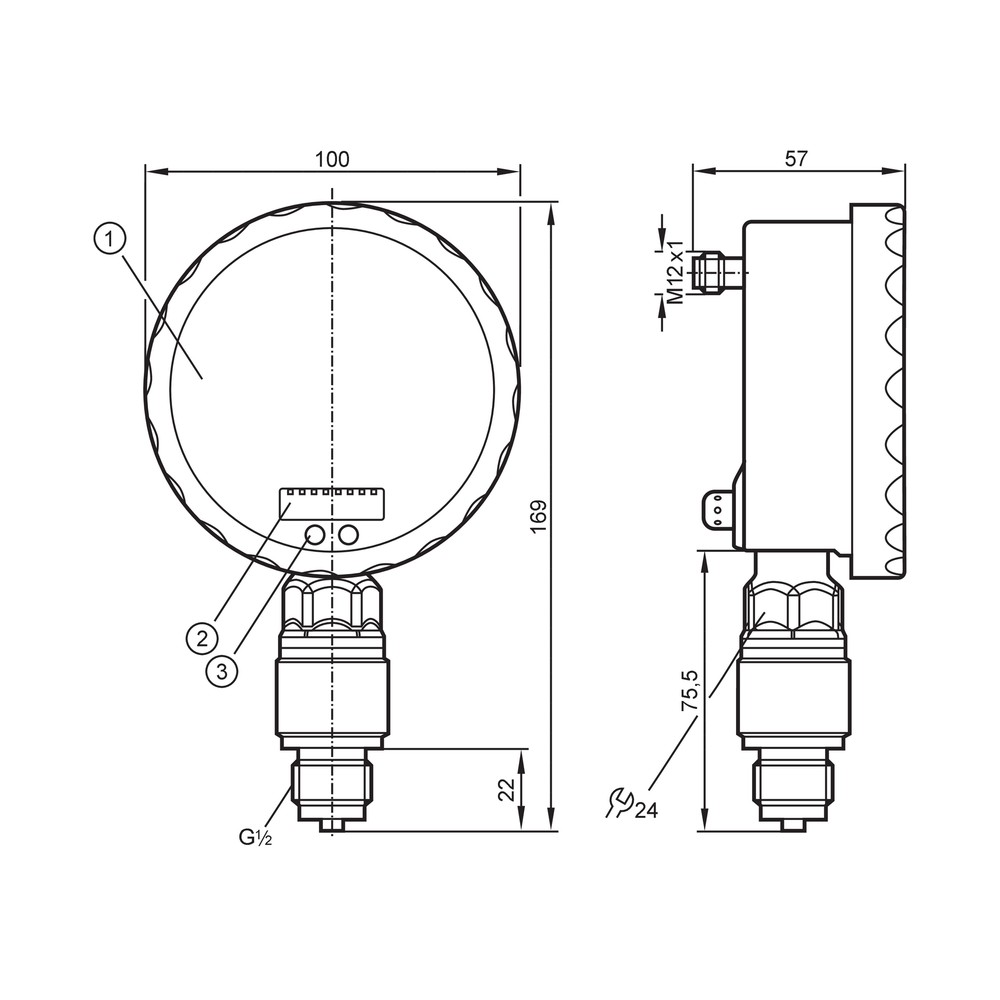

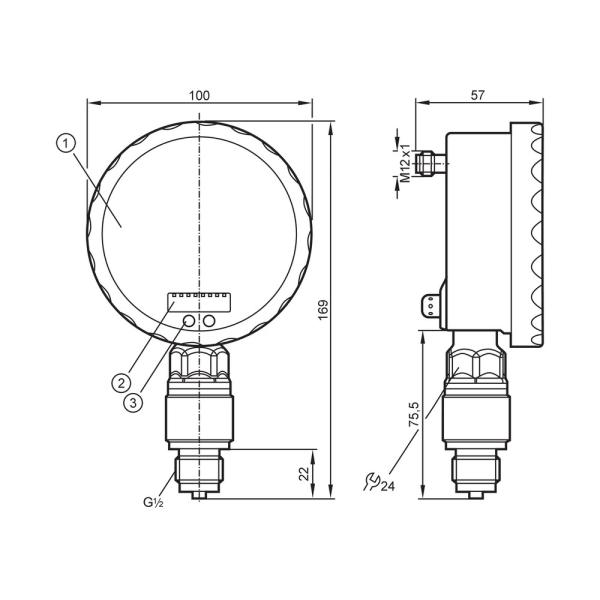

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display permanece apagado após a instalação.	Alimentação ausente, fora da faixa especificada ou conexão M12 incorreta.	Meça a tensão de alimentação no conector e confira a ligação e a pinagem no datasheet.
O sinal analógico não corresponde à leitura esperada pelo controle.	Escala ou sentido do sinal configurados de forma diferente do esperado, ou entrada do receptor incompatível.	Confira a configuração dos pontos inicial e final do sinal e meça a corrente no circuito 4...20 mA.
A entrada digital não detecta a comutação.	Configuração PNP/NPN incompatível com a entrada ou função de comutação não parametrizada como esperado.	Verifique a configuração da saída no sensor, a compatibilidade da entrada e a ligação conforme a pinagem do fabricante.
A leitura de pressão parece incorreta ou instável.	Conexão de processo inadequada, condição de pressão fora da faixa ou fluido/material incompatível com a aplicação.	Compare a pressão real com a faixa de -1 a 25 bar, inspecione a instalação G 1/2 e valide a compatibilidade dos materiais com o fluido.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica PG2453 em português (Datasheet) Desenho em escala PG2453 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG2453 e para que tipo de aplicação serve?

É um sensor de pressão ifm com exibição local, destinado ao monitoramento industrial de pressão relativa e vácuo. A ficha especifica faixa de -1 a 25 bar e sinais analógico e de comutação.

O que preciso verificar para conectar o PG2453 ao meu sistema de controle?

O sistema deve aceitar a saída analógica 4...20 mA e, se usada, a saída digital configurada como PNP ou NPN. Confirme alimentação, carga, configuração e pinagem no datasheet.

O produto acompanha cabo ou acessórios?

A ficha fornecida não lista acessórios inclusos. O sensor tem conexão elétrica M12, mas não há confirmação de cabo fornecido.

O PG2453 serve para pressão acima de 25 bar?

Não para medição normal fora da faixa especificada de -1 a 25 bar. Os valores de resistência à pressão e ruptura não ampliam a faixa de medição.

Posso usar o PG2453 com uma conexão de processo diferente de G 1/2 externa?

A conexão informada é G 1/2 com rosca externa. Outra interface mecânica requer validação de compatibilidade e de qualquer adaptador utilizado.

O display está apagado; o sensor pode estar com defeito?

A falha também pode ser causada por alimentação ou ligação incorreta. Antes de substituir, verifique a tensão de 18...32 V DC e a conexão M12 conforme o datasheet.

A corrente da saída não acompanha a pressão; o que devo conferir?

Confira se os pontos inicial e final e o sentido da saída 4...20 mA correspondem à escala esperada. Verifique também a ligação do circuito e a entrada do receptor.

Devo comprar o PG2453 ou o modelo PG1403?

O catálogo identifica o PG2453 como descontinuado e aponta o PG1403 como substituto recomendado. Confirme com a ifm que o PG1403 atende à faixa, às conexões e aos sinais exigidos pela aplicação.

Como faço a instalação elétrica do sensor?

Use o conector M12 de codificação A e 4 contatos, respeitando a pinagem do datasheet e a alimentação especificada. Configure as saídas antes de validar os sinais no controlador.

O que devo conferir antes de instalar o sensor em contato com meu fluido?

Compare o fluido e as condições do processo com os materiais declarados em contato com ele: cerâmica Al2O3, FKM e aço inoxidável 1.4404/316L. A compatibilidade química específica não é detalhada na ficha e deve ser validada para o processo.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente de referência. (Ref.: tipo de pressão: pressão relativa.)

Vácuo

Condição de pressão abaixo da referência atmosférica, dentro da capacidade especificada do sensor. (Ref.: tipo de pressão e faixa de medição: -1...25 bar.)

Sinal 4...20 mA

Sinal analógico de corrente cuja escala pode ser configurada para representar a medição. (Ref.: saída analógica 4...20 mA, invertível e de escala ajustável.)

PNP/NPN

Configurações de saída de comutação que determinam o comportamento elétrico da saída digital. (Ref.: função elétrica PNP/NPN.)

G 1/2 rosca externa

Interface mecânica roscada usada para conectar o sensor ao processo. (Ref.: conexão de processo G 1/2, rosca externa.)
