Sensor Capacitivo IFM KI5083 - IO-Link M30 20mm

Pré-visualizar: KI5083 IFM - Sensor Capacitivo IFM Detecção de objetos M30 PNP IO-Link 20mm

KI5083 IFM - Sensor Capacitivo IFM Detecção de objetos M30 PNP IO-Link 20mm

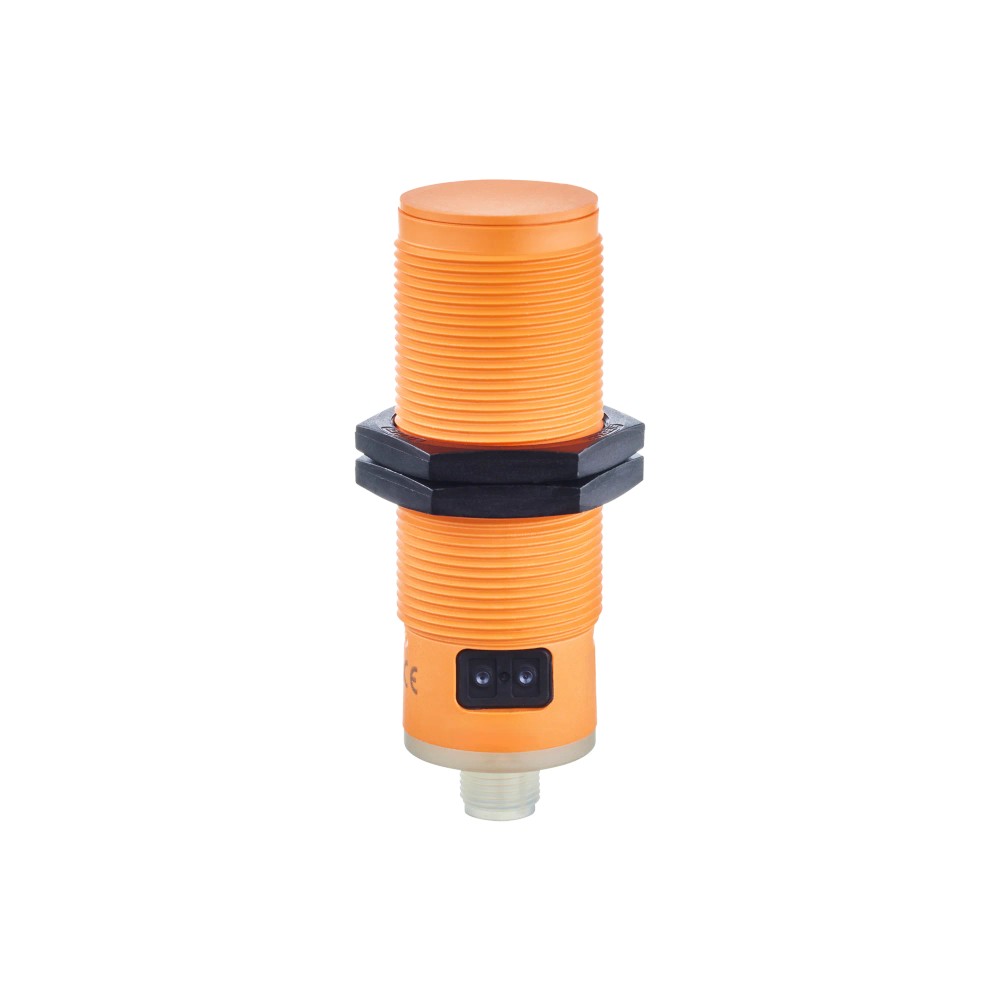

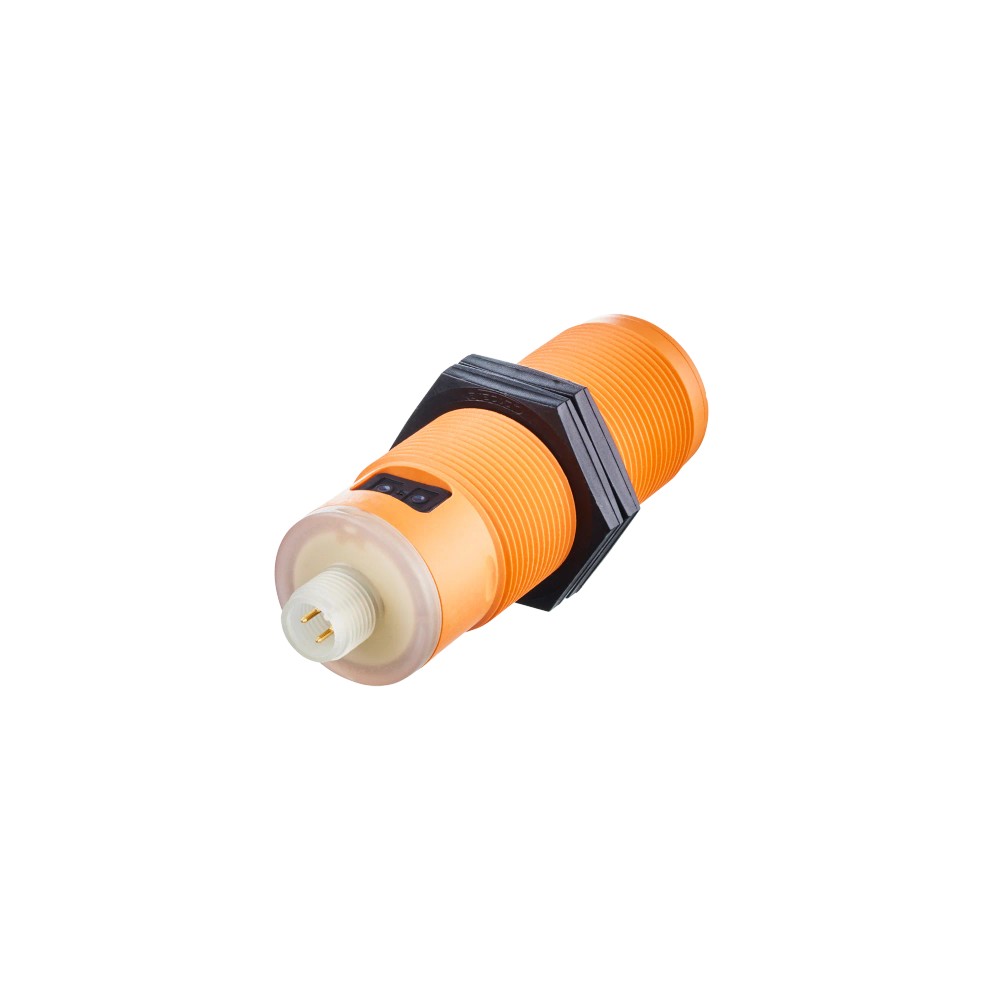

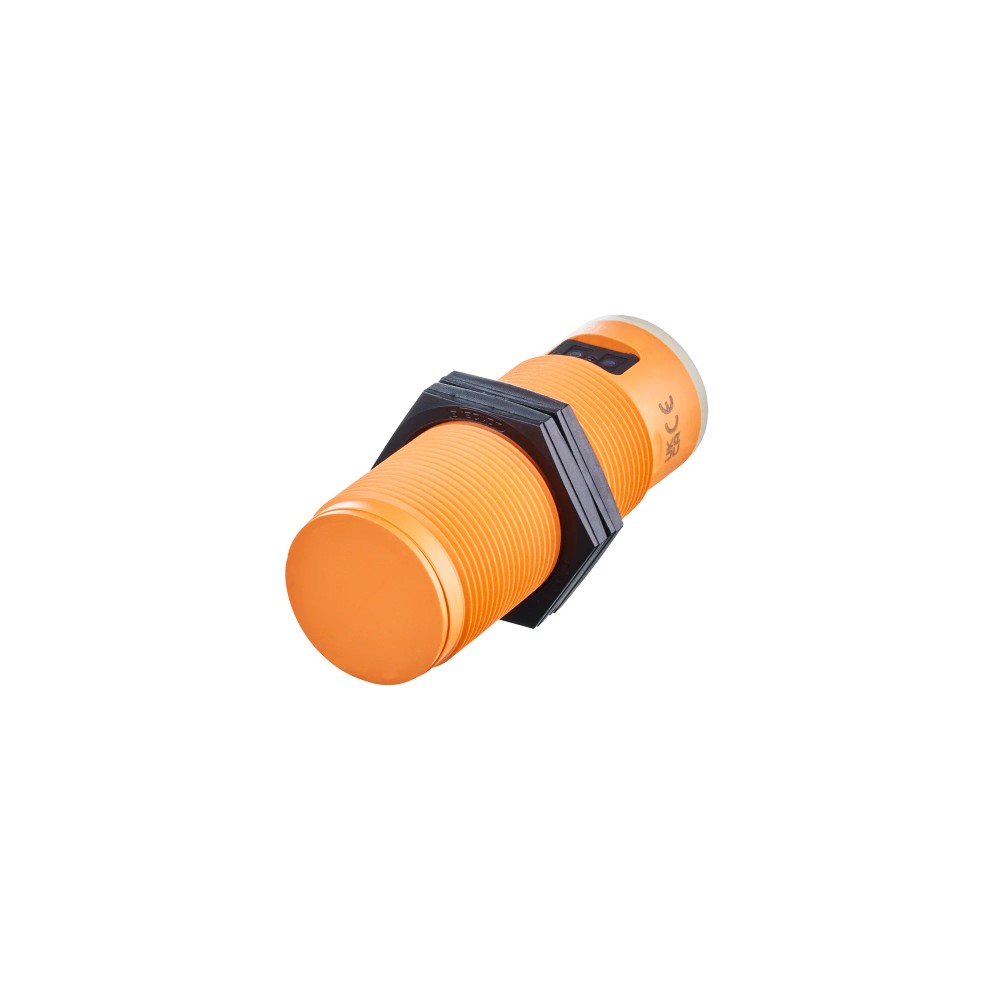

Imagem meramente ilustrativa

R$ 1.485,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5083
EAN: 4021179148030
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem Não...mais

Fechar menu

Saiba mais sobre: "KI5083 IFM - Sensor Capacitivo IFM Detecção de objetos M30 PNP IO-Link 20mm"

Destaques do Produto

Tipo de Montagem

Não embutido

Alcance

20 mm

Conexão

M12

Interface

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KI5083 IFM - Sensor Capacitivo M30 PNP IO-Link 20mm

O sensor capacitivo IFM KI5083 é um dispositivo industrial robusto para detecção de objetos sem contato, ideal para monitoramento de nível e presença em materiais isolantes. Com interface IO-Link e invólucro M30, oferece alta versatilidade em automação. Destaca-se pelo alcance de 20 mm, saída PNP configurável e proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	KI5083
Rosca	M30 x 1,5
Alcance	20 mm
Saída	PNP
Interface	IO-Link
Proteção	IP 65 / IP 67
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível de líquidos através de paredes de tanques não metálicos.
Detecção de presença de grãos, plásticos e outros materiais isolantes.
Ambientes industriais que exigem grau de proteção IP65/IP67.

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas sem observar a zona livre (montagem não embutida).
Aplicações com temperaturas de superfície frontal excedendo 110 °C.
Uso em ambientes com risco de impacto mecânico acima de 30g.

APLICAÇÕES E USO

Detecção de nível em tanques de vidro ou plástico sem contato direto com o produto.
Monitoramento de presença de granulados, pós ou líquidos em tubulações.
Indústria alimentícia e de embalagens para controle de fluxo em esteiras não metálicas.
Aplicações em robótica e máquinas que exigem interface digital de diagnóstico (IO-Link).

COMO ESCOLHER

Antes de comprar o KI5083 IFM - Sensor Capacitivo M30 PNP IO-Link 20mm, verifique estes pontos:

Escolha este modelo se:

Necessitar de monitoramento inteligente com IO-Link, detecção de não metálicos com alcance de 20 mm e montagem padrão M30.

Busque alternativa se:

A aplicação exigir montagem embutida nivelada (neste caso, busque sensores capacitivos com tecnologia 'flush') ou se precisar de distâncias superiores a 20 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados de detecção
Tipo de sensor	Capacitivo	Princípio de medida baseada na variação da capacidade elétrica.
Alcance de detecção	20 mm	Distância nominal de operação conforme norma.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação permitida para operação estável.
Consumo de corrente	< 20 mA	Corrente máxima absorvida sem carga.
Função elétrica	PNP	Configuração da saída de comutação.

Dados mecânicos
Designação da rosca	M30 x 1,5	Geometria do invólucro para fixação.
Grau de proteção	IP 65 / IP 67	Resistência a penetração de sólidos e líquidos.

Interfaces e Performance
Interface	IO-Link 1.1	Protocolo de comunicação digital.
Frequência de comutação	10 Hz	Capacidade máxima de detecção por segundo.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

• SIO Mode

Conexões

Elétrica Conector M12, 4 pinos, codificação A

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção através de parede de vidro	✓	Sensor capacitivo projetado para detectar objetos através de materiais não condutores.
Montagem embutida em metal	✗	O sensor é do tipo 'não embutido', exigindo zona livre para operação correta.
CLP com entrada PNP	✓	O sensor possui saída PNP compatível com entradas digitais industriais padrão.

INSTALAÇÃO

Como instalar o KI5083 IFM - Sensor Capacitivo M30 PNP IO-Link 20mm

Limpe a superfície de fixação.
Insira o sensor na abertura do suporte mecânico.
Utilize as porcas de fixação fornecidas para ajustar a altura.
Conecte o cabo M12 codificação A ao sensor.
Verifique a integridade da vedação do conector.
Realize o ajuste da função 'Teach' caso necessário via protocolo.

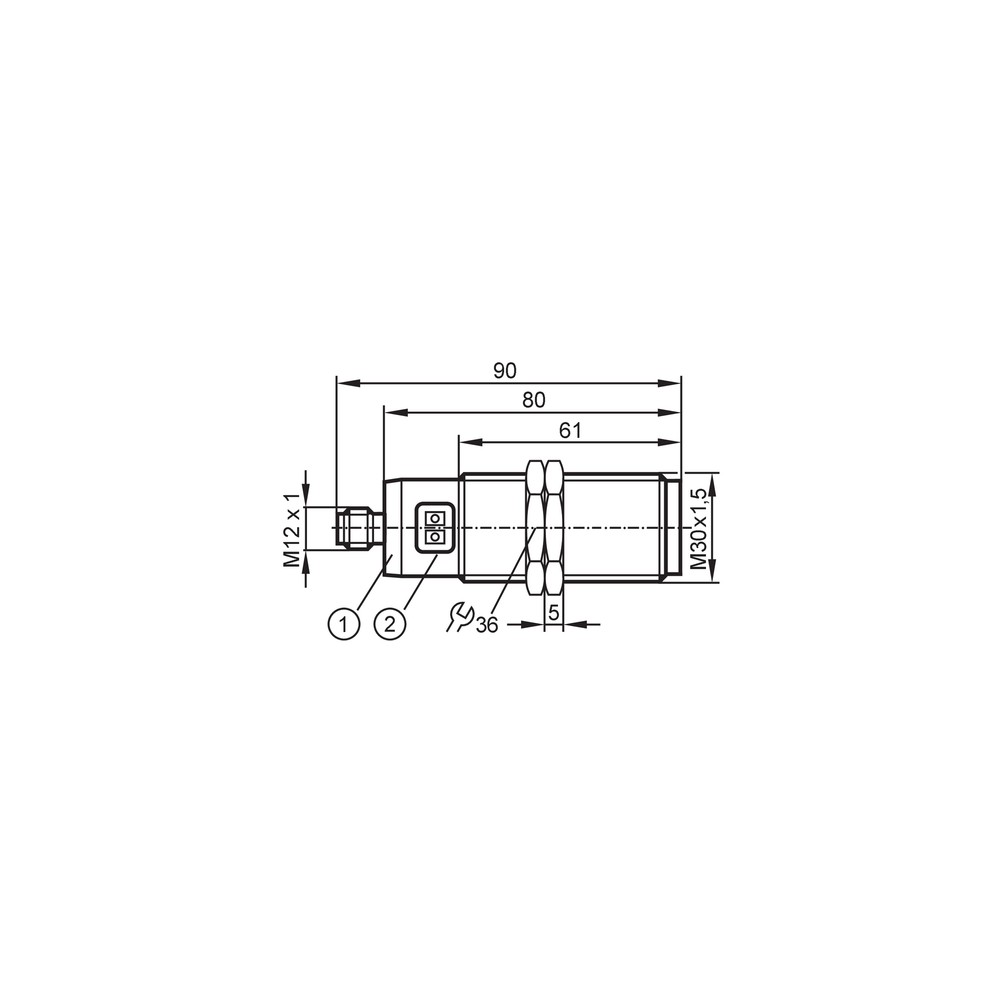

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta incorretamente.	Acúmulo de material na face ativa ou distância incorreta do objeto.	Limpar a face ativa e verificar a distância nominal de 20 mm.
LED de status não acende ou erro de curto-circuito no CLP.	Falha na fiação ou curto-circuito na carga de saída.	Testar a continuidade do cabo M12 e verificar se a carga excede 200 mA.
O sinal de saída não reflete o estado do objeto.	Configuração incorreta via IO-Link ou modo SIO.	Verificar a configuração do parâmetro de saída (abertura/fechamento) via software IO-Link.
Chaveamento errático em ambiente com motores de alta potência.	Interferência eletromagnética externa.	Verificar aterramento e proximidade com cabos de potência conforme normas EMC.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico KI5083 (Datasheet) Desenho Dimensional M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor capacitivo IFM KI5083?

O sensor KI5083 é um sensor capacitivo M30 com interface IO-Link, projetado para detecção de objetos sem contato, com alcance de 20 mm e saída configurável PNP.

O que acompanha o sensor na embalagem?

Ele acompanha duas porcas de fixação para instalação direta no invólucro M30.

Este sensor serve para detectar qualquer tipo de objeto?

Não é indicado para detecção de metais se o objetivo for precisão superior à de sensores indutivos, sendo ideal para materiais não metálicos como plásticos, líquidos ou granulados.

Posso instalar este sensor embutido totalmente no metal?

Não, este modelo possui montagem 'não embutida', o que significa que exige uma zona livre de materiais ao redor da face ativa conforme o manual.

Como diagnosticar falhas na detecção do sensor?

Se o LED amarelo não acender na presença do objeto, verifique se há tensão na alimentação (10-36V DC) e se o conector M12 está firmemente encaixado.

O que causa a falha de chaveamento intermitente?

A falta de comutação pode ser causada por sujeira acumulada na face ativa; limpe a superfície frontal conforme as instruções de manutenção.

Qual a diferença deste sensor para um sensor capacitivo comum sem IO-Link?

A versão IO-Link permite diagnósticos remotos e configuração de parâmetros, sendo preferível em sistemas inteligentes, enquanto a versão convencional opera apenas em modo de chaveamento simples.

Este sensor é mais vantajoso que um modelo simples de detecção?

Este modelo é superior em aplicações que exigem monitoramento de estado de saúde do sensor e configuração de parâmetros de sensibilidade via protocolo digital.

Quais cuidados ter na instalação mecânica?

Deve-se garantir que o torque de aperto das porcas não ultrapasse os limites mecânicos do invólucro PBT para evitar fissuras na carcaça.

Qual a procedência e garantia de conformidade do produto?

O produto é fabricado pela IFM e segue normas globais de compatibilidade eletromagnética, conforme especificado na folha de dados técnica.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional que permite a troca de dados cíclicos e acíclicos entre o sensor e o controlador. (Ref.: IEC 61131-9)

PNP

Configuração de saída elétrica onde a carga é comutada para o positivo da fonte de alimentação. (Ref.: Função elétrica)

Montagem não embutida

Configuração que exige espaço livre ao redor da face ativa do sensor para evitar detecções falsas causadas pelo invólucro. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação de ativação e desativação, prevenindo oscilações na saída. (Ref.: 1...15% de Sr)

Grau de Proteção IP67

Classificação indicando estanqueidade total contra poeira e proteção contra imersão temporária em água. (Ref.: IP 65 / IP 67)
