Sensor de Pressão IFM PG2794 - Alinhamento Frontal

Pré-visualizar: PG2794 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar Aseptoflex

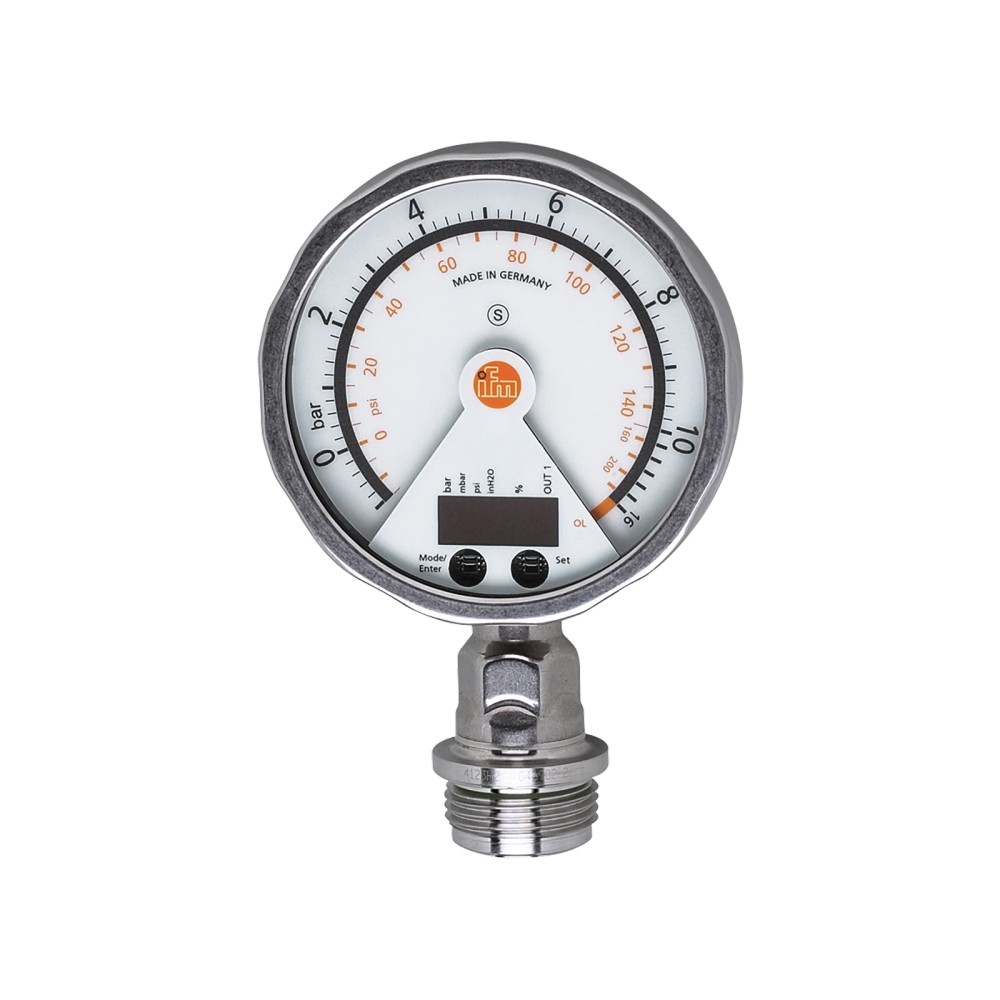

PG2794 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar Aseptoflex

Imagem meramente ilustrativa

R$ 8.022,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2794
EAN: 4021179310741
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PG2794 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar Aseptoflex"

Destaques do Produto

Faixa de Pressão

-1 a 10 bar

Tipo de Conexão

G 1 Aseptoflex Vario

Sinal de Saída

4-20 mA e Digital

Proteção

IP67 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PG2794 IFM - Sensor de Pressão de Alinhamento Frontal -1 a 10 bar Aseptoflex

O PG2794 é um sensor de pressão eletrônico com display analógico, projetado para aplicações que exigem montagem faceada. Ele atua na faixa de -1 a 10 bar e oferece alta resistência em processos higiênicos, com proteção IP67/IP69K. É ideal para medição de fluidos, gases e meios pastosos na indústria alimentícia.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PG2794
Marca	IFM
Faixa de Medição	-1 a 10 bar
Conexão de Processo	G 1 Aseptoflex Vario
Saída	4-20 mA / Digital
Proteção IP	IP67 / IP69K
Material	Aço Inoxidável 1.4404 / Cerâmica
Temperatura	-25 a 125 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas devido à montagem faceada.
Monitoramento de fluidos, gases e meios pastosos.
Aplicações que requerem alto grau de proteção IP67/IP69K.

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 50 bar (pressão de resistência).
Processos onde a temperatura do fluido supere permanentemente 125 °C.
Instalação em conexões de processo que não sejam compatíveis com G 1 Aseptoflex Vario.

APLICAÇÕES E USO

Monitoramento de pressão em tubulações e tanques na indústria alimentícia.
Processos que exigem higienização frequente (IP69K).
Medição de meios pastosos e viscosos onde sensores convencionais poderiam entupir.

COMO ESCOLHER

Antes de comprar o PG2794 IFM - Sensor de Pressão de Alinhamento Frontal -1 a 10 bar Aseptoflex, verifique estes pontos:

Escolha este modelo se

Seu processo requer montagem faceada em G1 Aseptoflex e trabalha dentro da faixa de -1 a 10 bar com fluidos de alta viscosidade.

Considere o sucessor (PG1704) se

Você precisa de um equipamento com suporte técnico contínuo e garantia total do fabricante, visto que o PG2794 está descontinuado.

ESPECIFICAÇÕES TÉCNICAS

Desempenho e Medição
Faixa de medição	-1 a 10 bar	Operação nominal do sensor
Sinal analógico	4 a 20 mA	Saída configurável e invertível

Dados Elétricos
Tensão de operação	18 a 32 V DC	Requisito de alimentação
Conexão elétrica	M12, 4 pinos	Padrão industrial

COMPATIBILIDADE

Comunicação

• Sinal Analógico 4-20 mA

• Sinal de Comutação Digital

Conexões

Elétrica 1 x M12, 4 contatos banhados a ouro

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria alimentícia (limpeza CIP/SIP)	✓	O sensor possui grau de proteção IP69K e montagem higiênica faceada.
Ambientes corrosivos químicos	✓	Materiais em contato (Aço 316L, Cerâmica, PTFE) oferecem alta resistência química.
Aplicações de alta temperatura (>145°C)	✗	O limite de temperatura operacional é de 125°C, com tolerância curta de até 145°C.

INSTALAÇÃO

Como instalar o PG2794 IFM - Sensor de Pressão de Alinhamento Frontal -1 a 10 bar Aseptoflex

Desligue a alimentação elétrica antes de iniciar a instalação.
Verifique se o orifício de conexão possui o padrão G 1 Aseptoflex.
Rosqueie manualmente o sensor no processo para evitar danos às roscas.
Finalize o aperto utilizando as ferramentas adequadas, respeitando o limite de torque para a vedação.
Conecte o conector M12 conforme o diagrama de pinos do manual.
Ligue a alimentação e configure os pontos de comutação conforme necessário via menu do display.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de conexão do processo	Falha na vedação ou aperto insuficiente	Verificar torque de aperto e integridade da vedação Aseptoflex
Display apagado ou instável	Tensão fora da faixa operacional	Medir a voltagem nos pinos de alimentação
Sensor não responde ou trava no valor máximo	Sobrecarga de pressão	Verificar se a pressão do processo excedeu 50 bar
Sinal analógico ou digital inconsistente	Curto-circuito na carga	Checar continuidade e isolamento da fiação

DOCUMENTAÇÃO TÉCNICA

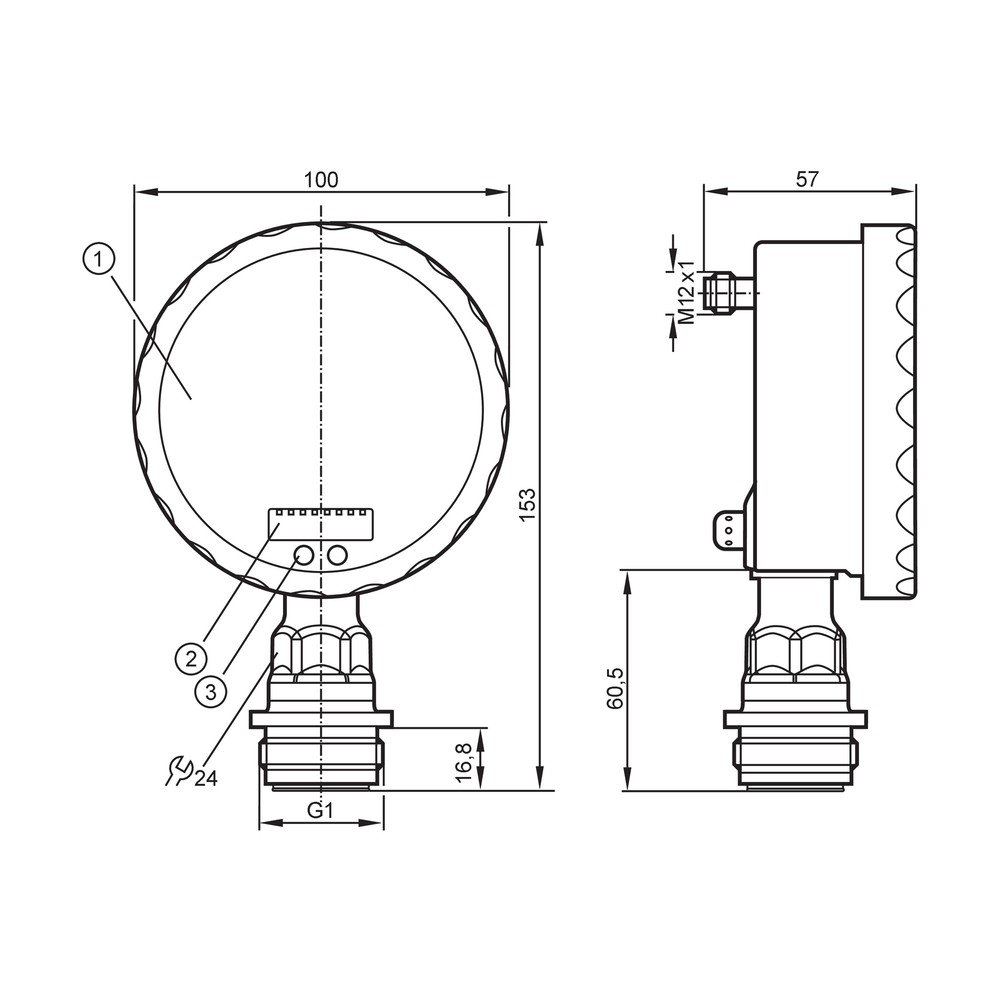

Datasheet Técnico PG2794 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG2794 da ifm?

Este é um sensor de pressão eletrônico com display analógico, projetado para monitorar pressão relativa e vácuo em aplicações industriais, especialmente na indústria alimentícia e de bebidas.

Para quais aplicações o PG2794 é mais indicado?

Este sensor é indicado para montagem faceada em processos que exigem higiene rigorosa, suportando fluidos líquidos, pastosos e gasosos.

O sensor PG2794 ainda está em linha de produção?

Não, este modelo é um artigo descontinuado pelo fabricante. O modelo de substituição recomendado pela ifm é o PG1704.

Existem restrições de uso para este sensor de pressão?

Este equipamento não deve ser utilizado em aplicações que excedam a pressão de resistência de 50 bar ou temperaturas de fluido acima de 125 °C (145 °C por no máximo 1 hora).

O que fazer se o display do sensor não apresentar leitura?

Se o display não acender, verifique se a tensão de alimentação está na faixa correta (18 a 32 V DC) e se a conexão M12 está firmemente conectada.

Por que o sensor pode estar enviando sinais analógicos errados?

Sintomas de leituras instáveis ou incorretas podem indicar problemas na vedação Aseptoflex ou acúmulo de resíduos no sensor. Verifique o aperto da conexão G1 e a integridade da face de medição.

Devo comprar este sensor ou procurar um modelo com rosca padrão?

A escolha depende da compatibilidade do processo. O PG2794 possui montagem faceada Aseptoflex, ideal para evitar acúmulo de resíduos, enquanto modelos de rosca padrão podem ser mais limitados em processos sanitários.

Este sensor pode ser integrado a sistemas de automação complexos?

Este sensor é uma unidade autônoma de medição e display. Se você precisa de integração direta com sistemas de barramento de campo mais complexos, pode ser necessário um adaptador ou a substituição por um modelo com IO-Link.

Quais cuidados devo tomar ao instalar este sensor?

A instalação exige o uso de conexão G 1 com cone de vedação Aseptoflex Vario. Certifique-se de não aplicar torque excessivo que possa danificar a face de medição de cerâmica.

Qual a confiabilidade deste equipamento?

A origem e procedência são garantidas pela ifm electronic, sendo um equipamento desenvolvido para alta durabilidade, com MTTF de 100 anos, conforme documentação técnica.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Conexão de processo da ifm desenvolvida para montagem faceada, eliminando zonas mortas onde bactérias poderiam se acumular. (Ref.: Conexão de processo)

Montagem Faceada

Tipo de instalação onde a membrana do sensor fica nivelada com a parede interna do tubo ou tanque, evitando obstruções. (Ref.: Aplicação)

Pressão Relativa

Medição de pressão em relação à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

Turn down

Capacidade de ajustar a faixa de medição nominal, mantendo a precisão dentro de uma proporção definida. (Ref.: Precisão)

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)
