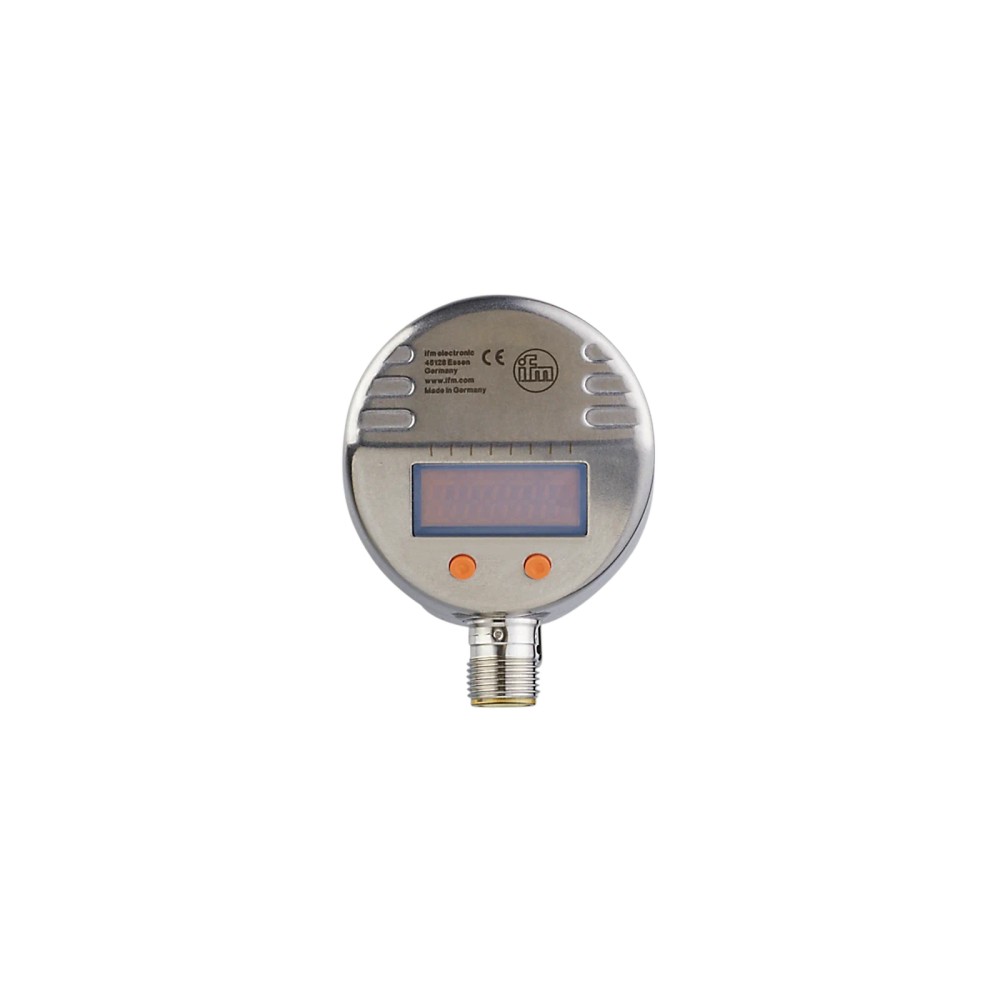

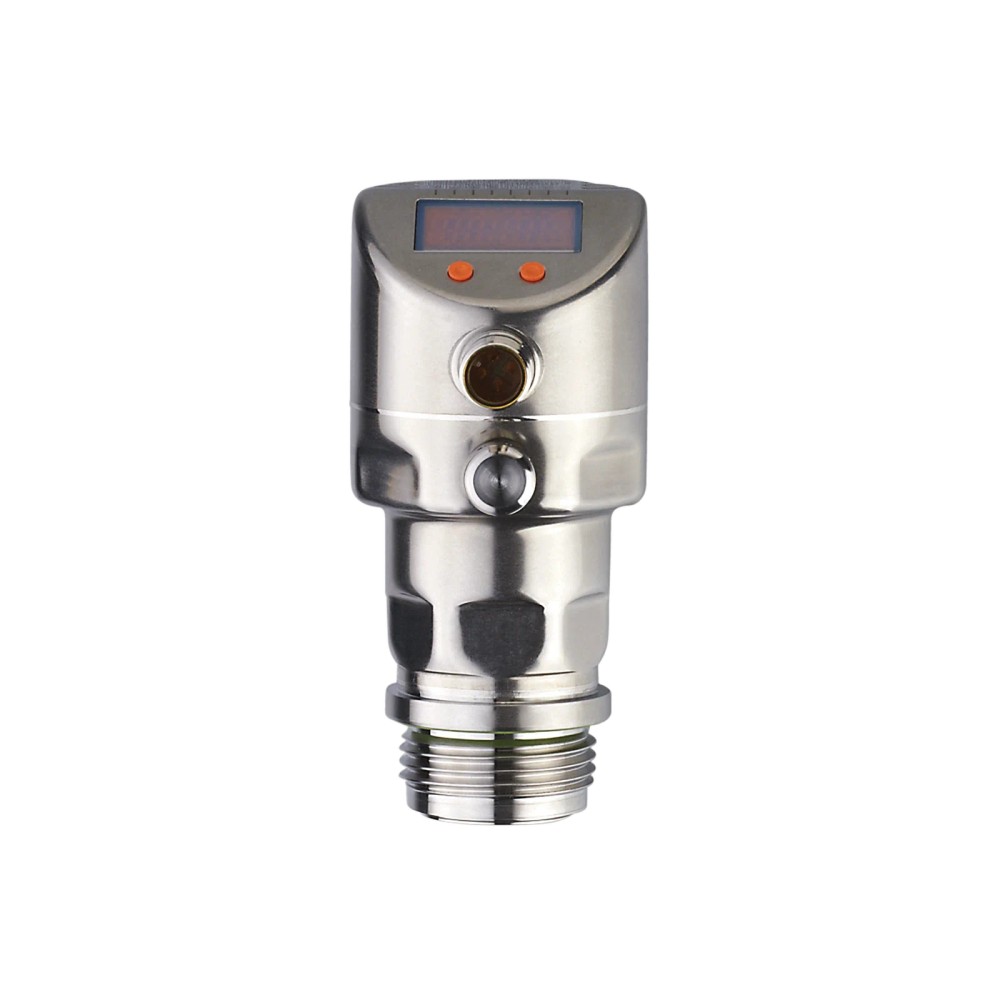

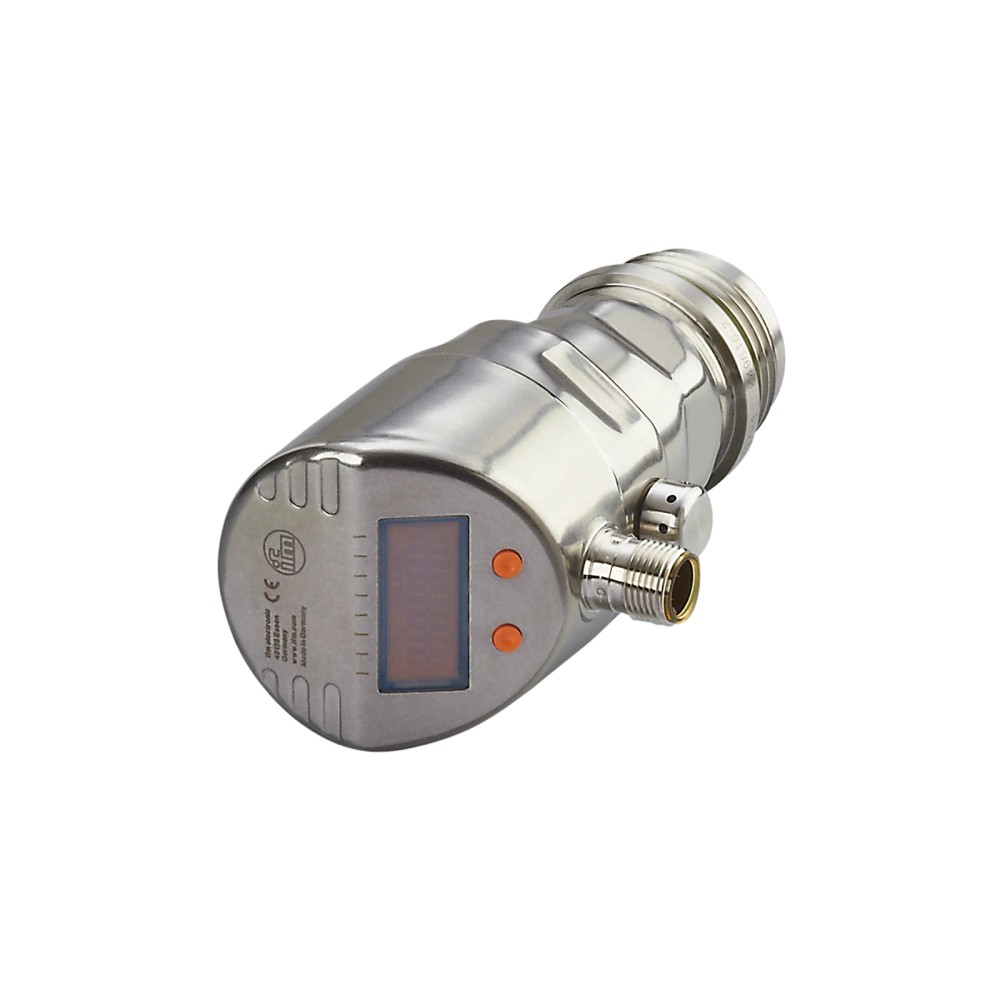

Sobre o Sensor de pressão ifm PI2799 com display, montagem faceada, faixa de -1 a 1 bar, IO-Link e conexão G 1 Aseptoflex Vario
O ifm PI2799 é um sensor eletrônico de pressão com montagem faceada e display, indicado no contexto do produto para aplicações na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa de -1 a 1 bar. Oferece IO-Link, sinal de comutação e saída analógica de 4 a 20 mA configurável. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | PI2799 |
| Tipo de montagem | Faceada frontalmente |
| Faixa de medição | -1 a 1 bar |
| Tipo de pressão | Pressão relativa e vácuo |
| Conexão de processo | G 1 externa, cone de vedação Aseptoflex Vario |
| Sinais/interfaces | Comutação, analógico 4 a 20 mA e IO-Link |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Temperatura do fluido | -25 a 125 °C; até 145 °C por no máximo 1 hora |
| Grau de proteção | IP67, IP68 e IP69K |
| Display | LED verde e amarelo; indicação alfanumérica de 4 dígitos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de medição de pressão relativa ou vácuo dentro da faixa de -1 a 1 bar.
- Montagem faceada em aplicações da indústria alimentícia e de bebidas, conforme descrição do produto.
- Instalações que utilizem conexão de processo G 1 externa com cone Aseptoflex Vario.
- Sistemas que possam utilizar sinal de comutação, saída analógica de 4 a 20 mA ou IO-Link.
⚠ Considere outro se precisa de:
- Não selecionar para medições fora da faixa de -1 a 1 bar ou acima dos limites de resistência à pressão informados pelo fabricante.
- Não presumir compatibilidade mecânica com conexões de processo diferentes de G 1 com cone de vedação Aseptoflex Vario.
- Não utilizar a temperatura de 145 °C como condição contínua: a ficha limita essa temperatura a no máximo 1 hora.
APLICAÇÕES E USO
- Aplicação explicitamente indicada: montagem faceada na indústria alimentícia e de bebidas; a escolha deve considerar a faixa de -1 a 1 bar, a conexão Aseptoflex Vario e as temperaturas especificadas.
- Medição de pressão relativa em linhas ou equipamentos de processo, desde que a pressão esteja dentro da faixa nominal e a conexão seja mecanicamente compatível.
- Medição de vácuo até o limite indicado na ficha, verificando a faixa de medição e a resistência contra vácuo.
- Integração em sistemas com IO-Link, saída de comutação ou sinal analógico 4 a 20 mA, após validação da interface elétrica e configuração.
- A ficha menciona meios pastosos e sólidos, além de fluidos líquidos e gasosos; a compatibilidade específica com o meio e as condições de limpeza não deve ser presumida sem validação do fabricante.
COMO ESCOLHER
Antes de comprar o Sensor de pressão ifm PI2799 com display, montagem faceada, faixa de -1 a 1 bar, IO-Link e conexão G 1 Aseptoflex Vario, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Sensor eletrônico de pressão faceado frontalmente e com display | Identificação do tipo de produto. |
| Modelo / SKU / part number | PI2799 | Código de identificação do produto. |
| Marca | ifm | Fabricante indicado na ficha. |
| Aplicação indicada | Montagem faceada para a indústria alimentícia e de bebidas | Descrição de aplicação do produto. |
| Meios informados | Meios pastosos e sólidos; fluidos líquidos e gasosos | Tipos de meios registrados na ficha; confirmar compatibilidade do meio e condições de processo com o fabricante. |
| Tipo de pressão | Pressão relativa e vácuo | Modos de pressão indicados. |
| Faixa de medição e limites de pressão | ||
|---|---|---|
| Faixa de medição | -1 a 1 bar; -1000 a 1000 mbar; -14,5 a 14,5 psi; -100 a 100 kPa | Faixa nominal indicada para medição. |
| Resistência à pressão | 10.000 mbar (10 bar; 145 psi; 1000 kPa) | Limite de resistência à pressão informado; não substitui a faixa de medição. |
| Pressão mínima de ruptura | 30.000 mbar (30 bar; 435 psi; 3000 kPa) | Valor de pressão de ruptura informado na ficha; não é condição de operação. |
| Resistência contra vácuo | -1000 mbar (-0,1 MPa) | Limite de resistência contra vácuo informado. |
| MAWP segundo CRN | 10 bar | Valor máximo de pressão de trabalho registrado para referência CRN. |
| Dados elétricos | ||
|---|---|---|
| Função elétrica | PNP/NPN | Funções de saída indicadas na ficha; verificar configuração e esquema de ligação. |
| Tensão de operação, 3 fios | 18 a 32 V DC | Faixa de alimentação informada para operação de 3 fios. |
| Tensão de operação, 2 fios | 20 a 32 V DC | Faixa de alimentação informada para operação de 2 fios. |
| Consumo de corrente, 3 fios | Menor que 45 mA | Consumo máximo informado para operação de 3 fios. |
| Consumo de corrente, 2 fios | 3,6 a 21 mA | Faixa informada para operação de 2 fios. |
| Carga máxima em 2 fios | 300 Ω | Carga máxima indicada para a configuração de 2 fios. |
| Classe de proteção elétrica | III | Classe indicada na ficha. |
| Proteção contra sobrecarga | Sim | Proteção indicada pelo fabricante. |
| Proteção contra curto-circuito | Sim, por impulso | Tipo de proteção contra curto-circuito informado. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Resistência mínima de isolamento | 100 MΩ a 500 V DC | Condição de ensaio indicada. |
| Saídas e sinais | ||
|---|---|---|
| Sinais disponíveis | Sinal de comutação, sinal analógico e IO-Link | Tipos de sinal indicados; disponibilidade e configuração dependem do modo de operação. |
| Saída analógica | 4 a 20 mA, invertível e com escala ajustável | Sinal analógico e possibilidades de configuração informadas. |
| Quantidade de saídas digitais | 2 | Quantidade registrada na ficha. |
| Quantidade de saídas analógicas | 1 | Quantidade registrada na ficha. |
| Frequência de comutação DC | 125 Hz | Frequência de comutação informada para corrente contínua. |
| Frequência de comutação | 125 Hz | Valor também registrado entre os atributos do produto. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface | IO-Link | Interface de comunicação indicada. |
| Revisão IO-Link | 1.0 | Revisão registrada na ficha. |
| Modo de transferência IO-Link | COM2, 38,4 kBaud | Taxa e modo de transferência informados. |
| Classe de master port exigida | A | Requisito de compatibilidade para a porta do master IO-Link. |
| Watchdog integrado | Sim | Recurso indicado na ficha. |
| Condições ambientais e temperatura | ||
|---|---|---|
| Temperatura do fluido | -25 a 125 °C; 145 °C por no máximo 1 hora | Limite informado para o fluido e condição temporária máxima. |
| Temperatura de operação | -25 a 125 °C | Faixa de operação indicada nos dados básicos. |
| Temperatura ambiente | -25 a 80 °C | Faixa ambiente registrada na ficha. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento indicada. |
| Grau de proteção | IP67, IP68 e IP69K | Graus de proteção declarados; respeitar as condições de ensaio e instalação do fabricante. |
| Ciclos de pressão mínimos | 100 milhões | Quantidade registrada na ficha. |
| MTTF | 160 anos | Valor de MTTF informado; não representa vida útil garantida. |
| Conexões e dados mecânicos | ||
|---|---|---|
| Conexão de processo | G 1 rosca externa com cone de vedação Aseptoflex Vario | Tipo de conexão mecânica de processo. |
| Tipo de montagem | Faceada frontalmente | Configuração de instalação indicada. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Conector e contatos informados. |
| Invólucro | Cilíndrico | Formato do invólucro registrado. |

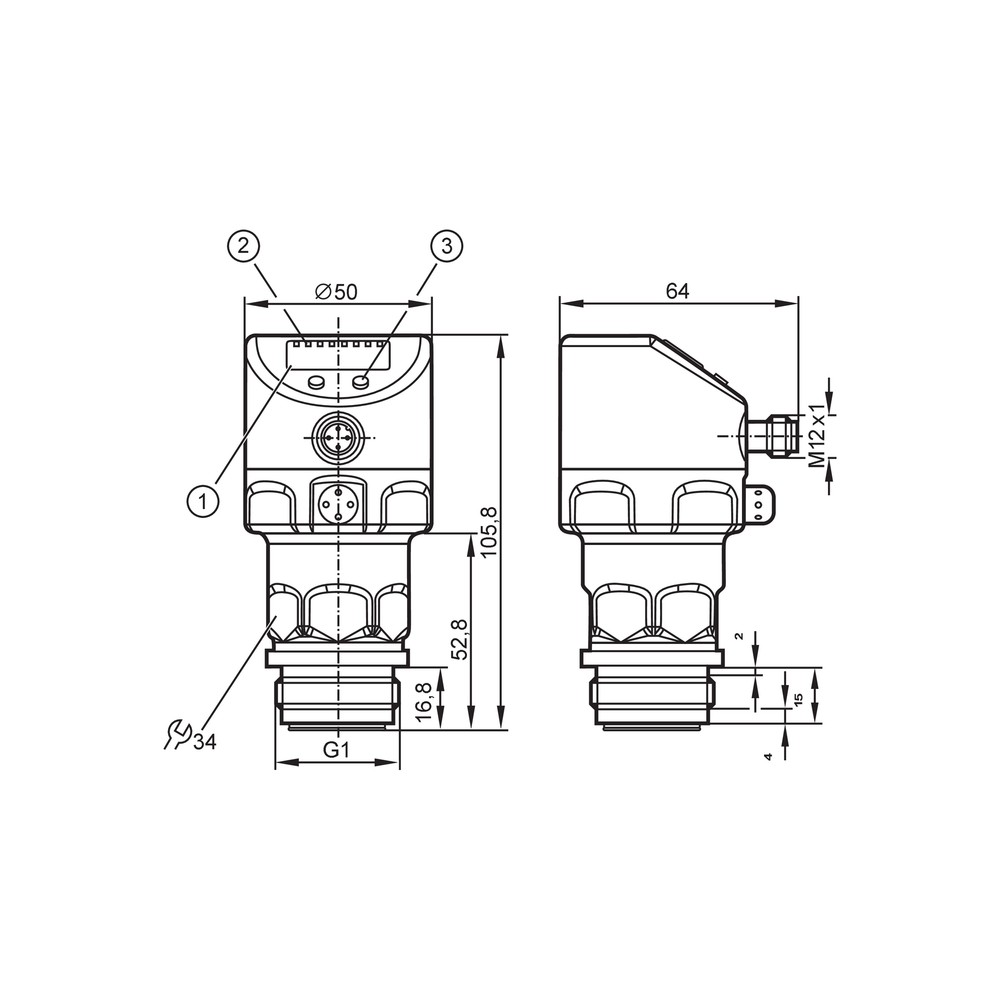

| Diâmetro | 50 mm | Dimensão registrada nos atributos do produto. |
| Comprimento | 105,8 mm | Dimensão registrada nos atributos do produto. |
| Dimensões resumidas | Ø 50 mm / comprimento 105,8 mm | Dimensões gerais informadas. |
| Peso | 359 g | Peso do produto registrado no dataset. |
| Materiais do corpo | 1.4404 (aço inoxidável 316L), FKM, PTFE, PBT, PEI e PFA | Materiais registrados para o corpo/conjunto. |

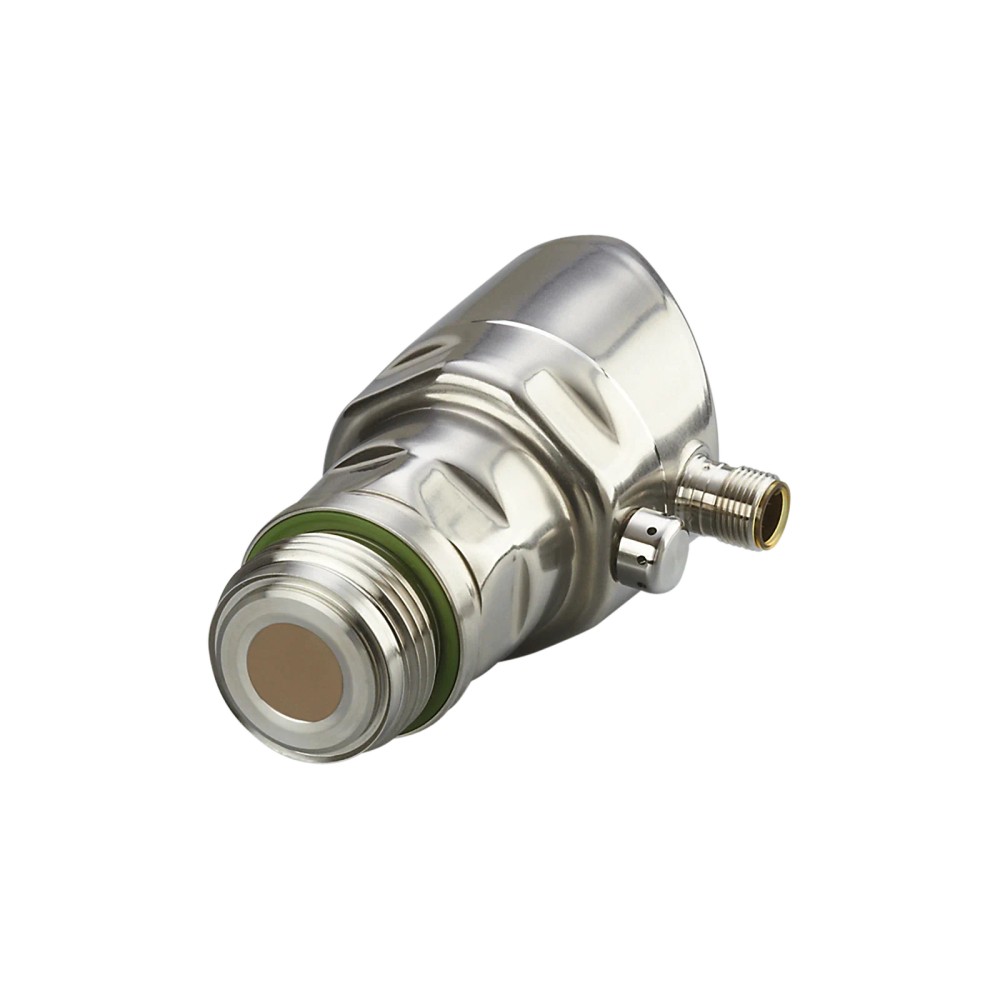

| Materiais em contato com o fluido | Cerâmica (99,9% Al2O3), aço inoxidável 1.4435 (316L) e PTFE | Materiais da área em contato com o fluido. |
| Características de superfície | Ra < 0,4 µm; Rz = 4 µm | Valores de superfície informados para materiais em contato com o fluido. |
| Display e elementos de operação | ||
|---|---|---|
| Display | LED verde para unidade, LED amarelo para status de chaveamento e exibição alfanumérica de 4 dígitos | Elementos de indicação registrados na ficha. |
| Tempos de resposta e prontidão | ||
|---|---|---|
| Retardo de prontidão, 2 fios | 1 s | Tempo informado para operação de 2 fios. |
| Retardo de prontidão, 3 fios | 0,5 s | Tempo informado para operação de 3 fios. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Instalação com contraparte G 1 e cone de vedação Aseptoflex Vario, para pressão dentro de -1 a 1 bar | ✓ | Corresponde à conexão de processo e à faixa de medição especificadas. |
| Sistema IO-Link com master port classe A e comunicação COM2 | ✓ | A ficha indica IO-Link revisão 1.0, COM2 a 38,4 kBaud e classe A exigida. |
| Sistema de aquisição com entrada analógica compatível com 4 a 20 mA | ✓ | O sensor disponibiliza saída de 4 a 20 mA, invertível e com escala ajustável; validar a configuração e a ligação. |
| Processo cuja pressão excede a faixa de medição de -1 a 1 bar | ✗ | A condição está fora da faixa de medição nominal informada; a resistência à pressão não amplia a faixa de medição. |
| Conexão mecânica diferente de G 1 Aseptoflex Vario, sem adaptador validado | ✗ | A ficha identifica uma conexão específica; não há evidência de compatibilidade mecânica direta com outras conexões. |
| Fluido a 145 °C por período superior a 1 hora | ✗ | A temperatura máxima de 145 °C está especificada somente para no máximo 1 hora; a faixa indicada para o fluido é -25 a 125 °C. |
INSTALAÇÃO
Como instalar o Sensor de pressão ifm PI2799 com display, montagem faceada, faixa de -1 a 1 bar, IO-Link e conexão G 1 Aseptoflex Vario
- Confirme que a faixa de processo requerida está dentro de -1 a 1 bar e verifique os limites de pressão aplicáveis.
- Verifique se a contraparte é G 1 com cone de vedação Aseptoflex Vario e se a montagem faceada é compatível com o ponto de instalação.
- Confirme que o fluido e a temperatura estão dentro dos limites informados; 145 °C é permitido somente por até 1 hora.
- Instale o sensor conforme as instruções e os requisitos de vedação do fabricante; consulte o datasheet para os detalhes de montagem e torque.
- Conecte o M12 codificação A de 4 contatos ao circuito apropriado, respeitando o esquema de ligação e a faixa de alimentação correspondente à operação de 2 ou 3 fios.
- Configure e valide a saída necessária — comutação, 4 a 20 mA ou IO-Link — e confirme a indicação no display antes de colocar o processo em operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display não acende. | Alimentação ausente, tensão fora da faixa aplicável ou conexão M12 incorreta. | Meça a tensão no conector e compare com a faixa para operação de 2 ou 3 fios; confira a ligação no datasheet. |
| O valor de pressão exibido não corresponde ao esperado. | Faixa de processo incompatível, configuração de escala ou sinal diferente do esperado. | Compare a pressão aplicada com a faixa de -1 a 1 bar e revise a configuração do sinal e da escala. |
| O sistema IO-Link não estabelece comunicação. | Master port incompatível com a classe exigida, parâmetros de comunicação incorretos ou ligação inadequada. | Confirme classe A, revisão IO-Link 1.0, COM2 a 38,4 kBaud e a conexão elétrica conforme o datasheet. |
| Há vazamento ou instabilidade após a montagem. | Contraparte ou sistema de vedação incompatível com a conexão G 1 Aseptoflex Vario, ou montagem incorreta. | Inspecione a conexão e a vedação, confirme a compatibilidade mecânica e siga as instruções de instalação do fabricante. |
