Sensor de Pressão IFM PI2794 - Display e IO-Link

Pré-visualizar: PI2794 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link

PI2794 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link

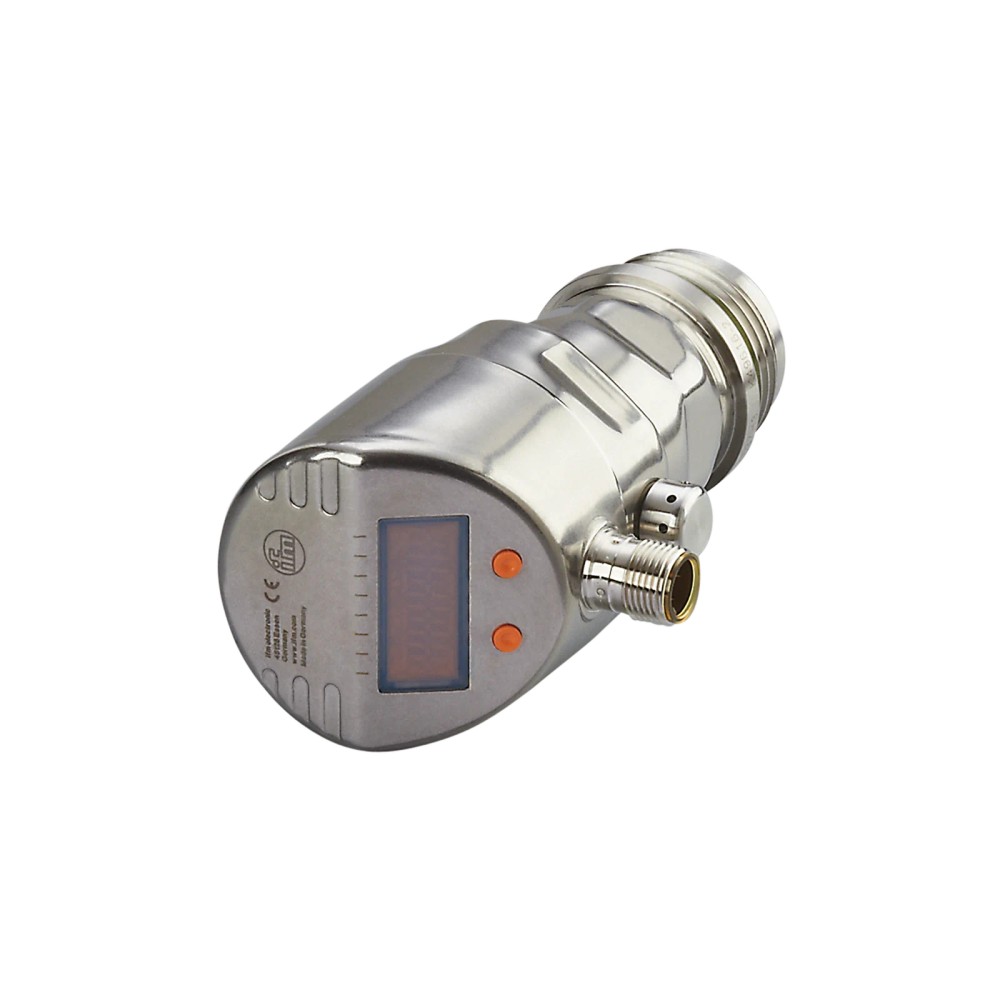

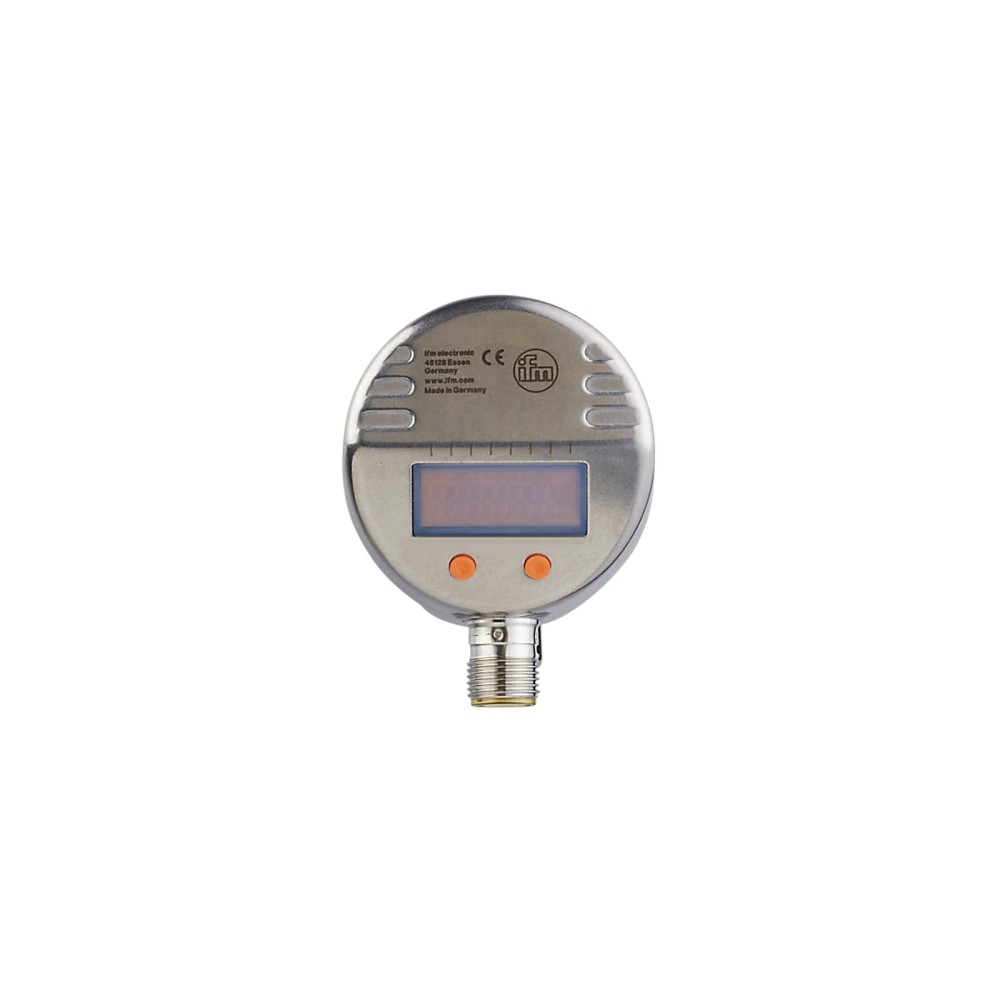

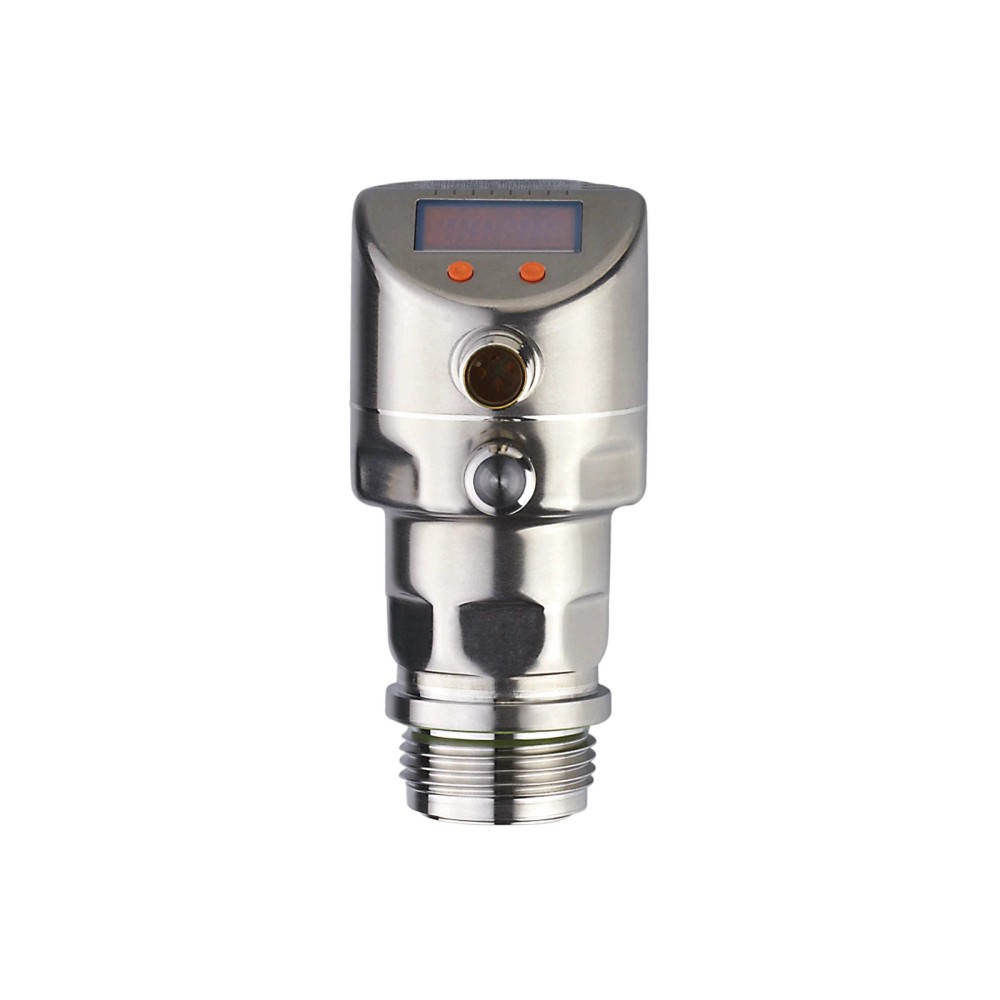

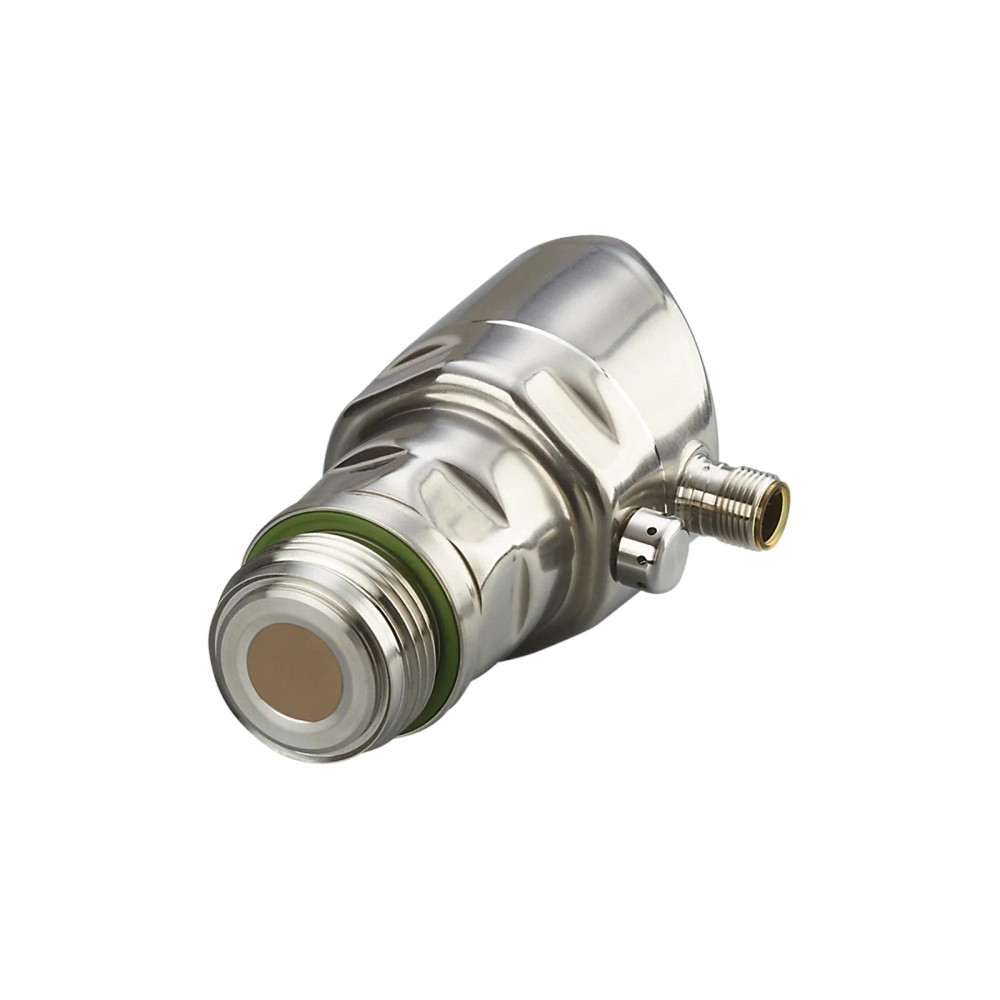

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2794
EAN: 4021179244251
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PI2794 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de medição

-1 a 10 bar

Conexão de processo

G 1 externa, Aseptoflex Vario

Saída analógica

4...20 mA, invertível e com escala ajustável

Comunicação

IO-Link, revisão 1.0; modo SIO disponível

Conexão elétrica

M12 A-coded, 4 contatos

Montagem

Faceada frontalmente

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PI2794 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link

O PI2794 é um sensor eletrônico de pressão faceado frontalmente, com display digital, destinado à medição de pressão relativa e vácuo. Seu alcance é de -1 a 10 bar e oferece sinal de comutação, saída analógica de 4...20 mA e comunicação IO-Link. A conexão de processo é G 1 com cone de vedação Aseptoflex Vario; a conexão elétrica é M12 de 4 contatos. A ficha indica aplicação em instalações da indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	PI2794
Faixa de medição	-1...10 bar; -14,5...145 psi; -0,1...1 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario
Sinais de saída	Comutação, analógico 4...20 mA invertível e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25...125 °C; máximo de 145 °C por 1 h
Grau de proteção	IP 67, IP 68 e IP 69K
Display	Alfanumérico de 4 dígitos
Materiais em contato com o fluido	Cerâmica 99,9% Al2O3, aço inoxidável 1.4435/316L e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, respeitando faixa, conexão e temperaturas especificadas.
Instalações que necessitem de display local, saídas de comutação, sinal analógico 4...20 mA ou comunicação IO-Link.
Aplicações com conexão de processo G 1 externa e vedação Aseptoflex Vario.

⚠ Considere outro se precisa de:

Aplicações cuja pressão medida ultrapasse a faixa de -1...10 bar; a resistência à pressão informada de 50 bar não amplia a faixa de medição.
Instalações que exijam conexão de processo diferente de G 1 com cone Aseptoflex Vario sem adaptador compatível validado.
Aplicações com temperatura do fluido superior a 125 °C em operação contínua; 145 °C é permitido apenas por até 1 h, conforme ficha.

APLICAÇÕES E USO

Aplicação declarada: medição faceada de pressão em equipamentos da indústria alimentícia e de bebidas, com seleção de conexão G 1 Aseptoflex Vario e materiais de contato compatíveis com o processo.
Uso em processos com meios pastosos e sólidos, ou fluidos líquidos e gasosos, conforme meios listados na ficha; verificar compatibilidade química e condições de limpeza com o fabricante.
Possibilidade de integração a sistemas de controle por IO-Link, sinal analógico 4...20 mA ou saída de comutação, desde que a alimentação, entradas e configurações do sistema correspondam às especificações do sensor.
Operação térmica do fluido entre -25 e 125 °C; a ficha admite 145 °C por no máximo 1 h. A temperatura ambiente especificada é -25...80 °C.
A faixa de medição é -1...10 bar; não utilizar a resistência à pressão ou a pressão de ruptura como faixa normal de medição.

COMO ESCOLHER

Antes de comprar o PI2794 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link, verifique estes pontos:

Escolha o PI2794 quando

A faixa necessária estiver entre -1 e 10 bar, a montagem requerida for faceada e a instalação aceitar conexão G 1 Aseptoflex Vario. Considere também a necessidade de display, saída 4...20 mA, chaveamento ou IO-Link.

Avalie outra configuração quando

A conexão mecânica requerida não for G 1 Aseptoflex Vario, a faixa medida estiver fora de -1...10 bar ou a temperatura do fluido exceder os limites indicados. Para avaliar outro modelo, compare a faixa, conexão, sinais e condições operacionais no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Modelo / SKU	PI2794	Identificação do produto.
GTIN	4021179244251	Código comercial informado no anúncio.
Tipo de produto	Sensor de pressão eletrônico, faceado frontalmente e com display	Descrição funcional informada na ficha.
Aplicação indicada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação declarada no catálogo.
Substâncias / meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; verificar compatibilidade de materiais e processo.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados pelo fabricante.

Faixa de medição e pressão
Alcance de medição	-1...10 bar / -14,5...145 psi / -0,1...1 MPa	Faixa de medição nominal.
Intervalo de indicação	0,01 bar / 0,1 psi / 0,001 MPa	Intervalos informados para as unidades correspondentes.
Ponto de comutação SP	-0,98...10 bar / -14,2...145 psi / -0,098...1 MPa	Faixa de ajuste declarada para SP.
Ponto de comutação e retorno rP	-1...9,98 bar / -14,5...144,7 psi / -0,1...0,998 MPa	Faixa de ajuste declarada para rP.
Ponto inicial do sinal analógico	-1...7,5 bar / -14,5...108,7 psi / -0,1...0,75 MPa	Faixa ajustável para o início do sinal analógico.
Ponto final do sinal analógico	1,5...10 bar / 21,8...145 psi / 0,15...1 MPa	Faixa ajustável para o final do sinal analógico.
Resistência à pressão	50 bar / 725 psi / 5 MPa	Limite de resistência informado; não é a faixa de medição.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Valor de ruptura informado na ficha; não representa pressão de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de vácuo informado.
MAWP em aplicações segundo CRN	50 bar / 725 psi / 5 MPa	Valor especificado para aplicações segundo CRN.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada de ciclos de pressão.

Dados elétricos e alimentação
Tensão de operação, 2 fios	20...32 V DC	Faixa de alimentação para configuração de 2 fios.
Tensão de operação, 3 fios	18...32 V DC	Faixa de alimentação para configuração de 3 fios.
Consumo de corrente, 2 fios	3,6...21 mA	Consumo informado para operação de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite de consumo informado para operação de 3 fios.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Resistência mínima de isolamento	100 MΩ (500 V DC)	Condição de ensaio declarada.
Watchdog integrado	Sim	Função indicada na ficha.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética listadas.

Saídas e sinais
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link	Tipos de sinal disponíveis; configuráveis conforme ficha.
Saída analógica	4...20 mA, invertível e com escala ajustável	Saída de corrente declarada.
Quantidade de saídas digitais	2	Quantidade informada pelo catálogo.
Quantidade de saídas analógicas	1	Quantidade informada pelo catálogo.
Função elétrica	PNP/NPN	Tipo elétrico indicado; validar configuração com a entrada do controlador.
Dados de processo binários	2	Quantidade declarada para comunicação.
Dados de processo analógicos	1	Quantidade declarada para comunicação.
Ajuste de fábrica	SP1 = 2,50 bar; rP1 = 2,30 bar; SP2 = 7,50 bar; rP2 = 7,30 bar; ASP = 0,00 bar; AEP = 10,00 bar; dAP = 0,06 s; dAA = 0,03 s	Valores de fábrica declarados na ficha; verificar configuração antes da partida.

Precisão e estabilidade
Repetibilidade	< ±0,1 % da duração	Valor informado na ficha.
Desvio de histerese	< ±0,15 % da duração (turn down 1:1)	Condição de referência declarada.
Desvio de linearidade	< ±0,15 % da duração (turn down 1:1)	Condição de referência declarada.
Desvio de características	< ±0,2 % da duração (turn down 1:1; linearidade, histerese e repetibilidade; ajuste do ponto limite conforme DIN EN IEC 62828-1)	Condição e referência indicadas pelo fabricante.
Precisão do ponto de ajuste	< ±0,2 % da duração (turn down 1:1)	Valor informado para o ponto de ajuste.
Estabilidade ao longo do tempo	< ±0,1 % da duração (turn down 1:1; por ano)	Estabilidade anual declarada.
Coeficiente de temperatura da amplitude	< ±0,15 % da duração / 10 K (0...70 °C)	Condição térmica de referência declarada.
Coeficiente de temperatura do ponto zero	< ±0,05 % da duração / 10 K (0...70 °C)	Condição térmica de referência declarada.

Tempos de resposta e amortecimento
Tempo de resposta da saída analógica, 2 fios	45 ms	Valor declarado para operação de 2 fios.
Tempo de resposta da saída analógica, 3 fios	7 ms	Valor declarado para operação de 3 fios.
Tempo mínimo de resposta da saída de comutação dAP, 3 fios	3 ms	Valor declarado para operação de 3 fios.
Tempo mínimo do ciclo do processo	2,3 ms	Valor declarado para o ciclo do processo.
Retardo de prontidão, 2 fios	1 s	Tempo informado após alimentação em configuração de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado após alimentação em configuração de 3 fios.
Amortecimento do valor de processo dAP	0...30 s	Faixa ajustável declarada.
Amortecimento da saída analógica dAA	0,01...99,99 s	Faixa ajustável declarada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada para comunicação digital.
Revisão IO-Link	1.0	Revisão indicada na ficha.
Modo SIO	Sim	Modo de operação indicado.
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade e tipo de transferência declarados.
Classe de master port exigida	A	Classe exigida conforme ficha.
Device ID suportado	Modo de operação default: 157	Identificação indicada para o modo default.

Display e elementos de operação
Display	Digital, alfanumérico de 4 dígitos	Exibição de funções e valores de medição.
Unidades do display	bar; psi; MPa; % da amplitude	Unidades indicadas na ficha.
LED da unidade do display	Verde	Cor indicada para o LED da unidade.
LED de status de chaveamento	Amarelo	Cor indicada para o status de chaveamento.
Interface de controle	Dois botões de configuração	Elementos de operação informados no anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa ambiente declarada.
Temperatura do fluido / conexão	-25...125 °C; 145 °C por no máximo 1 h	Limite de temperatura do fluido declarado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus declarados; a aplicação deve respeitar as condições de ensaio e instalação do fabricante.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Condição de ensaio declarada.

Conexões, materiais e construção
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Tipo de montagem	Faceada frontalmente	Configuração de montagem indicada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos especificados.
Materiais em contato com o fluido	Cerâmica (99,9% Al2O3); aço inoxidável 1.4435/316L; PTFE	Materiais declarados para as partes em contato com o fluido.
Materiais de construção	Aço inoxidável 1.4404/316L, FKM, PTFE, PBT, PEI e PFA	Materiais de construção listados no catálogo.
Características da superfície	Ra < 0,4 µm; Rz = 4 µm	Acabamento superficial indicado para os materiais em contato com o fluido.
Formato	Cilíndrico com face frontal plana	Descrição construtiva do anúncio.
Acabamento	Metálico polido	Acabamento indicado no anúncio.
Diâmetro	50 mm	Dimensão indicada no catálogo.
Comprimento	105,8 mm	Dimensão indicada no catálogo.
Peso	351,8 g	Peso informado no catálogo.
Contatos	Banhados a ouro	Característica especial declarada.

Dados regulatórios e outros
NCM	9026.20.90	Classificação fiscal informada.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
MTTF	160 anos	Valor de MTTF indicado no catálogo; não equivale a vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0; COM2, 38,4 kBaud; classe de master port A exigida; modo SIO disponível.

• Saída analógica de corrente 4...20 mA, invertível e com escala ajustável.

• Saídas de comutação com função elétrica PNP/NPN; a configuração deve corresponder à entrada do sistema de controle.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos banhados a ouro. Alimentação indicada: 18...32 V DC em operação de 3 fios ou 20...32 V DC em operação de 2 fios. Confirmar pinagem no datasheet antes da ligação.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario; montagem faceada frontalmente. A compatibilidade mecânica depende da contraparte e da vedação correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link com porta classe A e suporte à comunicação indicada	✓	A ficha especifica IO-Link revisão 1.0, COM2 e classe de master port A.
Entrada analógica compatível com corrente 4...20 mA	✓	O sensor disponibiliza saída analógica 4...20 mA, invertível e com escala ajustável.
Entrada digital que aceite saída PNP ou NPN configurada conforme o sensor	✓	A função elétrica informada é PNP/NPN; confirme a configuração e a interface do controlador.
Conexão de processo G 1 externa com interface Aseptoflex Vario correspondente	✓	Essa é a conexão de processo especificada para o produto.
Processo que opere continuamente com fluido acima de 125 °C	✗	A temperatura do fluido especificada é -25...125 °C; 145 °C é indicada somente por no máximo 1 h.
Medição fora da faixa de -1...10 bar	✗	A faixa de medição declarada termina em 10 bar e inicia em -1 bar.

INSTALAÇÃO

Como instalar o PI2794 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link

Confirme que a faixa de processo necessária está dentro de -1...10 bar e que as temperaturas ambiente e do fluido atendem aos limites especificados.
Verifique a compatibilidade mecânica da conexão G 1 externa e do cone de vedação Aseptoflex Vario com a tomada de processo.
Instale o sensor para montagem faceada conforme as instruções do fabricante e os requisitos de vedação da conexão; consulte o datasheet para procedimento e torque aplicáveis.
Conecte o M12 A-coded de 4 contatos ao cabo ou dispositivo compatível, consultando a pinagem oficial antes de energizar.
Alimente o sensor dentro da faixa DC correspondente à configuração de 2 ou 3 fios e confirme a compatibilidade da entrada PNP/NPN, analógica ou do mestre IO-Link.
Após a instalação, configure pontos de comutação, escala analógica e amortecimento conforme o processo e valide a leitura no display e no sistema de controle.

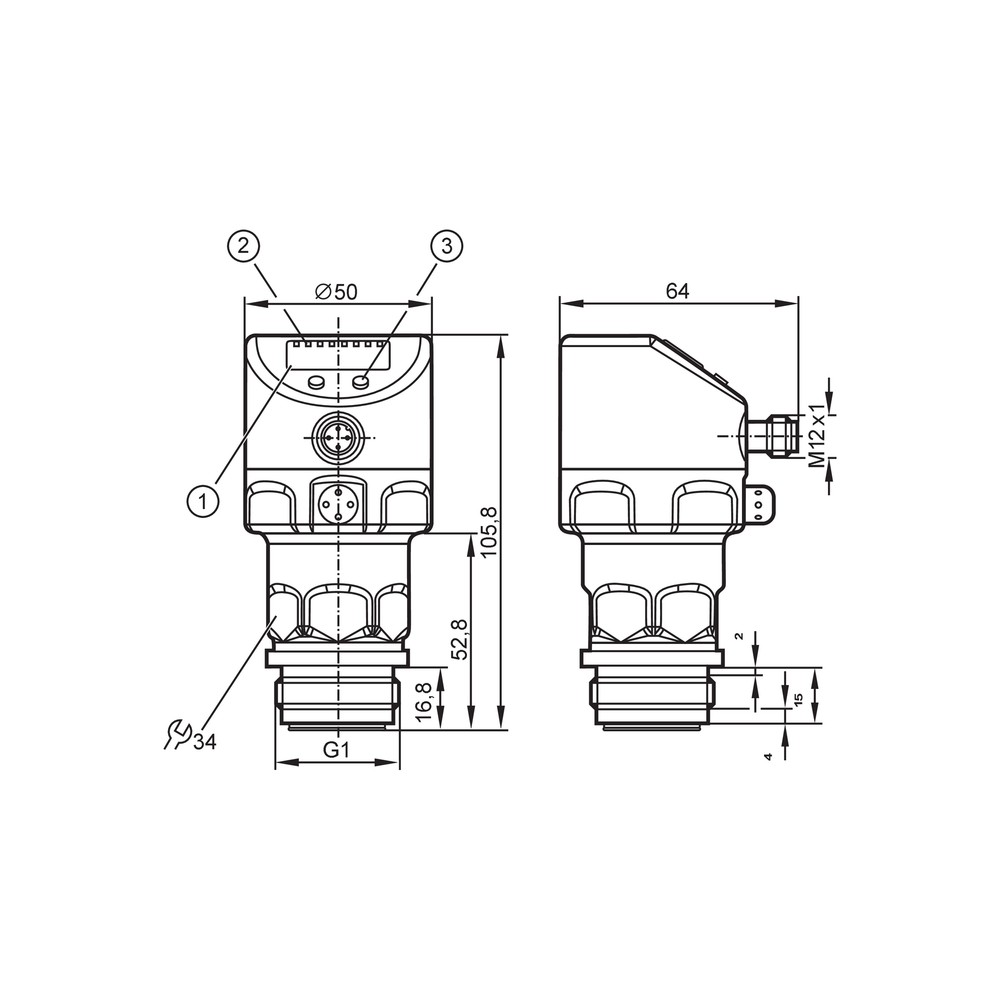

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Porta mestre, modo de operação, Device ID, alimentação ou cabeamento M12 incompatível com os requisitos informados.	Confirme porta classe A, revisão IO-Link 1.0, COM2 a 38,4 kBaud, modo default Device ID 157, alimentação e pinagem no datasheet.
A leitura analógica não corresponde à pressão apresentada ou esperada.	Escala ASP/AEP, sentido do sinal 4...20 mA ou tipo de entrada do controlador configurado incorretamente.	Compare os valores de início e fim da escala e o sentido configurado no sensor com a configuração da entrada analógica e verifique a corrente medida.
A saída de comutação não muda no ponto esperado.	Pontos SP/rP, configuração PNP/NPN, modo de saída ou lógica de controle não correspondentes à aplicação.	Confira os ajustes SP e rP, a função PNP/NPN e a compatibilidade elétrica da entrada digital; compare a indicação de status no display.
Há indicação instável ou discrepante em relação ao processo.	Conexão de processo ou vedação inadequada, condições de processo fora da faixa, ou amortecimento configurado de modo incompatível com a dinâmica desejada.	Verifique a montagem e vedação Aseptoflex Vario, compare pressão e temperatura com os limites da ficha e revise dAP/dAA e a leitura de referência.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2794 em português (Datasheet) Desenho em escala PI2794 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI2794 e para que serve?

É um sensor eletrônico de pressão faceado frontalmente, com display, para medir pressão relativa e vácuo. A ficha indica aplicação em instalações da indústria alimentícia e de bebidas.

Quais sinais e comunicação o sensor oferece?

Oferece saídas de comutação, sinal analógico de 4...20 mA e IO-Link. A ficha também informa modo SIO disponível.

O produto acompanha cabo M12 ou outros acessórios?

A ficha do anúncio não lista acessórios incluídos. O sensor possui conexão elétrica M12 A-coded de 4 contatos; confirme os itens fornecidos com o vendedor antes da compra.

Ele serve para uma conexão de processo G 1 comum?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. Não presuma compatibilidade com qualquer tomada G 1 sem confirmar a interface mecânica e a vedação.

Posso usar este sensor acima de 10 bar porque ele resiste a 50 bar?

Não para medir fora da faixa especificada: o alcance de medição é -1...10 bar. Os 50 bar são resistência à pressão, não uma faixa de medição.

Posso usar o sensor continuamente com fluido a 145 °C?

Não; a temperatura do fluido é especificada até 125 °C em operação, com 145 °C permitidos somente por no máximo 1 hora.

O display funciona, mas o controlador não recebe sinal: o que devo verificar?

Verifique primeiro alimentação, pinagem M12 e tipo de entrada do controlador. Para IO-Link, confirme também porta classe A e comunicação COM2 a 38,4 kBaud; para a saída analógica, confira escala e configuração 4...20 mA.

A saída de comutação não atua no ponto configurado; preciso trocar o sensor?

Não conclua isso antes de conferir SP/rP, a configuração PNP/NPN e a compatibilidade da entrada digital. Verifique também a indicação de status no display e o ponto de pressão aplicado.

Quando devo escolher este modelo em vez de outro sensor de pressão?

Escolha o PI2794 quando a faixa -1...10 bar, montagem faceada e conexão G 1 Aseptoflex Vario atenderem ao processo e forem necessários display ou sinais analógico, de comutação ou IO-Link. Se algum desses requisitos diferir, compare as especificações do outro modelo no datasheet.

Quais cuidados devo ter na instalação?

Confirme a conexão e vedação Aseptoflex Vario, a pinagem do M12 e a tensão de alimentação correspondente à ligação de 2 ou 3 fios. Consulte o datasheet do fabricante para instruções detalhadas de montagem e ligação.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Interface de conexão de processo indicada para a rosca externa G 1 do sensor. (Ref.: conexão de processo)

IO-Link

Interface de comunicação digital do sensor, especificada na revisão 1.0 e em COM2. (Ref.: interface de comunicação)

SP/rP

Parâmetros de ponto de comutação e retorno usados para definir a atuação e o retorno da saída. (Ref.: ponto de comutação SP e ponto de comutação e retorno rP)

ASP/AEP

Parâmetros de início e fim da escala da saída analógica. (Ref.: ponto inicial e ponto final do sinal analógico)

dAP/dAA

Parâmetros de amortecimento do valor de processo e da saída analógica. (Ref.: amortecimento do valor de processo e amortecimento da saída analógica)

Ligações relacionadas com "PI2794 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link"
