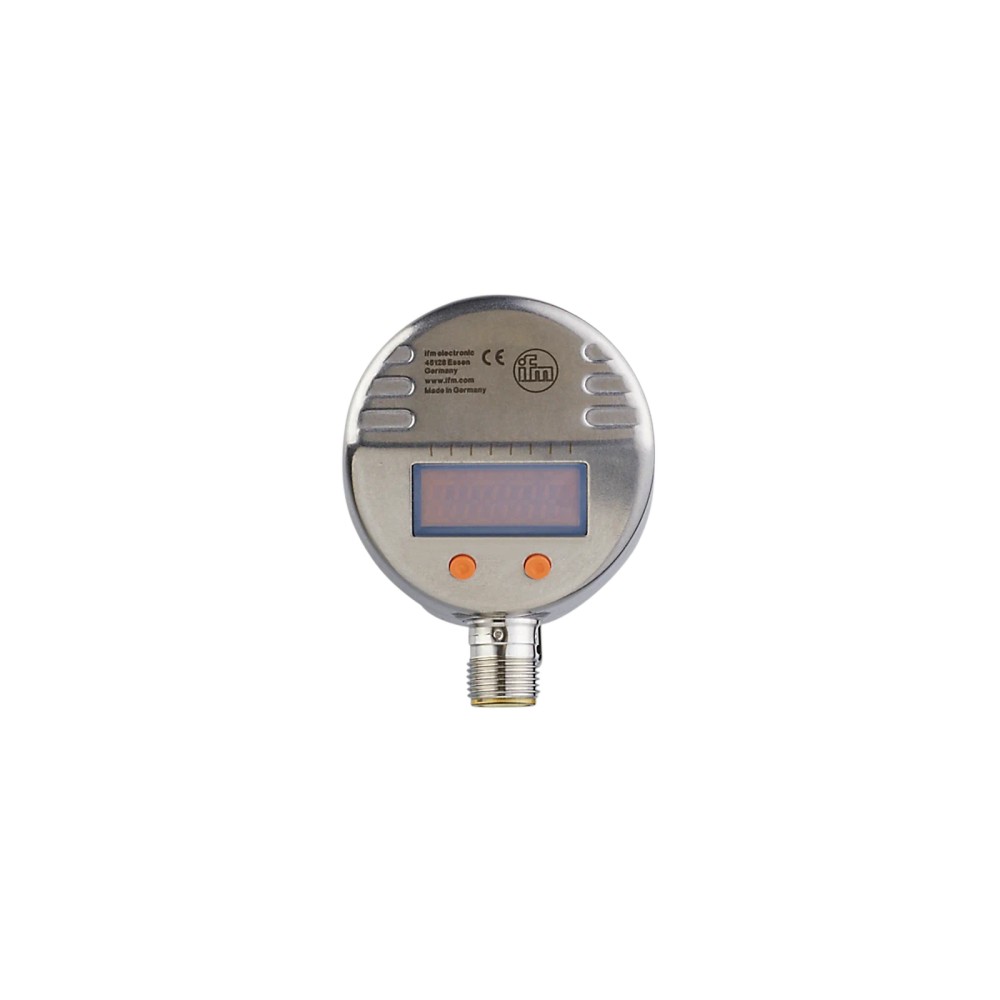

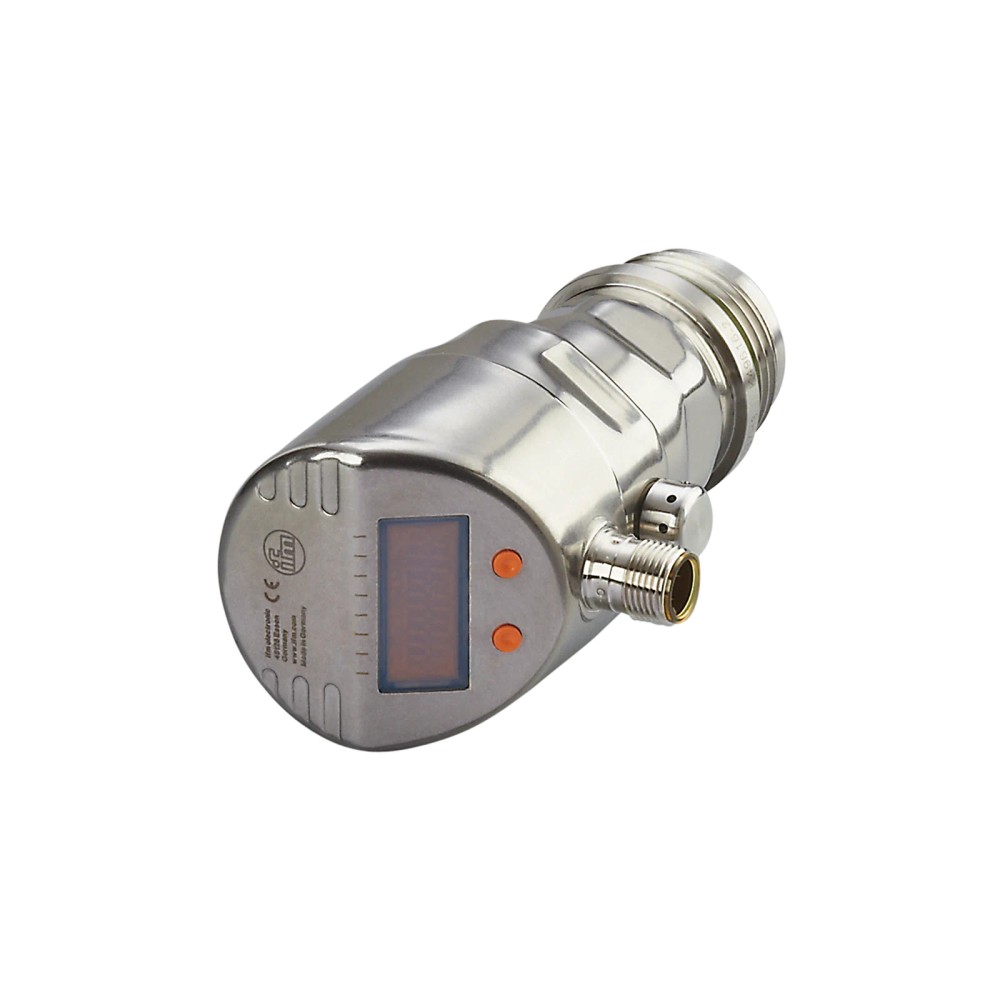

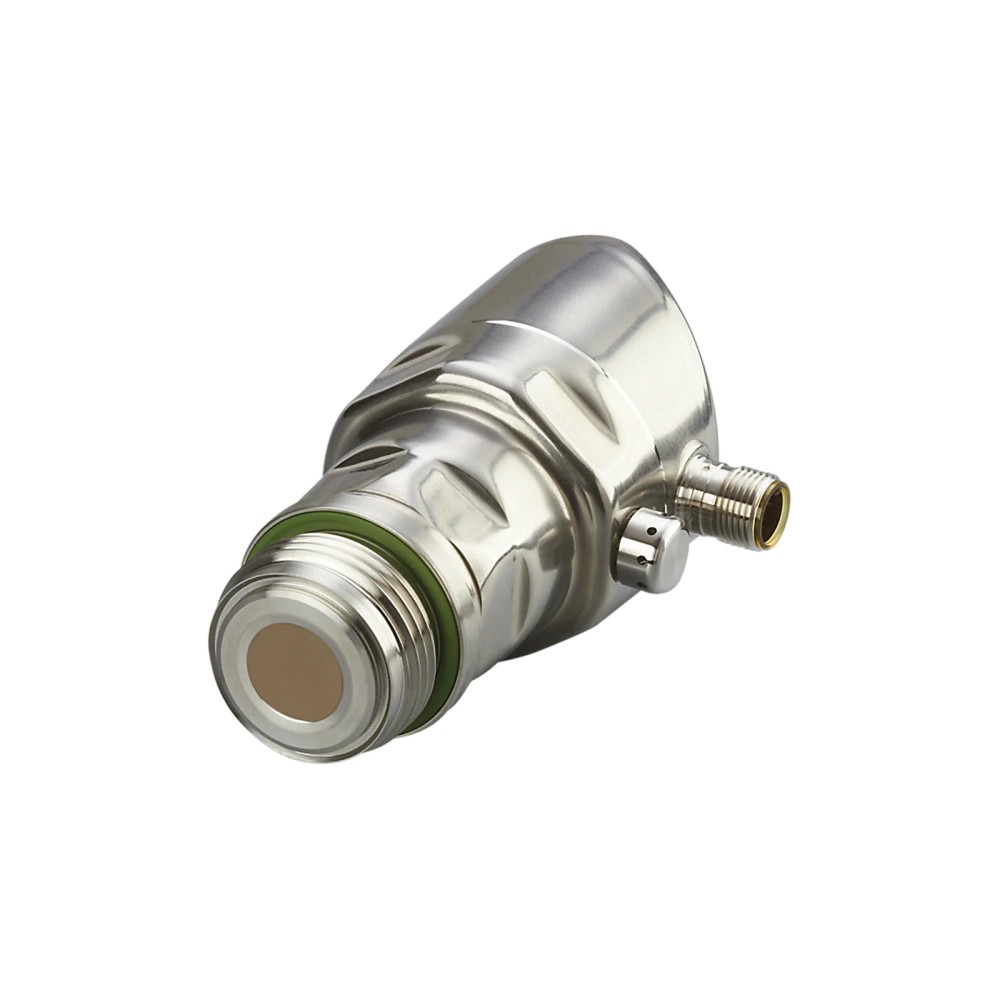

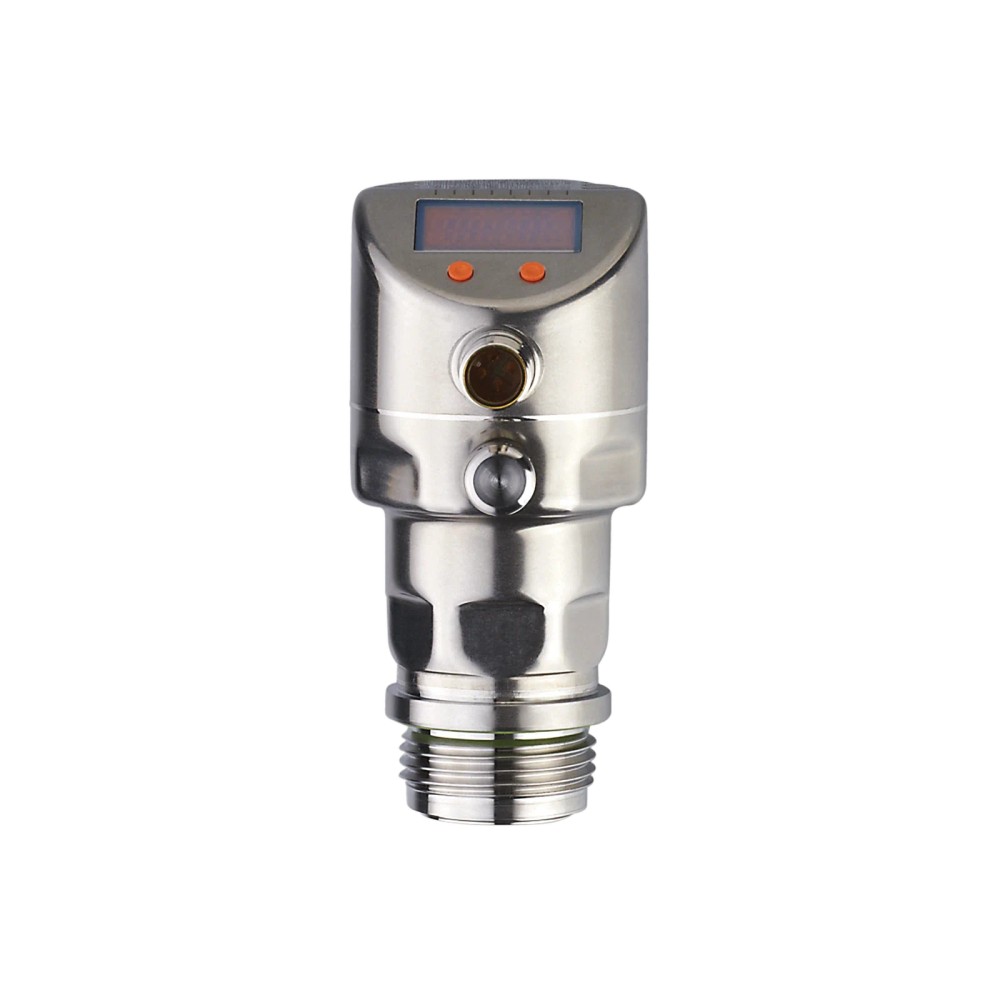

Sobre o Sensor de pressão IFM PI2797 com display, montagem faceada, -0,05 a 1 bar e IO-Link
O IFM PI2797 é um sensor eletrônico de pressão relativa com display integrado, destinado à medição de pressão em aplicações de montagem faceada. A faixa de medição é de -0,05 a 1 bar, com conexão de processo G 1 e cone de vedação Aseptoflex Vario. Disponibiliza sinal de comutação, saída analógica de 4 a 20 mA e comunicação IO-Link. A ficha indica aplicação na indústria de alimentos e bebidas e compatibilidade com meios pastosos, sólidos, líquidos e gasosos.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -0,05 a 1 bar |
| Tipo de pressão | Relativa |
| Conexão de processo | G 1 externa com cone de vedação Aseptoflex Vario |
| Sinais | Comutação, analógico 4 a 20 mA e IO-Link |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Temperatura do fluido | -25 a 125 °C; máximo de 145 °C por 1 hora |
| Temperatura ambiente | -25 a 80 °C |
| Grau de proteção | IP67, IP68 e IP69K |
| Materiais em contato com o fluido | Cerâmica 99,9% Al2O3, aço inoxidável 1.4435/316L e PTFE |
| Dimensões e massa | Ø 50 mm x 105,8 mm; 356 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de pressão relativa em processos de alimentos e bebidas com montagem faceada.
- Aplicações com meios pastosos, sólidos, líquidos ou gasosos, conforme a descrição do produto.
- Instalações que utilizem a conexão de processo G 1 com cone Aseptoflex Vario e sinal analógico, de comutação ou IO-Link.
- Processos cuja temperatura do fluido esteja entre -25 e 125 °C, ou até 145 °C por no máximo 1 hora, respeitando os demais limites de instalação.
⚠ Considere outro se precisa de:
- Não selecionar para uma faixa de pressão que exceda -0,05 a 1 bar como faixa de medição; confirme no projeto se a pressão de operação e os picos estão dentro dos limites informados para resistência à pressão e pressão de estouro.
- Não especificar para conexão de processo diferente de G 1 externa com cone Aseptoflex Vario sem validar a compatibilidade mecânica e a vedação.
- Não usar a saída analógica como se fosse outro padrão de sinal: a ficha informa 4 a 20 mA, invertível e com escala ajustável.
- A ficha não comprova compatibilidade com materiais de processo diferentes dos materiais de contato informados; valide a compatibilidade química antes de aplicar.
APLICAÇÕES E USO
- Aplicação declarada: medição de pressão em montagem faceada na indústria alimentícia e de bebidas.
- Aplicação descrita para meios pastosos e sólidos, além de fluidos líquidos e gasosos; confirme a compatibilidade química dos materiais de contato com o meio específico.
- Possibilidade de integração a sistemas que recebam saída analógica de 4 a 20 mA ou sinais de comutação; a configuração elétrica deve ser conferida antes da instalação.
- Possibilidade de comunicação com mestre IO-Link compatível com revisão 1.0 e COM2 a 38,4 kBaud; confirmar os requisitos do controlador e a configuração do dispositivo.
- A temperatura de processo deve respeitar -25 a 125 °C, com operação a 145 °C limitada a 1 hora; temperatura ambiente especificada de -25 a 80 °C.
COMO ESCOLHER
Antes de comprar o Sensor de pressão IFM PI2797 com display, montagem faceada, -0,05 a 1 bar e IO-Link, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | IFM | Marca informada para o produto. |
| Modelo e SKU | PI2797 | Identificação do sensor. |
| GTIN | 4021179244282 | Código de identificação comercial informado. |
| Tipo de produto | Sensor eletrônico de pressão faceado frontalmente e com display | Descrição do produto na ficha. |
| Aplicação indicada | Montagem faceada para a indústria alimentícia e de bebidas | Aplicação declarada no cadastro do produto. |
| Meios indicados | Meios pastosos e sólidos; fluidos líquidos e gasosos | Meios citados na descrição do produto; confirmar compatibilidade química dos materiais com o processo. |
| Tipo de pressão | Pressão relativa | Referência de medição especificada. |
| Faixa de medição e limites de pressão | ||
|---|---|---|
| Faixa de medição | -0,05 a 1 bar; -50 a 1000 mbar; -0,73 a 14,5 psi; -5 a 100 kPa | Faixa de medição declarada pelo fabricante. |
| Resistência à pressão | 10 bar; 10000 mbar; 145 psi; 1000 kPa | Limite de resistência informado; não equivale à faixa de medição. |
| Pressão mínima de estouro | 30 bar; 30000 mbar; 435 psi; 3000 kPa | Valor mínimo de pressão de estouro informado; não usar como pressão normal de operação. |
| Resistência contra vácuo | -1000 mbar; -0,1 MPa | Limite de resistência a vácuo informado. |
| MAWP em aplicações segundo CRN | 10 bar | Pressão máxima de trabalho admissível indicada para aplicações segundo CRN. |
| Ciclos de pressão mínimos | 100 milhões | Quantidade mínima informada na ficha; condições de ensaio não detalhadas no contexto. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Conector elétrico especificado. |
| Contatos | 4, banhados a ouro | Característica informada para os contatos da conexão elétrica. |
| Função elétrica | PNP/NPN | Função elétrica especificada; conferir a configuração necessária na instalação. |
| Classe de proteção elétrica | III | Classe de proteção informada na ficha. |
| Tensão de operação em 2 fios | 20 a 32 V DC | Faixa de alimentação especificada para operação em 2 fios. |
| Tensão de operação em 3 fios | 18 a 32 V DC | Faixa de alimentação especificada para operação em 3 fios. |
| Consumo de corrente em 2 fios | 3,6 a 21 mA | Faixa de consumo indicada para ligação em 2 fios. |
| Consumo de corrente em 3 fios | Menor que 45 mA | Consumo indicado para ligação em 3 fios. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Condição de ensaio e valor mínimo informados. |
| Proteção contra sobrecarga | Sim | Recurso declarado na ficha. |
| Proteção contra curto-circuitos | Sim | Recurso declarado na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso declarado na ficha. |
| Watchdog integrado | Sim | Recurso declarado na ficha. |
| Saídas e sinais | ||
|---|---|---|
| Sinal de saída | Sinal de comutação, sinal analógico e IO-Link; configuráveis | Tipos de sinal indicados no cadastro. |
| Saída analógica | 4 a 20 mA, invertível e com escala ajustável | Faixa e opções de configuração declaradas. |
| Quantidade de saídas digitais | 2 | Quantidade informada na ficha. |
| Quantidade de saídas analógicas | 1 | Quantidade informada na ficha. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital especificada. |
| Revisão IO-Link | 1.0 | Revisão informada na ficha. |
| Tipo de transferência | COM2, 38,4 kBaud | Taxa e classe de transferência informadas. |
| Tempos de prontidão | ||
|---|---|---|
| Retardo de prontidão em 2 fios | 1 s | Tempo informado para a configuração de 2 fios. |
| Retardo de prontidão em 3 fios | 0,5 s | Tempo informado para a configuração de 3 fios. |
| Condições ambientais e térmicas | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Faixa de temperatura ambiente especificada. |
| Temperatura do fluido | -25 a 125 °C; máximo de 145 °C por 1 hora | Limite térmico de processo informado; o valor máximo de 145 °C tem duração limitada. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento especificada. |
| Grau de proteção | IP67, IP68 e IP69K | Graus de proteção declarados; condições específicas de ensaio devem ser consultadas no datasheet. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Tipo de montagem | Faceado frontalmente | Configuração de instalação especificada. |
| Conexão de processo | Rosca externa G 1 com cone de vedação Aseptoflex Vario | Interface mecânica de processo declarada. |
| Formato do invólucro | Cilíndrico | Formato informado. |

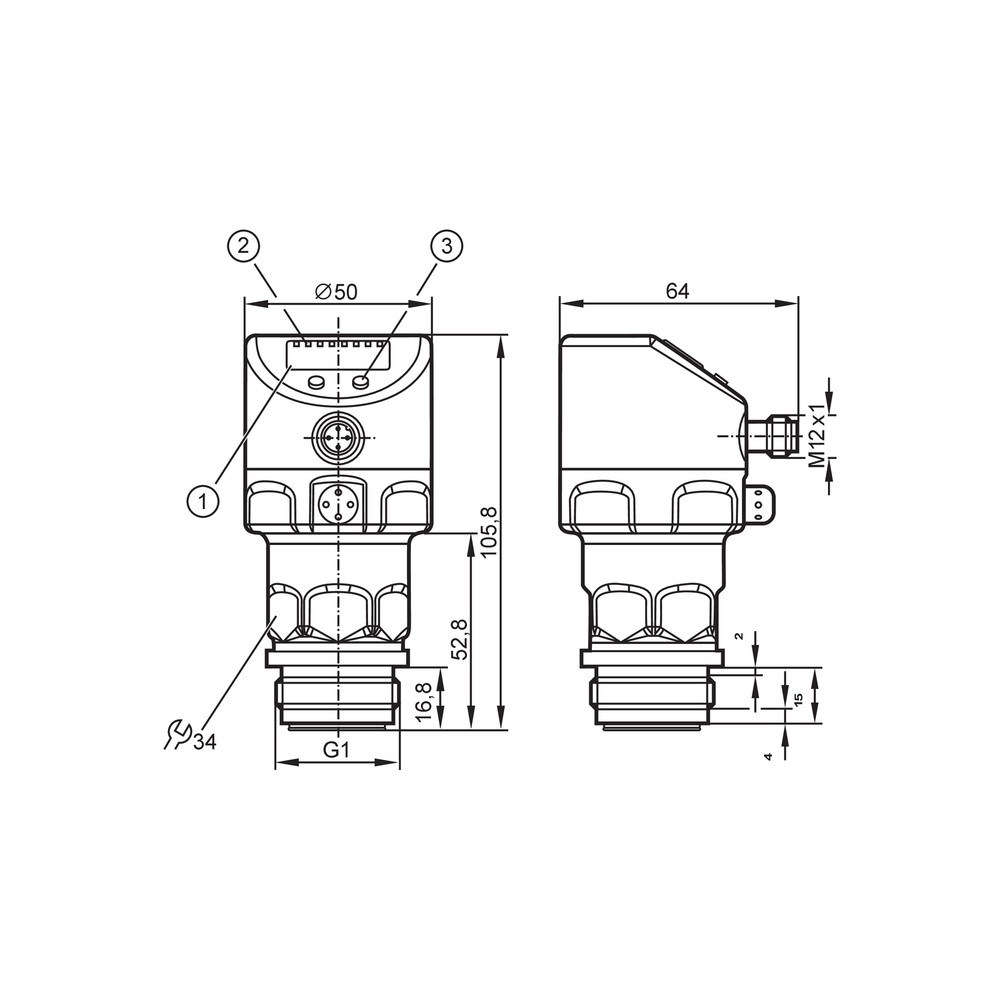

| Dimensões | Diâmetro 50 mm; comprimento 105,8 mm | Dimensões indicadas no cadastro. |
| Peso | 356 g | Massa informada para o produto. |
| Materiais do invólucro | 1.4404 (aço inoxidável/316L), FKM, PTFE, PBT, PEI e PFA | Materiais listados para o invólucro; a ficha não especifica a distribuição por componente. |
| Materiais em contato com o fluido | Cerâmica 99,9% Al2O3; aço inoxidável 1.4435/316L; PTFE | Materiais especificados para contato com o fluido. |
| Acabamento de superfície | Ra < 0,4 µm; Rz = 4 µm | Características de superfície informadas para os materiais em contato com o fluido. |
| Display e operação | ||
|---|---|---|
| Display | Integrado | Recurso declarado para indicação local; tipo e resolução do display não especificados no contexto. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Instalação com conexão de processo G 1 e cone de vedação Aseptoflex Vario | ✓ | Corresponde à conexão de processo especificada para o PI2797. |
| Sistema de controle que receba 4 a 20 mA | ✓ | A ficha especifica saída analógica de 4 a 20 mA, invertível e com escala ajustável; verifique a configuração requerida. |
| Sistema com mestre IO-Link | ✓ | O sensor informa interface IO-Link, revisão 1.0 e transferência COM2 a 38,4 kBaud; confirme os requisitos do mestre. |
| Aplicação com pressão relativa fora da faixa -0,05 a 1 bar | ✗ | A condição excede a faixa de medição especificada. A resistência à pressão e a pressão de estouro não ampliam a faixa de medição. |
| Processo com fluido acima de 125 °C | ✗ | A ficha permite até 145 °C por no máximo 1 hora; temperaturas acima desse limite ou duração maior não estão especificadas. |
| Instalação que exige conexão elétrica diferente de M12 codificação A, 4 contatos | ✗ | A conexão elétrica informada para o produto é 1 x M12, codificação A, com 4 contatos. |
INSTALAÇÃO
Como instalar o Sensor de pressão IFM PI2797 com display, montagem faceada, -0,05 a 1 bar e IO-Link
- Confirme que a faixa de pressão requerida é compatível com -0,05 a 1 bar e que os limites de pressão do processo respeitam os valores especificados pelo fabricante.
- Verifique a compatibilidade mecânica da conexão G 1 externa com cone Aseptoflex Vario e a montagem faceada prevista para o ponto de medição.
- Confirme a compatibilidade dos materiais em contato com o fluido com o meio do processo antes da montagem.
- Confira a temperatura ambiente e a temperatura do fluido, incluindo o limite de 145 °C por no máximo 1 hora.
- Conecte o cabo à conexão M12 codificação A de 4 contatos e utilize a tensão correspondente à configuração de 2 ou 3 fios; consulte o datasheet para o esquema de ligação.
- Configure e valide o sinal necessário — comutação, 4 a 20 mA ou IO-Link — e confirme a leitura após a partida do sistema.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A leitura de pressão não corresponde à faixa esperada. | A pressão aplicada pode estar fora da faixa de medição, ou o tipo de pressão relativa pode não corresponder à referência do processo. | Compare a pressão do processo com a faixa de -0,05 a 1 bar e confirme no sistema se a medição requerida é relativa. |
| O controlador não recebe sinal analógico. | Alimentação, ligação ou configuração da saída podem não corresponder à ligação de 2 ou 3 fios ou à saída configurada. | Verifique a tensão aplicada conforme o modo de ligação, a continuidade do circuito e a configuração da saída 4 a 20 mA usando o datasheet. |
| O mestre não estabelece comunicação IO-Link. | O mestre, a porta ou a configuração de comunicação podem não corresponder à interface indicada para o sensor. | Confirme que o mestre suporta IO-Link e verifique a revisão 1.0 e COM2 a 38,4 kBaud, além da ligação elétrica. |
| Há vazamento ou dificuldade de montagem no ponto de medição. | A conexão instalada pode não corresponder à G 1 com cone Aseptoflex Vario ou a montagem pode não estar corretamente assentada. | Confira a conexão mecânica do processo, a posição de montagem e as instruções de instalação do fabricante; não substitua a conexão por outra sem validar a compatibilidade. |
