Transmissor de Temperatura IFM TA2511

Pré-visualizar: TA2511 IFM - Transmissor de Temperatura ifm Medição de fluidos IO-Link 4-20mA 50mm

TA2511 IFM - Transmissor de Temperatura ifm Medição de fluidos IO-Link 4-20mA 50mm

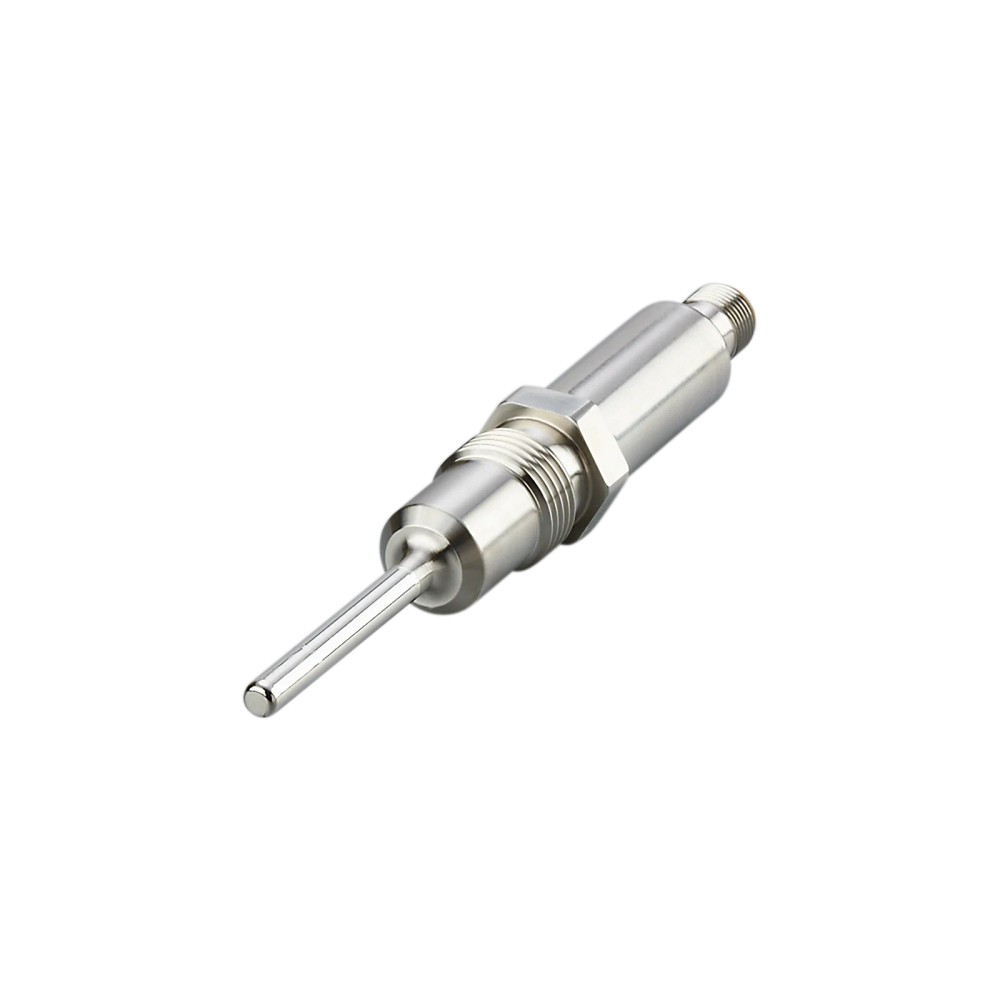

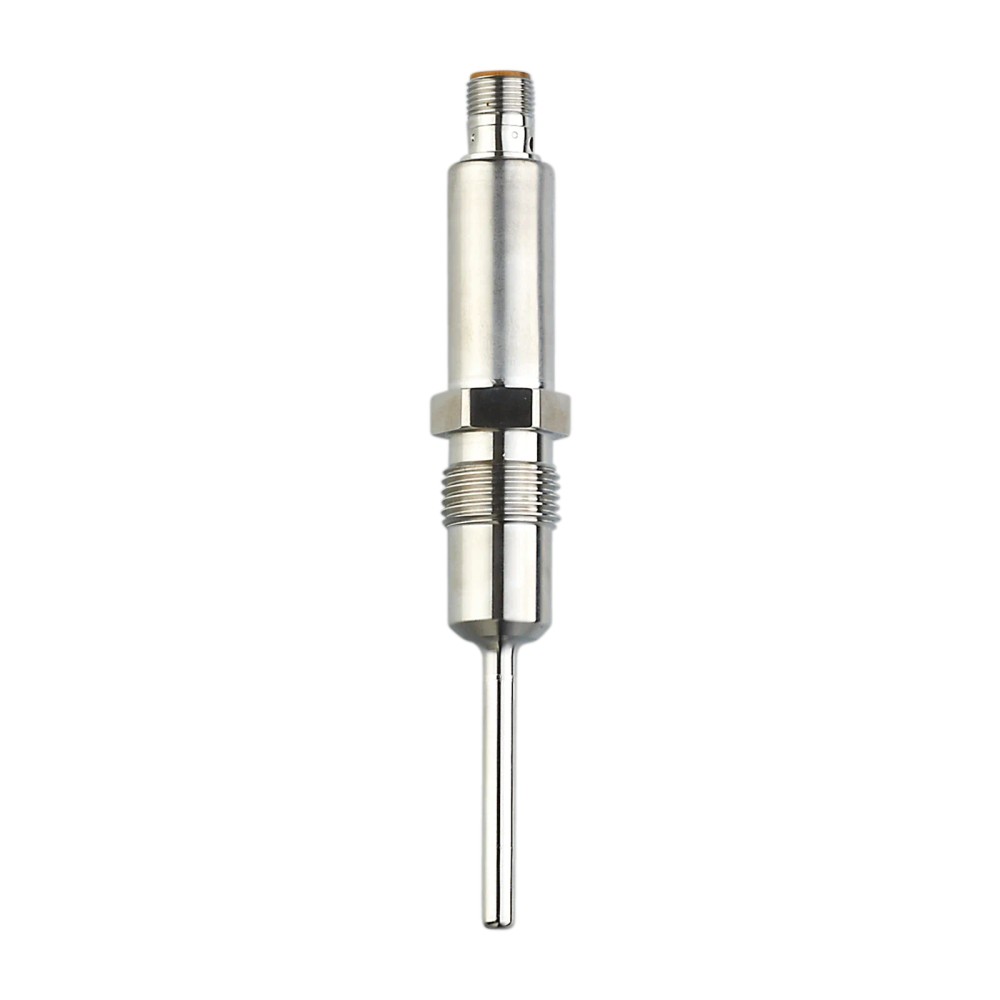

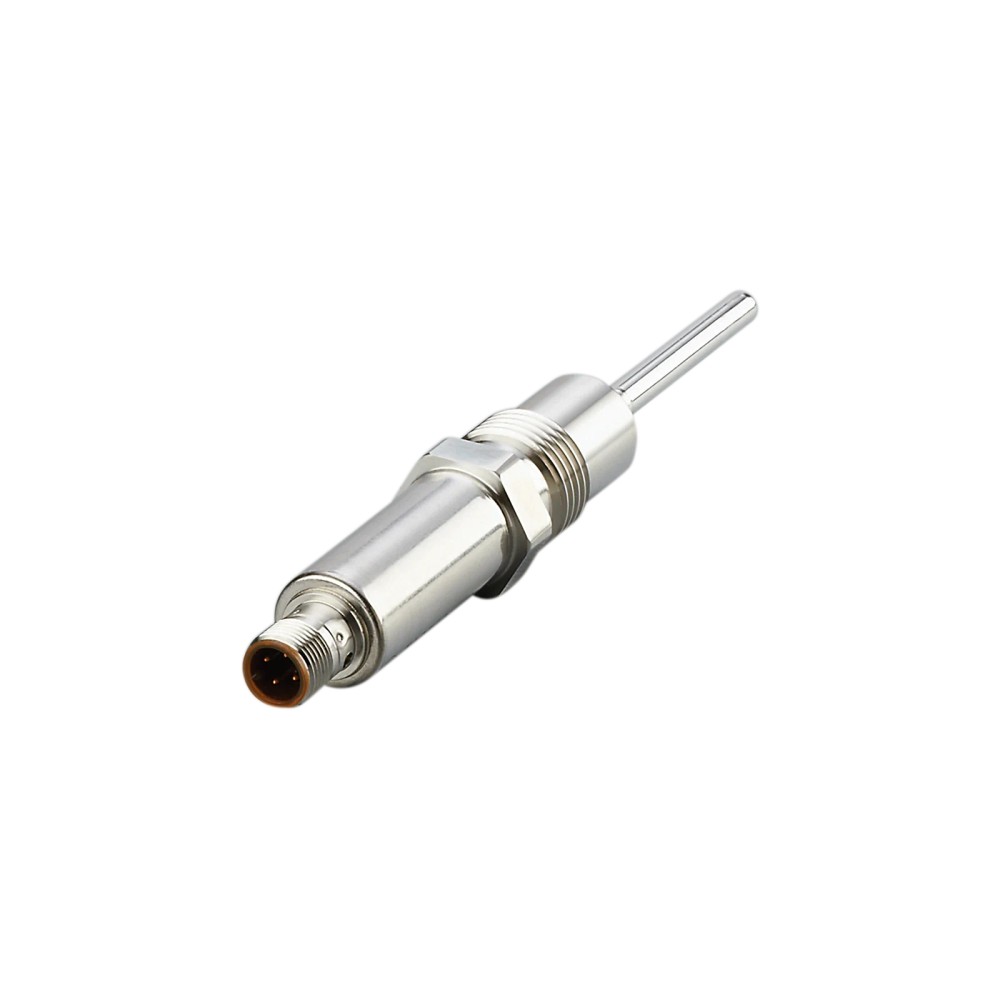

Imagem meramente ilustrativa

R$ 2.401,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2511
EAN: 4021179311519
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA2511 IFM - Transmissor de Temperatura ifm Medição de fluidos IO-Link 4-20mA 50mm"

Destaques do Produto

Faixa de medição

-50...200 °C

Comprimento de instalação

50 mm

Processo

G 1/2 externa com cone de vedação

Sinal

4...20 mA e IO-Link

Pressão máxima informada

160 bar

Conexão elétrica

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TA2511 para fluidos, Pt 1000, IO-Link e saída analógica 4...20 mA, sonda de 50 mm

O ifm TA2511 é um transmissor de temperatura para medição em fluidos líquidos e gasosos. Utiliza um elemento Pt 1000 e oferece comunicação IO-Link e saída analógica de 4...20 mA. Sua faixa de medição é de -50 a 200 °C, com conexão de processo G 1/2 externa com cone de vedação e resistência à pressão de 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Transmissor de temperatura
Faixa de medição	-50...200 °C
Ajuste de fábrica	-10...150 °C
Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Saídas e comunicação	Analógica 4...20 mA; IO-Link
Conexão de processo	G 1/2 rosca externa com cone de vedação
Conexão elétrica	M12, codificação A, 4 contatos
Comprimento de instalação/sonda	50 mm
Resistência à pressão	160 bar / 16 MPa
Proteção do invólucro	IP67, IP68, IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos e gasosos dentro da faixa de -50...200 °C, com compatibilidade de processo G 1/2 externa com cone de vedação.
Instalações que aceitem sonda com comprimento de instalação de 50 mm, pressão de até 160 bar e conexão elétrica M12 de 4 contatos.
Sistemas que utilizem sinal analógico 4...20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não especificar para processo acima de 200 °C ou abaixo de -50 °C, pois excede a faixa de medição informada.
Não instalar em conexão de processo diferente de G 1/2 externa com cone de vedação sem validar adaptador e vedação apropriados.
Não considerar adequado para pressão superior a 160 bar com base nos dados disponíveis.

APLICAÇÕES E USO

Aplicação comprovada pela descrição do produto: medição de temperatura em fluidos líquidos e gasosos, respeitando a faixa de -50...200 °C, a pressão especificada de até 160 bar e a conexão G 1/2 externa com cone de vedação.
Possibilidade de integração: sistemas com entrada analógica de corrente 4...20 mA, desde que a alimentação e a carga atendam aos limites elétricos especificados.
Possibilidade de integração: sistemas IO-Link compatíveis com revisão 1.1 e comunicação COM2; a adequação do mestre e da configuração deve ser confirmada no projeto.
Não inferir compatibilidade química com fluidos específicos apenas pelos materiais de contato; validar resistência química e condições do processo com o fabricante.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TA2511 para fluidos, Pt 1000, IO-Link e saída analógica 4...20 mA, sonda de 50 mm, verifique estes pontos:

Escolha o TA2511 quando

A medição necessária estiver entre -50 e 200 °C, a instalação aceitar sonda de 50 mm e o processo utilizar conexão G 1/2 externa com cone de vedação. A pressão de processo deve respeitar o limite informado de 160 bar.

Avalie outra especificação quando

A aplicação exigir temperatura fora da faixa, comprimento de instalação diferente, conexão de processo distinta ou pressão superior a 160 bar. Confirme também se a entrada do sistema aceita 4...20 mA ou se a integração IO-Link atende à arquitetura instalada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Classificação do produto.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na descrição do produto.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para comunicação IO-Link.
DeviceID	847	Identificador do dispositivo informado na ficha.

Elemento de medição e faixa
Elemento de medição	1 x Pt 1000, conforme DIN EN 60751, classe A	Elemento sensor e padrão de referência declarados.
Alcance de medição	-50...200 °C	Limites da faixa de medição.
Ajuste de fábrica	-10...150 °C	Configuração de fábrica informada.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Valor máximo indicado como inferior a 50 mA.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.

Saídas analógicas
Quantidade de saídas analógicas	1	Número de saídas informado.
Corrente da saída analógica	4...20 mA	Tipo e faixa de sinal de saída.
Carga máxima	250 Ω em 18...19 V; 300 Ω em 19...32 V	Limite de carga condicionado à tensão de operação.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão declarada para a saída analógica; MS conforme notação do fabricante.
Resolução da saída analógica	0,04 K	Resolução informada para a saída analógica.

Interface de comunicação
Interface	IO-Link	Protocolo de comunicação declarado.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência informados.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo especificado para o ciclo do processo.

Precisão e desvios
Coeficiente de temperatura	0,1 % de duração / 10 K	Coeficiente indicado pelo fabricante.
Característica da superfície Ra/Rz	Ra < 0,8 μm	Rugosidade superficial especificada.

Tempos de resposta
Retardo de prontidão	2 s	Tempo até a prontidão informado.
Tempo dinâmico de resposta T05/T09	< 0,5 s / < 2 s	Tempos de resposta declarados para T05 e T09.

Condições de processo
Resistência à pressão	160 bar / 16 MPa	Limite de pressão declarado; não exceder.
MAWP em aplicações segundo CRN	160 bar	Pressão de trabalho máxima admissível informada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência ao vácuo informado.
Materiais em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido	Materiais de contato declarados pelo fabricante.

Conexões e dimensões mecânicas
Conexão de processo	G 1/2 rosca externa com cone de vedação	Interface mecânica de processo especificada.
Comprimento de instalação	50 mm	Comprimento de instalação informado.
Comprimento da sonda	50 mm	Comprimento da sonda especificado.
Diâmetro da sonda	6 mm	Diâmetro da sonda informado.
Diâmetro do corpo	18,7 mm	Dimensão indicada no conjunto de dados.
Comprimento total	148,8 mm	Dimensão indicada no conjunto de dados.
Invólucro	Cilíndrico	Forma construtiva informada.
Materiais de construção	1.4404 (aço inoxidável 316L), PEI e FKM	Materiais indicados para a construção do produto.
Torque máximo de aperto	30...50 Nm	Intervalo informado pelo fabricante; observar condições de montagem.
Peso	181,5 g	Peso especificado no conjunto de dados.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos	Conexão elétrica indicada; consultar datasheet para pinagem.

Condições ambientais
Temperatura ambiente	-25...80 °C	Limites de temperatura ambiente de operação informados.
Temperatura de armazenamento	-40...100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP67, IP68, IP69K	Graus de proteção declarados; a adequação depende das condições de instalação e uso.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Ensaio e valor informados na ficha.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (10...2000 Hz)	Ensaio e faixa de frequência informados.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética declaradas.

Outros dados técnicos
MTTF	334 anos	Valor informado pelo fabricante; não representa garantia de vida útil.
Certificado UL	Número de aprovação UL K002	Identificação de aprovação indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 847; tipo de transferência COM2 (38,4 kBaud).

• Saída analógica de corrente 4...20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...32 V DC. O consumo de corrente informado é inferior a 50 mA. Consultar o datasheet para atribuição dos pinos; não presumir pinagem sem essa validação.

Processo G 1/2 rosca externa com cone de vedação. Comprimento de instalação de 50 mm. Materiais em contato com o fluido: aço inoxidável 1.4404/316L eletropolido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração a uma entrada analógica que aceite sinal de corrente 4...20 mA e carga dentro dos limites especificados.	✓	O transmissor dispõe de uma saída analógica 4...20 mA; carga máxima de 250 Ω em 18...19 V e 300 Ω em 19...32 V.
Integração por IO-Link com mestre compatível com IO-Link revisão 1.1.	✓	A interface informada é IO-Link, revisão 1.1, com transferência COM2.
Montagem em processo com conexão G 1/2 externa com cone de vedação e pressão de até 160 bar.	✓	A conexão e a resistência à pressão correspondem aos dados declarados para o produto.
Instalação em processo com pressão superior a 160 bar.	✗	A ficha informa resistência à pressão de 160 bar; não há evidência de adequação acima desse valor.
Montagem direta em conexão diferente de G 1/2 externa com cone de vedação, sem adaptação validada.	✗	A conexão de processo especificada é G 1/2 externa com cone de vedação; compatibilidade mecânica com outra conexão não está estabelecida.
Medição de fluido líquido ou gasoso dentro da faixa de -50...200 °C.	✓	A descrição do produto informa medição em fluidos líquidos e gasosos e a faixa indicada é -50...200 °C.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TA2511 para fluidos, Pt 1000, IO-Link e saída analógica 4...20 mA, sonda de 50 mm

Confirme que a faixa de temperatura, a pressão e o fluido do processo estão dentro dos limites especificados para o TA2511.
Verifique a compatibilidade mecânica da conexão G 1/2 externa com cone de vedação e a profundidade de instalação de 50 mm.
Inspecione a conexão e a superfície de vedação antes da montagem; utilize os componentes de vedação adequados à instalação, sem presumir que sejam fornecidos.
Aperte conforme o torque informado de 30...50 Nm, observando as condições de montagem aplicáveis.
Conecte o M12 A-coded de 4 contatos à alimentação de 18...32 V DC e ao sistema de sinal; consulte o datasheet para a pinagem.
Configure a entrada analógica 4...20 mA ou a comunicação IO-Link e confirme a leitura após a partida.

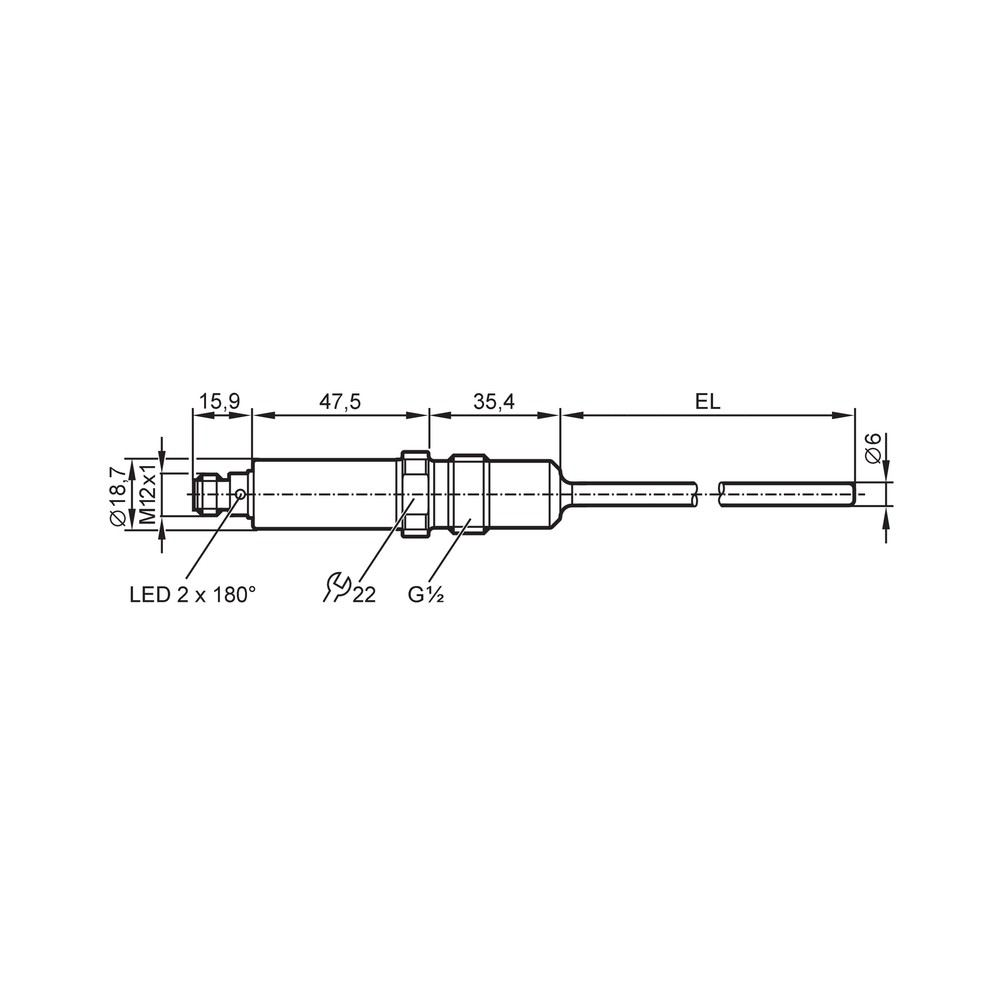

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem leitura ou dispositivo indisponível.	Alimentação fora da faixa de 18...32 V DC, conexão M12 mal encaixada ou ligação incorreta.	Meça a alimentação no conector e confira conexão e pinagem no datasheet antes de substituir o transmissor.
Leitura analógica fixa ou fora do esperado.	Carga do circuito acima do limite permitido para a tensão de operação ou configuração incorreta da entrada analógica.	Verifique a tensão de alimentação, a carga total do circuito e a escala configurada para 4...20 mA.
Sem comunicação IO-Link.	Mestre, porta ou configuração incompatível com a interface ou parâmetros de comunicação do sensor.	Confirme suporte a IO-Link revisão 1.1, modo COM2 e configuração do dispositivo; consulte o datasheet para os dados do dispositivo.
Vazamento no ponto de montagem ou leitura instável associada ao processo.	Conexão de processo incompatível, assentamento inadequado do cone de vedação ou montagem fora das condições especificadas.	Confira o tipo de conexão G 1/2, o estado das superfícies de vedação e o torque de montagem recomendado.

DOCUMENTAÇÃO TÉCNICA

Datasheet TA2511 em português (Datasheet) Desenho dimensional TA2511 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2511 e para que tipo de medição serve?

É um transmissor de temperatura para fluidos líquidos e gasosos. Mede com elemento Pt 1000 e disponibiliza sinal analógico 4...20 mA e comunicação IO-Link.

O que preciso conferir para conectar o TA2511 ao meu sistema?

Confira se a alimentação aceita 18...32 V DC e se o sistema recebe sinal 4...20 mA ou IO-Link. Para a saída analógica, respeite a carga máxima especificada conforme a tensão.

O TA2511 serve para medir temperaturas acima de 200 °C?

Não com base na faixa especificada: o alcance de medição termina em 200 °C. Para temperaturas superiores, selecione um instrumento cuja faixa declarada cubra o processo.

Posso instalar o TA2511 em uma conexão diferente de G 1/2?

A conexão de processo informada é G 1/2 externa com cone de vedação. Outra conexão requer validação mecânica e de vedação; a ficha não confirma compatibilidade direta com outros padrões.

O transmissor está alimentado, mas não aparece leitura. O que verifico antes de trocar?

Verifique a tensão de alimentação, o encaixe do M12 e a pinagem indicada no datasheet. Depois, confira se a entrada do controlador está configurada para o tipo de sinal utilizado.

A leitura 4...20 mA fica travada ou não corresponde à temperatura: o que pode ser?

Uma causa possível é carga do circuito acima do limite permitido ou escala incorreta na entrada analógica. Meça a alimentação, confira a carga e valide a configuração da escala antes de substituir o sensor.

É melhor escolher a saída 4...20 mA ou a comunicação IO-Link?

Escolha 4...20 mA quando o sistema tiver uma entrada analógica de corrente compatível. Use IO-Link quando a arquitetura possuir mestre compatível com a revisão 1.1; a ficha também informa a saída analógica no produto.

O TA2511 vem com cabo, mestre IO-Link ou adaptador de processo?

A ficha não informa acessórios incluídos, portanto não é possível confirmar cabo, mestre ou adaptador. Verifique o conteúdo fornecido no anúncio ou com o fornecedor.

Que cuidados devo ter ao instalar o TA2511?

Confirme a conexão G 1/2 com cone de vedação, a profundidade de 50 mm e os limites de pressão e temperatura. Consulte o datasheet para a pinagem M12 e observe o torque de montagem de 30...50 Nm.

Como confirmo se o produto é adequado ao meu fluido específico?

A ficha identifica aço inoxidável 1.4404/316L eletropolido como material em contato com o fluido, mas não lista compatibilidade química com cada substância. Valide a resistência química do material e as condições do processo com o fabricante.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição resistivo de platina utilizado pelo transmissor; a ficha declara classe A conforme DIN EN 60751 (Ref.: Elemento de medição).

IO-Link

Interface de comunicação indicada para integração do sensor com um mestre compatível (Ref.: Revisão 1.1; COM2, 38,4 kBaud).

4...20 mA

Sinal analógico de corrente disponibilizado pelo transmissor para leitura pelo sistema de controle (Ref.: Corrente da saída analógica).

G 1/2 com cone de vedação

Conexão roscada externa de processo especificada para a montagem mecânica e vedação do instrumento (Ref.: Conexão de processo).

IP69K

Grau de proteção declarado para o invólucro; a ficha também declara IP67 e IP68 (Ref.: Grau de proteção).
