Monitor de Fluxo IFM SI0558 - Alta Precisão 300 bar

Pré-visualizar: SI0558 IFM - Monitor de Fluxo IFM para Líquidos e Gases 300 bar M18x1.5

SI0558 IFM - Monitor de Fluxo IFM para Líquidos e Gases 300 bar M18x1.5

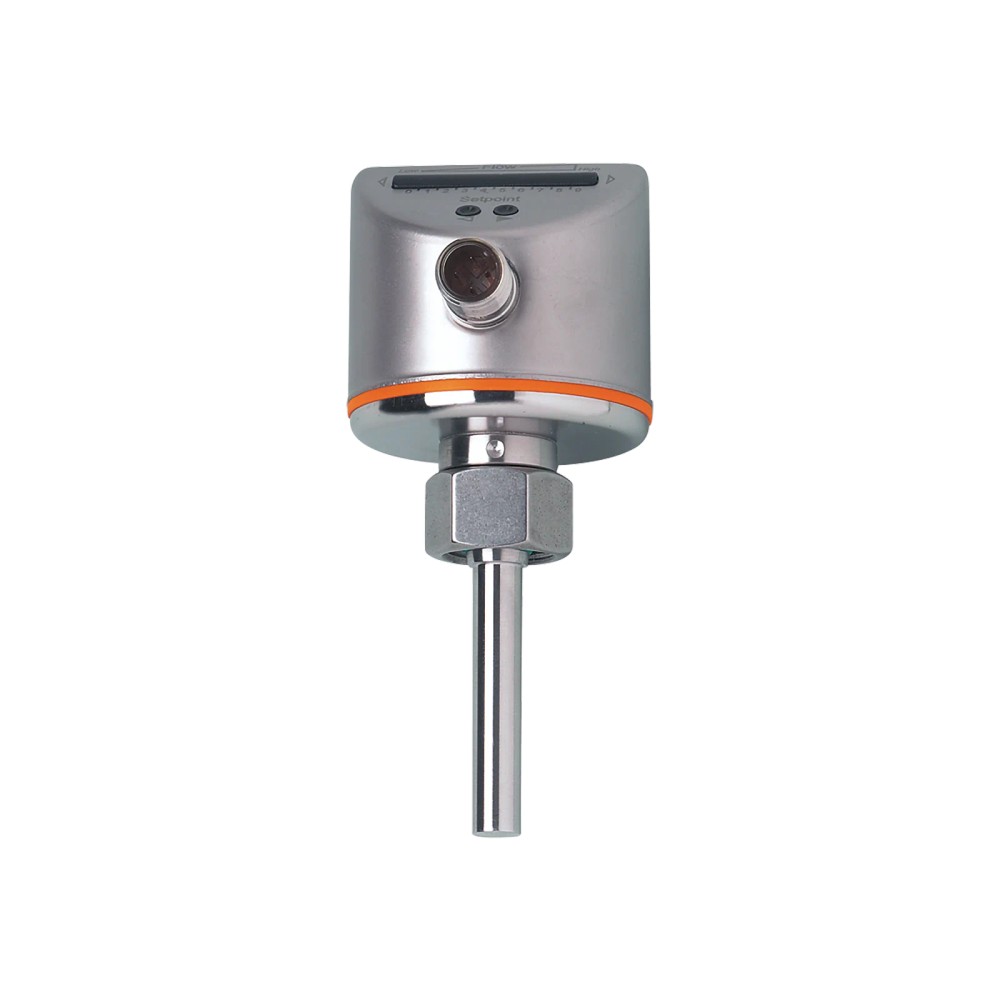

Imagem meramente ilustrativa

R$ 5.026,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI0558
EAN: 4021179269803
NCM do produto: 90261019

Destaques do Produto Meio Líquido ou gás...mais

Fechar menu

Saiba mais sobre: "SI0558 IFM - Monitor de Fluxo IFM para Líquidos e Gases 300 bar M18x1.5"

Destaques do Produto

Meio

Líquido ou gás

Faixa de ajuste para líquidos

3...300 cm/s

Faixa de ajuste para gases

200...3000 cm/s

Pressão de processo

Até 300 bar

Conexão de processo

M18 x 1,5, rosca interna

Conexão elétrica

M12, codificação A, 5 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SI0558 IFM – Monitor de Fluxo para Líquidos e Gases, 300 bar, conexão M18 x 1,5

O IFM SI0558 é um monitor de fluxo com sinal de comutação para líquidos e gases. Permite ajustar a faixa de monitoramento de 3 a 300 cm/s para líquidos e de 200 a 3000 cm/s para gases. Possui conexão de processo com rosca interna M18 x 1,5 e resistência à pressão de 300 bar. A temperatura do fluido permitida é de -25 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	SI0558
Meios monitorados	Fluidos líquidos e gasosos
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Pressão máxima indicada	300 bar
Temperatura do fluido	-25...70 °C
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 5 contatos
Sinal de saída	Sinal de comutação; função normalmente aberta
Grau de proteção	IP 65; IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de líquidos quando a faixa necessária estiver entre 3 e 300 cm/s, a temperatura do fluido entre -25 e 70 °C e a pressão dentro do limite de 300 bar.
Monitoramento de fluxo de gases quando a faixa necessária estiver entre 200 e 3000 cm/s, respeitando os limites de temperatura e pressão especificados.
Instalações que possuam conexão de processo compatível com rosca interna M18 x 1,5 e conexão elétrica M12 codificação A, 5 contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir faixa de ajuste fora dos limites especificados para o meio: 3...300 cm/s para líquidos ou 200...3000 cm/s para gases.
Não selecionar para condições de processo acima de 300 bar ou temperatura do fluido fora de -25...70 °C.
A ficha não confirma compatibilidade com uma conexão de processo diferente de M18 x 1,5, rosca interna; verificar a interface mecânica da instalação antes da compra.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: monitoramento de fluxo de fluidos líquidos ou gasosos com sinal de comutação, respeitando as faixas de ajuste específicas para cada meio.
Possibilidade de aplicação: monitoramento em linhas de processo com conexão M18 x 1,5, rosca interna, desde que pressão, temperatura e faixa de fluxo permaneçam dentro dos limites especificados; confirmar o projeto e as condições do processo no datasheet.
Não extrapolar a faixa de pressão de 300 bar nem a temperatura de fluido de -25...70 °C. A ficha não identifica fluidos específicos além das categorias líquidos e gases.

COMO ESCOLHER

Antes de comprar o SI0558 IFM – Monitor de Fluxo para Líquidos e Gases, 300 bar, conexão M18 x 1,5, verifique estes pontos:

Escolha o SI0558 quando

O processo exigir monitoramento de líquidos ou gases nas faixas de ajuste especificadas, com conexão de processo M18 x 1,5, rosca interna, pressão de até 300 bar e temperatura do fluido de -25 a 70 °C.

Avalie outra configuração quando

A faixa de fluxo necessária estiver fora do intervalo correspondente ao meio, ou quando a pressão, a temperatura ou a conexão de processo exigidas divergirem dos limites e da interface informados para o SI0558. Consulte o datasheet para confirmar as condições detalhadas de operação.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca informada para o produto.
Modelo/código	SI0558	Identificação do produto no anúncio e no datasheet.
Part number	SI0558	Número de peça informado.
GTIN	4021179269803	Código global de identificação informado.
Tipo de produto	Monitor de fluxo	Classificação do produto.
Modelo/designação de catálogo	SID10XDBAKOA/US-100	Designação encontrada nos atributos do catálogo associados ao SKU.
Descrição funcional	Monitor de fluxo; sinal de comutação	Função indicada para o produto.
Quantidade da embalagem	1 peça	Quantidade indicada nos dados do catálogo.
NCM	9026.10.19	Classificação fiscal informada no catálogo.

Área de aplicação e faixa de medição
Meios monitorados	Fluidos líquidos e fluidos gasosos	Meios indicados para monitoramento.
Faixa de ajuste para líquidos	3...300 cm/s	Intervalo de ajuste informado para fluidos líquidos.
Faixa de ajuste para gases	200...3000 cm/s	Intervalo de ajuste informado para fluidos gasosos.
Sensibilidade máxima para líquidos	3...100 cm/s	Valor informado no catálogo para líquidos; consultar datasheet para condições de referência.
Sensibilidade máxima para gases	200...800 cm/s	Valor informado no catálogo para gases; consultar datasheet para condições de referência.
Ponto de comutação SP para líquidos	20 cm/s	Ponto informado para líquidos.

Saídas e funções
Sinal de saída	Sinal de comutação	Tipo de saída indicado.
Função da saída	Normalmente aberto	Estado funcional da saída informado.
Número total de saídas	1	Quantidade de saídas indicada no catálogo.
Saídas digitais	1	Quantidade de saídas digitais indicada.
Ajuste do ponto de comutação	Botões	Método de ajuste informado.
Poder de corte	2 A, 24 V AC/DC; para SELV/PELV	Valor e condição elétrica informados no catálogo.

Precisão e desvios
Histerese	2...5 cm/s; para água, 5...100 cm/s, a 25 °C, ajuste de fábrica	Valores e condições de referência informados.
Repetibilidade	1...5 cm/s	Faixa informada no catálogo.
Precisão do ponto de ajuste	± 2...± 10 cm/s; para água, 5...100 cm/s, a 25 °C, ajuste de fábrica	Valores e condições de referência informados.
Derivação de temperatura	0,1 cm/s x 1/K; para água, 5...100 cm/s, 10...70 °C	Coeficiente e condições informados no catálogo.

Tempos de reação e prontidão
Tempo de resposta para líquidos	1...2 s	Valor indicado para gradiente de temperatura de 1 K/min.
Tempo de resposta para gases	1...10 s	Faixa de resposta informada no catálogo.
Retardo de prontidão	10 s	Tempo indicado para prontidão.

Dados elétricos
Tensão de operação	< 24 V AC / 18...36 V DC; para SELV/PELV	Alimentação informada, condicionada a SELV/PELV.
Consumo de corrente	< 80 mA	Valor máximo indicado no catálogo.
Tolerância da tensão de operação	-15...15 %	Tolerância informada.
Proteção contra curto-circuito	Não	O catálogo indica ausência de proteção contra curto-circuito.
Proteção contra sobrecarga	Não	O catálogo indica ausência de proteção contra sobrecarga.
Classe de proteção elétrica	III	Classe indicada no catálogo.
Compatibilidade eletromagnética	DIN EN 60947-5-9	Norma indicada para EMC.

Conexões
Conexão elétrica	1 x M12; codificação A; 5 contatos	Interface elétrica indicada no catálogo; verificar pinagem no datasheet.
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica de processo indicada.

Condições ambientais e resistência
Temperatura do fluido	-25...70 °C	Limite de temperatura informado para o fluido.
Temperatura ambiente	-25...60 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25...100 °C	Faixa de armazenamento informada.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado.
Grau de proteção	IP 65; IP 67	Graus declarados no catálogo; observar condições de instalação e uso do fabricante.
Resistência a choques	DIN EN 60068-2-27; 20 g (11 ms)	Ensaio e valor indicados no catálogo.
Resistência a vibrações	DIN EN 60068-2-6; 5 g (55...2000 Hz)	Ensaio e faixa de frequência indicados.
Gradiente de temperatura	300 K/min	Limite informado no catálogo.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato informado.
Dimensões	Ø 50 mm; comprimento 113 mm	Dimensões gerais informadas no catálogo.
Diâmetro da sonda	8,2 mm	Dimensão indicada.
Comprimento da sonda	45 mm	Dimensão indicada.
Comprimento de instalação	45 mm	Valor informado para instalação.
Materiais do corpo	Aço inoxidável 1.4404/316L, aço inoxidável 1.4310/301, PC, PBT-GF20 e EPDM/X	Materiais informados no catálogo.
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L; anel de vedação FKM 80 Shore A	Materiais de contato indicados.
Peso	230,5 g	Massa informada no catálogo.
MTTF	351 anos	Valor de MTTF informado no catálogo; não representa garantia de vida útil.

Display e operação
Display	10 LEDs tricolores	Indicador visual informado no catálogo.

Documentação e desenho
Datasheet	https://media.ifm.com/dam/728920fd-bbd2-412f-9c01-17dad009b2e5/Original/SI0558-00_PT-BR.pdf	Folha de dados do fabricante.
Desenho em escala	https://media.ifm.com/dam/60039f22-0cf7-45c3-8784-246ce70f611b/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_300_0075.png	Imagem de desenho em escala disponibilizada para o produto.

COMPATIBILIDADE

Comunicação

• A ficha informa saída de comutação; não especifica protocolo de comunicação.

Conexões

Elétrica 1 x M12, codificação A, 5 contatos. Alimentação: < 24 V AC ou 18...36 V DC, para SELV/PELV. Saída normalmente aberta; poder de corte indicado de 2 A, 24 V AC/DC, para SELV/PELV. Confirmar a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão de processo M18 x 1,5, rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de líquido dentro de 3...300 cm/s, com fluido entre -25 e 70 °C e pressão de até 300 bar.	✓	As condições estão dentro das faixas informadas para o SI0558.
Monitoramento de gás dentro de 200...3000 cm/s, com fluido entre -25 e 70 °C e pressão de até 300 bar.	✓	As faixas de ajuste e os limites de processo correspondem aos dados informados.
Instalação com conexão de processo M18 x 1,5, rosca interna, e conexão elétrica M12 codificação A, 5 contatos.	✓	As interfaces mecânica e elétrica correspondem às conexões indicadas para o produto; a compatibilidade elétrica também depende de respeitar alimentação e ligação especificadas.
Processo que exija pressão superior a 300 bar ou temperatura do fluido fora de -25...70 °C.	✗	Essas condições excedem os limites informados para pressão e temperatura do fluido.
Aplicação que exija monitoramento fora da faixa de ajuste correspondente ao meio.	✗	A faixa indicada é 3...300 cm/s para líquidos e 200...3000 cm/s para gases.
Sistema que exija protocolo de comunicação específico.	✗	A ficha informa sinal de comutação, mas não declara protocolo de comunicação.

INSTALAÇÃO

Como instalar o SI0558 IFM – Monitor de Fluxo para Líquidos e Gases, 300 bar, conexão M18 x 1,5

Confirme no datasheet a faixa de fluxo requerida e se o meio é líquido ou gasoso.
Verifique se pressão e temperatura do processo estão dentro dos limites especificados para o equipamento.
Confirme a compatibilidade mecânica entre a conexão de processo M18 x 1,5, rosca interna, e a instalação; consulte o desenho dimensional.
Instale a sonda com comprimento de instalação informado de 45 mm, respeitando o arranjo mecânico da aplicação e as orientações do fabricante.
Conecte o cabo compatível com M12, codificação A, 5 contatos; valide a pinagem no datasheet antes de energizar.
Alimente o dispositivo dentro dos valores indicados para SELV/PELV e ajuste o ponto de comutação pelos botões, conforme o processo e o datasheet.

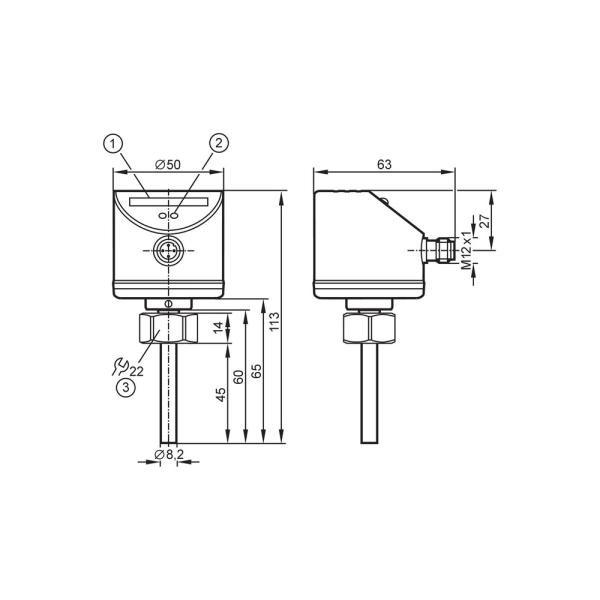

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O monitor não comuta no ponto esperado.	Faixa de ajuste selecionada incompatível com o meio ou ponto de ajuste configurado fora da condição necessária.	Confirme se o processo é líquido ou gás, compare a faixa de fluxo com o intervalo correspondente e revise o ajuste pelos botões.
O equipamento não liga ou não indica operação.	Alimentação fora dos valores especificados ou ligação incorreta na conexão M12.	Meça a alimentação no conector e confira tensão, condição SELV/PELV e atribuição dos contatos no datasheet.
A saída permanece em estado diferente do esperado.	Ligação da saída ou interpretação da função normalmente aberta incompatível com o circuito conectado.	Verifique a fiação e a lógica do circuito receptor, considerando a saída normalmente aberta e os limites elétricos informados.
O funcionamento é instável ou a leitura aparente não corresponde ao processo.	Condições de fluxo, temperatura ou pressão fora das condições aplicáveis, ou instalação mecânica inadequada.	Compare as condições reais com as faixas especificadas e confira conexão, posição de instalação e dados de referência no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SI0558 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SI0558 e para que serve?

É um monitor de fluxo para líquidos e gases que fornece um sinal de comutação. As faixas de ajuste são diferentes para cada meio; consulte os intervalos listados nas especificações.

O SI0558 funciona com qual conexão elétrica e qual alimentação?

A conexão elétrica é M12, codificação A, com 5 contatos. A ficha informa alimentação < 24 V AC ou 18...36 V DC para SELV/PELV; confirme a pinagem no datasheet.

O produto acompanha cabo, conector ou outros acessórios?

A ficha fornecida não lista acessórios incluídos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

Posso usar este monitor se a pressão passar de 300 bar?

Não: a resistência à pressão indicada é 300 bar. Para pressão superior, selecione um equipamento cuja especificação cubra a condição do processo.

Ele serve para fluidos com temperatura acima de 70 °C?

A faixa informada para o fluido termina em 70 °C. A ficha não comprova uso com fluido acima desse limite.

O monitor parou de comutar; o que verifico antes de substituí-lo?

Verifique primeiro se a alimentação está dentro dos valores especificados e se a conexão M12 está ligada conforme a pinagem do datasheet. Confira também o meio, a faixa de fluxo e o ajuste do ponto de comutação.

A saída não muda de estado; pode ser problema na instalação?

Pode haver ligação incorreta ou interpretação diferente da função normalmente aberta. Confira a fiação, o circuito receptor e o estado esperado da saída antes de trocar o equipamento.

Como decido entre o SI0558 e outro monitor de fluxo?

Compare o meio, a faixa de fluxo, a pressão, a temperatura e as conexões exigidas pela instalação com os limites do SI0558. Se algum requisito estiver fora das especificações, procure uma versão que o datasheet confirme para essa condição.

Como instalar e ajustar o SI0558?

Confirme a conexão de processo e as condições de operação, faça a ligação M12 conforme o datasheet e ajuste o ponto de comutação pelos botões. Consulte o desenho dimensional para validar o encaixe mecânico.

Qual é a procedência e a garantia do produto?

A ficha identifica a IFM como fabricante, mas não informa condições de garantia. Para dados de procedência comercial ou garantia, confirme diretamente com o fornecedor.

GLOSSÁRIO TÉCNICO

Sinal de comutação

Saída que indica a condição de comutação definida para o monitor de fluxo. (Ref.: sinal de saída: sinal de comutação)

Histerese

Diferença entre os valores de atuação e retorno da saída, conforme as condições de referência informadas. (Ref.: histerese: 2...5 cm/s; água, 5...100 cm/s, a 25 °C, ajuste de fábrica)

Repetibilidade

Variação indicada para a repetição de uma medição ou atuação sob as condições aplicáveis. (Ref.: repetibilidade: 1...5 cm/s)

SELV/PELV

Condições de alimentação de baixa tensão indicadas pelo fabricante para os valores elétricos informados. (Ref.: tensão de operação)

Grau de proteção IP

Classificação declarada para proteção do invólucro, cuja aplicação deve respeitar as condições de montagem e uso do fabricante. (Ref.: IP 65; IP 67)
