Sensor de Pressão IFM PI2795 - IO-Link e Display

Pré-visualizar: PI2795 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link

PI2795 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link

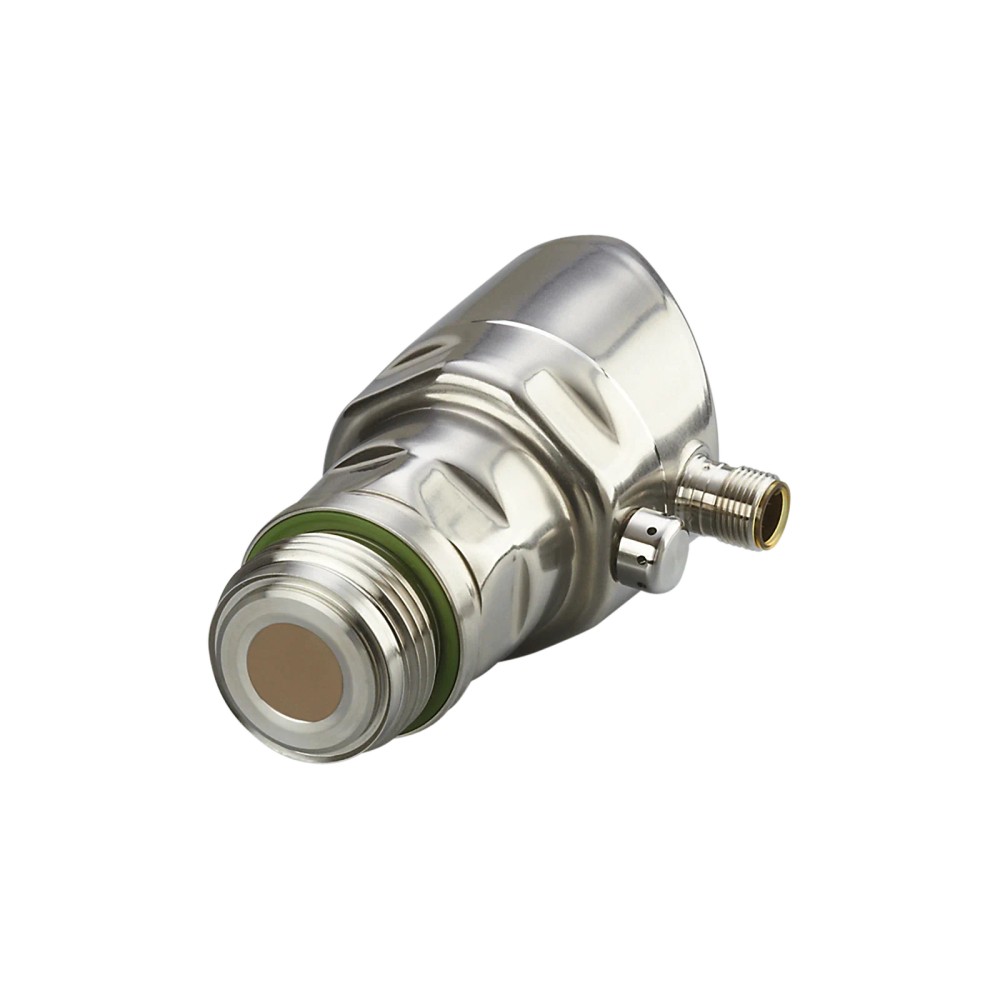

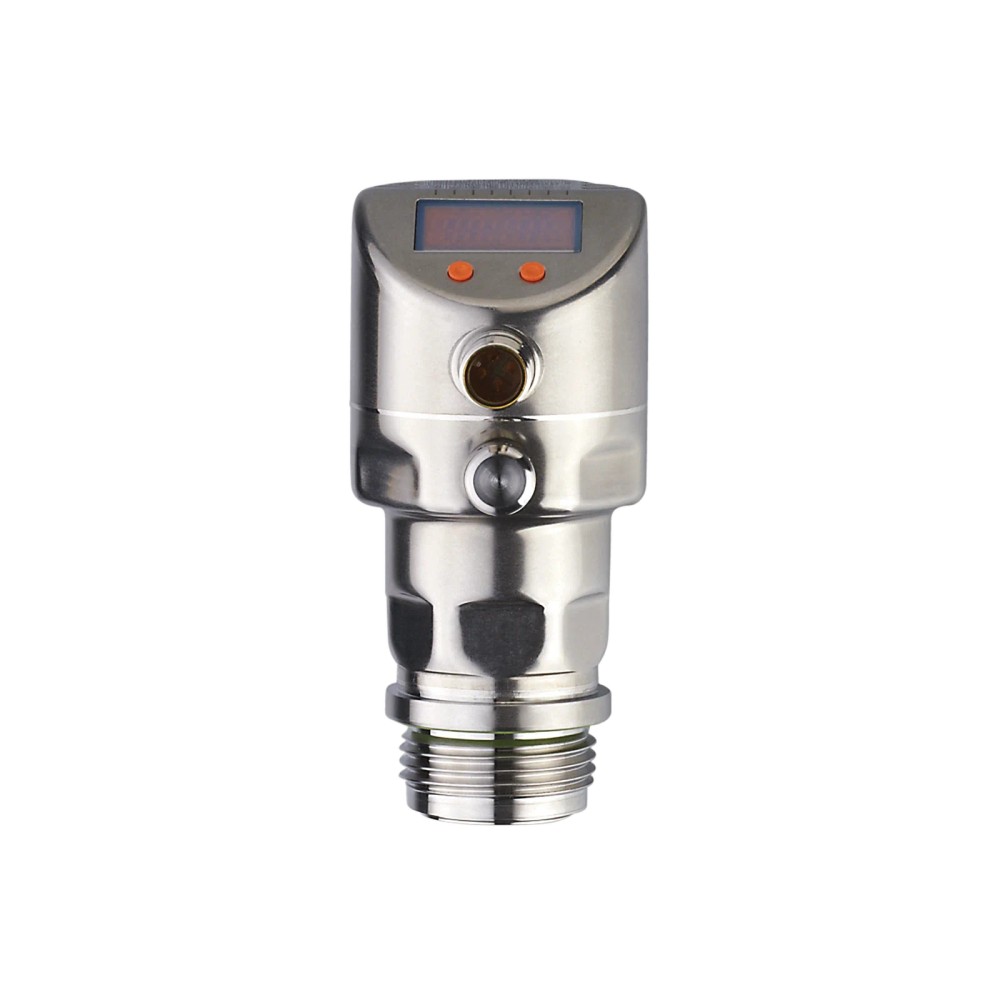

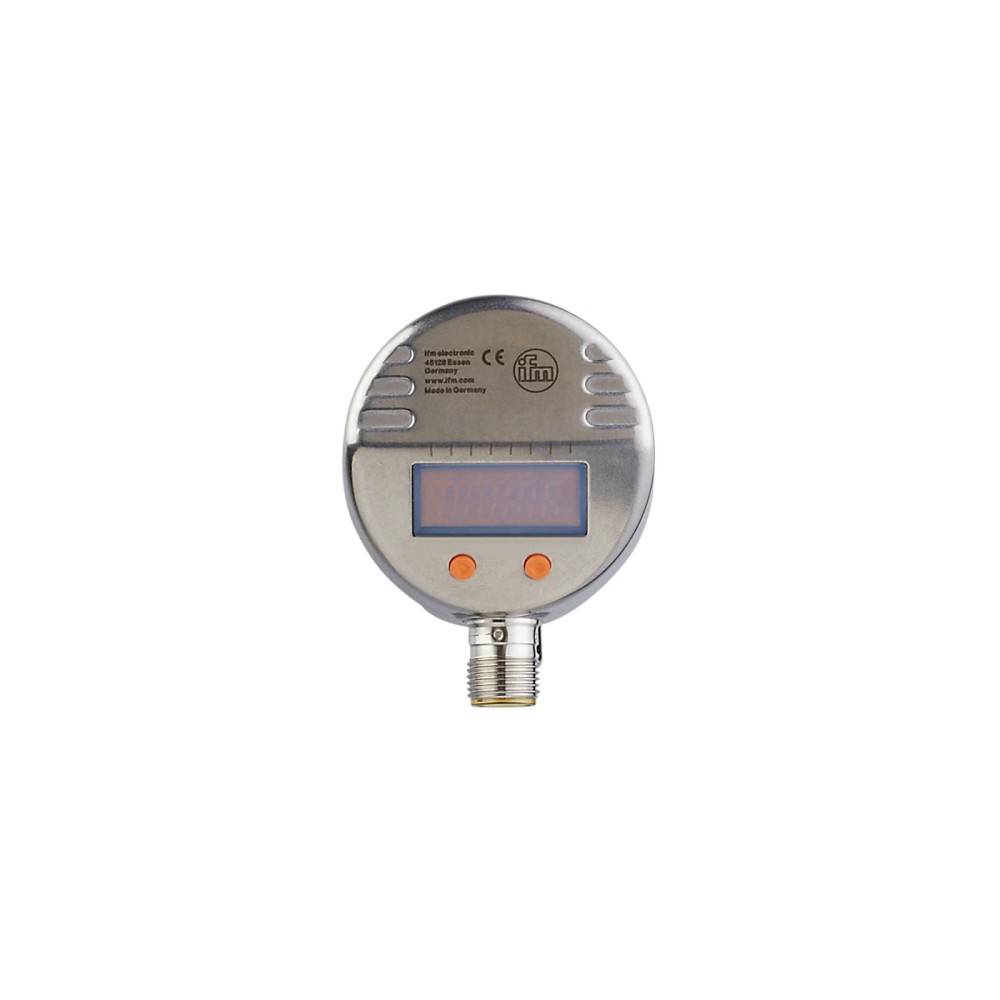

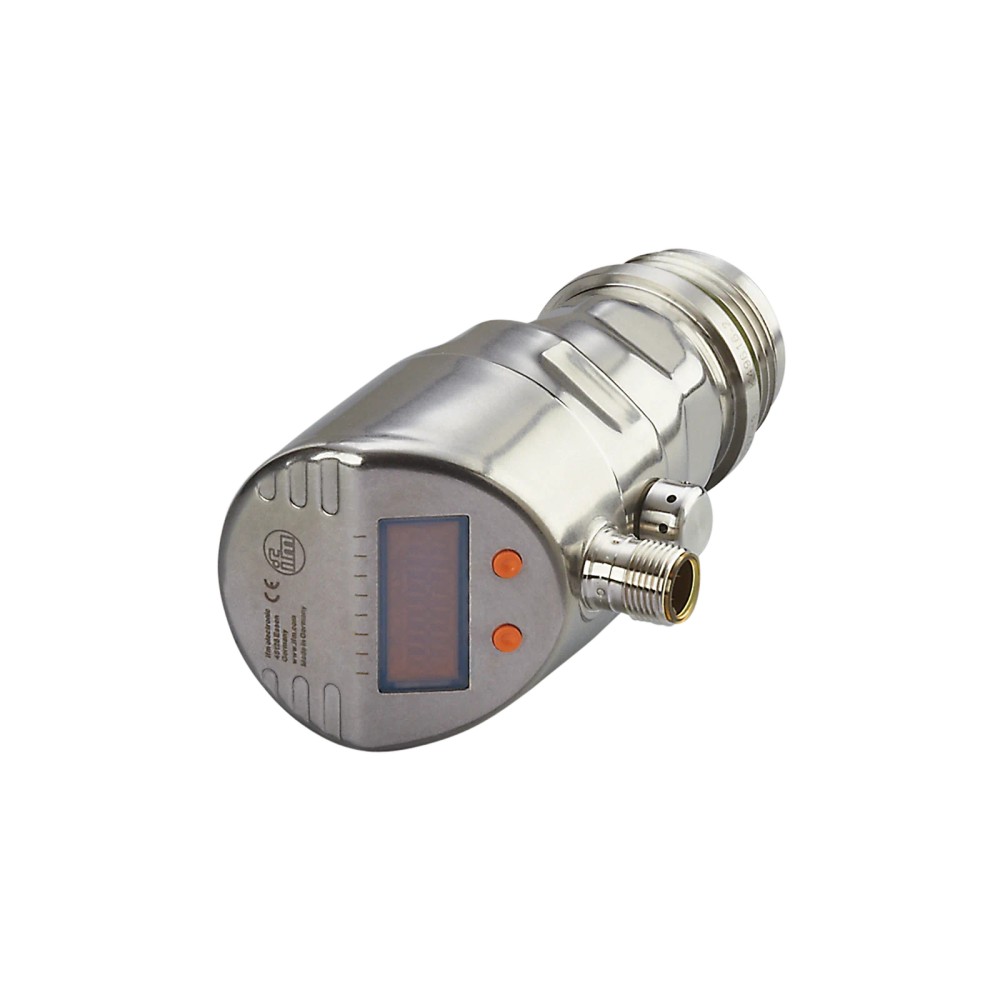

Imagem meramente ilustrativa

R$ 6.635,81

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2795
EAN: 4021179244268
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI2795 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 4 bar

Processo

G 1 externa Aseptoflex Vario

Saída analógica

4 a 20 mA, invertível e escalável

Comunicação

IO-Link, revisão 1.0

Conexão elétrica

M12 A, 4 contatos

Montagem

Faceada, com display

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PI2795 com display e IO-Link, faixa de -1 a 4 bar

O IFM PI2795 é um sensor eletrônico de pressão relativa e vácuo, com montagem faceada, destinado à medição de pressão em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 4 bar e possui display integrado. Oferece sinais de comutação, analógico de 4 a 20 mA e IO-Link, além de conexão de processo G 1 Aseptoflex Vario.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 4 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 externa, cone de vedação Aseptoflex Vario
Saídas	2 digitais e 1 analógica; sinais configuráveis
Sinal analógico	4 a 20 mA, invertível e com escala ajustável
Comunicação	IO-Link, revisão 1.0; COM2, 38,4 kBaud
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 h
Grau de proteção	IP67, IP68 e IP69K
Dimensões e massa	Ø 50 mm x 105,8 mm; 358,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em processos da indústria alimentícia e de bebidas, quando a faixa necessária estiver entre -1 e 4 bar.
Instalações que utilizem conexão de processo G 1 externa com cone de vedação Aseptoflex Vario.
Sistemas que aceitem sinais de comutação, saída analógica de 4 a 20 mA ou comunicação IO-Link.
Aplicações cuja temperatura do fluido esteja entre -25 e 125 °C, ou até 145 °C por no máximo 1 hora.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo ultrapassar a faixa de medição de -1 a 4 bar como requisito de medição; a resistência à pressão não amplia essa faixa.
Não selecionar para conexão de processo diferente de G 1 externa Aseptoflex Vario sem confirmar adaptador e vedação compatíveis.
Não operar o fluido acima de 145 °C ou manter essa temperatura por mais de 1 hora; os dados fornecidos não autorizam essa condição.
Não presumir compatibilidade elétrica com uma entrada específica de PLC ou controlador sem conferir o esquema de ligação e a configuração das saídas no datasheet.

APLICAÇÕES E USO

Aplicação explicitamente indicada: montagem faceada para medição de pressão na indústria alimentícia e de bebidas; a ficha informa meios pastosos e sólidos, além de fluidos líquidos e gasosos.
Em sistemas de processo que demandem indicação local, sinais de comutação ou transmissão de 4 a 20 mA, desde que a faixa necessária esteja entre -1 e 4 bar e a conexão seja G 1 Aseptoflex Vario.
Em instalações com IO-Link revisão 1.0 e COM2 a 38,4 kBaud, mediante compatibilidade da rede e configuração do controlador.
A faixa de temperatura do fluido informada é -25 a 125 °C; 145 °C é permitido somente por até 1 hora. A ficha não especifica, neste contexto, ciclos de limpeza ou compatibilidade química de fluidos particulares; verificar o datasheet e os materiais em contato.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PI2795 com display e IO-Link, faixa de -1 a 4 bar, verifique estes pontos:

Escolha o PI2795 quando

A aplicação exigir medição entre -1 e 4 bar, montagem faceada, display local e conexão G 1 Aseptoflex Vario, com uso de sinais de comutação, 4 a 20 mA ou IO-Link.

Verifique antes de substituir um sensor existente

Confirme a conexão mecânica G 1 Aseptoflex Vario, a alimentação permitida, o tipo de entrada do sistema de controle e a configuração desejada para saídas digitais, analógica ou IO-Link.

Procure outra faixa ou conexão quando

O processo exigir medição fora de -1 a 4 bar ou uma conexão de processo diferente. A ficha fornecida não identifica uma alternativa específica para esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM (ifm electronic)	Identificação do fabricante informada para o produto.
Modelo / SKU / part number	PI2795	Código de identificação do sensor.
GTIN	4021179244268	Identificador comercial informado na ficha.
Tipo de produto	Sensor eletrônico de pressão faceado frontalmente e com display	Descrição do produto.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação explicitamente indicada na ficha.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios informados nos dados do produto; verificar compatibilidade dos materiais com o fluido específico.

Faixa de medição e pressão
Alcance de medição	-1 a 4 bar; -14,5 a 58 psi; -100 a 400 kPa	Faixa de medição nominal informada.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados na ficha.
Resistência ao vácuo	-1000 mbar / -0,1 MPa	Valor informado como resistência ao vácuo; não confundir com a faixa de medição.
Resistência à pressão	30 bar / 435 psi / 3000 kPa	Limite de resistência informado; não é a faixa de medição.
Pressão mínima de ruptura	100 bar / 1450 psi / 10000 kPa	Valor de pressão de ruptura informado; não representa pressão operacional nem faixa de medição.

Saídas e sinais
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Tipos de sinal indicados na ficha; verificar configuração necessária.
Saídas digitais	2	Quantidade informada nos dados do produto.
Saída analógica	1	Quantidade informada nos dados do produto.
Corrente analógica	4 a 20 mA, invertível e de escala ajustável	Características da saída analógica informadas.
Função elétrica	PNP/NPN	Função elétrica indicada na ficha; confirmar configuração e pinagem antes da ligação.
Frequência de comutação DC	125 Hz	Frequência de comutação informada para corrente contínua.

Alimentação e dados elétricos
Tensão DC, operação de 2 fios	20 a 32 V DC	Intervalo de alimentação informado para operação de 2 fios.
Tensão DC, operação de 3 fios	18 a 32 V DC	Intervalo de alimentação informado para operação de 3 fios.
Consumo de corrente, 2 fios	3,6 a 21 mA	Intervalo de consumo informado para operação de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite de consumo informado para operação de 3 fios.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso indicado nos dados elétricos.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos indicados.
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.0	Revisão informada na ficha.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Modo e taxa de transferência indicados.
Watchdog integrado	Sim	Presença indicada nos dados de comunicação.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Intervalo informado para temperatura ambiente.
Temperatura do fluido	-25 a 125 °C; 145 °C por no máximo 1 hora	Limite de temperatura do fluido conforme ficha.
Grau de proteção	IP67, IP68 e IP69K	Classificações informadas; condições de ensaio e instalação devem ser consultadas no datasheet.

Materiais
Materiais do corpo	1.4404 (aço inoxidável 316L), FKM, PTFE, PBT, PEI e PFA	Materiais indicados para o produto; verificar compatibilidade química com o fluido específico.
Materiais em contato com o fluido	Cerâmica (99,9% Al2O3), 1.4435 (aço inoxidável 316L) e PTFE	Materiais de contato com o fluido indicados na ficha.
Característica da superfície	Ra < 0,4 µm / Rz = 4 µm	Valores de acabamento superficial informados para os materiais de contato com o fluido.

Dados mecânicos e conexão de processo
Tipo de montagem	Faceado frontalmente	Configuração de montagem indicada.
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica especificada; não confundir com conexão elétrica.
Formato do invólucro	Cilíndrico	Formato informado para o invólucro.
Dimensões	Ø 50 mm; comprimento 105,8 mm	Dimensões indicadas nos dados do produto.
Massa	358,5 g	Massa informada para o produto.

Display e operação
Display	Integrado	Presença de display indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0; COM2, 38,4 kBaud.

• Sinal analógico de 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação; a ficha informa duas saídas digitais e uma saída analógica, com sinais configuráveis.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação indicada na ficha: 18 a 32 V DC para operação de 3 fios e 20 a 32 V DC para operação de 2 fios. A ficha também informa função elétrica PNP/NPN; confirmar pinagem e configuração no datasheet antes da ligação.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario; sensor de montagem faceada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com IO-Link revisão 1.0 e comunicação COM2 a 38,4 kBaud.	✓	Esses parâmetros de comunicação estão indicados na ficha do produto.
Entrada analógica compatível com sinal de 4 a 20 mA.	✓	O sensor fornece saída analógica de 4 a 20 mA, invertível e com escala ajustável; verificar a configuração e a ligação no datasheet.
Instalação com conexão de processo G 1 Aseptoflex Vario e montagem faceada.	✓	Corresponde à conexão e ao tipo de montagem especificados.
Processo com necessidade de medição fora da faixa de -1 a 4 bar.	✗	A faixa de medição informada é -1 a 4 bar; a resistência à pressão não representa faixa de medição.
Alimentação fora dos intervalos DC informados para operação de 2 ou 3 fios.	✗	A ficha especifica 20 a 32 V DC para 2 fios e 18 a 32 V DC para 3 fios.
Fluido a 145 °C por período superior a 1 hora ou acima dessa temperatura.	✗	O limite excepcional informado é 145 °C por no máximo 1 hora; a temperatura do fluido indicada para operação é -25 a 125 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PI2795 com display e IO-Link, faixa de -1 a 4 bar

Confirme que a faixa de processo requerida está entre -1 e 4 bar e que a conexão mecânica prevista é G 1 Aseptoflex Vario.
Verifique no datasheet as dimensões de instalação e o desenho do conjunto antes de preparar o ponto de montagem.
Instale o sensor faceado usando a conexão e o sistema de vedação compatíveis com Aseptoflex Vario; não force uma conexão de padrão diferente.
Conecte o M12 codificação A de 4 contatos conforme o esquema oficial e a configuração elétrica escolhida.
Alimente o sensor dentro da faixa DC correspondente à operação de 2 ou 3 fios indicada na ficha.
Configure e valide no sistema de controle o sinal pretendido — comutação, 4 a 20 mA ou IO-Link — e confira a leitura em condições de processo seguras.

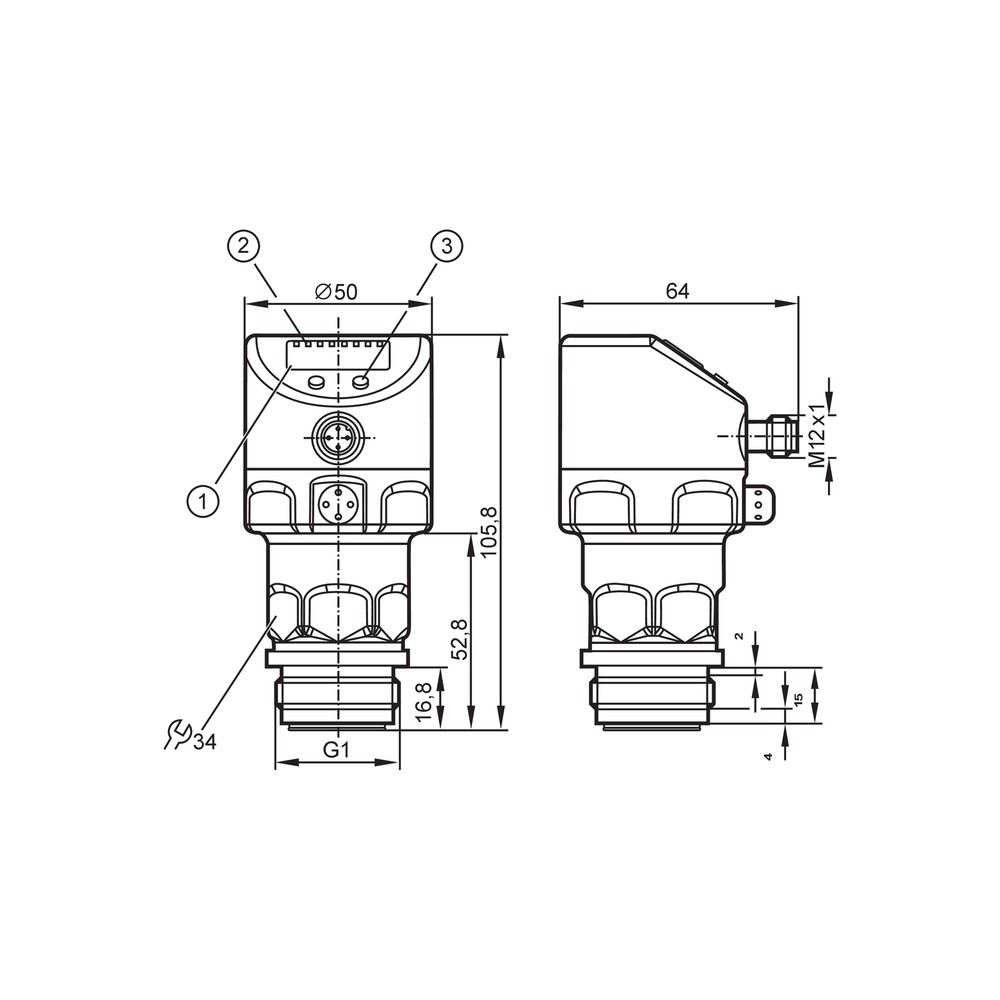

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de pressão não corresponde à condição esperada do processo.	Faixa de processo fora da faixa de medição, configuração de escala analógica inadequada ou seleção incorreta do tipo de pressão.	Compare a pressão do processo com a faixa de -1 a 4 bar e confira a configuração do sensor e a escala do sinal no datasheet e no sistema de controle.
O controlador não recebe o sinal analógico esperado.	Incompatibilidade entre o sinal 4 a 20 mA e a entrada configurada, ligação incorreta ou escala ajustável configurada de forma diferente da esperada.	Verifique a configuração da entrada do controlador, a ligação conforme o esquema oficial e a escala configurada no sensor.
Não há comunicação IO-Link com o mestre.	Configuração de comunicação incompatível, ligação elétrica incorreta ou parâmetros de interface divergentes.	Confirme suporte a IO-Link revisão 1.0 e COM2 a 38,4 kBaud no sistema, além da conexão e pinagem conforme o datasheet.
O sensor não apresenta leitura estável ou há indício de vazamento na instalação.	Conexão de processo incompatível ou montagem/vedação inadequada para a conexão G 1 Aseptoflex Vario.	Despressurize o processo conforme procedimento da instalação e confira o padrão da conexão, o assentamento faceado e o sistema de vedação utilizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PI2795 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI2795 e para que serve?

É um sensor eletrônico com display para medir pressão relativa e vácuo. Foi indicado para montagem faceada em aplicações da indústria alimentícia e de bebidas.

Que faixa de medição e conexão de processo ele tem?

A faixa é de -1 a 4 bar. A conexão é G 1 externa com cone de vedação Aseptoflex Vario.

Quais sinais ou protocolos posso usar com ele?

A ficha indica sinais de comutação, saída analógica de 4 a 20 mA e IO-Link. O sensor também informa duas saídas digitais e uma analógica; confirme configuração e pinagem no datasheet.

O produto acompanha cabos, adaptadores ou outros acessórios?

A ficha fornecida não lista acessórios inclusos. Confirme com o fornecedor o conteúdo efetivo do fornecimento antes da instalação.

Ele serve para medir pressão acima de 4 bar?

Não como faixa de medição especificada: o alcance informado termina em 4 bar. A resistência à pressão de 30 bar não amplia a faixa de medição.

Posso usar o PI2795 com uma conexão diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa Aseptoflex Vario. Para outra conexão, verifique a compatibilidade mecânica e de vedação com o fabricante; a ficha não confirma adaptadores.

O display fica apagado ou a leitura não aparece: o que verifico antes de trocar o sensor?

Verifique a alimentação DC aplicável à ligação de 2 ou 3 fios e confira a conexão M12 e a pinagem pelo datasheet. Depois, valide se o modo de operação e a configuração estão corretos.

O PLC não reconhece o sinal: o que devo conferir?

Confirme se a entrada do PLC corresponde ao sinal configurado — 4 a 20 mA, comutação ou IO-Link — e se a ligação segue o esquema do fabricante. Para IO-Link, confira revisão 1.0 e COM2 a 38,4 kBaud.

Devo escolher o PI2795 ou um sensor com outra faixa?

Escolha o PI2795 se a medição necessária estiver entre -1 e 4 bar e a conexão G 1 Aseptoflex Vario atender à instalação. Se o processo exigir outra faixa, selecione um modelo cuja faixa nominal corresponda à necessidade; a ficha não identifica um substituto específico.

Quais cuidados devo tomar na instalação e na temperatura do fluido?

Instale na conexão G 1 Aseptoflex Vario com montagem faceada e faça a ligação conforme o datasheet. A temperatura do fluido é de -25 a 125 °C, com 145 °C permitidos por no máximo 1 hora.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: revisão 1.0; COM2, 38,4 kBaud)

Aseptoflex Vario

Sistema de conexão de processo especificado para a rosca externa G 1 do sensor. (Ref.: conexão G 1 com cone de vedação Aseptoflex Vario)

Sinal 4 a 20 mA

Saída analógica de corrente usada para transmitir o valor medido a uma entrada compatível. (Ref.: 4 a 20 mA, invertível e com escala ajustável)

Montagem faceada

Configuração em que a face de medição é instalada alinhada à conexão do processo. (Ref.: tipo de montagem faceado frontalmente)

Grau de proteção IP

Classificação de proteção do invólucro conforme os códigos IP informados pelo fabricante. (Ref.: IP67, IP68 e IP69K)
