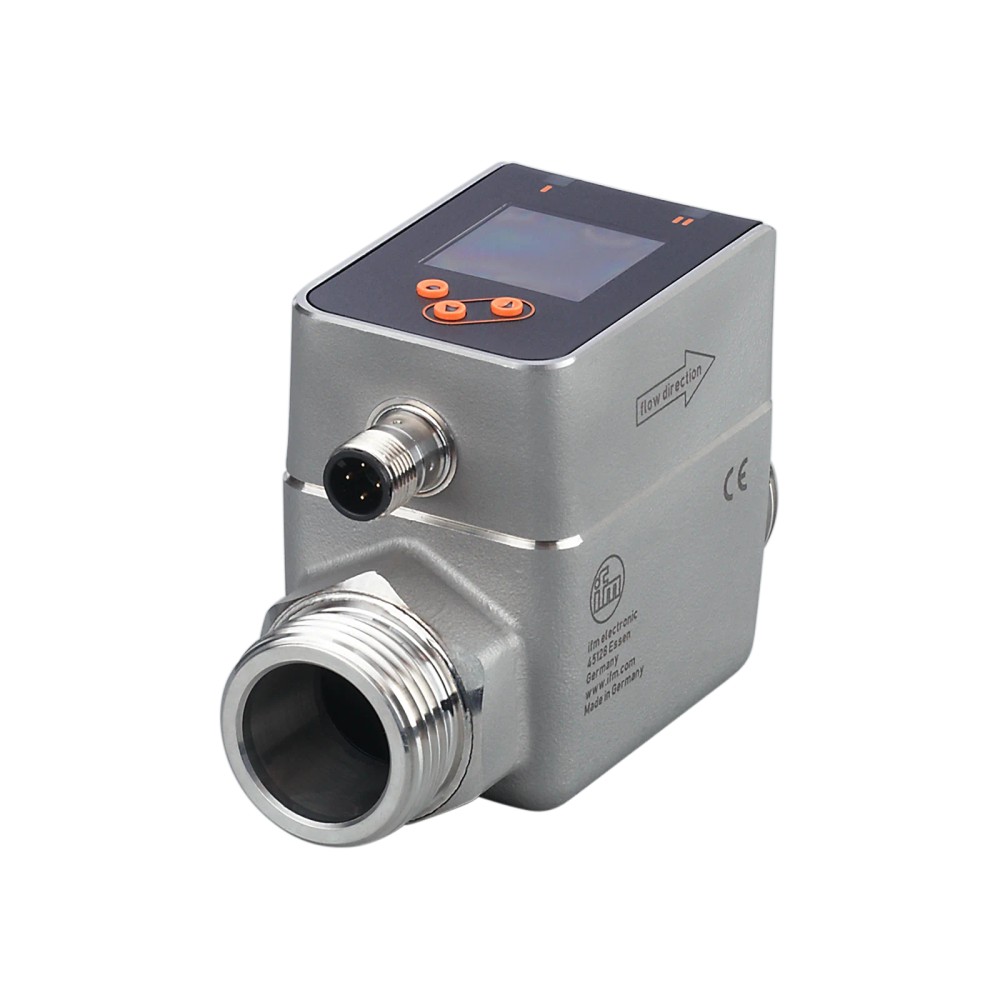

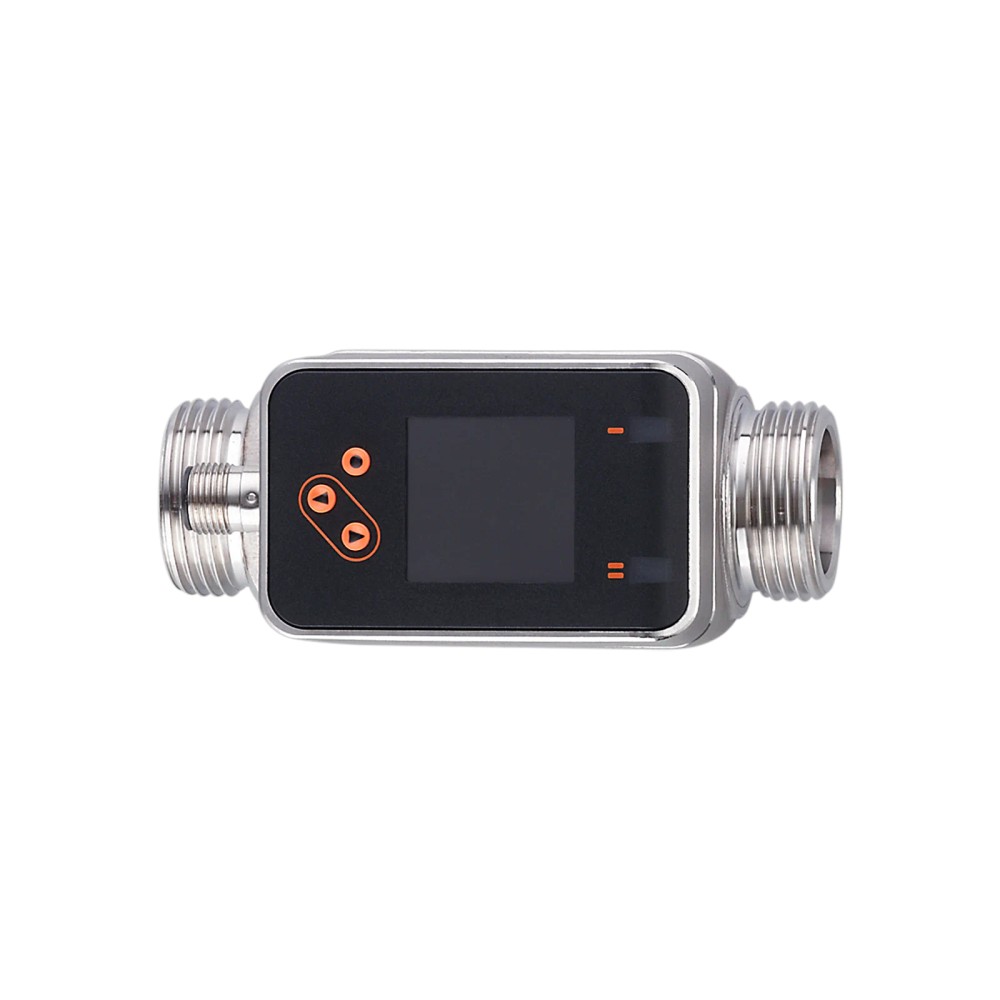

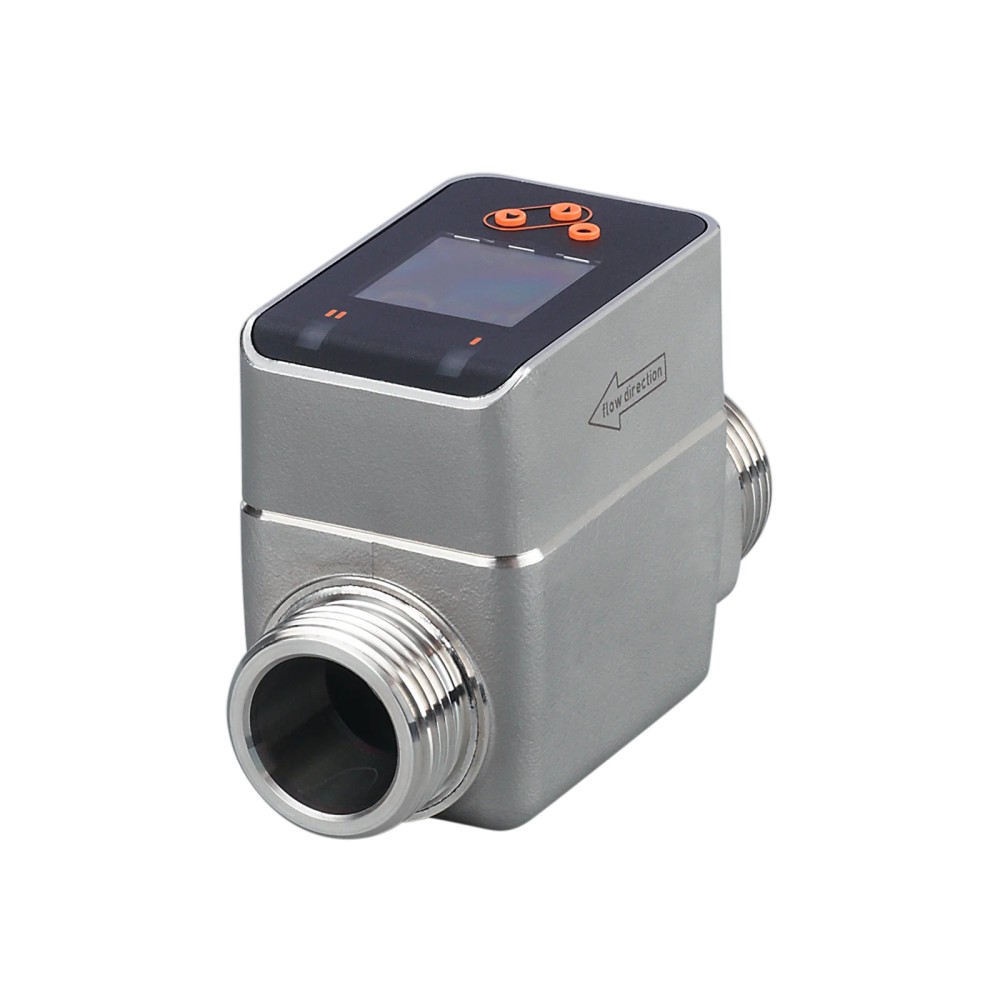

Sensor de Vazão Magnético-Indutivo IFM SM8020

Pré-visualizar: SM8020 IFM - Sensor Vazão IFM Medição vazão 0,2-150 l/min, G1, IO-Link

SM8020 IFM - Sensor Vazão IFM Medição vazão 0,2-150 l/min, G1, IO-Link

Imagem meramente ilustrativa

R$ 8.961,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM8020
EAN: 4021179315081
NCM do produto: 90261011

Destaques do Produto Faixa de Medição 0,2...mais

Fechar menu

Saiba mais sobre: "SM8020 IFM - Sensor Vazão IFM Medição vazão 0,2-150 l/min, G1, IO-Link"

Destaques do Produto

Faixa de Medição

0,2 - 150 l/min

Conexão

G 1 (DN25)

Saídas

PNP/NPN / Analógico / IO-Link

Resistência a Pressão

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SM8020 IFM - Sensor de vazão magnético-indutivo 0,2-150 l/min, G1, IO-Link

O sensor SM8020 é uma solução magnético-indutiva para o monitoramento preciso de vazão em meios líquidos condutores. Com uma faixa de medição de 0,2 a 150 l/min, oferece versatilidade operacional através de múltiplas saídas (PNP/NPN, analógica, pulso) e suporte a IO-Link. O dispositivo é robusto, suportando temperaturas de fluido de até 90°C e pressões de até 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de Sensor	Magnético-indutivo
Faixa de Medição	0,2...150 l/min
Conexão de Processo	G 1 rosca externa (DN25)
Resistência à Pressão	16 bar
Temperatura do Fluido	-20...90 °C
Interface	IO-Link
Saídas	PNP/NPN, Analógica, Pulso
Peso	782 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração industrial com água ou misturas água-glicol.
Monitoramento de vazão em processos de tratamento de água.
Circuitos hidráulicos de máquinas operatrizes (fluidos condutores).
Aplicações que exigem integração via IO-Link para diagnóstico remoto.

⚠ Considere outro se precisa de:

Fluidos não condutores (ex: óleos isolantes, combustíveis).
Aplicações com vapor de alta temperatura.
Pressões superiores a 16 bar.
Fluidos com alta concentração de partículas abrasivas ou magnéticas que possam interferir na medição.

APLICAÇÕES E USO

Monitoramento contínuo de vazão em sistemas de refrigeração industrial.
Controle de fluxo em processos de dosagem de líquidos condutores.
HVAC: gerenciamento de fluxo em circuitos de água gelada.
Sistemas de proteção de máquinas contra falta de fluxo de fluido refrigerante.

COMO ESCOLHER

Antes de comprar o SM8020 IFM - Sensor de vazão magnético-indutivo 0,2-150 l/min, G1, IO-Link, verifique estes pontos:

Escolha este modelo se

Você necessita de alta precisão em fluidos condutores e precisa integrar o sensor em arquiteturas com IO-Link ou sinais analógicos diversificados em tubulações de 1 polegada.

Considere outra opção se

O fluido não for eletricamente condutor (ex: óleos puros, hidrocarbonetos) ou se a pressão do sistema exceder 16 bar, onde seriam necessários medidores de vazão baseados em princípios mecânicos ou ultrassônicos de fixação externa.

ESPECIFICAÇÕES TÉCNICAS

Desempenho
Faixa de medição	0,2...150 l/min	Faixa operacional recomendada conforme datasheet.

Dados Mecânicos e Processo
Conexão de processo	G 1 rosca externa DN25	Padrão de rosca para montagem em tubulação.
Resistência à pressão	16 bar	Limite máximo de operação sob pressão estática.
Temperatura do fluido	-20...90 °C	Intervalo térmico para operação segura do meio medido.

Dados Elétricos e Interfaces
Sinais de saída	PNP/NPN, analógico, pulso, frequência	Versatilidade para integração com diversos controladores (CLP/IHM).
Interface	IO-Link	Comunicação digital para parâmetros e diagnóstico.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2)

• Saída Analógica (4-20mA / 0-10V)

• Saída Digital (PNP/NPN)

Conexões

Elétrica Conector M12

Processo G1 rosca externa (DN25)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água industrial	✓	Fluido condutor e dentro da faixa de pressão/temperatura.
Medição de óleo isolante	✗	O princípio magnético-indutivo requer condutividade elétrica do fluido.
Sistemas acima de 20 bar	✗	O sensor é limitado a 16 bar de resistência mecânica.

INSTALAÇÃO

Como instalar o SM8020 IFM - Sensor de vazão magnético-indutivo 0,2-150 l/min, G1, IO-Link

Isole a linha de processo e alivie a pressão antes da instalação.
Verifique a compatibilidade da rosca G1 na tubulação.
Instale o sensor garantindo a direção do fluxo indicada na carcaça.
Utilize vedante adequado para conexões roscadas industriais.
Conecte o cabo M12, garantindo que o aperto esteja correto para proteção IP.
Configure as saídas e parâmetros via interface IO-Link conforme a necessidade da aplicação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura instável ou valores oscilantes.	Presença de bolhas de ar na tubulação.	Verificar se o sensor está instalado em trecho onde a tubulação permanece totalmente cheia.
Sensor não comuta a saída ou apresenta falha no status.	Curto-circuito na carga de saída.	Medir a corrente de carga e verificar integridade da fiação no conector M12.
Medição não condizente com a vazão real.	Condutividade do fluido fora dos parâmetros.	Confirmar se o líquido medido é condutor (ex: água e aditivos) conforme especificação técnica.
Saída não ativa conforme esperado.	Configuração incorreta do ponto de comutação.	Acessar parâmetros via IO-Link ou resetar para padrões de fábrica.

DOCUMENTAÇÃO TÉCNICA

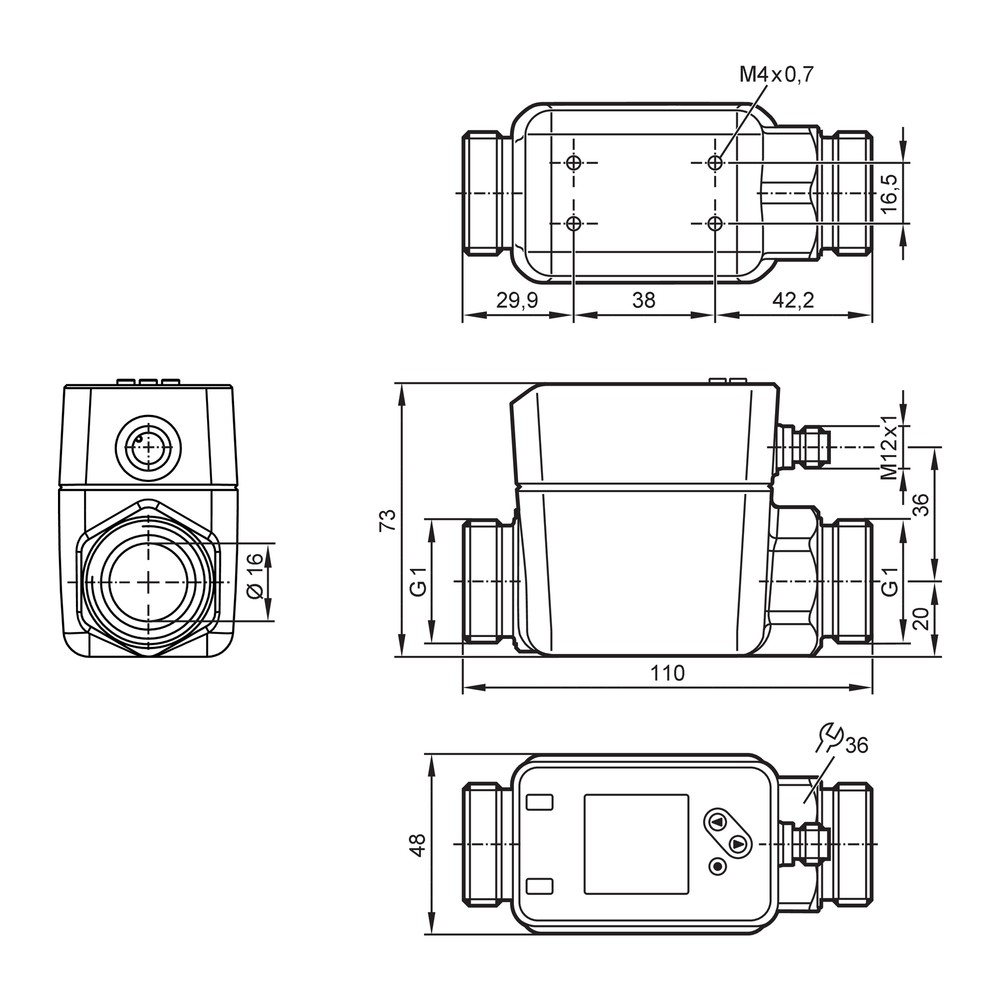

Folha de Dados do Sensor SM8020 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor SM8020 da IFM e qual sua função principal?

O SM8020 é um sensor de vazão magnético-indutivo projetado para medir o fluxo de líquidos condutores em tubulações industriais, operando em uma faixa de 0,2 a 150 l/min.

Quais são os protocolos de comunicação e sinais de saída disponíveis neste sensor?

Sim, ele possui IO-Link, além de saídas configuráveis PNP/NPN, sinal de comutação, sinal analógico, sinal de pulso e sinal de frequência.

Posso utilizar este sensor para medir a vazão de qualquer tipo de óleo?

Não, este sensor opera pelo princípio magnético-indutivo, exigindo que o fluido tenha uma condutividade mínima para medição. Ele não é adequado para óleos não condutores ou hidrocarbonetos.

O sensor suporta pressões de operação superiores a 16 bar?

Não, a pressão máxima de operação deste modelo é de 16 bar. Pressões acima deste limite podem causar falha estrutural no equipamento.

O que devo verificar se a leitura da vazão estiver instável?

O sintoma geralmente é a ausência de sinal no controlador ou leituras erráticas. A causa comum é a presença de ar na tubulação, que interfere na leitura. Verifique se o sensor está montado em um trecho de tubo sempre cheio.

Como diagnosticar uma falha na saída de comutação?

Geralmente indica um curto-circuito na carga ou sobrecarga na saída. Verifique a fiação e o consumo dos atuadores conectados às saídas digitais antes de substituir o componente.

Devo escolher este sensor ou um fluxostato mecânico simples?

Este sensor é indicado para sistemas que necessitam de versatilidade, como saídas analógicas e IO-Link integrados. Se sua aplicação exige apenas um contato simples (on/off) sem monitoramento de vazão contínua, modelos mecânicos mais simples podem ser suficientes.

Este modelo é a melhor escolha para monitorar vazão de líquidos químicos?

A escolha depende da condutividade do fluido e da faixa de medição. O SM8020 é ideal para água e misturas glicol/água, enquanto aplicações com fluidos não condutores exigiriam tecnologias alternativas como sensores ultrassônicos de tempo de trânsito.

Quais cuidados devo ter durante a instalação física do sensor?

Para a instalação, certifique-se de realizar a vedação correta na conexão roscada G1. Garanta que o sensor seja montado em um trecho reto de tubulação para evitar turbulência, seguindo as orientações do manual quanto ao alinhamento.

Qual a procedência deste componente e há suporte para instalação?

A procedência é garantida pela IFM Electronic, com suporte técnico e documentação fornecidos pelo fabricante. A instalação deve seguir estritamente o torque recomendado para a rosca G1 e as especificações de alimentação elétrica.

GLOSSÁRIO TÉCNICO

Magnético-indutivo

Princípio de medição baseado na Lei de Faraday, onde um campo magnético induz uma tensão em um fluido condutor em movimento. (Ref.: Tipo de sensor)

IO-Link

Protocolo de comunicação industrial ponto-a-ponto que permite a configuração remota e o diagnóstico avançado do sensor. (Ref.: Especificações técnicas)

DN25

Diâmetro nominal da tubulação de 25mm, compatível com a conexão de processo G1. (Ref.: Conexão)

PNP/NPN

Configurações de saída de transistor para comutação de sinais elétricos conforme a lógica do controlador. (Ref.: Saídas)

Resistência à pressão

Limite máximo de pressão (16 bar) que o corpo do sensor suporta sem risco de falha mecânica. (Ref.: Resistência a pressão)
