Sensor Óptico de Nível ifm O1D300

Pré-visualizar: O1D300 IFM - Sensor Óptico de Nível ifm Detecção de Nível IO-Link 0,2-10m IP67

O1D300 IFM - Sensor Óptico de Nível ifm Detecção de Nível IO-Link 0,2-10m IP67

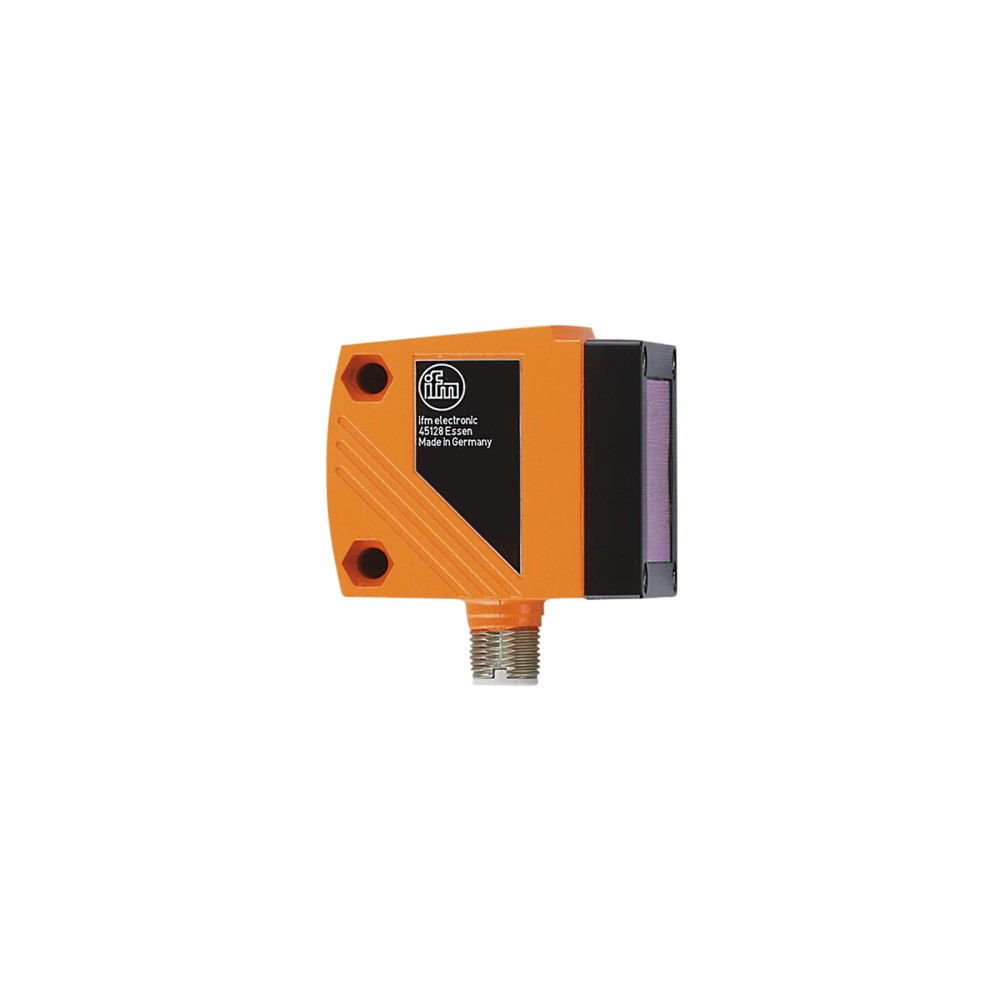

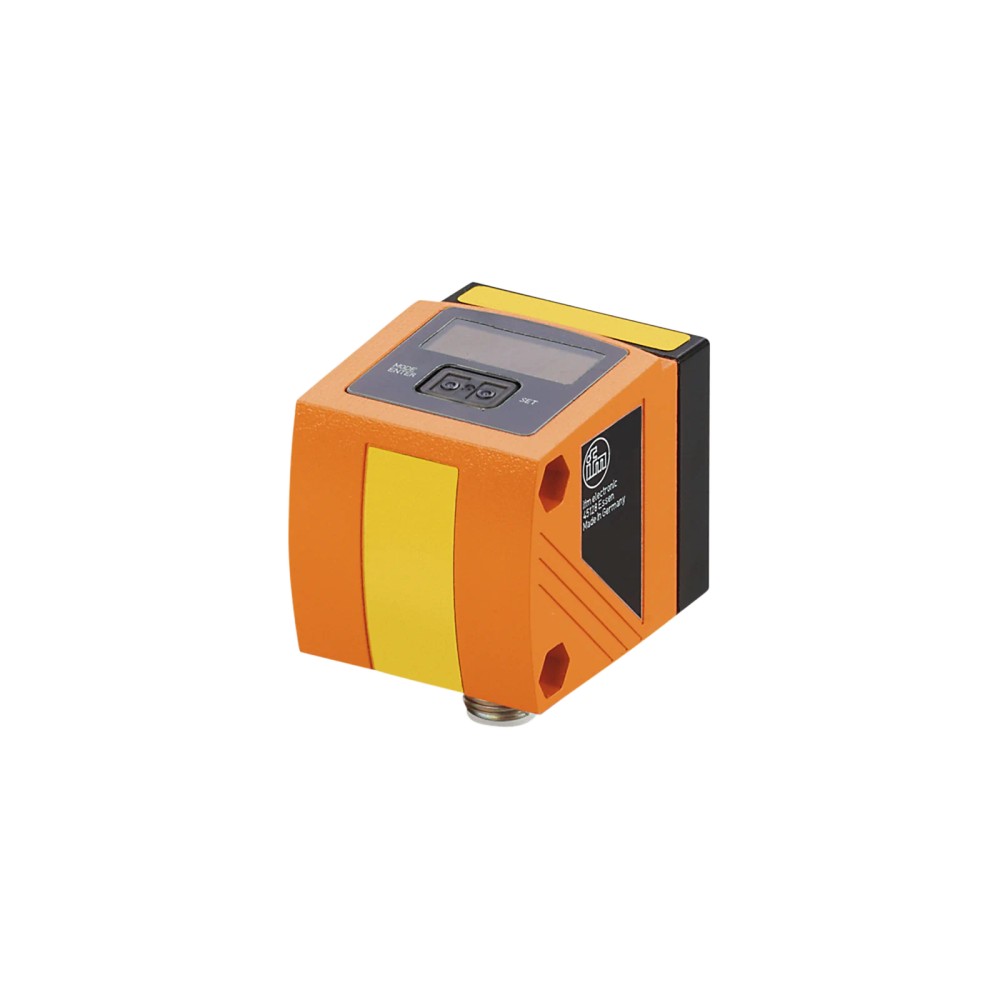

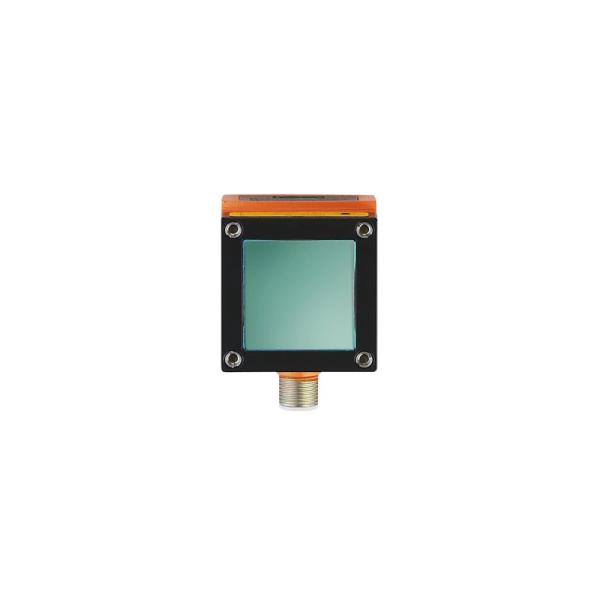

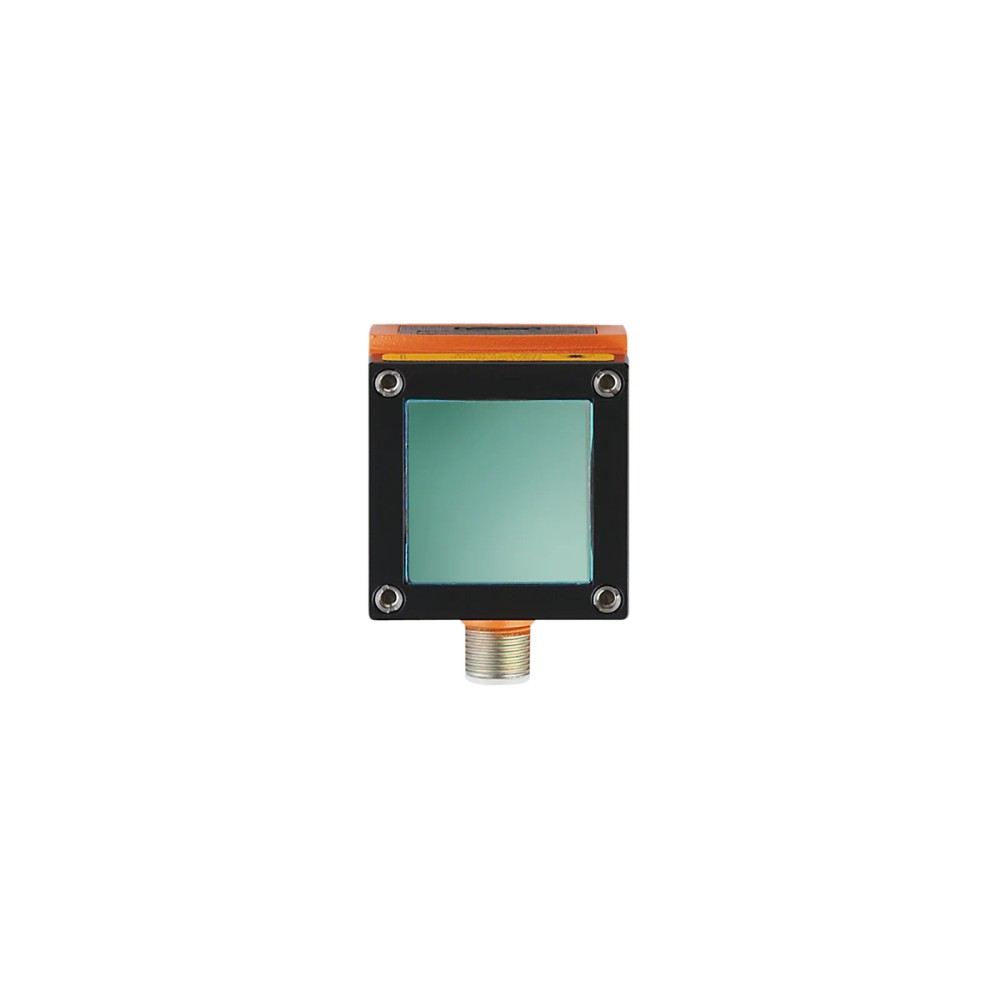

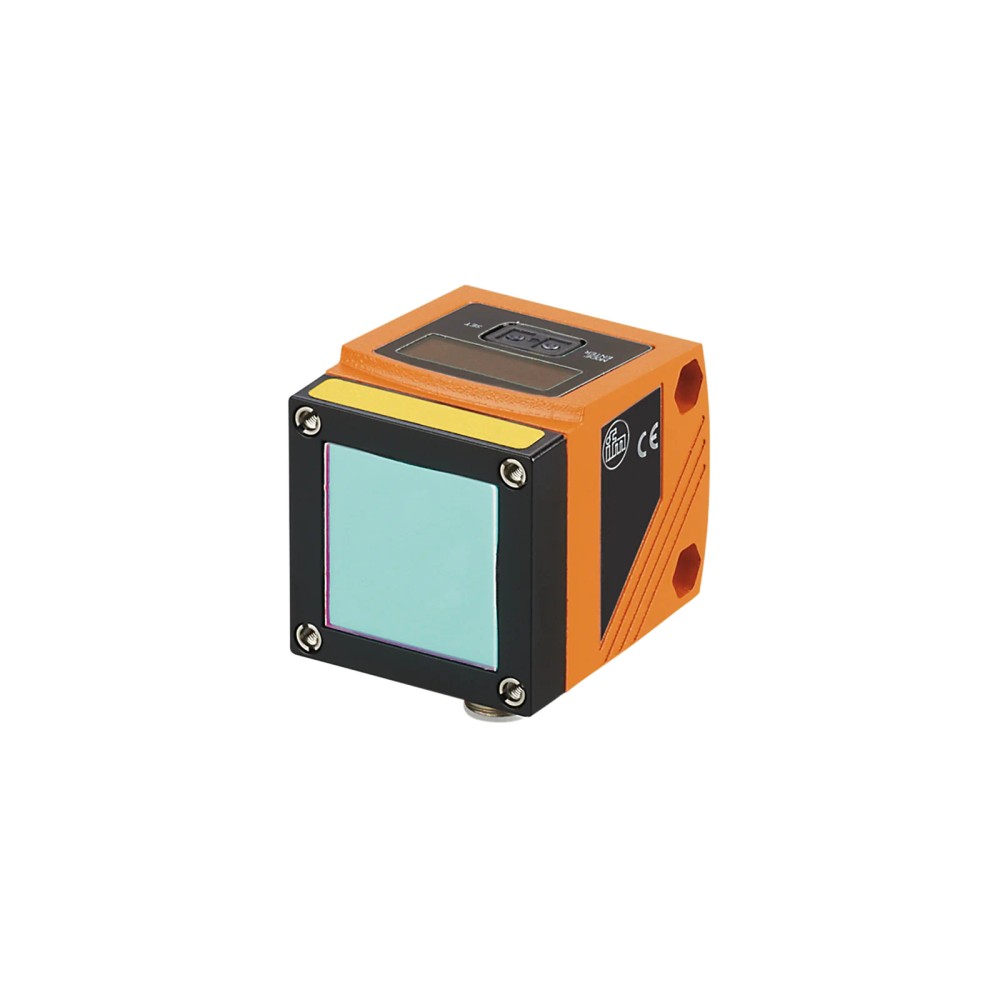

Imagem meramente ilustrativa

R$ 4.422,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D300
EAN: 4021179239868
NCM do produto: 85365090

Destaques do Produto Alcance 0,2 - 10...mais

Fechar menu

Saiba mais sobre: "O1D300 IFM - Sensor Óptico de Nível ifm Detecção de Nível IO-Link 0,2-10m IP67"

Destaques do Produto

Alcance

0,2 - 10 metros

Comunicação

IO-Link

Conexão

M12

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Óptico de Nível ifm O1D300 com IO-Link

O sensor O1D300 é um dispositivo óptico de alta precisão projetado para medição de distância e detecção de nível em aplicações industriais. Operando com tecnologia laser na faixa de 0,2 a 10 metros, ele oferece robustez com grau de proteção IP67. Integra-se facilmente a sistemas modernos através de interface IO-Link e saídas digitais/analógicas programáveis.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de medição	0,2...10 m
Interface	IO-Link
Saídas Digitais	2
Saídas Analógicas	1
Grau de Proteção	IP 67
Conexão Elétrica	M12
Classe do Laser	2
Invólucro	Zinco moldado sob pressão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível em silos ou tanques com sólidos.
Aplicações que exigem medição precisa de distância entre 0,2 e 10 metros.
Ambientes industriais que requerem grau de proteção IP67.
Sistemas de automação com protocolo de comunicação IO-Link.

⚠ Considere outro se precisa de:

Ambientes com fumaça densa ou poeira excessiva que obstrua o caminho óptico do laser.
Superfícies altamente reflexivas (espelhadas) que possam causar erros na medição de retorno.
Distâncias operacionais inferiores a 0,2 metros.
Exposição a temperaturas superiores a 60 °C.

APLICAÇÕES E USO

Monitoramento de nível de enchimento em tanques de sólidos granulados.
Medição de distância em esteiras de transporte industrial.
Detecção de presença e posicionamento de objetos em linhas de montagem.
Automação de processos que exigem feedback analógico contínuo (4-20mA / 0-10V).

COMO ESCOLHER

Antes de comprar o Sensor Óptico de Nível ifm O1D300 com IO-Link, verifique estes pontos:

Escolha este sensor se:

Sua aplicação exige medição de distância com alta repetibilidade, integração via IO-Link ou controle analógico em ambientes industriais, e o alvo encontra-se entre 0,2m e 10m.

Considere outra opção se:

A aplicação exigir medição abaixo de 200mm, o ambiente apresentar obstruções ópticas severas (fumaça/poeira densa) que invalidem o laser, ou se o custo de um sensor com IO-Link for superior ao necessário para uma lógica simples de chaveamento.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de medição	0,2...10 m	Faixa efetiva garantida para papel branco (90% remissão)
Frequência de medição	1...33 Hz	Taxa de atualização dos dados

Dados elétricos
Tensão de operação	18...30 DC	Tensão de alimentação nominal
Consumo de corrente	< 150 mA	Corrente máxima absorvida em operação

Interfaces
Interface	IO-Link	Protocolo de comunicação digital
Versão IO-Link	1.1	Padrão do protocolo

Condições ambientais
Grau de proteção	IP 67	Nível de vedação e resistência ambiental
Temperatura ambiente	-10...60 °C	Faixa de operação permitida

Dados mecânicos
Material	Zinco moldado sob pressão	Construção do invólucro

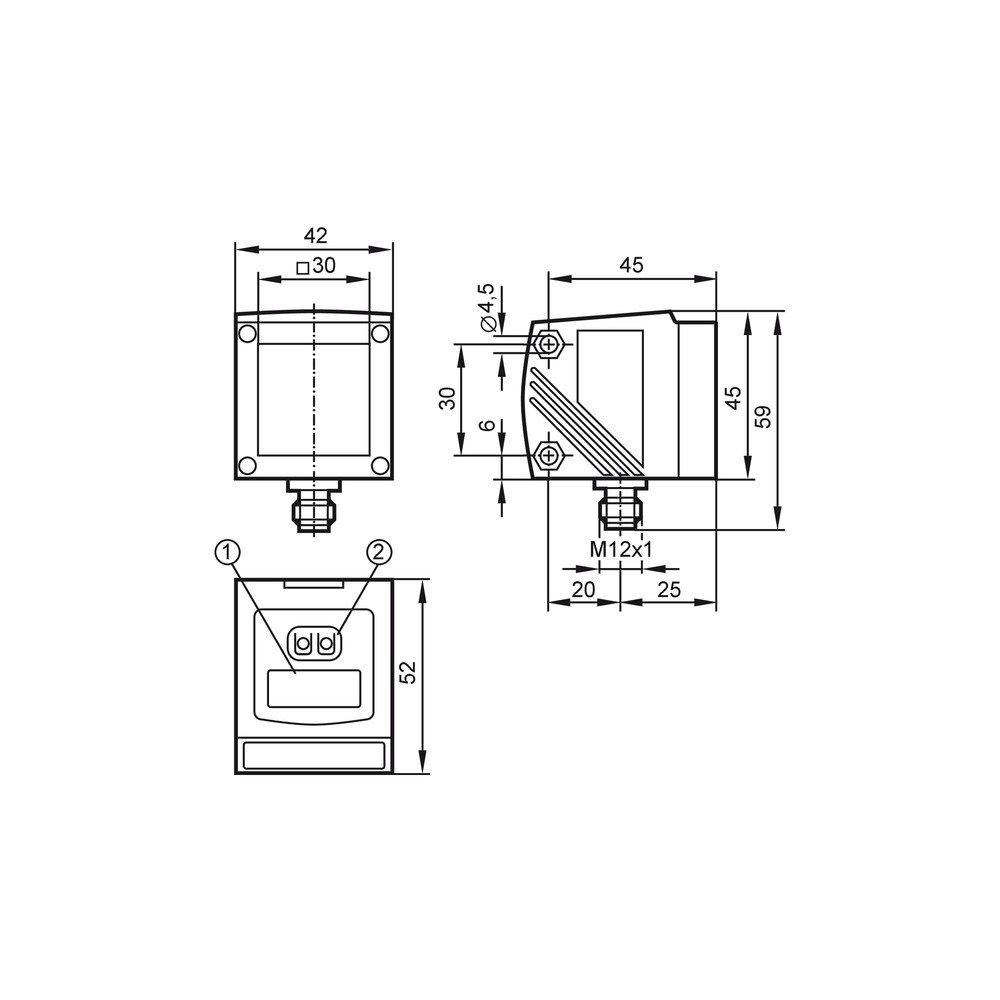

Dimensões	59 x 42 x 52 mm	Dimensões físicas externas

COMPATIBILIDADE

Comunicação

• IO-Link (v1.1)

• COM2 (38.4 kBaud)

Conexões

Elétrica 1 x M12; codificação: A

Processo Montagem através de invólucro retangular (suportes externos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente Industrial com poeira moderada	✓	O sensor possui proteção IP67, garantindo operação robusta.
Medição de líquidos transparentes	✗	A tecnologia óptica a laser pode sofrer refração excessiva, impossibilitando a medição precisa.
Sistemas IO-Link	✓	Compatível nativamente com protocolo IO-Link padrão IEC 61131-9.

INSTALAÇÃO

Como instalar o Sensor Óptico de Nível ifm O1D300 com IO-Link

Fixar o sensor firmemente utilizando suportes mecânicos adequados.
Verificar o alinhamento óptico em relação ao alvo, evitando inclinações excessivas.
Conectar o cabo M12 de acordo com o esquema de ligação.
Certificar que a tensão de alimentação está na faixa correta (18-30V DC).
Configurar o sensor via IO-Link ou através dos parâmetros de fábrica para a aplicação específica.
Realizar um teste de comutação para validar o funcionamento das saídas digitais/analógicas.

ACESSÓRIOS

Capa de proteção E21133 (opcional)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras incorretas ou sinal de erro constante.	Acúmulo de sujeira ou poeira na lente óptica.	Realizar a limpeza da lente com pano macio e verificar se o valor de leitura normaliza.
Perda frequente de sinal ou medição oscilante.	Desalinhamento do sensor em relação ao alvo.	Confirmar se o feixe laser está incidindo perpendicularmente à superfície alvo.
Saída desativada ou inoperante.	Sobrecarga na saída (curto-circuito).	Medir a corrente na saída de carga e verificar se não excede 200 mA.
Sensor não liga ou apresenta comportamento errático.	Tensão de alimentação fora da faixa especificada (18-30V DC).	Medir a tensão nos terminais de alimentação com um multímetro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor O1D300 da IFM e qual sua função principal?

O O1D300 é um sensor óptico de nível com medição de distância baseada no princípio de medição óptica, utilizando emissão de laser (650 nm) para detecção precisa em um alcance de 0,2 a 10 metros.

O que acompanha o sensor O1D300 na embalagem?

O sensor acompanha o dispositivo físico com conector M12. Acessórios como a capa de proteção (E21133) são opcionais e devem ser adquiridos separadamente.

Posso utilizar este sensor para medir distâncias muito curtas, abaixo de 20 cm?

O sensor não é indicado para medição de distâncias inferiores a 0,2 metros, pois esse valor está fora de sua faixa operacional mínima especificada de 0,2 m.

Este sensor óptico de nível funciona para medir o nível de qualquer tipo de líquido?

Este sensor é projetado para medições em meios sólidos ou opacos. Ele não é adequado para detecção de nível através de líquidos transparentes sem tratamento específico, devido à refração e absorção do feixe laser.

O sensor está com leitura instável ou sem resposta. O que devo verificar?

A falta de sinal ou leitura errática pode ser causada por desalinhamento ou sujeira na lente óptica frontal. Verifique se a lente está limpa e se o sensor está posicionado perpendicularmente à superfície alvo.

O sensor apresenta erro na saída digital. Como diagnosticar?

Uma falha constante na comutação da saída pode indicar curto-circuito na carga ou sobrecarga, verifique o LED de status e o consumo de corrente, que deve ser inferior a 150 mA.

Qual a vantagem de escolher o O1D300 com IO-Link em comparação a um sensor analógico convencional?

O O1D300 com interface IO-Link oferece maior capacidade de diagnóstico remoto, parametrização flexível e transmissão de dados digitais, sendo superior a sensores analógicos simples em ambientes de automação industrial modernos.

Devo escolher este modelo ou um sensor de distância padrão?

A escolha depende da necessidade de integração. Se o seu sistema utiliza protocolo IO-Link para monitoramento de dados, o O1D300 é a escolha recomendada; caso necessite apenas de uma lógica simples de relé, alternativas analógicas podem ser consideradas.

Quais cuidados devo ter ao instalar o sensor?

Para a instalação, utilize um cabo M12 com codificação A. Certifique-se de realizar o aperto correto do conector para garantir a estanqueidade IP67 e evite tensões mecânicas no cabeamento.

Qual a procedência deste componente?

A IFM é uma empresa global com faturamento direto através da IFM ELECTRONIC LTDA no Brasil. O produto segue as normas industriais de qualidade rigorosas de fabricação própria.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial que permite a troca bidirecional de dados entre sensores e mestres IO-Link. (Ref.: Interface de comunicação)

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água. (Ref.: Grau de proteção IP)

Supressão de fundo

Capacidade do sensor de ignorar objetos que estão fora da faixa de medição configurada. (Ref.: Supressão de fundo 10...100 m)

Saída PNP

Configuração de saída que comuta o positivo da alimentação (24V) para a carga. (Ref.: Função elétrica PNP)

M12

Padrão de conexão circular de 12mm amplamente utilizado em automação industrial para cabos de controle e força. (Ref.: Tipo de conexão)
