Sensor Indutivo IFM IG0011 M18

Pré-visualizar: IG0011 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 2 fios, AC/DC

IG0011 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 2 fios, AC/DC

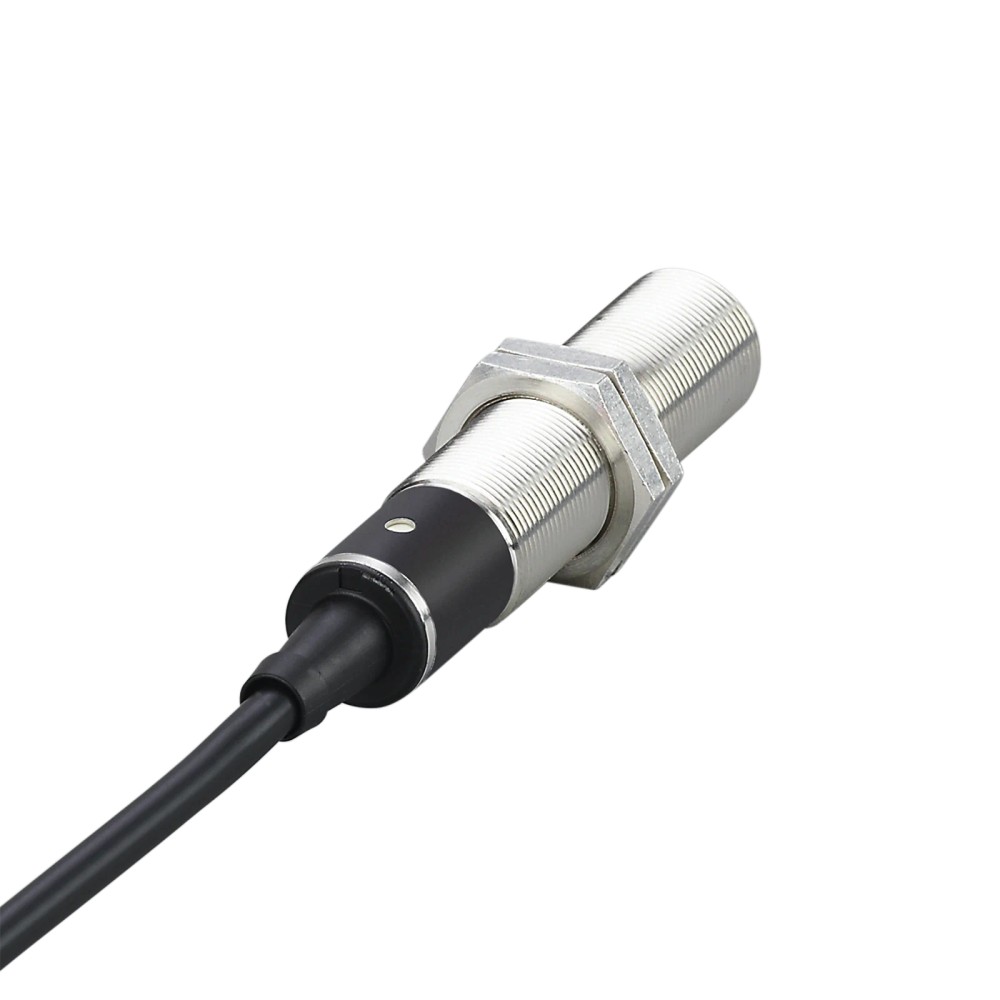

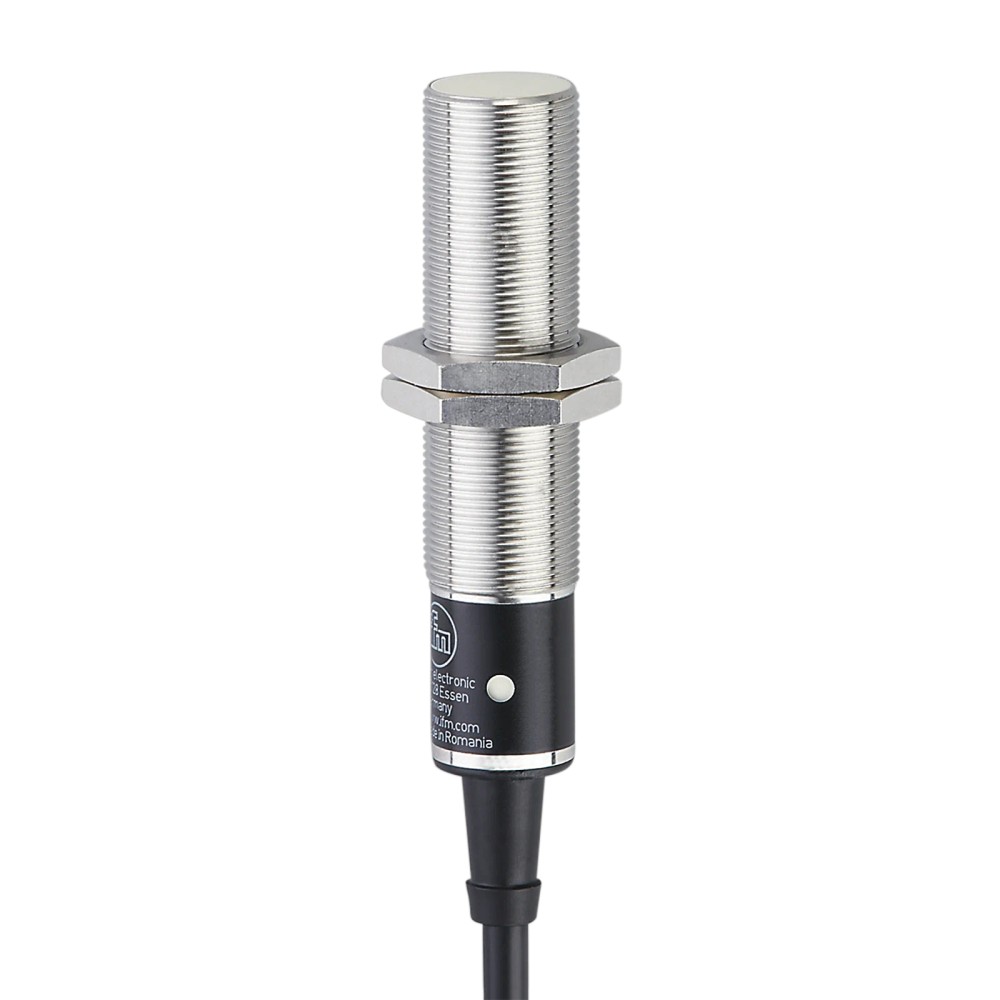

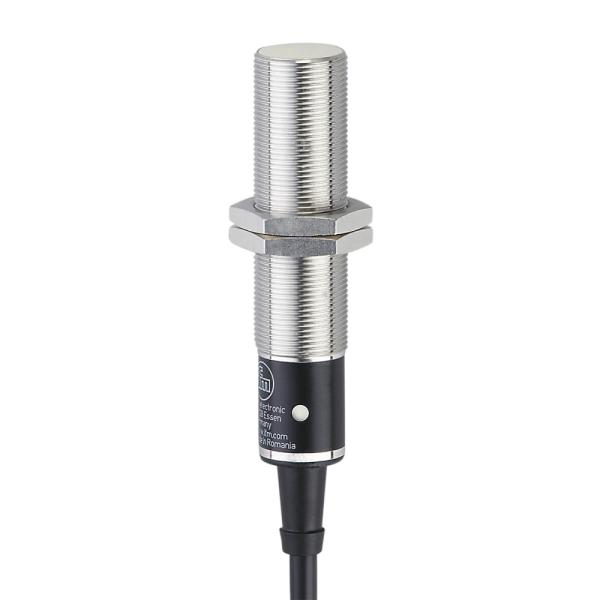

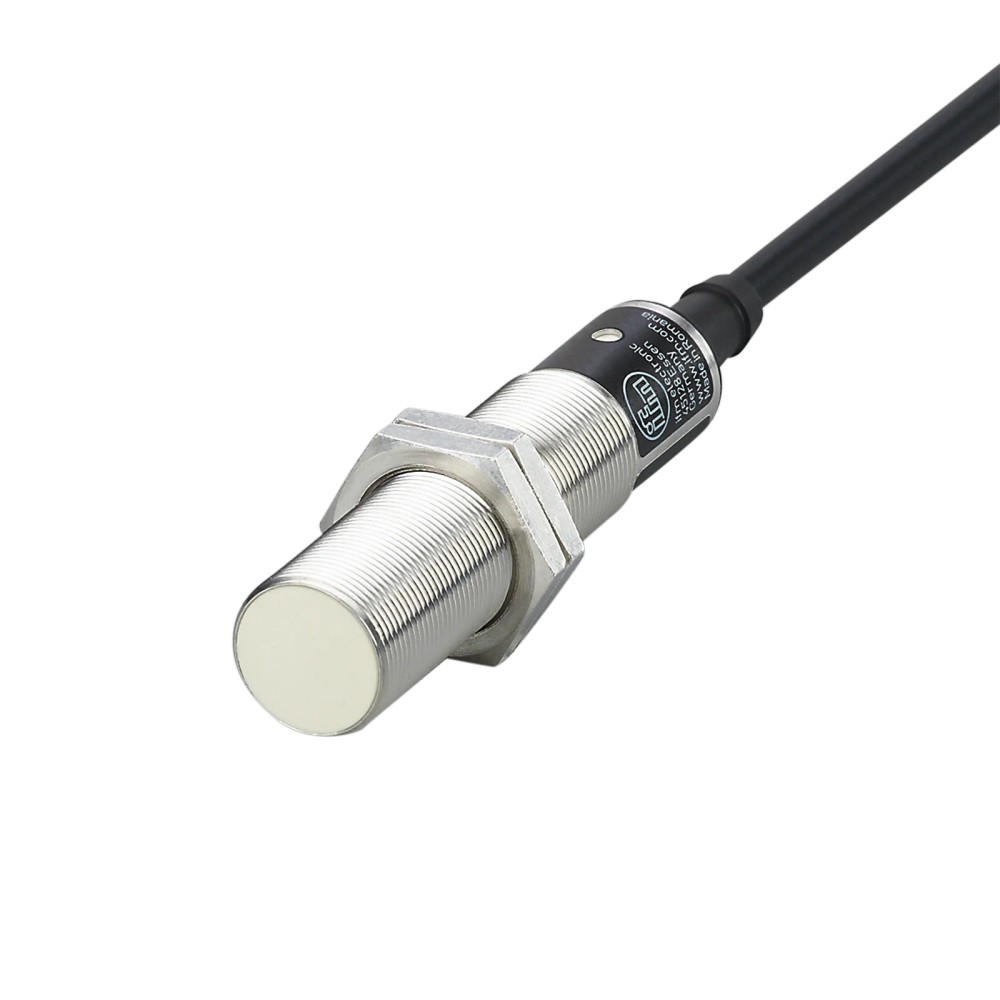

Imagem meramente ilustrativa

R$ 1.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0011
EAN: 4021179102841
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IG0011 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, 2 fios, AC/DC"

Destaques do Produto

Alcance nominal

5 mm

Montagem

Embutida; rosca M18 x 1

Tipo de saída

Normalmente aberta, 2 fios

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 2 m

Ambiente

IP 67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG0011, M18 x 1, alcance de detecção de 5 mm, 2 fios, AC/DC

O IFM IG0011 é um sensor indutivo para detecção de objetos metálicos sem contato. Tem montagem embutida, alcance nominal de 5 mm e saída normalmente aberta de 2 fios. Opera em 20...250 V AC/DC e possui cabo PVC de 2 m e grau de proteção IP 67. A frequência de comutação é de 25 Hz em AC e 50 Hz em DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance nominal de detecção	5 mm; montagem embutida
Saída	Normalmente aberta, 2 fios
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²
Formato e dimensões	M18 x 1; comprimento de 80 mm
Frequência de comutação	25 Hz AC / 50 Hz DC
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Material do invólucro	Latão revestido com bronze branco

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em instalações que aceitem sensor indutivo embutido M18 x 1 e alcance nominal de 5 mm.
Circuitos de entrada compatíveis com saída normalmente aberta de 2 fios e alimentação entre 20 e 250 V AC ou DC, respeitando os limites de corrente e queda de tensão do datasheet.
Instalações em ambiente dentro da faixa de -25...80 °C e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção nominal além de 5 mm ou frequência de comutação superior a 25 Hz em AC ou 50 Hz em DC.
Circuitos que dependam de saída normalmente fechada, conexão por conector ou proteção contra curto-circuito, sobrecarga ou inversão de polaridade; essas características não são fornecidas para este modelo.
Aplicações que exijam detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem especificar detecção desses materiais.

APLICAÇÕES E USO

Detecção de presença ou passagem de objetos metálicos em máquinas e sistemas de automação, como possibilidade de aplicação inferida a partir da tecnologia indutiva; validar distância, material do alvo e frequência exigida.
Monitoramento de posição de componentes metálicos em montagem embutida M18 x 1, desde que a geometria da instalação preserve o alcance de trabalho indicado.
Uso em ambiente com temperatura de -25...80 °C e grau de proteção IP 67, conforme as condições de instalação e do fabricante.
A adequação a uma aplicação específica não está declarada na ficha; validar material do alvo, distância, tensão, corrente de carga e frequência de comutação antes da seleção.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG0011, M18 x 1, alcance de detecção de 5 mm, 2 fios, AC/DC, verifique estes pontos:

Escolha o IG0011 quando

A instalação exigir detecção indutiva embutida em formato M18 x 1, alcance nominal de 5 mm, saída normalmente aberta de 2 fios e alimentação de 20...250 V AC/DC. Confirme também frequência de comutação, corrente de carga e queda de tensão permitidas pelo circuito.

Procure outra configuração quando

O circuito precisar de saída normalmente fechada, alcance superior ao nominal de 5 mm, conexão diferente de cabo ou recursos de proteção contra curto-circuito, sobrecarga ou inversão de polaridade. Compare esses requisitos com o datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Sensor indutivo	Tecnologia de detecção informada na ficha.
Modelo	IG0011	Código do produto no anúncio e no datasheet.
Part number no anúncio	IG0011	Identificação prioritária do anúncio.
Part number no catálogo associado	IGA2005-ABOA	Identificação apresentada na descrição do catalogDataset; confirmar com o fornecedor se necessária para pedido.
GTIN	4021179102841	Código global de identificação informado.
Marca	IFM	Fabricante informado.
Configuração de saída	Normalmente aberta	Estado funcional de saída especificado.

Alcance e comportamento de detecção
Alcance de detecção	5 mm	Alcance nominal informado; instalação embutida.
Distância de trabalho	0...4,05 mm	Faixa indicada na ficha técnica.
Distância real de comutação Sr	5 ± 10 % mm	Valor real de comutação especificado.
Histerese	1...15 % de Sr	Referida à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores por material indicados na ficha; afetam o alcance efetivo em relação ao material de referência.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Tensão AC máxima	250 V	Limite informado para AC.
Tensão DC máxima	250 V	Limite informado para DC.
Número de fios	2	Configuração elétrica do sensor.
Corrente mínima de saída	5 mA	Valor mínimo especificado para a saída.
Corrente residual máxima	2,5 mA a 250 V AC; 1,3 mA a 110 V AC; 0,8 mA a 24 V DC	Valores dependentes da tensão, conforme ficha.
Queda de tensão máxima da saída em AC	6,5 V	Queda máxima especificada para comutação AC.
Queda de tensão máxima da saída em DC	6 V	Queda máxima especificada para comutação DC.
Corrente máxima constante da saída em AC	250 mA; 350 mA até 50 °C	Limites indicados para saída AC; considerar as condições especificadas no datasheet.
Corrente máxima constante da saída em DC	100 mA	Limite especificado para saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Condição temporal e frequência indicadas na ficha.
Frequência de comutação AC	25 Hz	Frequência máxima informada para operação AC.
Frequência de comutação DC	50 Hz	Frequência máxima informada para operação DC.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.
Proteção contra sobrecarga	Não	A ficha declara ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência dessa proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção externa indicada na ficha.
Classe de proteção	II	Classe indicada pelo fabricante.

Conexão e sinalização
Tipo de conexão	Cabo PVC de 2 m	Comprimento e material do cabo informados.
Condutores	2 x 0,5 mm²	Seção dos condutores conforme ficha.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores fornecida.
LED de diagnóstico	1 LED amarelo, status de chaveamento	Indica o estado de comutação conforme ficha.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de operação informada.
Grau de proteção	IP 67	Grau indicado pelo fabricante.
Certificação UL	Ta 0...40 °C; enclosure type Type 1; arquivo UL E174191	Condições e identificação UL fornecidas na ficha.
Compatibilidade eletromagnética	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 3 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 3 V; EN 55011 classe B	Valores e normas de EMC informados pelo fabricante.

Dados mecânicos
Rosca e dimensões	M18 x 1; comprimento L = 80 mm	Dimensões externas especificadas.
Método de montagem	Embutido	Tipo de instalação mecânica informado.
Forma construtiva	Corpo roscado	Construção indicada na ficha.
Material do invólucro	Latão revestido com bronze branco	Material especificado para o invólucro.
Material da face ativa	PBT natural	Material informado para a face ativa.
Material da janela dos LEDs	PBT natural	Material informado para a janela dos LEDs.
Torque	23 Nm	Valor de torque informado; consultar o datasheet para as condições de aplicação.
Peso	155,9 g	Peso indicado nos atributos do catálogo.
Acessório incluído	2 porcas de fixação	Material incluído informado na ficha.

Dados de confiabilidade e identificação comercial
MTTF	609 anos	Valor informado no catálogo; não representa garantia nem vida útil assegurada.
Quantidade na embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de um sensor indutivo com saída de chaveamento normalmente aberta.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm²; fios BN marrom e BU azul. Alimentação de 20...250 V AC/DC. Saída de 2 fios normalmente aberta. Verifique corrente mínima de saída de 5 mA, correntes residuais e limites de corrente de saída no datasheet. Não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

Processo Não possui conexão de processo indicada. A montagem mecânica é por corpo roscado M18 x 1, embutido; comprimento total de 80 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor de 2 fios normalmente aberto, tensão e corrente dentro dos limites do datasheet	✓	A ficha especifica saída normalmente aberta de 2 fios, operação em 20...250 V AC/DC e corrente mínima de saída de 5 mA; confirme também corrente residual e queda de tensão.
Montagem em suporte ou alojamento com rosca M18 x 1 e instalação embutida	✓	O formato indicado é M18 x 1 e o método de montagem é embutido.
Entrada que exige saída normalmente fechada ou sensor de 3 fios	✗	A configuração informada para este modelo é saída normalmente aberta de 2 fios.
Circuito que exige proteção incorporada contra curto-circuito, sobrecarga ou inversão de polaridade	✗	A ficha declara que essas proteções não estão presentes.
Detecção com frequência acima de 25 Hz em AC ou 50 Hz em DC	✗	Esses são os valores de frequência de comutação especificados para o sensor.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG0011, M18 x 1, alcance de detecção de 5 mm, 2 fios, AC/DC

Confirme que a montagem exige rosca M18 x 1, instalação embutida e espaço compatível com o comprimento de 80 mm.
Instale o sensor e fixe-o conforme as instruções do fabricante; use o torque de 23 Nm somente nas condições especificadas no datasheet.
Posicione o alvo metálico dentro da distância de trabalho de 0...4,05 mm, considerando o fator de correção do material.
Identifique os condutores pelo código informado: BN marrom e BU azul; consulte o diagrama do fabricante antes de conectar ao circuito.
Verifique se a alimentação está entre 20...250 V AC/DC e se a entrada aceita sensor normalmente aberto de 2 fios, corrente residual e queda de tensão especificadas.
Instale a proteção externa indicada: fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1; teste a comutação observando o LED amarelo.

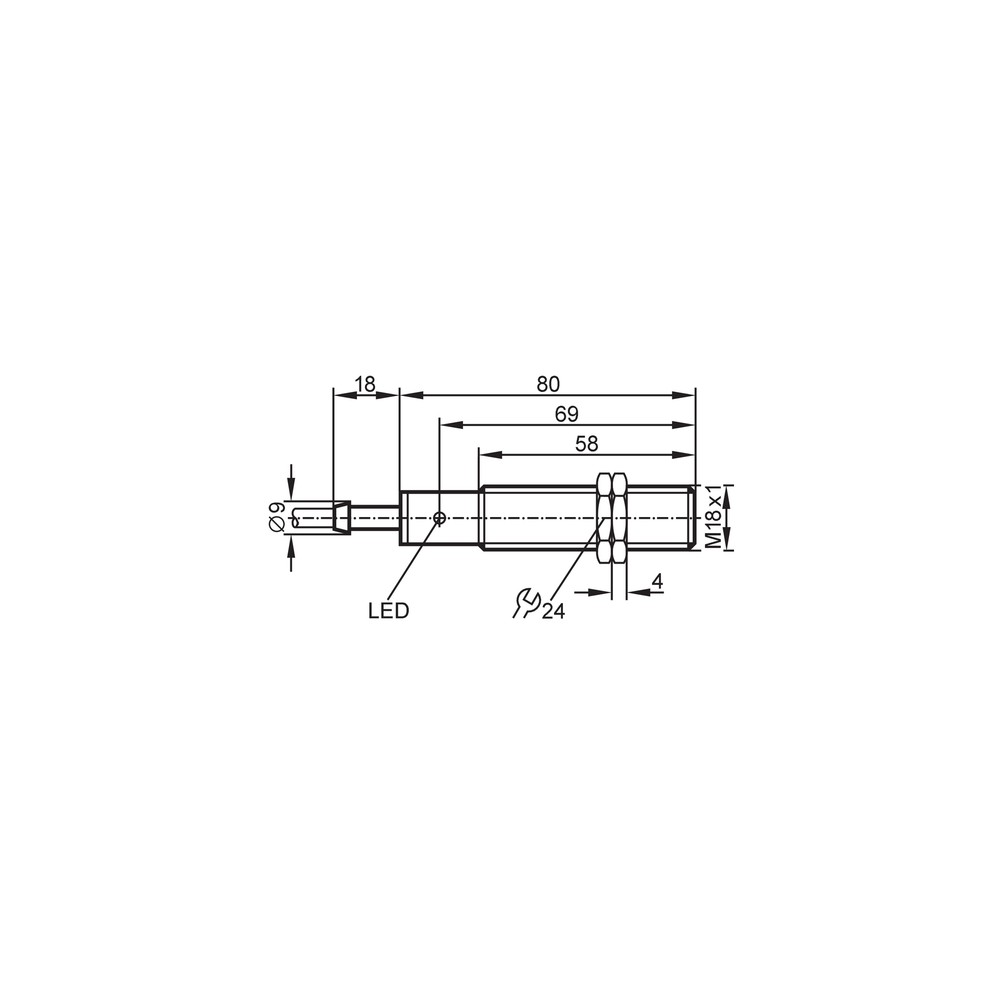

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alvo fora da distância de trabalho, material com fator de correção menor ou alimentação fora da faixa especificada.	Meça a distância até o alvo, confira o material e verifique a tensão entre os condutores; compare com o datasheet.
A entrada permanece acionada ou apresenta corrente mesmo quando o sensor parece desligado.	Corrente residual própria da saída de 2 fios ou incompatibilidade com a corrente mínima exigida pela entrada.	Confira a corrente residual correspondente à tensão de operação e verifique se a entrada aceita os valores da ficha.
A comutação não acompanha a velocidade do processo.	Frequência do processo acima de 25 Hz em AC ou 50 Hz em DC.	Meça ou consulte a frequência de comutação requerida e compare com o limite correspondente ao tipo de alimentação.
O sensor ou o circuito de entrada falha após uma ligação elétrica incorreta ou sobrecarga.	O modelo não tem proteção declarada contra curto-circuito, sobrecarga ou inversão de polaridade.	Desenergize o circuito, confira o esquema de ligação, a carga e a proteção externa; avalie o sensor e a entrada antes de substituir componentes.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IG0011 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0011 e para que tipo de detecção serve?

É um sensor indutivo de proximidade para detecção de objetos metálicos sem contato. A seleção deve considerar o alcance, o material do alvo e as condições elétricas da aplicação.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. O sensor possui cabo PVC de 2 m integrado.

Posso ligar este sensor em qualquer entrada de CLP?

Não necessariamente: a entrada precisa ser compatível com saída normalmente aberta de 2 fios, alimentação de 20...250 V AC/DC, corrente mínima de saída de 5 mA e corrente residual do sensor. Verifique também a queda de tensão e os limites da entrada.

Ele funciona com alvo de alumínio ou cobre a 5 mm?

A ficha informa fatores de correção de 0,3 para alumínio e 0,2 para cobre, enquanto o alcance nominal é 5 mm. Portanto, não se deve assumir o alcance nominal integral para esses materiais; valide a distância efetiva na aplicação.

Este modelo serve para uma saída normalmente fechada ou uma instalação de 3 fios?

Não, a ficha deste modelo especifica saída normalmente aberta de 2 fios. Para uma entrada que exija outra configuração, selecione uma versão compatível.

Posso usar o IG0011 se preciso de proteção contra curto-circuito?

Não é indicado para um requisito de proteção incorporada contra curto-circuito: a ficha declara que essa proteção não está presente. Considere também que não há proteção declarada contra sobrecarga ou inversão de polaridade.

O LED acende, mas o sinal não é reconhecido pela entrada. O que verifico antes de trocar?

Confira se a entrada aceita sensor de 2 fios e se a corrente residual e a queda de tensão estão dentro dos limites do circuito. Verifique também tensão de alimentação, carga e identificação dos condutores.

O sensor não detecta o objeto mesmo estando instalado. O que pode causar isso?

A distância pode estar fora da faixa de trabalho ou o material pode reduzir o alcance efetivo. Confira o posicionamento, o material do alvo e a distância de trabalho indicada na ficha.

Como devo instalar e conectar os fios?

Monte o sensor embutido na rosca M18 x 1 e identifique BN como marrom e BU como azul. Antes de energizar, confira o esquema do datasheet, a faixa de tensão e a proteção externa especificada.

Este anúncio informa garantia ou procedência do fabricante?

A ficha do produto não especifica condições de garantia. Para dados de procedência e condições comerciais, consulte as informações do fornecedor no momento da compra.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha especifica alcance nominal de 5 mm. (Ref.: alcance de detecção)

Montagem embutida

Instalação indicada para o sensor roscado, respeitando a configuração de montagem especificada. (Ref.: mounting_method)

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa em relação à distância real de comutação. (Ref.: 1...15 % de Sr)

Corrente residual

Corrente que pode permanecer na saída de 2 fios; seu valor depende da tensão de operação. (Ref.: corrente residual máxima)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante. (Ref.: IP 67)
