Monitor de Fluxo IFM SI5010

Pré-visualizar: SI5010 IFM - Monitor de Fluxo IFM Líquidos e Gasosos IO-Link PNP M18

SI5010 IFM - Monitor de Fluxo IFM Líquidos e Gasosos IO-Link PNP M18

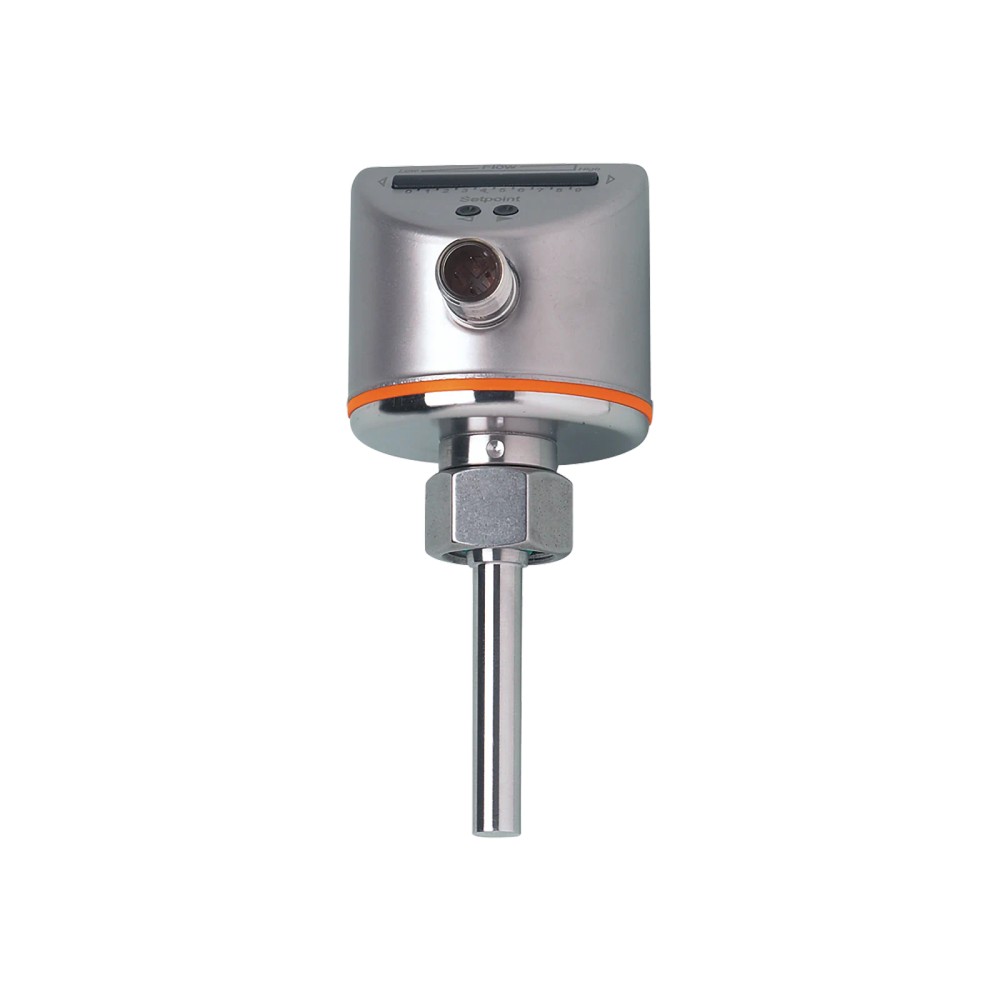

Imagem meramente ilustrativa

R$ 4.048,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI5010
EAN: 4021179212526
NCM do produto: 90261019

Destaques do Produto Tipo de fluido...mais

Fechar menu

Saiba mais sobre: "SI5010 IFM - Monitor de Fluxo IFM Líquidos e Gasosos IO-Link PNP M18"

Destaques do Produto

Tipo de fluido

Líquido ou gasoso

Faixa de ajuste para líquidos

3...300 cm/s

Faixa de ajuste para gases

200...3000 cm/s

Sinal de saída

PNP, comutação parametrizável

Interface

IO-Link 1.1 e modo SIO

Conexões

Processo M18 x 1,5 rosca interna; elétrica M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Atendimento do fabricante

Consulte a IFM sobre disponibilidade e condições comerciais.

Compra simplificada

Consulte as condições de compra e o atendimento pela Melhor Indústria.

Sobre o IFM SI5010 — Monitor de Fluxo para Fluidos Líquidos e Gasosos, PNP, IO-Link, M18 x 1,5

O IFM SI5010 é um monitor de fluxo para fluidos líquidos e gasosos, destinado à supervisão do fluxo em instalações industriais. Possui saída de comutação PNP parametrizável e comunicação IO-Link. Sua faixa de ajuste é de 3 a 300 cm/s para líquidos e de 200 a 3000 cm/s para gases. A conexão de processo é M18 x 1,5 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Monitor de fluxo
Fluidos	Líquidos e gasosos
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Saída	1 saída digital PNP, sinal de comutação parametrizável
Comunicação	IO-Link 1.1; modo SIO disponível
Conexão de processo	M18 x 1,5, rosca interna
Temperatura do fluido	-25...80 °C
Resistência à pressão	300 bar / 30 MPa
Conexão elétrica	M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de monitoramento de fluxo de líquidos com faixa de ajuste entre 3 e 300 cm/s.
Aplicações de monitoramento de fluxo de gases com faixa de ajuste entre 200 e 3000 cm/s.
Instalações que utilizem conexão de processo M18 x 1,5 com rosca interna e alimentação elétrica compatível com 18...36 V DC.
Sistemas com entrada para saída PNP ou mestre IO-Link compatível com revisão 1.1 e classe de porta A.

⚠ Considere outro se precisa de:

Não selecione para condições em que a temperatura do fluido exceda o intervalo especificado de -25...80 °C.
Não selecione para pressão de processo acima de 300 bar / 30 MPa.
Não selecione se a conexão mecânica necessária não corresponder à conexão M18 x 1,5 com rosca interna.
Não selecione quando a faixa de fluxo necessária estiver fora das faixas de ajuste especificadas para o tipo de fluido.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de fluxo de fluidos líquidos, dentro da faixa de ajuste de 3...300 cm/s.
Aplicação comprovada pela ficha: monitoramento de fluxo de fluidos gasosos, dentro da faixa de ajuste de 200...3000 cm/s.
Possibilidade de integração a sistemas de automação por saída PNP ou IO-Link, respeitando alimentação, classe de porta mestre e conexão elétrica especificadas.
A seleção para um processo específico depende da confirmação do fluido, faixa de fluxo, temperatura, pressão e conexão mecânica; a ficha não informa compatibilidade química universal.

COMO ESCOLHER

Antes de comprar o IFM SI5010 — Monitor de Fluxo para Fluidos Líquidos e Gasosos, PNP, IO-Link, M18 x 1,5, verifique estes pontos:

Escolha o SI5010

Quando a aplicação exigir monitoramento de fluxo de líquido ou gás dentro da faixa de ajuste correspondente, conexão de processo M18 x 1,5 com rosca interna e sinal de comutação PNP ou comunicação IO-Link.

Verifique as condições de processo

Confirme que temperatura do fluido e pressão não ultrapassem, respectivamente, -25...80 °C e 300 bar / 30 MPa. Considere também o tempo de resposta informado de 1...10 s para líquidos e gases.

Busque uma configuração diferente quando necessário

Se a instalação exigir outra geometria de conexão, outra faixa de ajuste, temperatura fora do intervalo informado ou pressão acima do limite especificado, compare com outro modelo usando os requisitos da aplicação e o datasheet oficial. A ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Monitor de fluxo	Identificação funcional do equipamento.
Modelo	SI5010	Código do produto indicado no anúncio e no datasheet.
Fluidos	Fluidos líquidos e gasosos	Tipos de fluido informados para aplicação.
Marca	IFM	Fabricante indicado para o produto.

Faixa de medição e ajuste
Alcance de ajuste — fluidos líquidos	3...300 cm/s	Faixa informada para líquidos.
Alcance de ajuste — fluidos gasosos	200...3000 cm/s	Faixa informada para gases.
Sensibilidade máxima — fluidos líquidos	3...100 cm/s	Parâmetro informado na ficha para fluidos líquidos.
Sensibilidade máxima — fluidos gasosos	200...800 cm/s	Parâmetro informado na ficha para fluidos gasosos.
Histerese	2...5 cm/s	Valor informado para a histerese.
Precisão do ponto de ajuste	± 2...± 10 cm/s	Faixa de precisão informada para o ponto de ajuste.
Repetibilidade	1...5 cm/s	Faixa de repetibilidade informada.
Derivação de temperatura	0,1 cm/s x 1/K	Valor de deriva térmica informado na ficha.

Dados elétricos
Tensão de operação	18...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 60 mA	Consumo informado para o equipamento.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito indicado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente constante informado para a saída.

Saídas e entradas/saídas
Função elétrica	PNP	Tipo elétrico da saída.
Quantidade de saídas digitais	1	Número de saídas digitais indicado.
Sinal de saída	Sinal de comutação; IO-Link; configuráveis	Funções de saída indicadas na ficha.
Saída	Abertura/fechamento, parametrizável	Função de comutação configurável.
Modo SIO	Sim	Permite operação em modo SIO, conforme ficha.
Ajuste do ponto de comutação	Botões	Método de ajuste indicado.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão informada para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Classe de porta mestre exigida	A	Classe exigida para conexão com mestre IO-Link.
Perfil	Smart Sensor - SSP 0 / Generic Profiled Sensor	Perfil de dispositivo informado.
DeviceID	54	Identificador do dispositivo informado na ficha.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação SDCI/IO-Link.
Tempo mínimo do ciclo do processo	3 ms	Tempo mínimo informado para o ciclo do processo.

Tempos de resposta
Retardo de prontidão	10 s	Tempo indicado até a prontidão do dispositivo.
Tempo de resposta — fluidos líquidos	1...10 s	Faixa informada para líquidos.
Tempo de resposta — fluidos gasosos	1...10 s	Faixa informada para gases.

Condições de processo e ambientais
Temperatura do fluido	-25...80 °C	Faixa de operação especificada para o fluido.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25...100 °C	Faixa de armazenamento especificada.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado para o produto.
MAWP em aplicações segundo CRN	208 bar	Valor informado especificamente para aplicações segundo CRN.
Gradiente da temperatura	300 K/min	Gradiente térmico informado.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados na ficha.
Resistência a choques	DIN IEC 60068-2-27 (50 g, 11 ms)	Condição e norma de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6 (20 g, 55...2000 Hz)	Condição e norma de ensaio informadas.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas na ficha.

Conexões e dados mecânicos
Conexão de processo	M18 x 1,5, rosca interna	Tipo de conexão mecânica ao processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Conexão elétrica especificada.
Comprimento da sonda	45 mm	Comprimento da sonda informado.
Comprimento de instalação	45 mm	Comprimento de instalação informado.
Diâmetro da sonda	8,2 mm	Dimensão informada para a sonda.
Dimensões	Ø 50 mm / L = 113 mm	Dimensões gerais indicadas na ficha.
Invólucro	Cilíndrico	Formato do invólucro.
Material do invólucro	Aço inoxidável	Material informado para o invólucro.
Materiais	1.4404 (aço inoxidável / 316L); 1.4301 (aço inoxidável / 304); PC; PBT-GF20; EPDM/X	Materiais listados para o produto; consultar o datasheet para a localização de cada material.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais de contato com o fluido informados.
Torque máximo de aperto	25 Nm	Limite de torque especificado.
Peso	248,5 g	Peso informado no dataset do produto.

Displays e operação
Display	10 LEDs, tricolor	Indicação visual descrita no dataset.
Ajuste	Botões	Método de configuração do ponto de comutação.

Identificação comercial
SKU / Part Number	SI5010	Código de identificação do produto.
GTIN	4021179212526	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9026.10.19	Classificação fiscal informada no dataset.
MTTF	298 anos	Valor de MTTF informado no dataset; verificar as condições e premissas no documento do fabricante.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• Perfil informado: Smart Sensor - SSP 0 / Generic Profiled Sensor.

• Classe de porta mestre exigida: A.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...36 V DC; saída digital PNP, uma saída, parametrizável como abertura/fechamento. Corrente máxima constante da saída: 250 mA. A compatibilidade com o mestre IO-Link depende da classe de porta A e da revisão 1.1; em modo SIO, verificar compatibilidade da entrada com sinal PNP.

Processo Conexão de processo M18 x 1,5 com rosca interna. O fluido deve estar dentro das condições especificadas de temperatura e pressão; a conexão elétrica M12 não determina a compatibilidade mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de líquido dentro da faixa de ajuste de 3...300 cm/s	✓	A faixa de ajuste especificada para fluidos líquidos é 3...300 cm/s.
Monitoramento de gás dentro da faixa de ajuste de 200...3000 cm/s	✓	A faixa de ajuste especificada para fluidos gasosos é 200...3000 cm/s.
Sistema IO-Link com mestre de classe A e revisão 1.1	✓	A ficha informa IO-Link 1.1 e classe de porta mestre exigida A.
Montagem em conexão de processo M18 x 1,5 com rosca interna	✓	Essa é a conexão de processo especificada para o SI5010.
Fluido acima de 80 °C ou abaixo de -25 °C	✗	A faixa especificada para temperatura do fluido é -25...80 °C.
Pressão de processo acima de 300 bar / 30 MPa	✗	A resistência à pressão informada é 300 bar / 30 MPa.

INSTALAÇÃO

Como instalar o IFM SI5010 — Monitor de Fluxo para Fluidos Líquidos e Gasosos, PNP, IO-Link, M18 x 1,5

Confirme que o fluido, a faixa de fluxo, a temperatura de operação e a pressão estão dentro dos limites especificados.
Verifique se a conexão de processo disponível corresponde a M18 x 1,5 com rosca interna e se o comprimento de instalação é adequado.
Despressurize e torne segura a instalação antes de executar a montagem no processo.
Instale o sensor sem exceder o torque máximo de aperto especificado de 25 Nm.
Conecte a alimentação e o sinal pelo conector M12 A-coded de 4 contatos; consulte o datasheet para a atribuição dos pinos e o esquema de ligação.
Configure o ponto de comutação pelos botões ou pela comunicação IO-Link e valide o estado da saída no processo.

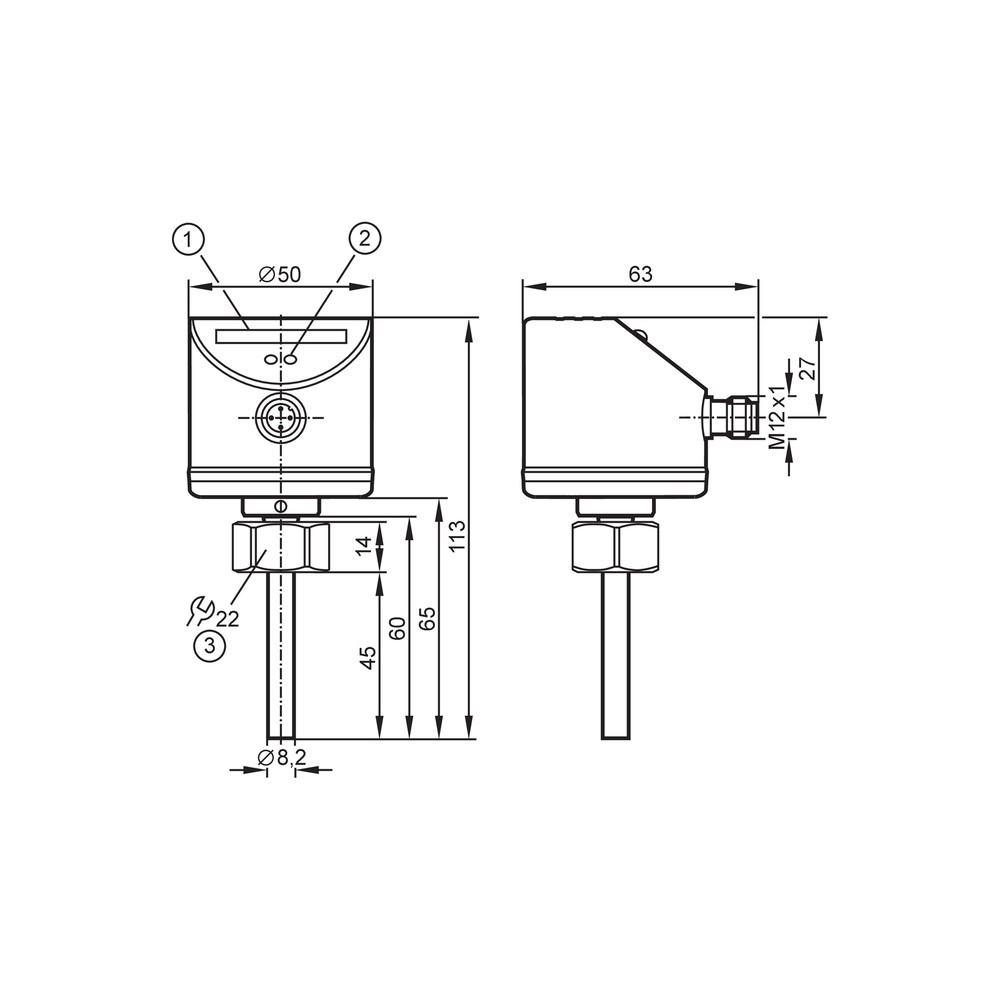

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o fluxo muda.	Ponto de comutação configurado fora da faixa do processo ou sinal de saída incompatível com a entrada conectada.	Confira a faixa do fluido e o ponto configurado; verifique a alimentação de 18...36 V DC e a compatibilidade da entrada com saída PNP.
O mestre não estabelece comunicação IO-Link.	Classe de porta do mestre, revisão ou configuração de comunicação incompatível com os requisitos informados.	Confirme porta mestre classe A, revisão IO-Link 1.1 e configuração COM2 (38,4 kBaud); verifique também a conexão M12.
A leitura ou comutação parece instável em operação.	Condição de fluxo próxima ao ponto ajustado ou ao intervalo de histerese informado.	Compare a condição real com a faixa de ajuste, confirme o ponto de comutação e consulte no datasheet os valores de histerese e repetibilidade.
O equipamento não fica pronto após a energização.	Tempo de prontidão ainda não transcorrido, alimentação fora da faixa ou ligação elétrica incorreta.	Verifique a tensão de alimentação especificada, a conexão M12 e aguarde o retardo de prontidão informado de 10 s antes de avaliar a saída.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SI5010 — português (Datasheet) Desenho em escala SI5010 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SI5010 e para quem ele serve?

É um monitor de fluxo para líquidos e gases, destinado a aplicações que atendam às faixas de ajuste e às condições de processo especificadas. Oferece saída PNP e comunicação IO-Link.

Quais conexões elétricas e de processo ele usa?

A conexão elétrica é M12, codificação A, com 4 contatos; a conexão de processo é M18 x 1,5 com rosca interna. São conexões distintas e devem ser verificadas separadamente na instalação.

Para que aplicação o SI5010 não serve?

Não atende a condições que excedam os limites informados de temperatura do fluido, -25...80 °C, ou de pressão, 300 bar / 30 MPa. Também não corresponde a uma instalação cuja conexão de processo necessária seja diferente da M18 x 1,5 com rosca interna.

Posso usar este sensor com qualquer líquido ou gás?

A ficha informa uso com fluidos líquidos e gasosos, mas não declara compatibilidade química universal. Verifique a compatibilidade do fluido com os materiais em contato indicados no datasheet.

O sensor está alimentado, mas a saída não comuta: o que verifico?

Confira se o fluxo está na faixa correspondente ao tipo de fluido e se o ponto de comutação está configurado adequadamente. Verifique também a alimentação e a compatibilidade da entrada conectada com o sinal PNP.

O IO-Link não comunica: preciso trocar o sensor?

Antes de substituir, confira se o mestre usa porta classe A e se a configuração é compatível com IO-Link 1.1 e COM2 (38,4 kBaud). Verifique também a conexão M12 e a configuração do mestre.

O SI5010 é fornecido como kit com cabo ou acessórios?

A ficha disponível informa uma peça por embalagem e não lista acessórios inclusos. Confirme separadamente os itens necessários para conexão elétrica e montagem.

Devo escolher este monitor ou procurar outro modelo?

Escolha o SI5010 se a conexão M18 x 1,5 com rosca interna, a saída PNP ou IO-Link e a faixa de ajuste correspondente ao fluido atenderem ao processo. Se algum requisito ficar fora dos limites especificados, compare outro modelo com base no datasheet e nos requisitos da instalação.

Como configuro o ponto de comutação?

A ficha informa ajuste por botões e saída parametrizável como abertura/fechamento. Para a sequência detalhada de configuração, consulte o datasheet do fabricante.

Qual torque devo respeitar na montagem?

O torque máximo de aperto informado é 25 Nm. Confirme também a geometria da conexão e consulte o desenho dimensional antes de instalar.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital ponto a ponto para sensores e atuadores. (Ref.: revisão 1.1; IEC 61131-9)

PNP

Tipo de saída de comutação que fornece sinal positivo à entrada conectada, conforme a configuração elétrica do sistema. (Ref.: função elétrica PNP)

Histerese

Diferença entre os pontos de comutação e de retorno, que ajuda a evitar comutações repetidas junto ao limiar. (Ref.: 2...5 cm/s)

Repetibilidade

Variação informada na repetição do ponto de resposta sob as condições aplicáveis. (Ref.: 1...5 cm/s)

COM2

Taxa de transferência IO-Link indicada para comunicação do dispositivo. (Ref.: COM2, 38,4 kBaud)
