Módulo AS-Interface IFM AC2620

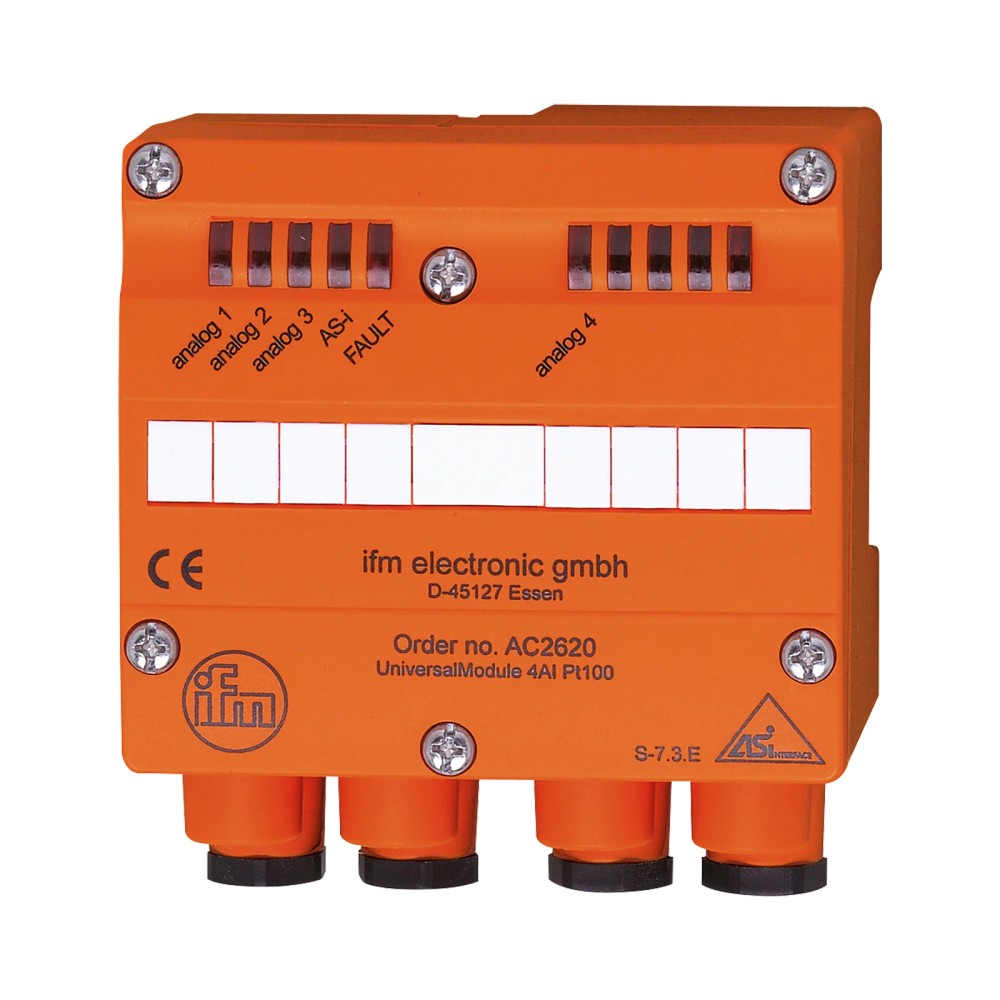

Pré-visualizar: AC2620 IFM - Módulo Universal AS-Interface Montagem em campo 4 Entradas Pt100 IP65

AC2620 IFM - Módulo Universal AS-Interface Montagem em campo 4 Entradas Pt100 IP65

Imagem meramente ilustrativa

R$ 4.682,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2620
EAN: 4021179004602
NCM do produto: 85176229

Destaques do Produto Quantidade de entradas Pt100...mais

Fechar menu

Saiba mais sobre: "AC2620 IFM - Módulo Universal AS-Interface Montagem em campo 4 Entradas Pt100 IP65"

Destaques do Produto

Quantidade de entradas Pt100

Tipo de sensor

Pt100, conexão de 2 ou 3 fios

Resolução

16 bits / 0,1 °C

Proteção do invólucro

IP65

Temperatura ambiente

0 a 70 °C

Comunicação

AS-Interface, perfil S-7.3.E

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo universal AS-Interface IFM AC2620 com 4 entradas Pt100, montagem em campo, IP65

O IFM AC2620 é um módulo de entrada analógica AS-Interface para conectar até quatro sensores Pt100. É destinado à aquisição de temperatura em montagem em campo e aceita sensores de 2 ou 3 fios. Oferece resolução de 16 bits / 0,1 °C e grau de proteção IP65. Sua faixa de medição especificada é de -200 a 850 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC2620
Tipo	Módulo universal AS-Interface, 4 entradas Pt100
Conexão de sensores	2 e 3 fios
Resolução	16 bits / 0,1 °C
Faixa de medição	-200 a 850 °C
Grau de proteção	IP65
Temperatura ambiente de operação	0 a 70 °C
Alimentação	18 a 30 V DC
Dimensões	102 x 91 x 71 mm
Conexão do módulo	Cabo chato

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface que precisem adquirir temperatura de até quatro sensores Pt100.
Instalações com sensores Pt100 de 2 ou 3 fios e temperatura ambiente do módulo entre 0 e 70 °C.
Montagem em campo em que o grau de proteção IP65 seja compatível com as condições de instalação.

⚠ Considere outro se precisa de:

Aplicações que exijam termopares ou tipos de sensor diferentes de Pt100: a ficha especifica entradas Pt100.
Instalações que exijam temperatura ambiente de operação fora de 0 a 70 °C.
Sistemas que não utilizem AS-Interface ou que não sejam compatíveis com o perfil S-7.3.E e os dados de configuração informados.

APLICAÇÕES E USO

Aplicação especificada: montagem em campo para aquisição de temperatura por sensores Pt100 conectados às entradas do módulo.
Possibilidade de uso: reunir até quatro sinais de sensores Pt100 de 2 ou 3 fios em uma instalação AS-i compatível; essa aplicação decorre das entradas e conexões especificadas e deve ser validada no projeto do sistema.
Limites operacionais a considerar: temperatura ambiente do módulo de 0 a 70 °C, umidade relativa máxima de 90% sem condensação e altitude máxima de 2000 m.
O grau IP65 é especificado para o módulo; a ficha fornecida não detalha condições de imersão, exposição química ou requisitos adicionais de instalação.

COMO ESCOLHER

Antes de comprar o Módulo universal AS-Interface IFM AC2620 com 4 entradas Pt100, montagem em campo, IP65, verifique estes pontos:

Escolha o AC2620 quando

A aplicação utilizar sensores Pt100 de 2 ou 3 fios, precisar de até quatro canais de entrada e operar dentro da faixa ambiente especificada de 0 a 70 °C. Verifique também a compatibilidade do mestre AS-i com os perfis M3 ou M4 e com o perfil S-7.3.E.

Avalie outra solução quando

A aplicação exigir outro tipo de sensor, mais de quatro entradas Pt100 no módulo, operação fora da faixa ambiente especificada ou comunicação que não seja AS-Interface. A ficha não identifica modelos alternativos; confirme a seleção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM / ifm electronic	Identificação do fabricante conforme dados do anúncio e catálogo.
Modelo	AC2620	Referência do produto.
SKU	AC2620	Código SKU informado no anúncio.
Part number	AC2620; catálogo também informa AC2620-00	Referências apresentadas nas fontes do produto.
GTIN	4021179004602	Identificador global do produto.
Tipo de produto	Módulo universal AS-Interface; UniversalModule 4AI(Pt100)IP65	Descrição técnica do módulo.
Aplicação / montagem	Montagem em campo	Aplicação e tipo de montagem informados na ficha.
Quantidade por embalagem	1 peça	Unidade por embalagem informada no catálogo.
NCM	8517.62.29	Classificação fiscal apresentada nos dados do produto.

Comunicação e interface AS-i
Interface de comunicação	AS-Interface (AS-i)	Rede de comunicação especificada para o módulo.
Perfil AS-i	S-7.3.E	Perfil do módulo; verificar correspondência com a configuração do sistema.
Perfil mestre AS-i	M3; M4	Perfis de mestre indicados na ficha.
Configuração AS-i E/S	7 [hex]	Código de configuração informado pelo fabricante.
Código ID AS-i	3.E [hex]	Identificação do módulo na interface AS-i.
Conexão do módulo	Cabo chato	Tipo de conexão de rede indicado na ficha.
Conexão à subparte do módulo	Interface AS-i para partes inferiores FC	Referência de montagem/interface fornecida pelo fabricante.

Entradas analógicas e sensores
Tipo de entradas	4AI(Pt100)	Quatro entradas analógicas destinadas a sensores Pt100.
Quantidade de entradas Pt100	4	Número de canais de entrada especificado.
Conexão de sensores	2 e 3 fios	Tipos de ligação de sensor suportados conforme ficha.
Capacidade de carga máxima das entradas totais	20 mA	Limite informado para as entradas totais; observar a especificação do fabricante.
Resolução	16 bits / 0,1 °C	Resolução indicada para a aquisição de temperatura; não representa por si só uma declaração de exatidão.

Faixa de medição
Alcance de medição de temperatura	-200 a 850 °C	Faixa de medição informada para entradas Pt100.

Dados elétricos
Fontes de alimentação	18 a 30 V DC	Faixa de alimentação indicada na ficha.
Tensão de operação da interface AS-i	26,5 a 31,6 V DC	Faixa de tensão de operação informada para a interface AS-i.
Consumo máximo de corrente da interface AS-i	80 mA	Limite máximo de consumo especificado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado nos dados do produto.

Displays e elementos de operação
Indicação de operação	LED verde AS-i	Indicação visual de operação da interface AS-i.
Indicação de sinal analógico	LED amarelo nos canais AI1 a AI4	Indicação visual associada aos canais de entrada analógica.
Indicação de erro	LED vermelho	Indicação visual de erro especificada.

Condições ambientais
Grau de proteção	IP65	Grau de proteção declarado para o módulo; considerar as condições de instalação e montagem previstas pelo fabricante.
Temperatura ambiente de operação	0 a 70 °C	Faixa ambiente de operação informada.
Temperatura de armazenamento	-25 a 85 °C	Faixa especificada para armazenamento, não para operação.
Umidade relativa máxima	90% sem condensação	Limite de umidade informado para as condições do produto.
Altitude máxima	2000 m	Limite de altitude indicado na ficha.
Norma EMC	EN 50295	Norma de compatibilidade eletromagnética listada nos dados do produto.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado para o corpo do módulo.
Material do invólucro	PBT	Material especificado no catálogo; o anúncio também descreve o material como plástico rígido.
Dimensões	102 x 91 x 71 mm	Dimensões informadas para o produto.
Peso	299 g	Massa indicada no catálogo.
Conectores	4 conectores circulares na base; terminais	Descrição dos conectores fornecida nos atributos do anúncio.
Conexão elétrica	Grampos de gaiola de mola / pinos de contato para a subparte do módulo, FK / PG	Descrição da conexão elétrica conforme ficha.
Cor	Laranja	Cor indicada nos dados do anúncio.

Confiabilidade e condições de conformidade
MTTF	150 anos	Valor de MTTF informado no catálogo; não equivale a período de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i).

• Perfil AS-i S-7.3.E; perfil mestre AS-i M3 e M4.

• Configuração de E/S AS-i 7 [hex] e código ID 3.E [hex].

Conexões

Elétrica O módulo utiliza conexão AS-i por cabo chato. A conexão elétrica é descrita como grampos de gaiola de mola e pinos de contato para a subparte do módulo, FK / PG. Alimentação informada: 18 a 30 V DC; tensão de operação da interface AS-i: 26,5 a 31,6 V DC. Para os sensores, são especificadas conexões de 2 e 3 fios. A ficha não informa pinagem detalhada.

Processo Entradas para sensores de temperatura Pt100; a ficha não especifica uma conexão de processo mecânica. O produto é um módulo de aquisição de sinais, não um sensor de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Mestre AS-i compatível com perfil M3 ou M4 e configuração correspondente ao módulo	✓	A ficha lista os perfis de mestre AS-i M3 e M4 e o perfil do módulo S-7.3.E.
Aquisição de temperatura com sensores Pt100 de 2 ou 3 fios	✓	Esses tipos de conexão de sensor são especificados para as quatro entradas.
Uso com termopar ou sensor de temperatura de tipo diferente de Pt100	✗	A ficha especifica quatro entradas Pt100 e não informa suporte a outros tipos de sensor.
Operação do módulo em temperatura ambiente acima de 70 °C ou abaixo de 0 °C	✗	A temperatura ambiente de operação especificada é de 0 a 70 °C.
Instalação que requer comunicação diferente de AS-Interface	✗	A interface de comunicação identificada para o módulo é AS-i.

INSTALAÇÃO

Como instalar o Módulo universal AS-Interface IFM AC2620 com 4 entradas Pt100, montagem em campo, IP65

Confirme no projeto que o sistema utiliza AS-Interface e que o mestre é compatível com o perfil S-7.3.E e os dados de perfil/configuração informados.
Verifique a alimentação disponível e a tensão de operação da interface AS-i em relação às faixas especificadas para o módulo.
Instale o módulo em campo e conecte a interface usando a parte inferior e a conexão de cabo chato previstas para o sistema.
Conecte sensores Pt100 de 2 ou 3 fios às entradas correspondentes, seguindo a identificação dos canais e as instruções do fabricante.
Confira a montagem e as conexões elétricas antes de energizar; a ficha resumida não fornece pinagem detalhada.
Após energizar, verifique os LEDs de operação AS-i, os indicadores dos canais AI1 a AI4 e o LED de erro; consulte o datasheet para procedimentos específicos.

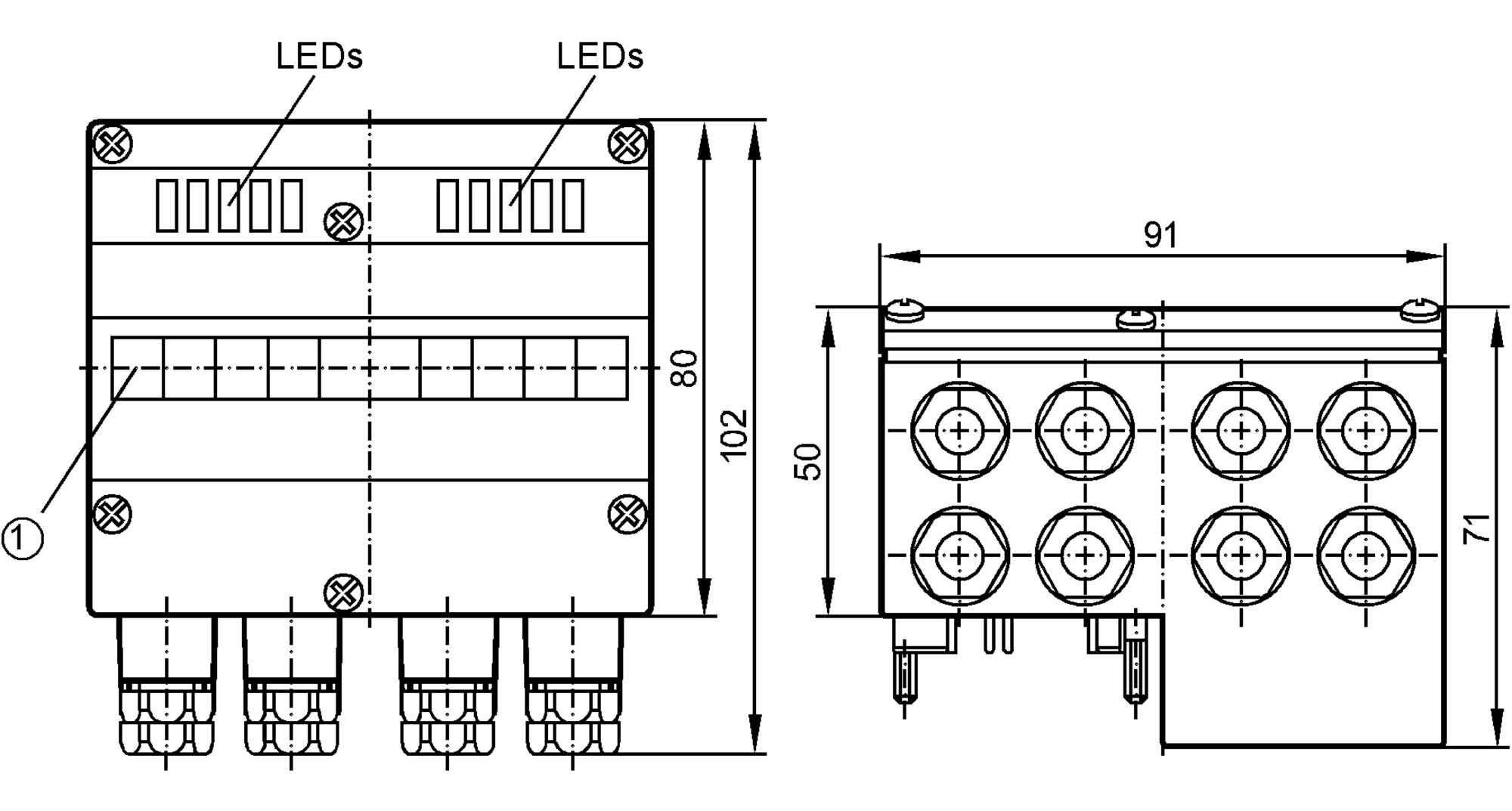

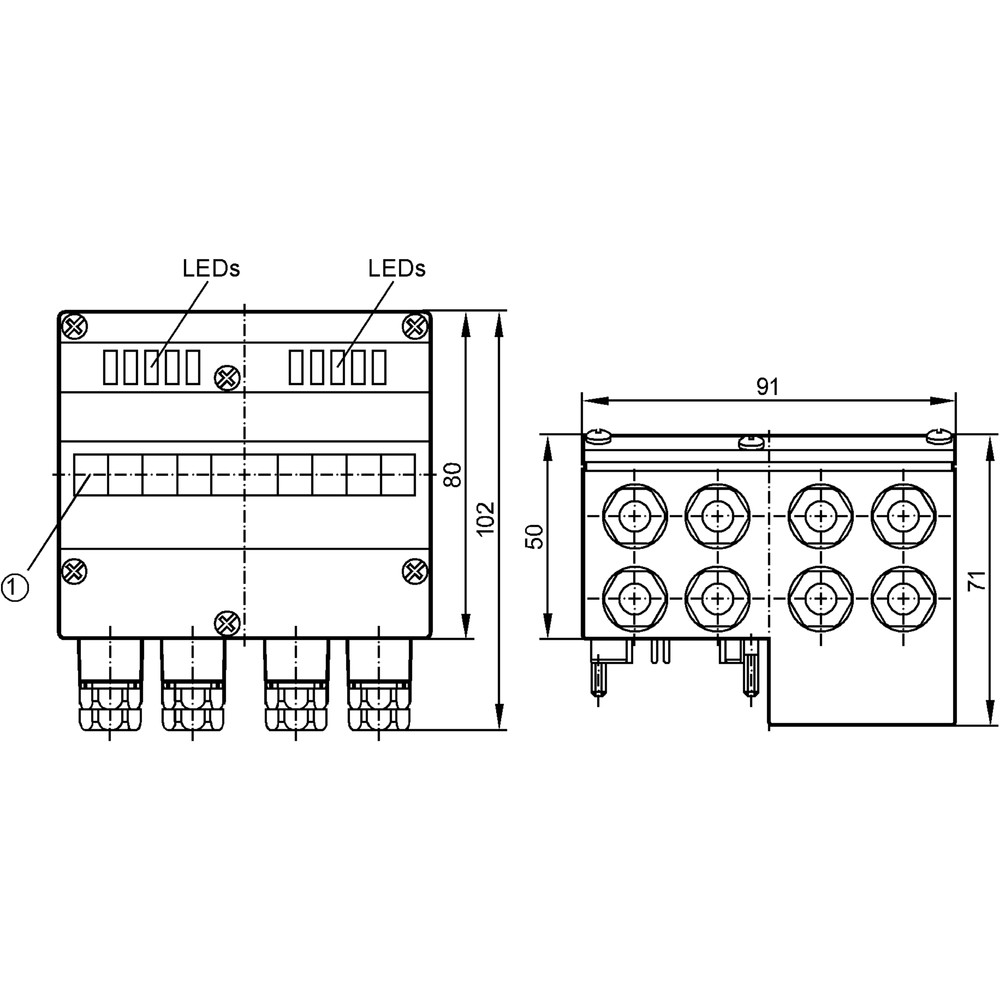

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece ou não comunica na rede AS-i.	Possível incompatibilidade de perfil/configuração, conexão incorreta do cabo chato ou alimentação fora da faixa especificada.	Confira a alimentação, a conexão do cabo e a compatibilidade do mestre com o perfil S-7.3.E, os perfis M3/M4 e os códigos AS-i indicados.
Um canal não apresenta leitura de temperatura válida.	Possível ligação inadequada do Pt100, escolha incorreta entre ligação de 2 e 3 fios ou problema no sensor/cabeamento.	Verifique o tipo de Pt100, a ligação dos fios e a continuidade do circuito; compare o estado do LED do canal com as indicações do fabricante.
O LED vermelho de erro está aceso.	A ficha identifica o LED vermelho como indicação de erro, mas não especifica, no contexto fornecido, os códigos ou causas associados.	Registre o estado dos LEDs e consulte o datasheet e o diagnóstico do mestre AS-i antes de substituir o módulo.
A leitura fica instável ou não corresponde à temperatura esperada.	Possível problema de ligação do sensor, condição de operação fora dos limites especificados ou incompatibilidade do sensor utilizado.	Confirme que o sensor é Pt100, revise a ligação de 2 ou 3 fios e verifique temperatura ambiente, alimentação e faixa de medição aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC2620-00 em português (Datasheet) Desenho em escala AC2620 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC2620 e para quem serve?

É um módulo universal de entrada AS-Interface com quatro entradas para Pt100. Serve a projetos que precisam adquirir sinais de temperatura de sensores Pt100 compatíveis.

Quais sensores posso conectar e o que acompanha o produto?

A ficha especifica sensores Pt100 com ligação de 2 ou 3 fios. Ela informa uma unidade por embalagem, mas não detalha acessórios ou componentes adicionais incluídos.

Posso usar o AC2620 com termopar?

A ficha especifica entradas Pt100 e não informa suporte a termopares. Para esse tipo de sensor, selecione um módulo cuja documentação declare compatibilidade.

O módulo funciona fora da faixa ambiente de 0 a 70 °C?

A faixa de temperatura ambiente de operação informada é de 0 a 70 °C. A ficha não valida operação fora desses limites.

O módulo não comunica com o mestre AS-i; o que verifico antes de trocar?

Verifique a alimentação, a conexão do cabo chato e a compatibilidade do mestre com o perfil S-7.3.E e os dados de configuração do módulo. Observe também o LED verde AS-i e consulte o diagnóstico do sistema.

Um canal não mostra temperatura; pode ser defeito no módulo?

Pode haver outras causas, como sensor Pt100 inadequado ou ligação de 2/3 fios incorreta. Confira primeiro o sensor, o cabeamento e a indicação do LED do canal antes de concluir que o módulo está defeituoso.

Devo comprar o AC2620 ou um módulo com entradas para outro sensor?

Escolha o AC2620 quando a aplicação usar até quatro Pt100 de 2 ou 3 fios em uma rede AS-i compatível. Se o sensor for de outro tipo, a ficha não confirma compatibilidade com este módulo.

Preciso de um kit ou o produto é vendido por unidade?

O catálogo informa uma peça por embalagem. A ficha não descreve um kit nem lista acessórios incluídos.

Como faço a instalação elétrica dos sensores?

O módulo aceita Pt100 de 2 ou 3 fios, mas a ficha fornecida não apresenta uma pinagem detalhada. Consulte o datasheet oficial antes de realizar as ligações.

Como verifico o estado do módulo depois de instalar?

Use os LEDs indicados na ficha: verde para operação AS-i, amarelo para sinal dos canais AI1 a AI4 e vermelho para erro. Para interpretar falhas específicas, consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Interface de comunicação industrial indicada para conectar o módulo ao sistema AS-i. (Ref.: Interface de comunicação AS-i)

Pt100

Tipo de sensor de temperatura especificado para as quatro entradas do módulo. (Ref.: Tipo de entradas 4AI(Pt100))

Resolução

Granularidade de conversão indicada para a leitura de temperatura; não deve ser interpretada como exatidão. (Ref.: 16 bits / 0,1 °C)

Grau de proteção IP65

Classificação de proteção do invólucro declarada na ficha; as condições de instalação devem seguir a documentação do fabricante. (Ref.: Grau de proteção IP65)

Perfil AS-i S-7.3.E

Perfil de comunicação identificado para o módulo e relevante à compatibilidade com o sistema AS-i. (Ref.: Perfil AS-i S-7.3.E)
