Sensor de Pressão IFM PI2793 - Display e IO-Link

Pré-visualizar: PI2793 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar, IO-Link, Display

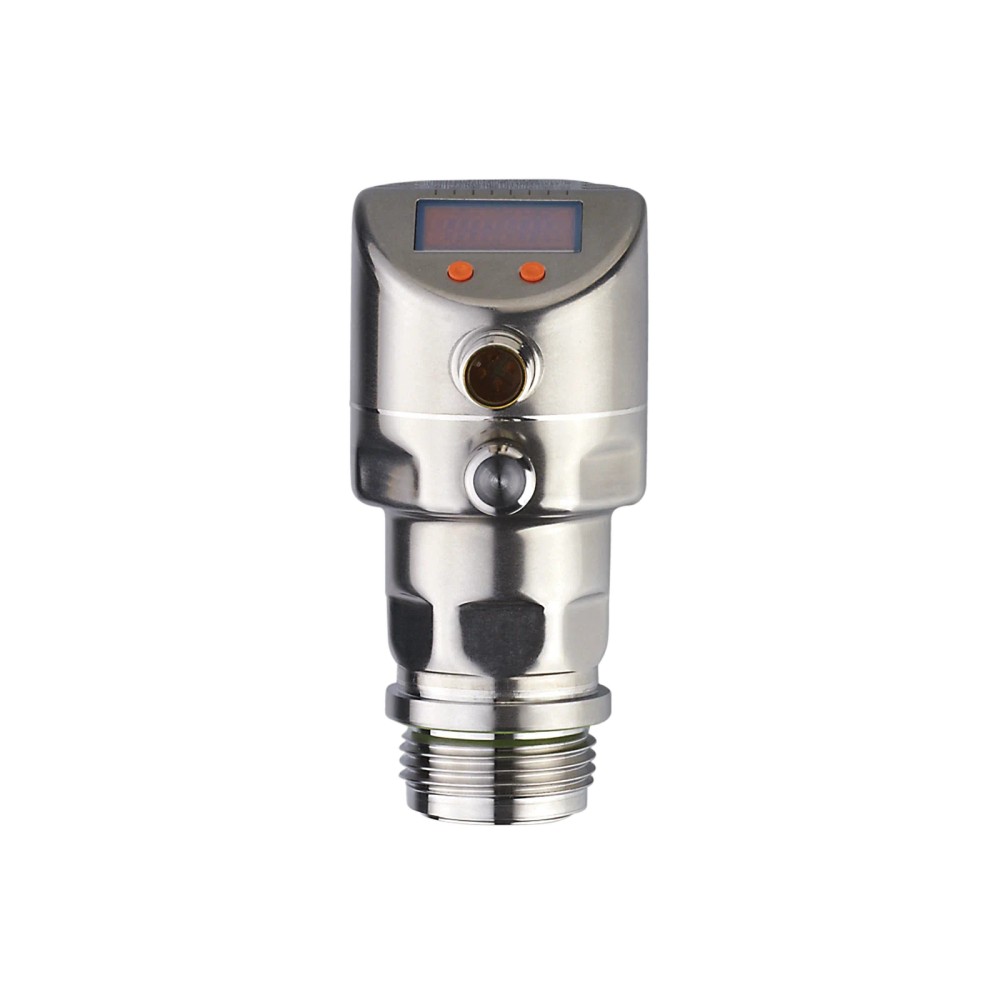

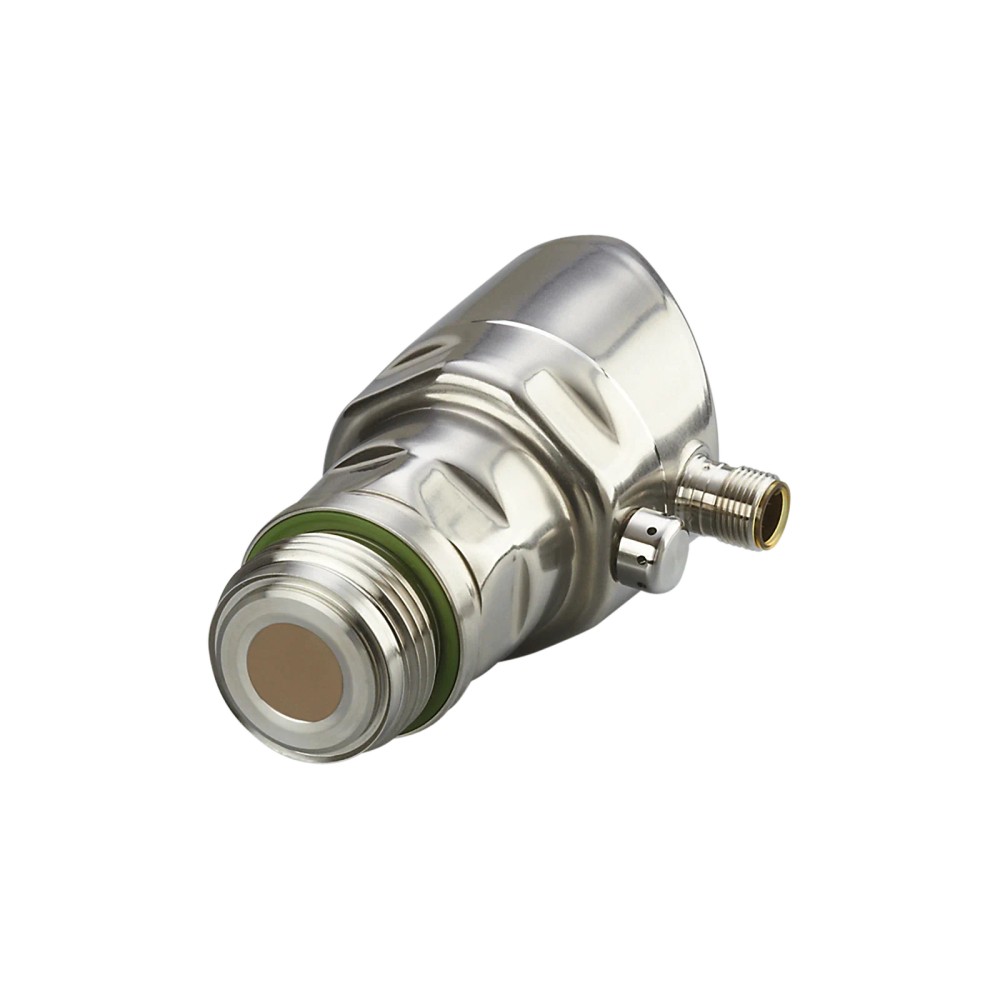

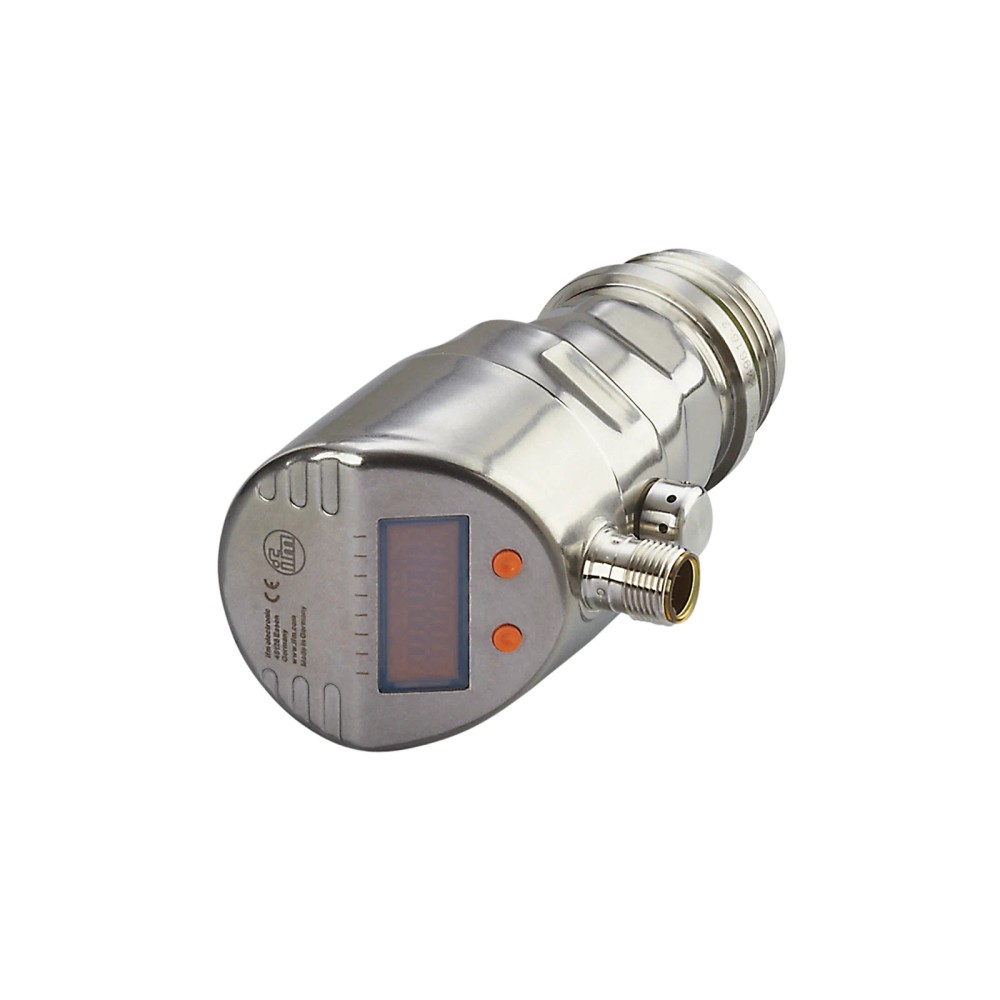

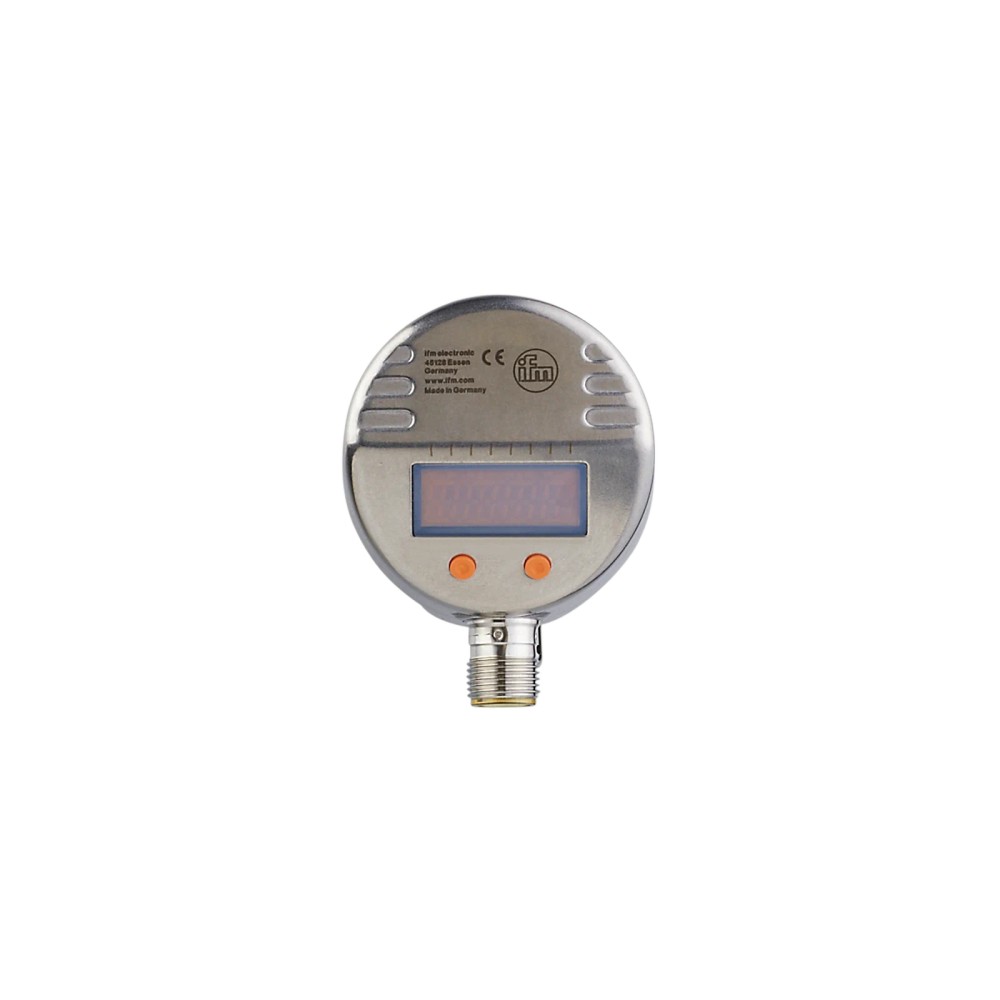

PI2793 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar, IO-Link, Display

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2793
EAN: 4021179244244
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI2793 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar, IO-Link, Display"

Destaques do Produto

Faixa de pressão

-1 a 25 bar

Conexão de processo

G 1 com cone de vedação Aseptoflex Vario

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link COM2, versão 1.0, 38,4 kBaud

Temperatura do fluido

-25 a 125 °C; até 145 °C por no máximo 1 h

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PI2793 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar, IO-Link, Display

O PI2793 é um sensor de pressão faceado frontalmente, com display, para medição de pressão relativa e vácuo. É indicado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 25 bar e oferece saídas de comutação, analógica de 4 a 20 mA e comunicação IO-Link. A conexão de processo é G 1 com cone de vedação Aseptoflex Vario.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 25 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	2 digitais e 1 analógica; sinal de comutação, 4 a 20 mA e IO-Link
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 h
Grau de proteção	IP67, IP68 e IP69K
Material em contato com o fluido	Cerâmica (99,9% Al2O3), aço inoxidável 1.4435 (316L) e PTFE
Dimensões	Diâmetro 50 mm; comprimento 105,8 mm
Interface de comunicação	IO-Link COM2, 38,4 kBaud, versão 1.0

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de pressão relativa ou vácuo dentro da faixa de -1 a 25 bar.
Montagem faceada em processos da indústria alimentícia e de bebidas, com conexão G 1 e cone de vedação Aseptoflex Vario.
Instalações que necessitem de display local e de sinal de comutação, saída analógica de 4 a 20 mA ou IO-Link.
Aplicações com temperatura do fluido entre -25 e 125 °C, admitindo até 145 °C por no máximo 1 hora.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo exceder a faixa de medição de -1 a 25 bar; a resistência à pressão indicada é um limite distinto e não amplia a faixa de medição.
Não selecionar para temperaturas do fluido acima de 125 °C em operação contínua; 145 °C é permitido somente por no máximo 1 hora.
Não assumir compatibilidade mecânica com conexões de processo diferentes de G 1 com cone Aseptoflex Vario sem validar adaptadores e condições de montagem.
Não assumir compatibilidade de comunicação com protocolos diferentes de IO-Link; a ficha especifica IO-Link versão 1.0, COM2.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada para medição de pressão na indústria alimentícia e de bebidas, utilizando conexão G 1 com cone Aseptoflex Vario.
Pode ser considerado para meios pastosos e sólidos ou fluidos líquidos e gasosos, conforme os meios indicados na ficha; confirme a compatibilidade do fluido com cerâmica, aço inoxidável 316L e PTFE.
Para processos com temperatura do fluido acima de 125 °C, a ficha limita a condição a até 145 °C por no máximo 1 hora.
A pressão deve permanecer dentro do alcance de medição de -1 a 25 bar para medição especificada; os valores de resistência à pressão não ampliam esse alcance.

COMO ESCOLHER

Antes de comprar o PI2793 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar, IO-Link, Display, verifique estes pontos:

Escolha o PI2793 quando

A medição requerida estiver entre -1 e 25 bar, a aplicação exigir montagem faceada com conexão G 1 Aseptoflex Vario e houver necessidade de display, saída 4 a 20 mA, saídas de comutação ou IO-Link.

Avalie outra configuração quando

A faixa de processo necessária estiver fora de -1 a 25 bar, a conexão mecânica não corresponder a G 1 Aseptoflex Vario ou a temperatura contínua do fluido superar 125 °C. Confirme no datasheet do modelo alternativo a faixa, conexão e condições de operação exigidas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI2793	Código do produto e part number.
Marca	IFM	Fabricante informado no anúncio.
GTIN	4021179244244	Identificador comercial do produto.
Produto	Sensor de pressão faceado frontalmente e com display	Descrição do tipo de produto.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação declarada na ficha.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio informados na ficha; validar compatibilidade do processo com os materiais e condições de operação.

Faixa de medição e pressão
Alcance de medição	-1 a 25 bar; -14,4 a 362,7 psi; -0,1 a 2,5 MPa	Faixa de medição indicada pelo fabricante.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.
Resistência à pressão	100 bar; 1450 psi; 10 MPa	Resistência à pressão; não confundir com o alcance de medição.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite de resistência ao vácuo informado.
Pressão mínima de ruptura	350 bar; 5075 psi; 35 MPa	Valor mínimo de ruptura informado; não representa faixa normal de operação.

Dados elétricos
Tensão de operação (2 fios)	20 a 32 V DC	Faixa de alimentação indicada para configuração de 2 fios.
Tensão de operação (3 fios)	18 a 32 V DC	Faixa de alimentação indicada para configuração de 3 fios.
Consumo de corrente (2 fios)	3,6 a 21 mA	Consumo indicado para configuração de 2 fios.
Consumo de corrente (3 fios)	Menor que 45 mA	Limite de consumo indicado para configuração de 3 fios.
Classe de proteção elétrica	III	Classe de proteção informada na ficha.
Função elétrica	PNP/NPN	Função elétrica indicada para as saídas; conferir configuração aplicável no datasheet.

Entradas e saídas
Quantidade de saídas digitais	2	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal de saída disponíveis conforme ficha.
Corrente da saída analógica	4 a 20 mA, invertível e com escala ajustável	Faixa e possibilidade de configuração informadas.

Interfaces
Interface de comunicação	IO-Link, COM2, 38,4 kBaud, versão 1.0	Protocolo, classe de velocidade e versão especificados.

Condições ambientais e temperatura
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 h	Faixa para o fluido e limite temporário máximo indicados.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados; as condições de ensaio e aplicação devem ser consultadas no datasheet.

Conexões
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica especificada para o processo.
Tipo de montagem	Faceado frontalmente	Configuração de montagem indicada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos informados na ficha.

Dados mecânicos e materiais
Material do invólucro	1.4404, aço inoxidável/316L; FKM; PTFE; PBT; PEI; PFA	Materiais do invólucro informados no conjunto de atributos.
Materiais em contato com o fluido	Cerâmica (99,9% Al2O3); aço inoxidável 1.4435/316L; PTFE	Materiais declarados para as partes em contato com o fluido.
Acabamento	Metálico polido	Acabamento informado no anúncio.
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Diâmetro	50 mm	Dimensão indicada nos atributos do produto.
Comprimento	105,8 mm	Dimensão indicada nos atributos do produto.
Peso	357,5 g	Peso informado no catálogo.

Display e elementos de operação
Display	Digital	Display presente, conforme anúncio.
Elementos de operação	Dois botões de pressão laranjas	Interface local de operação informada.

COMPATIBILIDADE

Comunicação

• IO-Link, versão 1.0, COM2 a 38,4 kBaud.

• Saída analógica de corrente 4 a 20 mA, invertível e com escala ajustável.

• Sinal de comutação; a ficha informa função elétrica PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação indicada: 18 a 32 V DC em configuração de 3 fios e 20 a 32 V DC em configuração de 2 fios. Verifique a configuração e a pinagem no datasheet antes de energizar.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario; montagem faceada frontalmente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou sistema compatível com IO-Link versão 1.0, COM2 a 38,4 kBaud	✓	A ficha especifica essa interface e velocidade de comunicação.
Entrada analógica preparada para sinal de corrente de 4 a 20 mA	✓	O sensor fornece saída analógica de 4 a 20 mA, invertível e com escala ajustável.
Montagem em conexão de processo G 1 com cone Aseptoflex Vario	✓	Essa é a conexão de processo especificada; a ficha também indica montagem faceada.
Conexão mecânica de processo diferente de G 1 Aseptoflex Vario, sem adaptador validado	✗	A conexão indicada na ficha é específica; não há informação que confirme encaixe direto em outras conexões.
Processo com temperatura do fluido de 130 °C em operação contínua	✗	O limite informado para operação é 125 °C; 145 °C é permitido somente por no máximo 1 hora.
Processo que requer medição acima de 25 bar	✗	A faixa de medição termina em 25 bar, embora a ficha informe resistência à pressão de 100 bar.

INSTALAÇÃO

Como instalar o PI2793 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar, IO-Link, Display

Confirme que a conexão de processo do ponto de instalação é G 1 com cone de vedação Aseptoflex Vario e que a montagem faceada é adequada ao conjunto.
Verifique no datasheet os materiais em contato com o fluido e confirme a compatibilidade com o processo.
Instale o sensor de acordo com as instruções e os requisitos de vedação do fabricante para a conexão Aseptoflex Vario; não force o encaixe em conexões diferentes.
Conecte o cabo M12 com codificação A e 4 contatos, verificando a pinagem no datasheet antes de energizar.
Confirme que a alimentação corresponde à configuração elétrica utilizada: 20 a 32 V DC para 2 fios ou 18 a 32 V DC para 3 fios.
Configure e verifique a saída necessária — comutação, 4 a 20 mA ou IO-Link — e confirme a leitura no display e no sistema receptor.

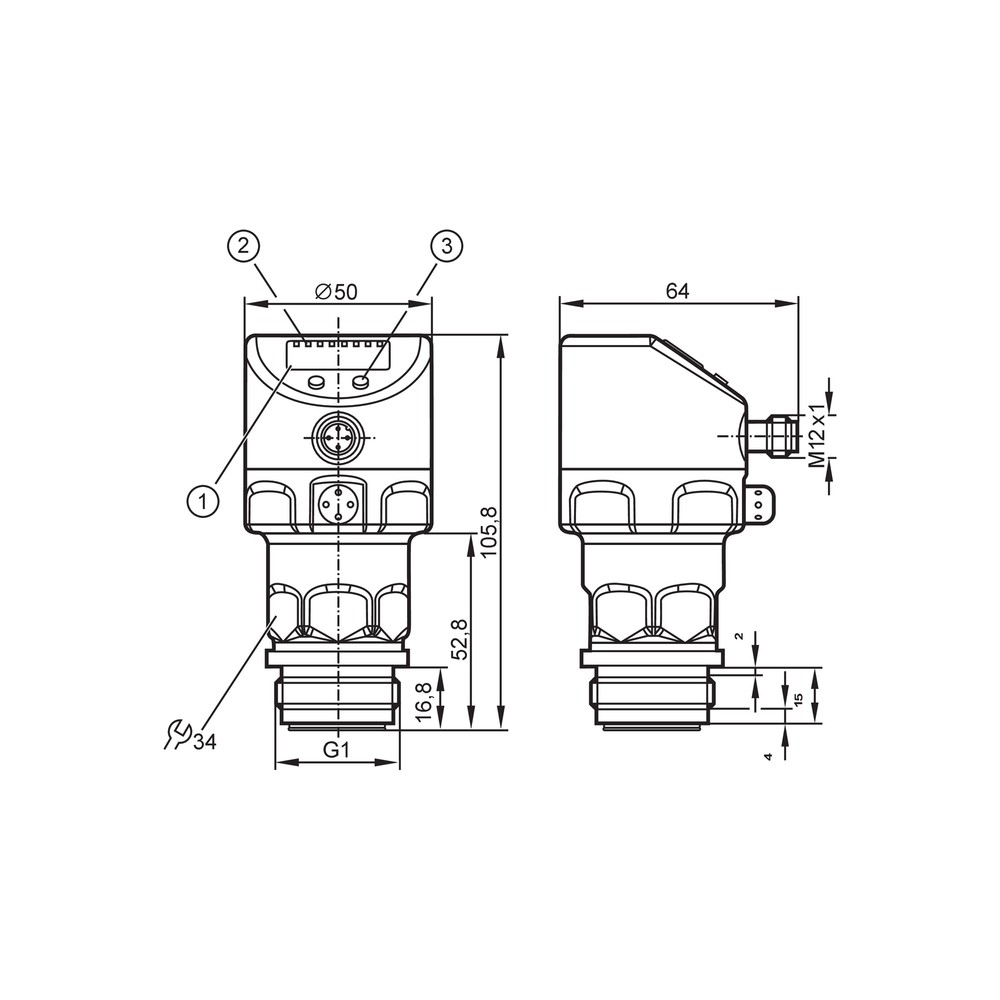

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não indica pressão ou apresenta valor fora do esperado.	Alimentação fora da faixa especificada, ligação elétrica incorreta ou configuração de saída incompatível com a entrada receptora.	Meça a tensão no conector e compare com a faixa da configuração de 2 ou 3 fios; confira a pinagem e o tipo de sinal configurado no datasheet.
O controlador não recebe comunicação IO-Link.	Porta ou mestre sem suporte à interface e parâmetros IO-Link especificados, ou conexão M12/pinagem incorreta.	Confirme suporte a IO-Link versão 1.0 e COM2 a 38,4 kBaud no mestre e verifique o cabo, a conexão M12 e a pinagem.
A leitura fica saturada ou não acompanha a pressão do processo.	Pressão do processo fora da faixa de medição, ou escala da saída analógica incompatível com a configuração do sistema receptor.	Compare a pressão real com a faixa de -1 a 25 bar e confira a escala configurada na saída de 4 a 20 mA e no canal analógico receptor.
Há vazamento ou o sensor não assenta corretamente no ponto de montagem.	Conexão de processo diferente de G 1 Aseptoflex Vario, montagem não faceada conforme o conjunto ou vedação inadequada.	Confira o padrão da conexão e a montagem faceada contra o desenho dimensional e as instruções do fabricante; não conclua que a conexão é compatível apenas pela rosca.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do PI2793 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM PI2793 e para que tipo de aplicação serve?

É um sensor de pressão faceado frontalmente, com display, destinado à medição de pressão relativa e vácuo. A ficha indica montagem faceada na indústria alimentícia e de bebidas.

Quais sinais e comunicação o PI2793 oferece?

A ficha informa duas saídas digitais, uma saída analógica de 4 a 20 mA e IO-Link. A interface IO-Link é versão 1.0, COM2, a 38,4 kBaud.

O produto acompanha cabo ou acessórios?

A ficha do anúncio não informa acessórios inclusos, então não é possível confirmar o fornecimento de cabo ou outros itens. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o PI2793 em uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 rosca externa com cone de vedação Aseptoflex Vario. A ficha não confirma encaixe direto em outros padrões; valide qualquer adaptador e a montagem com o fabricante.

Este sensor serve para medir acima de 25 bar?

Não para medição dentro da faixa especificada: o alcance termina em 25 bar. A resistência à pressão de 100 bar é um dado diferente e não amplia a faixa de medição.

Posso usar o PI2793 com fluido a 145 °C continuamente?

Não; a ficha informa 125 °C como limite da faixa de temperatura do fluido e permite até 145 °C somente por no máximo 1 hora.

O display acende, mas o controlador não recebe o sinal: o que devo verificar?

Verifique a alimentação, a pinagem M12 e se a entrada do controlador corresponde ao sinal utilizado. Para IO-Link, confirme suporte a versão 1.0 e COM2 a 38,4 kBaud; para corrente, confira a escala de 4 a 20 mA.

A leitura de pressão não muda com o processo; preciso trocar o sensor?

Antes de trocar, confirme se a pressão está dentro da faixa de -1 a 25 bar e se a saída escolhida está corretamente ligada e configurada. Verifique também a alimentação e a pressão real no ponto de montagem.

Como escolher entre o PI2793 e outro sensor de pressão?

Escolha o PI2793 se a faixa de -1 a 25 bar, a conexão G 1 Aseptoflex Vario, a montagem faceada e os sinais disponíveis atenderem ao processo. Para requisitos diferentes, compare no datasheet do outro modelo a faixa, conexão, temperatura e interface.

Como instalar o PI2793 sem danificar a conexão?

Confirme previamente o padrão G 1 Aseptoflex Vario e consulte o desenho dimensional e o datasheet para os requisitos de montagem e pinagem. Não force a instalação em uma conexão diferente nem energize sem verificar a ligação elétrica.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; no PI2793, é um dos tipos de pressão indicados. (Ref.: Tipo de pressão: pressão relativa e vácuo)

Montagem faceada

Montagem em que a face de medição fica alinhada ao ponto de processo conforme o desenho e a conexão especificados. (Ref.: Tipo de montagem: faceado frontalmente)

Aseptoflex Vario

Sistema de conexão de processo especificado para a rosca externa G 1 do sensor. (Ref.: Conexão de processo: G 1 com cone de vedação Aseptoflex Vario)

IO-Link

Interface de comunicação digital indicada para comunicação com equipamento compatível. (Ref.: IO-Link, COM2, 38,4 kBaud, versão 1.0)

Saída analógica 4 a 20 mA

Sinal de corrente analógico com faixa configurável indicada para transmissão da medição ao sistema receptor. (Ref.: Corrente da saída analógica: 4 a 20 mA, invertível e com escala ajustável)
