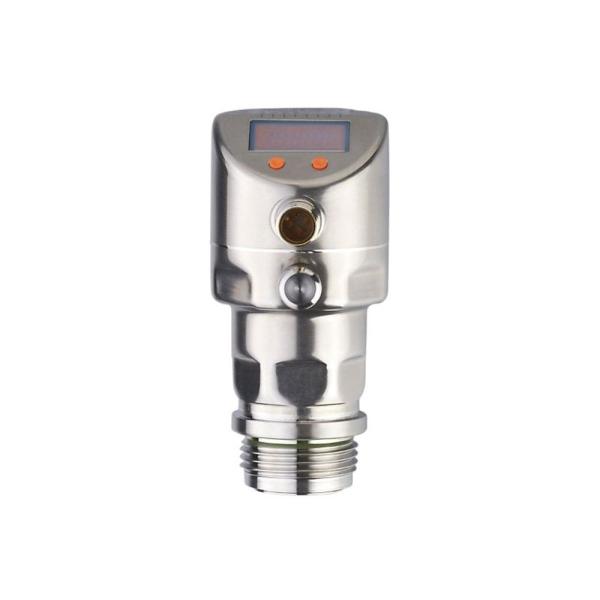

Sensor de Pressão Sanitário IFM PI2795

PI2795 IFM - Sensor de Pressão Sanitário IFM Indústria Alimentícia -1 a 4 bar IO-Link

Imagem meramente ilustrativa

R$ 6.635,81

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2795
EAN: 4021179244268
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI2795 IFM - Sensor de Pressão Sanitário IFM Indústria Alimentícia -1 a 4 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 4 bar

Conexão de processo

G 1 rosca externa, Aseptoflex Vario

Saídas

2 digitais e 1 analógica, configuráveis

Comunicação

IO-Link 1.0

Conexão elétrica

M12 A-coded, 4 contatos

Proteção do invólucro

IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão Sanitário IFM PI2795, -1 a 4 bar, display digital e IO-Link

O IFM PI2795 é um sensor de pressão faceado frontalmente, com display, destinado à medição de pressão relativa e vácuo em aplicações sanitárias. Mede de -1 a 4 bar e oferece sinais de comutação, analógico e IO-Link configuráveis. Sua conexão de processo é G 1 com rosca externa e cone de vedação Aseptoflex Vario; o invólucro tem proteção IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PI2795
Faixa de medição	-1 a 4 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario
Saídas	2 digitais e 1 analógica; sinais configuráveis
Comunicação	IO-Link 1.0
Conexão elétrica	1 x M12, codificação A, 4 contatos
Proteção	IP67, IP68 e IP69K
Temperatura do fluido	-25 a 125 °C; máximo de 145 °C por 1 hora
Material em contato com o fluido	Cerâmica 99,9% Al₂O₃, aço inoxidável 316L e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações de alimentos e bebidas, com processo dentro da faixa de -1 a 4 bar.
Instalações que utilizem conexão G 1 com rosca externa e cone de vedação Aseptoflex Vario.
Sistemas que possam receber conexão elétrica M12 A-coded de 4 contatos e sinais de saída configuráveis, incluindo IO-Link 1.0.

⚠ Considere outro se precisa de:

Aplicações cuja pressão normal de medição esteja fora da faixa de -1 a 4 bar.
Instalações com conexão de processo diferente de G 1/Aseptoflex Vario sem adaptador compatível validado.
Sistemas que exijam protocolo de comunicação diferente de IO-Link ou tipo de conexão elétrica incompatível com M12 A-coded de 4 contatos.

APLICAÇÕES E USO

Aplicação comprovada: montagem faceada para medição de pressão na indústria alimentícia e de bebidas, dentro da faixa de -1 a 4 bar e com conexão G 1/Aseptoflex Vario.
Aplicação indicada pelos meios listados: medição em meios pastosos e sólidos, além de fluidos líquidos e gasosos. Verifique previamente a compatibilidade química e térmica dos materiais de contato com o meio específico.
Uso com lavagem ou exposição a condições associadas aos graus IP67, IP68 e IP69K, respeitando os limites de temperatura e as condições definidos pelo fabricante.
Integração em sistema de controle que utilize os sinais configuráveis de comutação, analógico ou IO-Link 1.0; a configuração e a pinagem devem ser conferidas no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão Sanitário IFM PI2795, -1 a 4 bar, display digital e IO-Link, verifique estes pontos:

Escolha o PI2795 quando

A aplicação requer medição de pressão relativa ou vácuo dentro de -1 a 4 bar, montagem faceada sanitária e conexão de processo G 1 com cone de vedação Aseptoflex Vario. Considere também a compatibilidade elétrica com M12 A-coded de 4 contatos e a necessidade de sinais configuráveis ou IO-Link 1.0.

Busque outra faixa ou configuração quando

A pressão de processo ultrapassar o alcance de medição de -1 a 4 bar ou quando a instalação exigir outra conexão de processo, conexão elétrica ou protocolo. Confirme a compatibilidade mecânica e elétrica da alternativa com o sistema antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão faceado frontalmente e com display	Tipo de produto informado na folha de dados.
Marca	IFM / ifm electronic	Fabricante indicado no cadastro do produto.
Modelo e SKU	PI2795	Identificação do modelo.
Part number	PI-004-REA01-MFRKG/US/ /P	Código de peça informado no anúncio.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita nos dados do fabricante.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; compatibilidade específica depende dos materiais e das condições do processo.

Medição e pressão
Faixa de medição	-1 a 4 bar; -14,5 a 58 psi; -100 a 400 kPa	Alcance de medição informado pelo fabricante.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.
Resistência ao vácuo	-1000 mbar / -0,1 MPa	Valor informado na ficha para resistência ao vácuo.
Resistência à pressão	30 bar / 435 psi / 3000 kPa	Limite de resistência indicado; não corresponde à faixa de medição.
Pressão de ruptura mínima	100 bar / 1450 psi / 10000 kPa	Valor mínimo de pressão de ruptura indicado na ficha; não é uma condição normal de operação.

Dados elétricos e alimentação
Tensão DC, ligação de 2 fios	20 a 32 V DC	Faixa de alimentação indicada para ligação de 2 fios.
Tensão DC, ligação de 3 fios	18 a 32 V DC	Faixa de alimentação indicada para ligação de 3 fios.
Consumo de corrente, 2 fios	3,6 a 21 mA	Consumo especificado para ligação de 2 fios.
Consumo de corrente, 3 fios	Menor que 45 mA	Consumo especificado para ligação de 3 fios.
Classe de proteção elétrica	III	Classe de proteção informada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso elétrico indicado pelo fabricante.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.

Saídas e sinais
Função elétrica	PNP/NPN	Função de saída informada; a configuração aplicável deve ser confirmada no datasheet.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Tipos de sinal listados pelo fabricante.
Quantidade de saídas digitais	2	Número de saídas digitais indicado.
Quantidade de saídas analógicas	1	Número de saídas analógicas indicado.
Sinal analógico	4 a 20 mA, invertível, com escala ajustável	Características da saída analógica conforme a ficha.
Frequência de comutação DC	125 Hz	Frequência de comutação especificada para DC.
Watchdog integrado	Sim	Presença de watchdog indicada na ficha.

Comunicação
Interface	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.0	Revisão informada pelo fabricante.
Transferência IO-Link	COM2, 38,4 kBaud	Modo e taxa de transferência informados.

Conexões
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario	Tipo de conexão mecânica especificado.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector elétrico indicado na ficha.
Contatos	Banhados a ouro	Característica especial indicada para os contatos.

Materiais e construção
Material do corpo	1.4404 (aço inoxidável 316L), FKM, PTFE, PBT, PEI e PFA	Materiais de construção listados na ficha.
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃), aço inoxidável 1.4435 (316L) e PTFE	Materiais de contato com o fluido informados pelo fabricante.
Acabamento superficial	Ra < 0,4 µm; Rz = 4 µm	Características de superfície indicadas para os materiais em contato.
Invólucro	Cilíndrico	Formato informado no cadastro técnico.
Dimensões	Ø 50 mm; comprimento 105,8 mm	Dimensões informadas na ficha.
Peso	358,5 g	Valor do cadastro técnico; pode haver diferenças de arredondamento entre fontes do anúncio.

Condições ambientais e proteção
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção listados na ficha do fabricante.
Temperatura de operação	-25 a 80 °C	Faixa informada como temperatura de operação.
Temperatura do fluido	-25 a 125 °C; máximo de 145 °C por 1 hora	Limites de temperatura do fluido indicados na ficha, incluindo condição temporária.

Displays e elementos de operação
Interface local	Display digital com botões de controle	Interface descrita nos dados do anúncio.
Display	Display integrado	Característica do produto conforme descrição do fabricante.

COMPATIBILIDADE

Comunicação

• IO-Link 1.0; transferência COM2, 38,4 kBaud.

• Sinais de comutação, sinal analógico e IO-Link configuráveis. A ficha identifica saídas PNP/NPN e sinal analógico de 4 a 20 mA, invertível e com escala ajustável.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação: 18 a 32 V DC em ligação de 3 fios ou 20 a 32 V DC em ligação de 2 fios. Saídas PNP/NPN conforme configuração indicada na ficha; validar a atribuição dos pinos no datasheet antes da ligação.

Processo G 1, rosca externa com cone de vedação Aseptoflex Vario. A conexão mecânica deve corresponder à conexão de processo e à vedação da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de pressão relativa ou vácuo entre -1 e 4 bar, com conexão de processo G 1/Aseptoflex Vario.	✓	A faixa de medição e a conexão correspondem às especificações do PI2795.
Aplicação de alimentos e bebidas com montagem faceada, dentro da faixa de medição e compatível com os materiais de contato informados.	✓	A ficha descreve montagem faceada para a indústria alimentícia e de bebidas e informa os materiais em contato com o fluido.
Sistema que exige comunicação IO-Link diferente da versão 1.0 ou transferência diferente de COM2, 38,4 kBaud.	✗	A ficha especifica IO-Link 1.0 e COM2 a 38,4 kBaud; não documenta compatibilidade com outras versões ou taxas.
Instalação com alimentação fora de 18 a 32 V DC em 3 fios ou de 20 a 32 V DC em 2 fios.	✗	As tensões informadas para essas configurações não abrangem a alimentação indicada.
Processo cuja pressão exceda a faixa de medição, ainda que abaixo da resistência à pressão indicada.	✗	A resistência à pressão não amplia a faixa de medição de -1 a 4 bar.

INSTALAÇÃO

Como instalar o Sensor de Pressão Sanitário IFM PI2795, -1 a 4 bar, display digital e IO-Link

Confirme que a pressão de processo prevista está dentro da faixa de medição de -1 a 4 bar e verifique temperatura e meio de contato.
Verifique se a conexão do processo é G 1 com cone de vedação Aseptoflex Vario e se a montagem faceada é adequada à instalação.
Inspecione a rosca, a superfície de vedação e os materiais em contato; não force o encaixe em uma conexão incompatível.
Instale o sensor conforme as instruções do fabricante para a conexão Aseptoflex Vario; consulte a documentação para torque e procedimento, pois esses valores não constam nos dados fornecidos.
Conecte o M12 A-coded de 4 contatos a uma alimentação compatível com a configuração de 2 ou 3 fios e confirme a pinagem no datasheet.
Configure o tipo de saída e, quando aplicável, IO-Link; antes de colocar em serviço, verifique a leitura e o sinal no sistema de controle.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor exibido não acompanha a pressão do processo.	Pressão fora da faixa de medição, conexão de processo obstruída ou instalação que não transmite pressão corretamente à face de medição.	Compare a pressão do processo com a faixa de -1 a 4 bar e inspecione a conexão e a face de medição conforme o procedimento de manutenção da instalação.
O controlador não recebe sinal de saída.	Alimentação fora da faixa especificada, ligação ou pinagem M12 incorreta, ou configuração de saída incompatível com a entrada do controlador.	Meça a tensão no sensor, confira a ligação de 2 ou 3 fios e valide a pinagem e a configuração no datasheet.
A comunicação IO-Link não é estabelecida.	Porta, mestre ou configuração de comunicação não compatível com IO-Link 1.0/COM2, ou conexão elétrica incorreta.	Confirme que o mestre está configurado para IO-Link 1.0 e COM2 a 38,4 kBaud e verifique o conector M12 e a alimentação.
A leitura ou comutação fica instável em condições de processo variáveis.	A escala analógica, os parâmetros de comutação ou a configuração de saída não correspondem ao processo; a ficha informa que esses sinais são configuráveis.	Verifique a configuração do sensor e compare o sinal medido com a pressão real e os parâmetros definidos no controlador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2795 em português (Datasheet) Desenho dimensional (Desenho Dimensional) Página oficial do produto IFM; consulte a documentação técnica disponível (Manual)

PERGUNTAS FREQUENTES

O que é o PI2795 e para que tipo de aplicação serve?

É um sensor de pressão faceado frontalmente, com display, indicado para montagem na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo e disponibiliza sinais configuráveis, incluindo IO-Link.

Quais conexões e comunicação devo prever no projeto?

A conexão de processo é G 1 com rosca externa e cone Aseptoflex Vario. A conexão elétrica é M12 A-coded de 4 contatos e a comunicação especificada é IO-Link 1.0, COM2 a 38,4 kBaud.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos; por isso, não é possível confirmar cabo ou itens adicionais. Consulte o fornecedor para confirmar o conteúdo exato do fornecimento.

Posso usar este sensor se a pressão de medição passar de 4 bar?

Não para medir valores acima da faixa de -1 a 4 bar. A resistência à pressão indicada não amplia o alcance de medição.

Ele serve para uma conexão de processo diferente de G 1 Aseptoflex Vario?

A ficha especifica conexão G 1 com cone de vedação Aseptoflex Vario. Para outra conexão, confirme a existência e a adequação de uma solução mecânica compatível antes da instalação.

O display acende, mas o controlador não recebe leitura; o que verifico?

Verifique primeiro a alimentação e a ligação de 2 ou 3 fios, depois confira a pinagem M12 e se a saída configurada corresponde à entrada do controlador. Use o datasheet para validar a atribuição dos contatos.

A comunicação IO-Link não conecta; preciso trocar o sensor?

Não necessariamente. Antes de substituir, confira se o mestre suporta IO-Link 1.0 e COM2 a 38,4 kBaud, além da alimentação e da ligação elétrica.

Devo escolher este modelo ou um sensor com outra faixa?

Escolha o PI2795 quando a medição necessária estiver dentro de -1 a 4 bar e a instalação aceitar a conexão G 1/Aseptoflex Vario. Se o processo exigir uma faixa diferente, selecione um modelo cuja faixa de medição cubra as condições previstas.

Que cuidados devo ter ao instalar o sensor na tubulação?

Confirme a compatibilidade da conexão e da vedação, instale sem forçar a rosca e valide a pinagem antes de energizar. Consulte o datasheet para os procedimentos e valores de instalação não especificados na ficha do anúncio.

O que preciso conferir antes de selecionar os materiais para o meu fluido?

Compare o fluido e as condições de temperatura com os materiais de contato indicados: cerâmica 99,9% Al₂O₃, aço inoxidável 316L e PTFE. A compatibilidade com um meio específico não é determinada apenas pela descrição geral dos meios; confirme-a com a documentação do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link 1.0; COM2, 38,4 kBaud)

Aseptoflex Vario

Tipo de conexão de processo com rosca externa G 1 e cone de vedação especificado para o sensor. (Ref.: conexão de processo G 1)

IP69K

Grau de proteção do invólucro indicado na ficha do produto. (Ref.: IP67, IP68 e IP69K)

Saída analógica 4 a 20 mA

Sinal elétrico analógico cuja corrente pode ser invertida e cuja escala é ajustável, conforme a ficha. (Ref.: 4 a 20 mA)

Pressão de ruptura

Valor informado para a pressão mínima de ruptura; não deve ser confundido com a faixa normal de medição ou com a resistência à pressão. (Ref.: 100 bar)
