SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex
IFM
SI6800

Monitor de fluxo ifm SI6800 para sistemas higiênicos. Alta precisão com conexão Aseptoflex, display LED tricolor e contatos banhados a ouro. Confira!

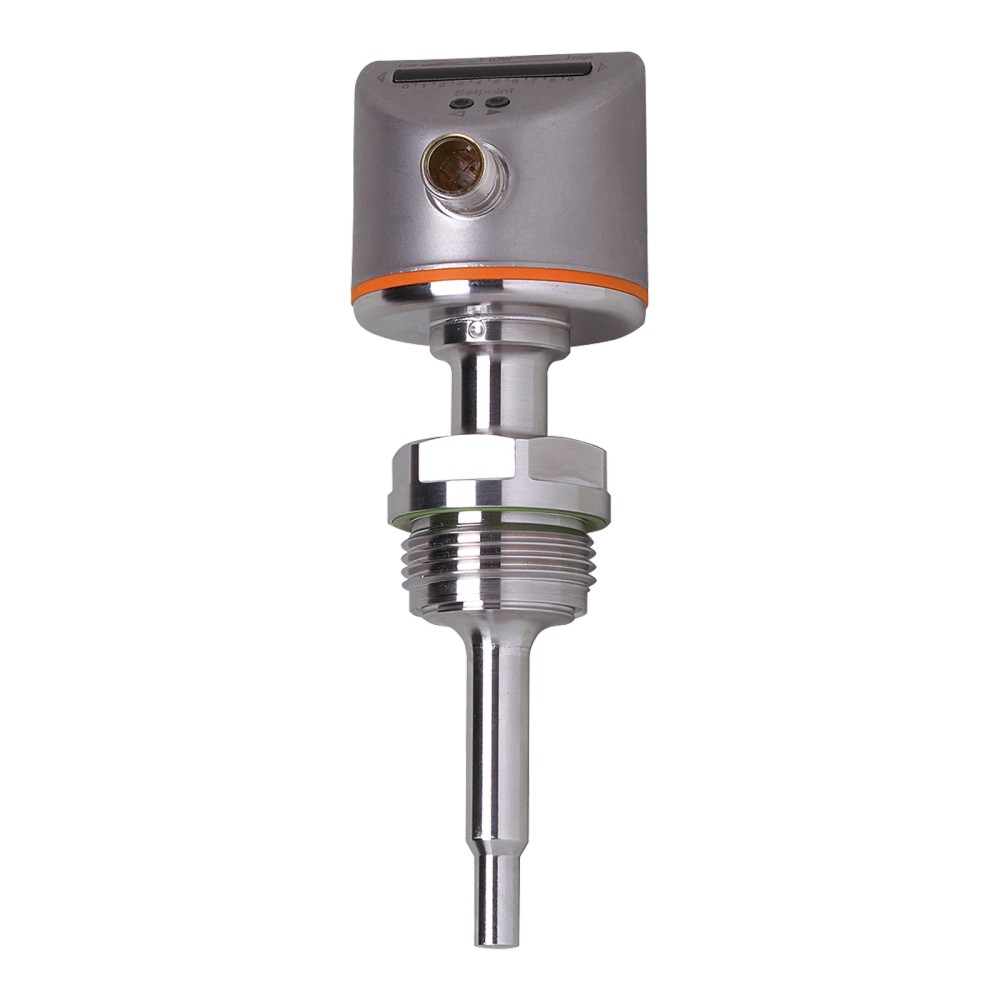

SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex
Imagem meramente ilustrativa
SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex
Imagem meramente ilustrativa

R$ 4.662,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • SI6800
  • 4021179258593
  • 90261029
Descrição Opiniões do produto 0 Links
Destaques do Produto Fluido Líquido:...mais
Saiba mais sobre: "SI6800 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex"

Destaques do Produto

Fluido
Líquido: ajuste de 3...300 cm/s; gás: 200...3000 cm/s
Sinal de saída
PNP, com função de abertura/fechamento parametrizável
Conexão de processo
G 1 rosca externa Aseptoflex Vario
Conexão elétrica
1 x M12, codificação A, 4 contatos banhados a ouro
Alimentação
19...36 V DC
Limites de operação do processo
Fluido: -25...95 °C; SIP até 140 °C; pressão: até 30 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Monitor de fluxo ifm SI6800 para sistemas higiênicos, PNP, G 1 rosca externa Aseptoflex Vario

O ifm SI6800 é um monitor de fluxo para detectar condições de fluxo em sistemas higiênicos. A faixa de ajuste é de 3 a 300 cm/s para líquidos e de 200 a 3000 cm/s para gases. Possui saída de comutação PNP, conexão de processo G 1 Aseptoflex Vario e display de LED tricolor. A temperatura do fluido é de -25 a 95 °C, com processo SIP indicado até 140 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo Monitor de fluxo
Aplicação indicada Sistemas higiênicos
Faixa de ajuste — líquidos 3...300 cm/s
Faixa de ajuste — gases 200...3000 cm/s
Saída de comutação PNP; 1 saída digital
Conexão de processo G 1 rosca externa Aseptoflex Vario
Temperatura do fluido -25...95 °C; para processo SIP até 140 °C
Resistência à pressão 30 bar (3 MPa)
Alimentação 19...36 V DC
Proteção do invólucro IP 67; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Sistemas higiênicos com fluido líquido cuja faixa de ajuste necessária esteja entre 3 e 300 cm/s.
  • Aplicações com fluido gasoso cuja faixa de ajuste necessária esteja entre 200 e 3000 cm/s.
  • Instalações compatíveis com conexão de processo G 1 rosca externa Aseptoflex Vario, alimentação de 19...36 V DC e entrada de sinal PNP no dispositivo receptor.
  • Processos em que a temperatura do fluido permaneça entre -25 e 95 °C; para processo SIP, considerar a indicação de até 140 °C.

⚠ Considere outro se precisa de:

  • Não selecionar se a conexão mecânica exigida não for compatível com G 1 rosca externa Aseptoflex Vario; a ficha não informa adaptadores inclusos.
  • Não selecionar para medições fora das faixas de ajuste especificadas para líquidos ou gases.
  • Não operar acima da resistência à pressão informada de 30 bar ou fora dos limites de temperatura indicados.
  • Não presumir compatibilidade com entrada NPN, comunicação por protocolo ou controlador específico; esses dados não são especificados na ficha.

APLICAÇÕES E USO

  • Aplicação indicada pela ficha: monitoramento de fluxo em sistemas higiênicos. Selecione a faixa conforme o meio: 3...300 cm/s para líquidos ou 200...3000 cm/s para gases; confirme que o ponto de comutação necessário pode ser ajustado dentro da faixa correspondente.
  • Possibilidade de aplicação inferida: uso como sinal de comutação em um circuito de controle que aceite saída PNP. A adequação depende da entrada do equipamento receptor, da alimentação de 19...36 V DC e da configuração elétrica da instalação.
  • Possibilidade de uso em processo com limpeza SIP: a ficha indica temperatura do fluido de até 140 °C para processo SIP. Verifique as condições de ciclo e instalação no datasheet; não extrapole esse limite para operação contínua.

COMO ESCOLHER

Antes de comprar o Monitor de fluxo ifm SI6800 para sistemas higiênicos, PNP, G 1 rosca externa Aseptoflex Vario, verifique estes pontos:

Escolha o SI6800 quando
A aplicação for de monitoramento de fluxo em sistema higiênico, o fluido estiver dentro da faixa ajustável correspondente e a instalação aceitar conexão G 1 Aseptoflex Vario, saída PNP e alimentação de 19...36 V DC.
Avalie outra configuração quando
A instalação exigir conexão de processo diferente, sinal NPN, protocolo de comunicação específico ou operação fora das faixas de fluxo, pressão e temperatura informadas. A ficha não identifica modelos alternativos compatíveis; confirme a opção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto Monitor de fluxo Classificação informada para o SI6800.
Aplicação Sistemas higiênicos Aplicação indicada nos dados do produto.
Marca ifm / ifm electronic Fabricante/marca informados no anúncio e no catálogo.
Modelo SI6800 Identificação do produto.
SKU SI6800 Código de identificação comercial.
Part number SI6800 Código da peça.
GTIN 4021179258593 Identificador global informado na ficha.
Faixa de medição e ajuste
Alcance de ajuste para líquidos 3...300 cm/s Faixa de ajuste indicada para fluidos líquidos.
Alcance de ajuste para gases 200...3000 cm/s Faixa de ajuste indicada para fluidos gasosos.
Sensibilidade máxima para líquidos 3...100 cm/s Valor informado para fluidos líquidos.
Sensibilidade máxima para gases 200...800 cm/s Valor informado para fluidos gasosos.
Dados elétricos
Função elétrica PNP Tipo de saída de comutação informado.
Tensão de operação 19...36 V DC Faixa de alimentação especificada.
Consumo de corrente < 60 mA Limite informado para o dispositivo.
Classe de proteção elétrica III Classificação indicada na ficha.
Proteção contra inversão de polaridade Sim Recurso de proteção informado.
Compatibilidade eletromagnética DIN EN 61000-6-2; DIN EN 61000-6-3 Normas declaradas para EMC.
Saídas e proteção elétrica
Quantidade de saídas digitais 1 Número informado de saídas digitais.
Sinal de saída Sinal de comutação Tipo de sinal indicado.
Função da saída Abertura/fechamento, parametrizável Modo de saída informado na ficha.
Corrente máxima constante da saída de comutação DC 250 mA Limite máximo declarado para a saída.
Queda de tensão máxima da saída de comutação DC 2,5 V Valor máximo informado.
Proteção contra sobrecarga Sim Recurso de proteção declarado.
Proteção contra curto-circuitos Sim, por impulso Versão de proteção especificada.
Precisão e desvios
Repetibilidade 1...5 cm/s Faixa informada para repetibilidade.
Histerese 2...5 cm/s; para água, 5...100 cm/s, a 25 °C, ajuste de fábrica Condição de referência especificada na ficha.
Precisão do ponto de ajuste ± 2...± 10 cm/s; para água, 5...100 cm/s, a 25 °C, ajuste de fábrica Valores e condição de referência informados.
Derivação de temperatura 0,1 cm/s x 1/K; para água, 5...100 cm/s, entre 10...70 °C Condição de referência especificada para água.
Tempos de reação
Tempo de resposta 1...10 s Faixa informada para o tempo de resposta.
Retardo de prontidão 10 s Tempo informado até a prontidão.
Conexões e interfaces
Conexão elétrica 1 x M12; codificação A; 4 contatos, dourados Tipo de conexão e contatos informados; a ficha fornecida não detalha o pinout.
Protocolo de comunicação Não especificado A ficha descreve saída de comutação, sem declarar protocolo de comunicação.
Ajuste do ponto de comutação Botões Método de ajuste indicado.
Condições do processo e ambientais
Temperatura do fluido -25...95 °C; para processo SIP até 140 °C Limite informado para o fluido, com indicação específica para SIP.
Temperatura ambiente -25...60 °C Faixa de temperatura ambiente indicada.
Resistência à pressão 30 bar (3 MPa) Limite de pressão informado.
MAWP em aplicações segundo CRN 30 bar Valor declarado para aplicações segundo CRN.
Gradiente de temperatura 300 K/min Limite informado para gradiente térmico.
Proteção IP IP 67; IP 69K Graus de proteção declarados; considerar as condições definidas pelo fabricante.
Dados mecânicos e materiais
Conexão de processo G 1 rosca externa Aseptoflex Vario Conexão mecânica especificada para o processo.
Comprimento da sonda 55 mm Comprimento informado.
Comprimento de instalação EL 55 mm Comprimento de instalação indicado.
Diâmetro da sonda 7,7 mm Dimensão informada.

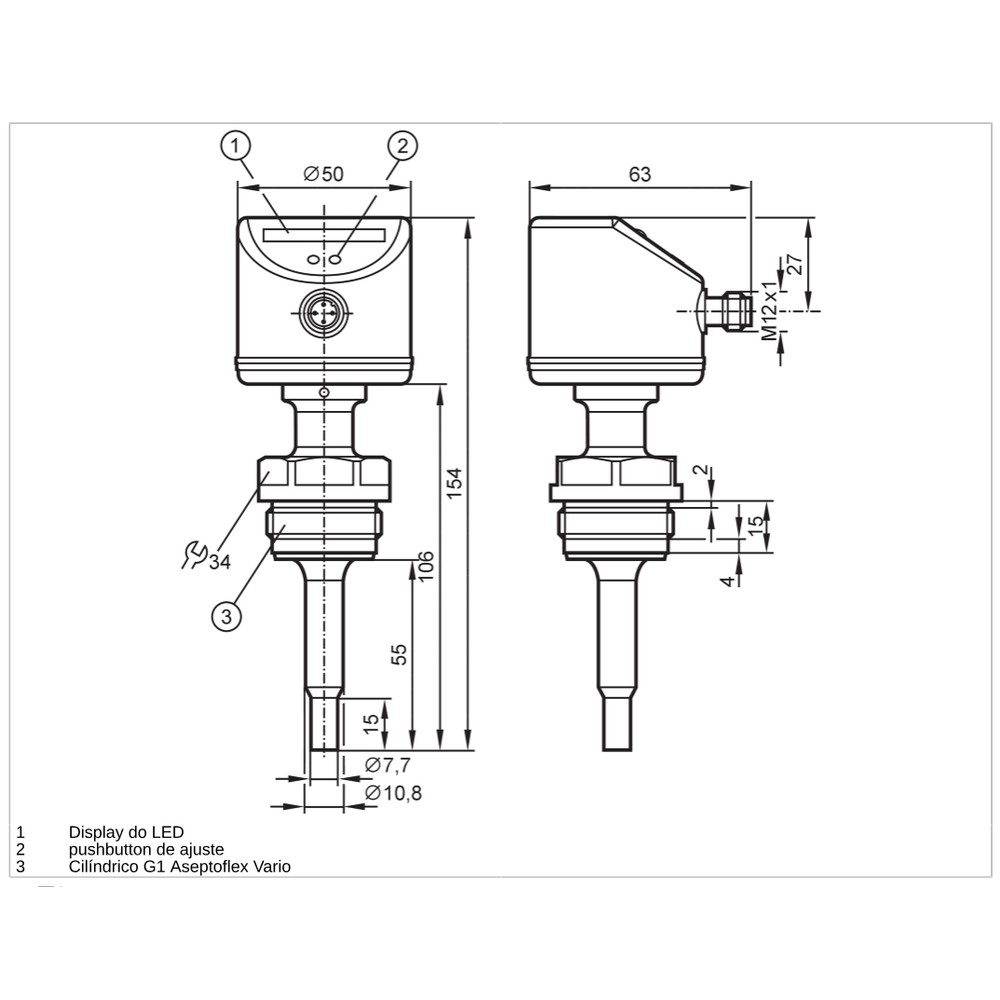

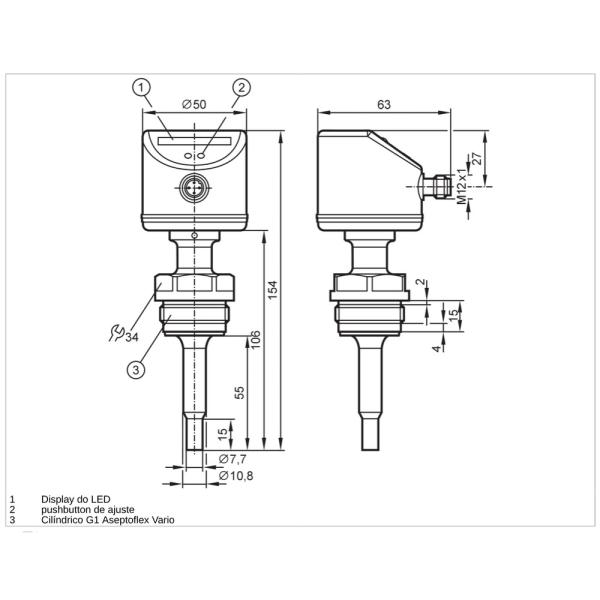

Dimensões do invólucro Ø 50 mm / L = 154 mm Dimensões gerais informadas.
Tipo de invólucro Cilíndrico Formato informado.
Materiais do produto 1.4404 (aço inoxidável / 316L); PC; PBT-GF20; EPDM/X; vedação FKM Materiais indicados para o produto e vedação.
Material em contato com o fluido 1.4435 (aço inoxidável / 316L) Material de contato com o fluido declarado.
Características da superfície em contato com o fluido Ra < 0,4 µm / Rz = 4 µm Valores de superfície informados para o material em contato com o fluido.
Peso 440 g Peso informado no catálogo do produto.
Displays e elementos de operação
Display 10 LEDs, tricolor Indicador visual especificado.
Elemento de ajuste Botões Usados para ajuste do ponto de comutação, conforme ficha.
Característica dos contatos Contatos banhados a ouro Característica declarada para os contatos elétricos.
Resistência mecânica e confiabilidade
Resistência a choques DIN EN 60068-2-27; 50 g (11 ms) Ensaio e valor informados.
Resistência a vibrações DIN EN 60068-2-6; 10 g (55...2000 Hz) Ensaio e faixa informados.
MTTF 298 anos Valor declarado na ficha; não representa uma garantia de vida útil em campo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica interface ou protocolo de comunicação; o produto é descrito com sinal de comutação.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 19...36 V DC; saída de comutação PNP, 1 saída digital. Confirme no datasheet a atribuição dos pinos e a compatibilidade elétrica com o dispositivo receptor.
Processo G 1 rosca externa Aseptoflex Vario. A compatibilidade mecânica depende da conexão correspondente no ponto de instalação; a ficha não informa adaptadores inclusos.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Sistema higiênico com conexão G 1 Aseptoflex Vario, alimentação dentro de 19...36 V DC e entrada receptora compatível com PNP ✓ Conexão de processo, alimentação e tipo de saída correspondem aos dados informados para o SI6800.
Monitoramento de líquido com faixa de ajuste necessária entre 3 e 300 cm/s ✓ Essa é a faixa de ajuste indicada para fluidos líquidos.
Monitoramento de gás com faixa de ajuste necessária entre 200 e 3000 cm/s ✓ Essa é a faixa de ajuste indicada para fluidos gasosos.
Instalação que exige conexão de processo diferente de G 1 Aseptoflex Vario ✗ A conexão informada para este modelo é G 1 rosca externa Aseptoflex Vario; não há informação de adaptadores.
Sistema que exige entrada NPN ou protocolo de comunicação não especificado ✗ A ficha informa saída PNP e não declara protocolo de comunicação; não há evidência de compatibilidade com esses requisitos.
Processo que excede 30 bar ou os limites informados de temperatura do fluido ✗ A resistência à pressão é 30 bar; a temperatura do fluido é -25...95 °C, com indicação de processo SIP até 140 °C.

INSTALAÇÃO

Como instalar o Monitor de fluxo ifm SI6800 para sistemas higiênicos, PNP, G 1 rosca externa Aseptoflex Vario

  1. Confirme que o ponto de instalação aceita a conexão G 1 rosca externa Aseptoflex Vario e que a geometria de montagem corresponde ao desenho dimensional.
  2. Verifique no processo se fluido, faixa de fluxo, temperatura e pressão estão dentro dos limites declarados para o SI6800.
  3. Instale o sensor na conexão de processo compatível, observando as instruções do fabricante e evitando aplicar esforços que possam danificar a sonda ou a vedação.
  4. Conecte o plugue M12 codificação A à instalação elétrica correspondente; use o datasheet para confirmar a atribuição dos pinos antes de energizar.
  5. Confirme a alimentação de 19...36 V DC e a compatibilidade da entrada do controlador com saída PNP; não deduza a pinagem apenas pelo número de contatos.
  6. Energize o dispositivo, aguarde o retardo de prontidão de 10 s e ajuste o ponto de comutação pelos botões conforme o procedimento do fabricante.

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
A saída não comuta quando o processo está em funcionamento. Ponto de comutação fora da faixa ajustável para o fluido, configuração de abertura/fechamento incompatível com a lógica esperada ou entrada receptora incompatível com PNP. Confirme o tipo de fluido e a faixa de fluxo, revise a parametrização da saída e verifique se o receptor aceita sinal PNP. Consulte o datasheet para o procedimento de ajuste.
O controlador não reconhece o sensor. Alimentação fora da faixa de 19...36 V DC, conexão M12 incorreta ou entrada do controlador não compatível com a saída PNP. Meça a alimentação no conector e confira a ligação e a compatibilidade elétrica com o esquema do fabricante e a documentação do controlador.
A indicação ou a comutação demora após energizar. O sensor ainda está dentro do retardo de prontidão especificado ou o tempo de resposta está dentro da faixa declarada. Aguarde o retardo de prontidão de 10 s e compare o comportamento com o tempo de resposta de 1...10 s, considerando as condições do processo.
O valor de comutação parece variar em relação ao esperado. Condição de referência diferente das condições especificadas para histerese, repetibilidade, precisão do ponto de ajuste ou derivação de temperatura. Verifique fluido, temperatura e faixa de fluxo; compare as condições reais com as referências de água e temperatura indicadas no datasheet antes de alterar o ponto de ajuste.

PERGUNTAS FREQUENTES

O que é o ifm SI6800 e para quem ele serve?
É um monitor de fluxo indicado para sistemas higiênicos. Serve a instalações que possam usar sua saída PNP e conexão G 1 Aseptoflex Vario, respeitando as faixas de ajuste do fluido.
Quais fluidos e faixas de ajuste o SI6800 cobre?
A ficha informa 3...300 cm/s para líquidos e 200...3000 cm/s para gases. A faixa aplicável depende do meio monitorado.
Ele funciona com uma entrada NPN ou com protocolo IO-Link?
A ficha informa saída PNP e não declara IO-Link nem outro protocolo de comunicação. Portanto, confirme a compatibilidade com a entrada do sistema antes da compra; não presuma funcionamento com NPN.
A conexão G 1 serve em qualquer instalação com rosca de uma polegada?
Não é possível afirmar isso apenas pela dimensão nominal: o modelo especifica G 1 rosca externa Aseptoflex Vario. Verifique o padrão e a geometria da conexão no ponto de montagem.
O SI6800 serve para processos acima de 30 bar?
Não: a resistência à pressão informada é 30 bar (3 MPa). Não selecione o produto para uma pressão de processo superior a esse limite.
Posso usar o SI6800 com um fluido acima de 95 °C?
A faixa informada para o fluido é -25...95 °C, com indicação de processo SIP até 140 °C. A ficha não autoriza tratar 140 °C como limite de operação contínua; consulte o fabricante para o ciclo específico.
O sensor não está comutando; preciso trocar a peça?
Não necessariamente: primeiro confira a faixa de fluxo, o ponto de comutação configurado e a lógica de abertura/fechamento. Verifique também se o receptor aceita PNP e se a alimentação está dentro de 19...36 V DC.
O controlador não detecta o SI6800; o que devo conferir antes da substituição?
Verifique a alimentação, a conexão M12 e a compatibilidade da entrada do controlador com uma saída PNP. Consulte o datasheet para confirmar a ligação correta dos pinos.
Devo comprar o SI6800 ou procurar um monitor com outra conexão ou tipo de saída?
Escolha o SI6800 se a instalação aceitar G 1 Aseptoflex Vario e sinal PNP, além de atender às faixas e limites do produto. Se exigir outra conexão ou NPN, procure uma configuração cuja ficha declare esses requisitos; a documentação fornecida não identifica um modelo substituto.
O que acompanha o produto e qual ferramenta uso para instalar?
A ficha fornecida não informa conteúdo de embalagem nem ferramenta de instalação. Confirme esses dados com o fornecedor e siga o datasheet para montagem e ligação.

GLOSSÁRIO TÉCNICO

PNP
Tipo de saída de comutação indicado para o SI6800; a entrada do dispositivo receptor deve ser compatível. (Ref.: Função elétrica — PNP)
Aseptoflex Vario
Tipo de conexão de processo especificado para a rosca externa G 1 do produto. (Ref.: Conexão de processo — G 1 rosca externa Aseptoflex Vario)
SIP
Sigla usada na ficha para o processo associado à indicação de temperatura do fluido até 140 °C. (Ref.: Temperatura do fluido)
Histerese
Diferença de comutação informada para o sensor; o valor declarado tem condições de referência específicas para água. (Ref.: Histerese — 2...5 cm/s; água 5...100 cm/s a 25 °C, ajuste de fábrica)
IP 69K
Grau de proteção declarado para o invólucro; consulte as condições do fabricante para a aplicação de limpeza correspondente. (Ref.: Proteção IP — IP 67; IP 69K)
