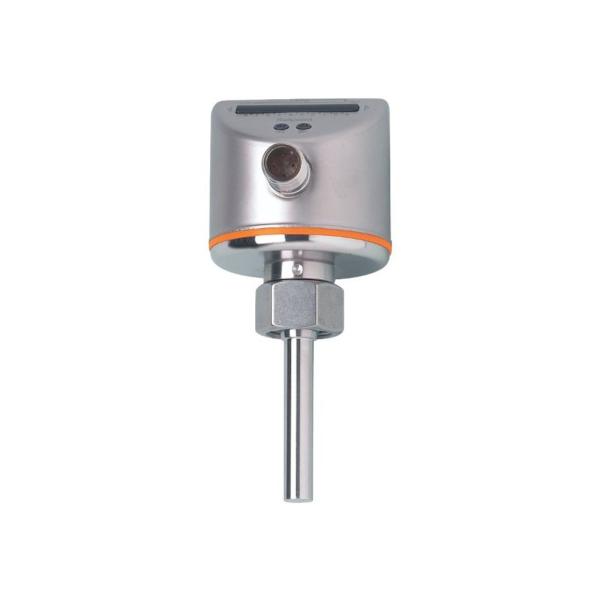

Monitor de Fluxo IFM SI0558 - Líquidos e Gases

SI0558 IFM - Monitor de Fluxo IFM Líquidos e Gases 300 bar M18x1,5

Imagem meramente ilustrativa

R$ 5.026,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI0558
EAN: 4021179269803
NCM do produto: 90261019

Destaques do Produto Meio Líquido ou gás...mais

Fechar menu

Saiba mais sobre: "SI0558 IFM - Monitor de Fluxo IFM Líquidos e Gases 300 bar M18x1,5"

Destaques do Produto

Meio

Líquido ou gás

Faixa de ajuste em líquidos

3...300 cm/s

Faixa de ajuste em gases

200...3000 cm/s

Rosca de processo

M18 x 1,5 interna

Pressão máxima indicada

300 bar

Conexão elétrica

M12 A-coded, 5 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SI0558 IFM – Monitor de Fluxo para Líquidos e Gases, 300 bar, conexão M18 x 1,5

O IFM SI0558 é um monitor de fluxo para líquidos e meios gasosos, com saída de comutação para indicar a condição de fluxo. O ajuste do ponto de comutação é feito por botões e a indicação utiliza display de 10 LEDs tricolores. Opera com faixa de ajuste de 3 a 300 cm/s em líquidos e de 200 a 3000 cm/s em gases, com resistência à pressão de 300 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SI0558; SID10XDBAKOA/US-100
Função	Monitoramento de fluxo com sinal de comutação
Meios monitorados	Fluidos líquidos e gasosos
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Resistência à pressão	300 bar / 30 MPa
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 5 contatos
Temperatura do fluido	-25...70 °C
Grau de proteção	IP 65; IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de líquidos dentro da faixa de ajuste de 3...300 cm/s, quando as condições de processo também estiverem dentro dos limites especificados.
Monitoramento de meios gasosos dentro da faixa de ajuste de 200...3000 cm/s, observando os tempos de resposta informados para gases.
Instalações cuja conexão de processo corresponda a M18 x 1,5 interna e cuja pressão não exceda 300 bar.
Aplicações com fluido entre -25 e 70 °C e ambiente entre -25 e 60 °C.

⚠ Considere outro se precisa de:

Não selecionar para líquido ou gás cuja velocidade de fluxo fique fora da faixa de ajuste correspondente.
Não utilizar em pressão superior a 300 bar ou com temperatura do fluido fora de -25...70 °C.
Não presumir compatibilidade mecânica com conexões diferentes de M18 x 1,5 interna; confirme a interface do processo antes da instalação.
Não conectar diretamente a uma interface elétrica diferente de M12 A-coded com 5 contatos sem confirmar o esquema de ligação no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de fluxo de fluidos líquidos, com ajuste disponível de 3...300 cm/s; considerar os limites de temperatura do fluido (-25...70 °C) e pressão (até 300 bar).
Aplicação comprovada pela ficha: monitoramento de meios gasosos, com ajuste disponível de 200...3000 cm/s; o tempo de resposta especificado para gases é de 1...10 s.
Possibilidade inferida: uso em sistemas industriais que necessitem de um sinal de comutação associado ao fluxo, desde que o processo, as conexões, a alimentação e a entrada do controlador sejam compatíveis com os dados do produto.
Limitação operacional: a ficha não sustenta aplicação com velocidade fora das faixas indicadas, pressão superior a 300 bar ou fluido fora de -25...70 °C. A adequação a um fluido específico deve ser confirmada considerando os materiais em contato e as condições do processo.

COMO ESCOLHER

Antes de comprar o SI0558 IFM – Monitor de Fluxo para Líquidos e Gases, 300 bar, conexão M18 x 1,5, verifique estes pontos:

Escolha o SI0558 quando

A aplicação exigir monitoramento de fluxo de líquidos entre 3...300 cm/s ou de gases entre 200...3000 cm/s, com sinal de comutação, conexão de processo M18 x 1,5 interna e limites de pressão e temperatura compatíveis.

Avalie outra configuração quando

A velocidade esperada estiver fora da faixa correspondente ao meio, a conexão do processo não for M18 x 1,5 interna, a pressão superar 300 bar ou a temperatura do fluido ultrapassar -25...70 °C. Verifique no datasheet do fabricante se há outro modelo compatível com essas condições.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Produto	Monitor de fluxo SI0558	Identificação do produto no anúncio.
Fabricante	IFM / ifm electronic	Marca indicada na ficha.
Modelo / part number	SID10XDBAKOA/US-100	Código de modelo informado.
SKU	SI0558	Código do anúncio.
Função	Sinal de comutação; normalmente aberto	Saída declarada para sinalização de fluxo.
Meios	Fluidos líquidos e fluidos gasosos	Tipos de meio indicados na ficha.
Quantidade de saídas digitais	1	Quantidade declarada.

Faixas de ajuste e ponto de comutação
Faixa de ajuste para líquidos	3...300 cm/s	Faixa declarada para fluidos líquidos.
Faixa de ajuste para meios gasosos	200...3000 cm/s	Faixa declarada para meios gasosos.
Ponto de comutação SP para líquidos	20 cm/s	Valor informado na ficha.
Sensibilidade máxima para líquidos	3...100 cm/s	Faixa indicada como sensibilidade máxima.
Sensibilidade máxima para gases	200...800 cm/s	Faixa indicada como sensibilidade máxima.
Histerese	2...5 cm/s; para água 5...100 cm/s, a 25 °C, ajuste de fábrica	Condição de referência especificada para água.
Repetibilidade	1...5 cm/s	Valor informado na ficha.

Dados elétricos
Tensão de operação	<24 V AC / 18...36 V DC	Para SELV/PELV.
Tolerância da tensão de operação	-15...15 %	Tolerância declarada.
Consumo de corrente	<80 mA	Valor máximo indicado na ficha.
Poder de corte	2 A, 24 V AC/DC	Para SELV/PELV.
Classe de proteção	III	Classe declarada.
Proteção contra curto-circuito	Não	A ficha indica ausência de proteção contra curto-circuito.
Proteção contra sobrecarga	Não	A ficha indica ausência de proteção contra sobrecarga.
Compatibilidade eletromagnética	DIN EN 60947-5-9	Norma declarada na ficha.

Conexões e saída
Conexão elétrica	1 x M12; codificação A; 5 contatos	Interface elétrica especificada.
Tipo de saída	Sinal de comutação, normalmente aberto	Tipo e função de saída informados.

Precisão e desvios
Precisão do ponto de ajuste	±2...±10 cm/s	Para água 5...100 cm/s, a 25 °C, ajuste de fábrica.
Derivação de temperatura	0,1 cm/s x 1/K	Para água 5...100 cm/s, a 10...70 °C.

Tempos de reação e partida
Retardo de prontidão	10 s	Tempo declarado antes da prontidão.
Tempo de resposta para líquidos	1...2 s	Condição indicada: gradiente de temperatura de 1 K/min.
Tempo de resposta para gases	1...10 s	Faixa declarada para meios gasosos.

Condições de processo
Resistência à pressão	300 bar / 30 MPa	Limite de pressão declarado.
Temperatura do fluido	-25...70 °C	Faixa de operação do fluido indicada.
Gradiente de temperatura	300 K/min	Valor informado na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...60 °C	Faixa ambiente declarada.
Temperatura de armazenamento	-25...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 65; IP 67	Graus declarados; observar as condições de instalação e conexão especificadas pelo fabricante.
Resistência a choques	DIN EN 60068-2-27, 20 g (11 ms)	Método e valor de ensaio declarados.
Resistência a vibrações	DIN EN 60068-2-6, 5 g (55...2000 Hz)	Método e faixa de frequência declarados.

Dados mecânicos e materiais
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica especificada.
Diâmetro da sonda	8,2 mm	Dimensão declarada.
Comprimento da sonda	45 mm	Comprimento declarado.
Comprimento de instalação	45 mm	Valor declarado para instalação.
Dimensões do invólucro	Ø 50 mm / comprimento 113 mm	Dimensões informadas na ficha.
Formato	Cilíndrico com haste vertical	Formato conforme dados do anúncio.
Materiais do corpo	Aço inoxidável 1.4404/316L, aço inoxidável 1.4310/301, PC, PBT-GF20 e EPDM/X	Materiais declarados para o conjunto.
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L; anel de vedação FKM 80 Shore A	Materiais indicados para contato com o fluido.
Peso	230,5 g	Valor informado na ficha.

Display e elementos de operação
Display	10 LEDs, tricolor	Indicação visual especificada.
Ajuste do ponto de comutação	Botões	Método de ajuste indicado.

Outros dados técnicos
MTTF	351 anos	Valor declarado na ficha; não representa garantia de vida útil em qualquer condição.
NCM	9026.10.19	Classificação fiscal informada.
Quantidade por embalagem	1 peça	Quantidade declarada.

COMPATIBILIDADE

Comunicação

• Sinal de comutação; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 5 contatos. Alimentação especificada: 18...36 V DC ou <24 V AC, para SELV/PELV. Confirme a atribuição dos pinos no datasheet antes de ligar.

Processo Conexão de processo M18 x 1,5, rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de líquido com conexão de processo M18 x 1,5 interna, pressão até 300 bar e fluido entre -25...70 °C.	✓	As condições correspondem aos limites e à conexão informados para o produto; a velocidade deve estar na faixa de ajuste para líquidos de 3...300 cm/s.
Monitoramento de gás dentro de 200...3000 cm/s, respeitando a conexão e os limites de pressão e temperatura.	✓	A faixa de ajuste para meios gasosos é 200...3000 cm/s; o tempo de resposta informado para gases é 1...10 s.
Sistema que exige conexão de processo diferente de M18 x 1,5 interna.	✗	A ficha especifica M18 x 1,5 interna; não informa adaptador ou compatibilidade com outras interfaces.
Controlador com entrada que não aceite sinal de comutação ou alimentação/conexão elétrica diferente das especificadas.	✗	O produto fornece sinal de comutação e utiliza conexão M12 A-coded de 5 contatos; a compatibilidade elétrica depende da entrada, alimentação e pinagem do sistema.
Processo com pressão acima de 300 bar ou temperatura do fluido fora de -25...70 °C.	✗	Essas condições ultrapassam os limites declarados na ficha.

INSTALAÇÃO

Como instalar o SI0558 IFM – Monitor de Fluxo para Líquidos e Gases, 300 bar, conexão M18 x 1,5

Confirme que a conexão do processo é M18 x 1,5 interna e que o conjunto pode acomodar a sonda com comprimento de 45 mm.
Verifique previamente pressão, temperatura do fluido e temperatura ambiente contra os limites declarados para o SI0558.
Instale o monitor conforme o desenho dimensional e as instruções do fabricante; a ficha fornecida não especifica torque de aperto nem orientação de montagem.
Confirme a compatibilidade da conexão elétrica M12 A-coded, 5 contatos, com a alimentação e a entrada do sistema.
Faça a ligação conforme a atribuição de pinos do datasheet do fabricante; não aplique tensão antes de verificar o esquema elétrico.
Após a instalação, ajuste o ponto de comutação pelos botões e confira a indicação no display conforme o procedimento do fabricante.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta apesar de haver fluxo percebido.	Ponto de comutação ajustado fora da condição real, fluxo abaixo da faixa aplicável ao meio ou ligação elétrica incompatível.	Confirme se o meio é líquido ou gás, compare a velocidade com a faixa de ajuste correspondente e verifique ajuste, alimentação e pinagem no datasheet.
O display não apresenta indicação após a energização.	Alimentação ausente ou fora da especificação, conexão M12 incorreta ou tempo de prontidão ainda não transcorrido.	Meça a alimentação nos limites especificados, confira a conexão e aguarde o retardo de prontidão informado de 10 s.
A indicação ou comutação varia em uma aplicação com líquido.	Condição de fluxo próxima ao ponto de comutação ou comportamento influenciado pela histerese e pelas condições de referência de ajuste.	Compare a velocidade real com o ponto configurado e avalie a histerese especificada para a condição de referência; confirme o ajuste e as condições do processo.
O monitor apresenta falha ou dano após uma condição anormal de operação.	Possível excedência de pressão ou temperatura, ou falha elétrica; a ficha declara que não há proteção contra curto-circuito nem contra sobrecarga.	Antes de substituir, verifique pressão, temperatura, alimentação, corrente e existência de curto-circuito ou sobrecarga no circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SI0558 — PT-BR (Datasheet) Desenho em escala SI0558 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SI0558 e para quem ele serve?

É um monitor de fluxo para líquidos e gases com saída de comutação. Destina-se a sistemas em que o meio, a faixa de fluxo, a conexão e as condições de processo estejam dentro dos limites especificados.

O que acompanha o SI0558?

A ficha informa embalagem com uma peça, mas não relaciona acessórios incluídos. Confirme o conteúdo físico do fornecimento com o vendedor antes da compra.

O SI0558 funciona com qualquer líquido ou gás?

A ficha declara uso com fluidos líquidos e gasosos, mas não lista compatibilidade individual com cada fluido. Verifique os materiais em contato e valide o fluido específico com o datasheet ou com o fabricante.

Posso usar o SI0558 acima de 300 bar ou fora da temperatura de fluido indicada?

Não: a ficha especifica resistência à pressão de 300 bar e temperatura do fluido de -25...70 °C. Condições além desses limites não são sustentadas pelos dados fornecidos.

O fluxo existe, mas a saída não comuta; preciso trocar o monitor?

Não necessariamente; verifique primeiro se a velocidade está dentro da faixa aplicável ao meio e se o ponto de comutação foi ajustado corretamente. Confira também alimentação, pinagem e entrada do controlador.

O display está apagado; o que devo conferir antes de substituir o sensor?

Verifique a alimentação especificada, o encaixe da conexão M12 e a ligação elétrica conforme o datasheet. Considere também o retardo de prontidão de 10 s antes de avaliar a indicação.

É melhor comprar o SI0558 ou procurar um modelo para outra faixa de fluxo?

Escolha o SI0558 quando a faixa necessária estiver entre 3...300 cm/s para líquidos ou 200...3000 cm/s para gases, com demais condições compatíveis. Se a faixa necessária estiver fora desses intervalos, procure um modelo cuja ficha cubra a aplicação.

O SI0558 vem com cabo ou conector elétrico?

A ficha especifica uma conexão elétrica M12 A-coded de 5 contatos, mas não informa se cabo ou conector avulso está incluído. Verifique o conteúdo do fornecimento e selecione separadamente o componente de ligação necessário, se aplicável.

Como faço a instalação elétrica do SI0558?

Use a conexão M12 A-coded de 5 contatos e a alimentação especificada, conferindo a atribuição dos pinos no datasheet antes de energizar. A ficha não informa torque de instalação mecânica; siga as instruções do fabricante.

O produto tem garantia ou informação de procedência técnica na ficha?

A ficha técnica fornecida não especifica prazo ou condições de garantia. Para procedência e condições comerciais, consulte os dados do fornecedor; para parâmetros técnicos, use a documentação oficial IFM.

GLOSSÁRIO TÉCNICO

Sinal de comutação

Saída que muda de estado conforme a condição de fluxo e o ponto configurado. (Ref.: função de saída — sinal de comutação, normalmente aberto)

Histerese

Diferença de fluxo associada aos estados de comutação e retorno, conforme a condição de referência especificada. (Ref.: 2...5 cm/s; água 5...100 cm/s, 25 °C, ajuste de fábrica)

Repetibilidade

Variação indicada para a reprodução de uma medição ou condição de comutação sob as condições especificadas. (Ref.: 1...5 cm/s)

SELV/PELV

Classificações de circuitos de extra-baixa tensão de segurança/proteção às quais a ficha vincula os valores elétricos informados. (Ref.: tensão de operação e poder de corte para SELV/PELV)

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante; a instalação deve observar as condições de conexão e uso indicadas na documentação. (Ref.: IP 65; IP 67)
