Sensor de Pressão IFM PN7092 - 0-100 bar com Display

Pré-visualizar: PN7092 IFM - Sensor de Pressão IFM Aplicações Industriais 0-100 bar IO-Link Display

PN7092 IFM - Sensor de Pressão IFM Aplicações Industriais 0-100 bar IO-Link Display

Imagem meramente ilustrativa

R$ 4.033,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7092
EAN: 4021179188869
NCM do produto: 90262090

Destaques do Produto Faixa necessária...mais

Fechar menu

Saiba mais sobre: "PN7092 IFM - Sensor de Pressão IFM Aplicações Industriais 0-100 bar IO-Link Display"

Destaques do Produto

Faixa necessária

0...100 bar / 0...1450 psi / 0...10 MPa

Conexão de processo

G 1/4, rosca interna

Sinal e comunicação

Duas saídas digitais configuráveis e IO-Link; modo SIO disponível

Conexão elétrica

M12 codificação A, 4 contatos

Fluido e temperatura

Aplicações industriais; fluidos líquidos; -25...80 °C

Proteção do invólucro

IP65 / IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico IFM PN7092 com display, 0–100 bar, IO-Link

O IFM PN7092 é um sensor eletrônico de pressão relativa com display, destinado à medição de pressão em aplicações industriais com fluidos líquidos. Mede de 0 a 100 bar e oferece duas saídas de comutação, além de comunicação IO-Link. Possui conexão de processo G 1/4 interna e conexão elétrica M12 de 4 pinos. A temperatura de operação especificada é de -25 a 80 °C, com proteção IP65 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...100 bar / 0...1450 psi / 0...10 MPa
Tipo de pressão	Relativa
Conexão de processo	G 1/4, rosca interna
Comunicação	IO-Link 1.1; modo SIO
Saídas	2 saídas digitais; PNP/NPN
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura de operação	-25...80 °C
Grau de proteção	IP65 / IP67
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde
Peso	272 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais com fluidos líquidos, dentro da faixa de 0...100 bar e temperatura de -25...80 °C.
Instalações que utilizem conexão de processo G 1/4 interna e aceitem montagem elétrica por M12 codificação A, 4 contatos.
Sistemas que precisem de duas saídas digitais configuráveis e/ou comunicação IO-Link 1.1; o sensor também oferece modo SIO.

⚠ Considere outro se precisa de:

Não selecionar para medições acima de 100 bar como faixa normal de medição; a resistência à pressão informada não amplia a faixa de medição.
Não presumir uso geral com fluidos gasosos: a ficha condiciona esse uso a pressões acima de 25 bar apenas sob encomenda.
Não selecionar para temperaturas de fluido ou ambiente fora de -25...80 °C.
Não considerar compatível mecanicamente sem verificar se a conexão do processo requerida é G 1/4 interna.

APLICAÇÕES E USO

Uso industrial para monitorar pressão relativa em fluidos líquidos, dentro da faixa de medição declarada de 0...100 bar e temperatura de fluido de -25...80 °C; aplicação indicada na descrição do fabricante.
Integração em sistemas de automação que utilizem IO-Link 1.1, COM2 e a classe de master port informada, ou operação em modo SIO com sinais de comutação configurados.
Possibilidade de uso com fluidos gasosos somente considerando a restrição da ficha: para pressões acima de 25 bar, a utilização é apenas sob encomenda. A ficha não especifica aplicações particulares por setor ou processo.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico IFM PN7092 com display, 0–100 bar, IO-Link, verifique estes pontos:

Escolha o PN7092 quando

A aplicação exigir pressão relativa até 100 bar, conexão G 1/4 interna, display local, duas saídas digitais configuráveis e/ou IO-Link. Confirme também fluido líquido e temperaturas dentro de -25...80 °C.

Avalie outra configuração quando

A faixa normal requerida ultrapassar 100 bar, a conexão de processo não corresponder a G 1/4 interna ou a instalação exigir condições térmicas diferentes das especificadas. Para uso com gases, a ficha restringe a utilização em pressões acima de 25 bar a fornecimento sob encomenda.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante conforme anúncio e catálogo.
Modelo e SKU	PN7092	Código do produto.
Tipo de produto	Sensor de pressão eletrônico com display; pressostato eletrônico	Designação funcional informada.
Aplicação	Aplicações industriais	Descrição de aplicação do fabricante.
Substâncias indicadas	Fluidos líquidos	Descrição do catálogo para a célula de medição.
Tipo de pressão	Pressão relativa	Referência de medição informada.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento indicada na ficha.

Faixa e limites de pressão
Alcance de medição	0...100 bar / 0...1450 psi / 0...10 MPa	Faixa nominal de medição.
Resistência à pressão	300 bar / 4350 psi / 30 MPa	Limite de resistência à pressão informado; não equivale à faixa de medição.
Pressão mínima de ruptura	650 bar / 9400 psi / 65 MPa	Valor mínimo de pressão de ruptura declarado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência ao vácuo informado.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; respeitar os limites de pressão especificados.

Dados elétricos
Tensão de operação	18...30 V DC; para SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Valor de consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Função elétrica	PNP/NPN	Tipos de saída elétrica informados.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética listadas.
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10...2000 Hz	Condição de ensaio declarada.

Saídas e comutação
Quantidade de saídas digitais	2	Quantidade total especificada.
Saídas totais	2	Total de saídas indicado na ficha.
Sinal de saída	Sinal de comutação; IO-Link; configuráveis	Sinais disponíveis conforme configuração.
Função de saída	Abertura/fechamento, parametrizável	Comportamento de comutação configurável.
Frequência de comutação DC	< 170 Hz	Limite especificado para comutação DC.
Corrente constante máxima da saída de comutação DC	150 mA; 200 mA a até 60 °C; 250 mA a até 40 °C	Limites dependentes da temperatura conforme ficha; observar a condição indicada.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado.
Retardo programável dS, dr	0...50 s	Intervalo de ajuste informado.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Modo SIO	Sim	Operação em modo SIO disponível.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade de transferência indicada.
Classe de master port exigida	A; classe B se o pino 2 não estiver conectado	Condição de compatibilidade do mestre IO-Link.
Watchdog integrado	Sim	Função indicada na ficha.

Precisão e desvios térmicos
Coeficiente de temperatura da amplitude	< ± 0,2; -0...80 °C	Valor e intervalo de referência conforme ficha.
Coeficiente de temperatura do ponto zero	< ± 0,2; -0...80 °C	Valor e intervalo de referência conforme ficha.

Tempos de resposta
Tempo de resposta	< 3 ms	Tempo informado para resposta.
Retardo de prontidão	< 0,3 s	Tempo informado para o sensor ficar pronto.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de operação ambiente informada.
Temperatura do fluido	-25...80 °C	Faixa de operação do fluido informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP65; IP67	Graus de proteção declarados; condições de instalação e conexão devem seguir o fabricante.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória indicada na ficha.
Uso com fluidos gasosos	Para pressões > 25 bar, apenas sob encomenda	Restrição explícita da ficha para aplicação com gases.

Dados mecânicos e conexões
Conexão de processo	G 1/4, rosca interna	Interface mecânica de processo.
Conexão elétrica	1 x M12, codificação A; 4 contatos dourados	Interface elétrica; distinta da conexão de processo.
Torque máximo de aperto	25...35 Nm	Faixa de torque especificada para aperto.
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões externas informadas.
Invólucro	Cilíndrico	Formato do produto.
Giro do invólucro	Parte superior do invólucro pode ser girada 345°	Ajuste mecânico indicado.
Materiais	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC	Materiais declarados para componentes do sensor.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); cerâmica; FKM	Materiais da parte molhada informados.
Peso	272 g	Peso informado para o produto.
MTTF	260 anos	Valor de MTTF apresentado na ficha; não representa garantia ou vida útil assegurada.
Elemento de estrangulamento disponível	Não; instalação posterior	Disponibilidade conforme ficha.

Display e elementos de operação
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde	Exibição dos valores de medição.
Unidades de display	3 LEDs verdes: bar, psi e MPa	Indicação das unidades de exibição.
Status de chaveamento	2 LEDs amarelos	Indicação visual de estado das saídas.
Possui display	Sim, digital	Característica informada no anúncio.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; lógica de comutação; atraso de comutação/desligamento; amortecimento; unidade do display	Possibilidades de ajuste listadas.

Dados de conformidade e identificação
Certificado UL — número de aprovação	J002	Número informado na ficha.
Característica especial	Contatos banhados a ouro	Característica declarada para os contatos.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima indicada na ficha.
GTIN	4021179188869	Identificador comercial do produto.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• Modo SIO disponível para operação com sinal de comutação.

• Exige classe de master port A; classe B é indicada se o pino 2 não estiver conectado.

Conexões

Elétrica 1 x conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Saídas PNP/NPN; consulte a pinagem e a configuração no datasheet antes de conectar. Classe de proteção elétrica III.

Processo Conexão de processo G 1/4 com rosca interna. A compatibilidade mecânica depende da correspondência da rosca e da conexão do sistema; o conector M12 é uma conexão elétrica distinta.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link 1.1, COM2 e classe de porta requerida	✓	A ficha especifica IO-Link 1.1, COM2 (38,4 kBaud) e classe de master port A; B é possível se o pino 2 não estiver conectado.
Entrada de controlador que receba sinal de comutação em modo SIO e corresponda à configuração elétrica PNP/NPN	✓	O produto dispõe de modo SIO, duas saídas digitais e função elétrica PNP/NPN; confirme a configuração de saída e a pinagem no datasheet.
Ponto de medição com conexão G 1/4 interna e fluido líquido entre -25 e 80 °C	✓	A conexão, a aplicação para fluidos líquidos e a faixa de temperatura correspondem aos dados informados.
Ponto de medição cuja faixa normal exigida ultrapassa 100 bar	✗	A faixa de medição especificada termina em 100 bar; a resistência à pressão não deve ser usada como faixa de medição.
Aplicação com gás a pressão acima de 25 bar sem fornecimento sob encomenda	✗	A ficha condiciona a utilização em fluidos gasosos com pressões acima de 25 bar a fornecimento sob encomenda.
Instalação que requer rosca de processo diferente de G 1/4 interna	✗	A conexão de processo informada é G 1/4 interna; não há adaptador ou outra rosca de processo especificados na ficha.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico IFM PN7092 com display, 0–100 bar, IO-Link

Confirme que a faixa normal de pressão requerida está dentro de 0...100 bar e que o fluido e as temperaturas atendem às condições especificadas.
Verifique a compatibilidade mecânica do ponto de medição com a conexão G 1/4 de rosca interna.
Instale o sensor respeitando o torque de aperto especificado de 25...35 Nm; consulte o datasheet para orientações completas de montagem.
Conecte a alimentação de 18...30 V DC, observando SELV/PELV e a pinagem M12 codificação A de 4 contatos do fabricante.
Para IO-Link, confirme revisão 1.1, COM2 e classe de master port A; considere a condição de classe B se o pino 2 não estiver conectado.
Configure a função das saídas, a lógica e os parâmetros necessários; confira no display a unidade e o estado de chaveamento antes de colocar o processo em operação.

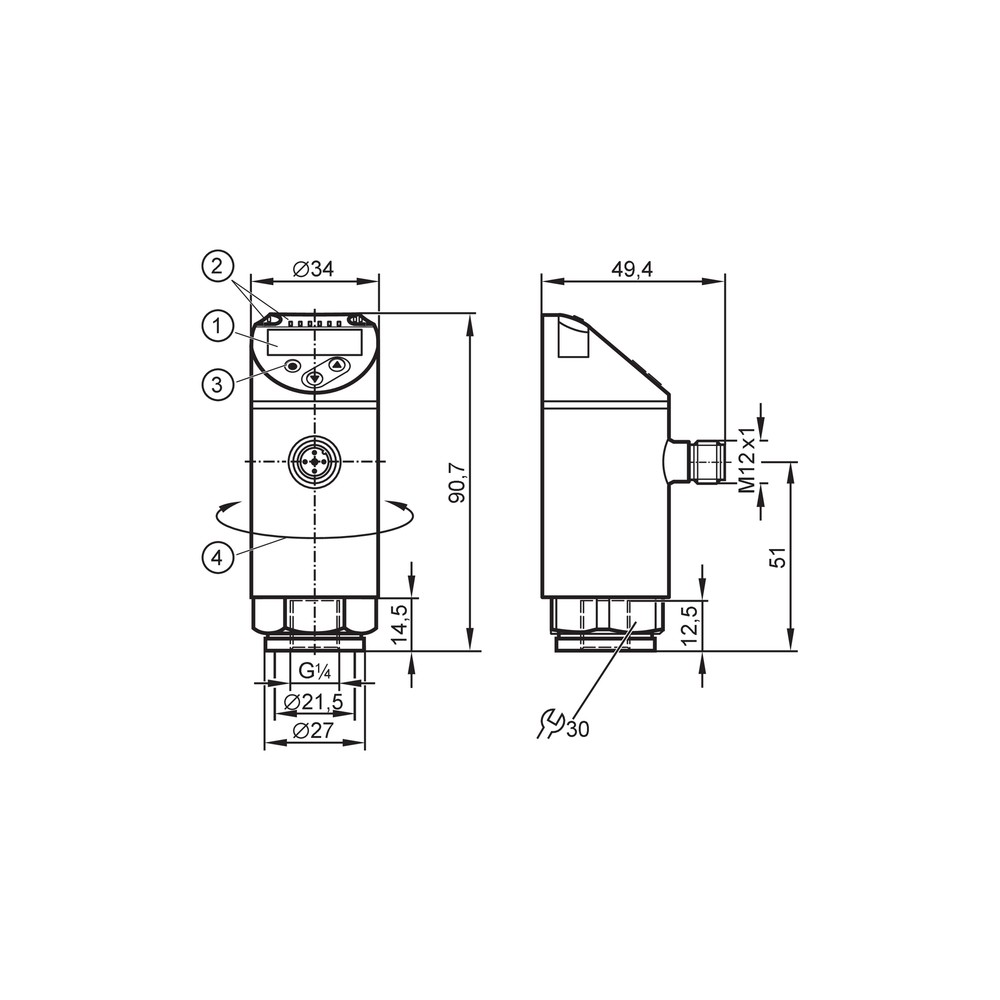

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não inicia ou não apresenta indicação no display.	Alimentação fora da faixa de 18...30 V DC, conexão elétrica incorreta ou ausência de alimentação.	Meça a tensão nos terminais conforme a pinagem oficial do M12 e confirme alimentação SELV/PELV; consulte o datasheet antes de alterar a ligação.
O controlador não detecta o dispositivo por IO-Link.	Incompatibilidade de revisão, velocidade COM2 ou classe de master port; ligação do pino 2 pode afetar a classe requerida.	Confira se o mestre suporta IO-Link 1.1 e COM2 (38,4 kBaud), verifique a classe da porta e compare a pinagem com a documentação do fabricante.
A saída digital não comuta no ponto esperado.	Parâmetros de histerese/janela, lógica, abertura/fechamento ou atraso configurados de forma diferente da aplicação.	Leia os parâmetros configurados e compare o ponto de comutação e a lógica selecionada com o valor de pressão aplicado.
A leitura de pressão difere da referência do processo.	Faixa ou tipo de pressão incompatíveis com a aplicação, condição fora dos limites operacionais ou problema na conexão de processo.	Confirme que a aplicação é de pressão relativa, compare a pressão com a faixa 0...100 bar, verifique temperatura e conexão G 1/4 e consulte o datasheet para diagnóstico adicional.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN7092 em português (Datasheet) Desenho dimensional do PN7092 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN7092 e para que tipo de aplicação serve?

É um sensor eletrônico de pressão relativa com display para aplicações industriais, indicado na ficha para fluidos líquidos. A faixa de medição é de 0...100 bar.

O PN7092 pode se comunicar com um mestre IO-Link?

Sim. O dispositivo especifica IO-Link 1.1 e COM2 (38,4 kBaud), com classe de master port A; a ficha também informa a condição de classe B se o pino 2 não estiver conectado.

O produto acompanha cabo M12 ou adaptador de rosca?

A ficha não lista acessórios inclusos. Ela especifica uma conexão elétrica M12 e uma conexão de processo G 1/4 interna, mas não informa cabo ou adaptador fornecido.

Posso usar o PN7092 para medir pressão acima de 100 bar?

Não como faixa normal de medição: o alcance especificado é até 100 bar. Os valores de resistência à pressão e pressão de ruptura são limites distintos e não ampliam a faixa de medição.

Ele serve para qualquer gás ou fluido corrosivo?

A descrição do fabricante indica aplicações com fluidos líquidos e não confirma compatibilidade universal com gases ou fluidos corrosivos. Para fluidos gasosos acima de 25 bar, a ficha indica utilização apenas sob encomenda; confirme a compatibilidade química dos materiais com o fluido.

O display acende, mas a saída não muda: o que devo verificar?

Confira primeiro o valor de pressão e os parâmetros de histerese ou janela, lógica de comutação, abertura/fechamento e atraso. A ficha permite configurar esses parâmetros, portanto uma configuração diferente do ponto esperado pode explicar o sintoma.

O mestre não reconhece o sensor: preciso trocar o PN7092?

Não necessariamente. Verifique primeiro suporte a IO-Link 1.1 e COM2, classe da porta do mestre, conexão M12 e condição do pino 2; a ficha informa classe A, com classe B se o pino 2 não estiver conectado.

Como decidir entre este modelo e outro sensor de pressão?

Escolha o PN7092 quando a faixa até 100 bar, a rosca G 1/4 interna, o display e as saídas digitais com IO-Link atenderem à instalação. Busque outra configuração se a faixa normal ou a conexão necessária for diferente.

O que preciso conferir antes de instalar o sensor?

Confirme a conexão G 1/4 interna, o torque especificado de 25...35 Nm, a faixa de temperatura e a alimentação de 18...30 V DC. Para a ligação elétrica, siga a pinagem oficial do datasheet.

A ficha informa garantia ou procedência do PN7092?

A ficha técnica fornecida não especifica prazo de garantia ou condições de procedência. Para esses dados comerciais, consulte as informações do fornecedor.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo de pressão declarado para o sensor.

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um mestre compatível.

Modo SIO

Modo de operação de entrada/saída padrão disponível além da comunicação IO-Link, conforme a ficha.

COM2

Tipo de transferência IO-Link especificado com velocidade de 38,4 kBaud.

G 1/4 interna

Conexão mecânica de processo com rosca G 1/4 interna; deve corresponder à conexão do ponto de medição.

Ligações relacionadas com "PN7092 IFM - Sensor de Pressão IFM Aplicações Industriais 0-100 bar IO-Link Display"
