Sensor Indutivo IFM IG0011 M18

Pré-visualizar: IG0011 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, AC/DC, 2m

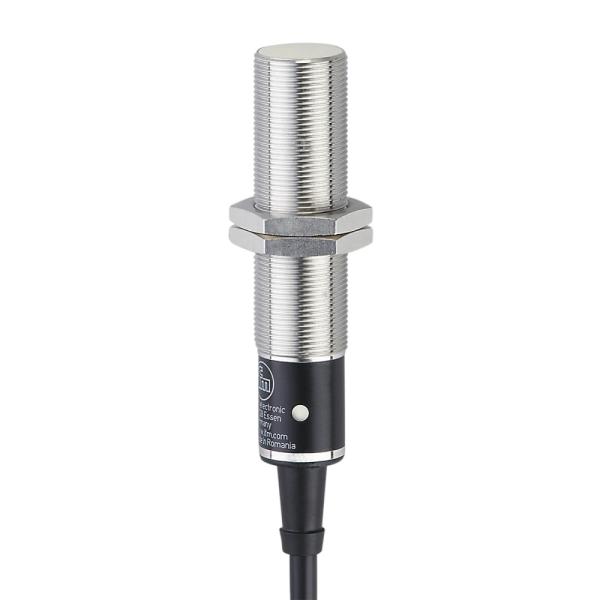

IG0011 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, AC/DC, 2m

Imagem meramente ilustrativa

R$ 1.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG0011
EAN: 4021179102841
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IG0011 IFM - Sensor Indutivo IFM Detecção de objetos M18, 5mm, AC/DC, 2m"

Destaques do Produto

Alcance nominal

5 mm

Tipo de montagem

Embutida, rosca M18 x 1

Alimentação

20...250 V AC/DC

Saída

Normalmente aberta, 2 fios

Conexão

Cabo PVC integrado de 2 m

Comutação

25 Hz AC / 50 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IG0011, M18, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC, cabo PVC de 2 m

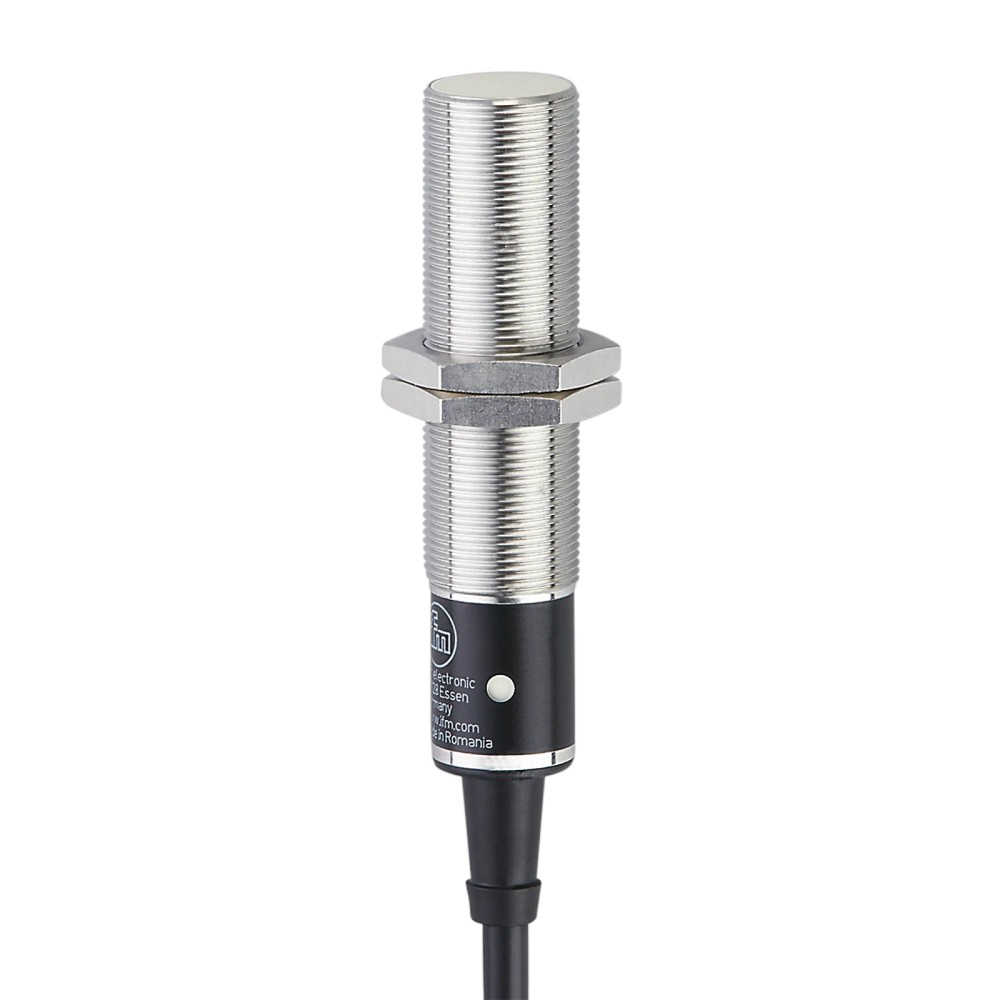

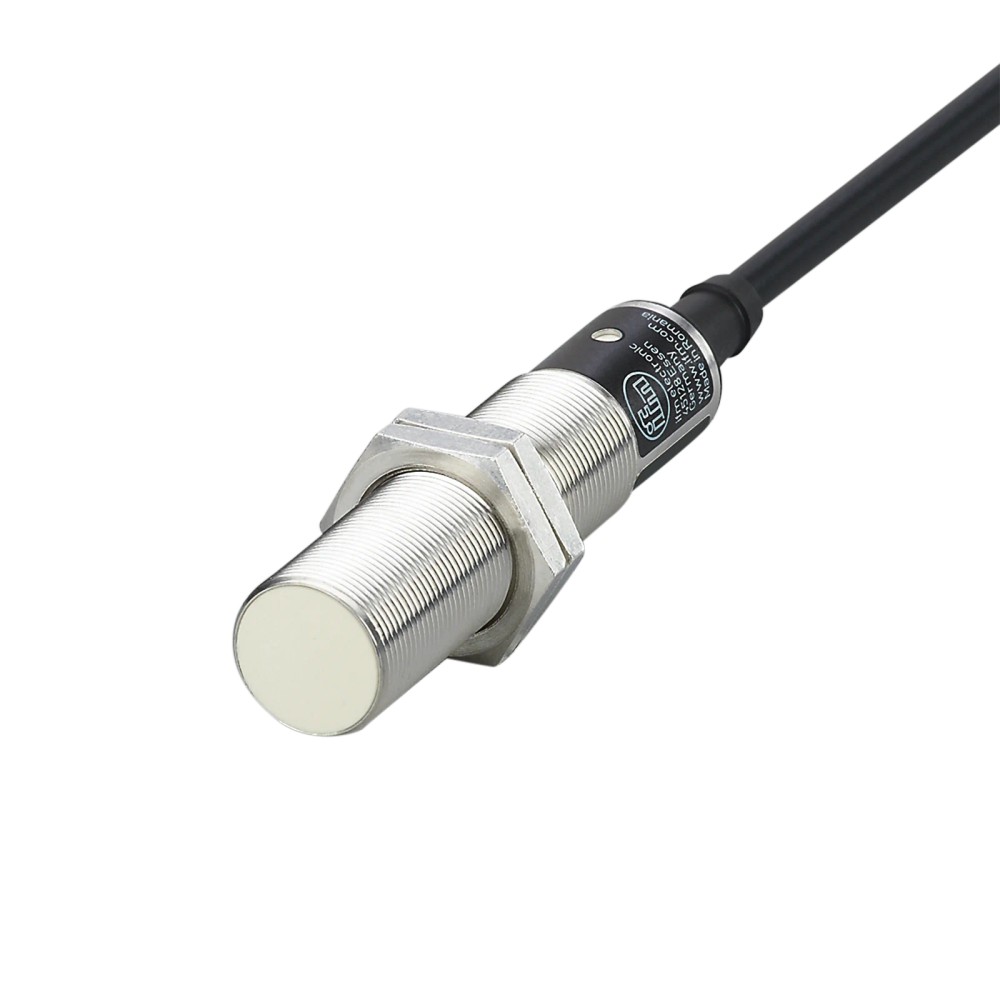

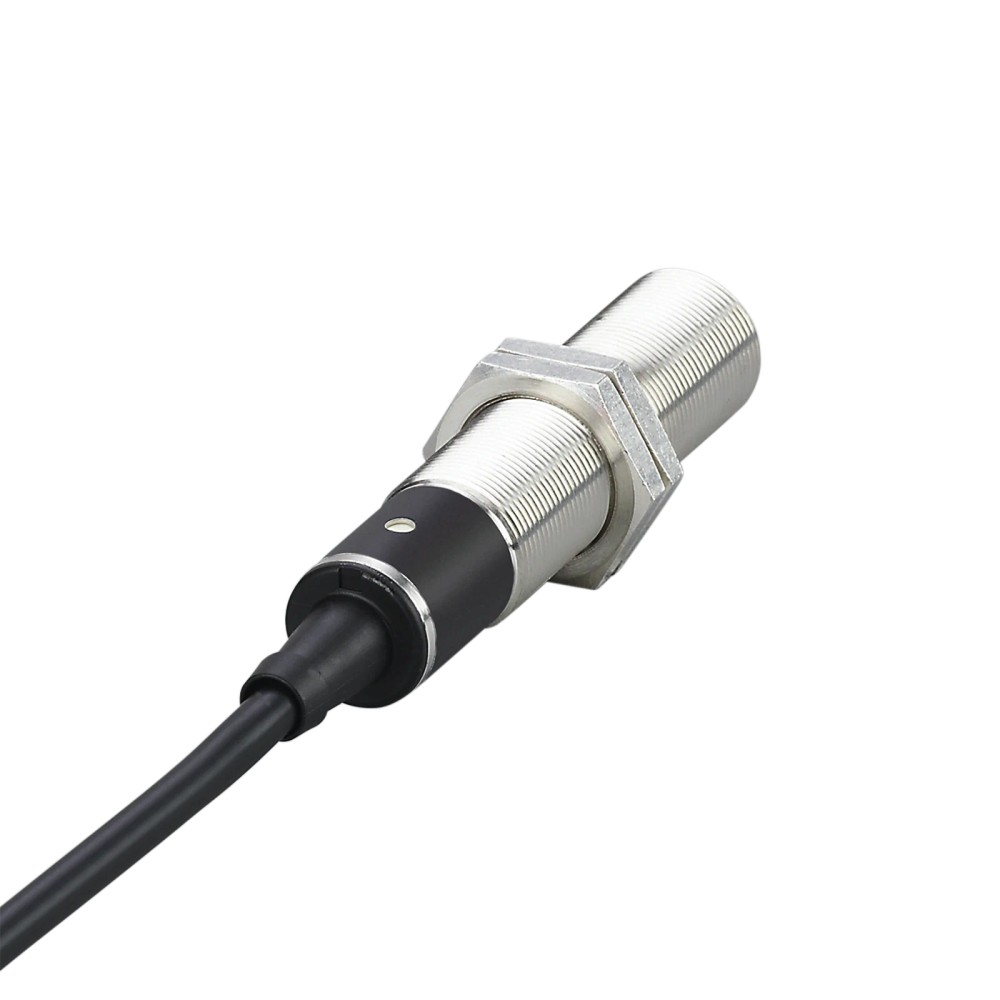

O IFM IG0011 é um sensor indutivo cilíndrico roscado para detecção sem contato de objetos metálicos. Possui alcance nominal de 5 mm, montagem embutida e saída normalmente aberta. Opera em 20...250 V AC/DC e tem cabo integrado de 2 m, com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG0011
Tipo	Sensor indutivo
Alcance de detecção	5 mm, montagem embutida
Saída	Normalmente aberta, 2 fios
Tensão de operação	20...250 V AC/DC
Frequência de comutação	25 Hz AC / 50 Hz DC
Conexão elétrica	Cabo PVC de 2 m, 2 x 0,5 mm²
Dimensões	M18 x 1; comprimento de 80 mm
Proteção e temperatura	IP67; -25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas e sistemas de automação, quando alcance nominal de 5 mm, montagem embutida M18 e saída normalmente aberta forem adequados.
Instalações que requeiram alimentação dentro da faixa de 20...250 V AC/DC e conexão por cabo integrado de 2 m.
Ambientes compatíveis com a faixa de -25...80 °C e o grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção de materiais não metálicos: o produto é um sensor indutivo para detecção de objetos metálicos.
Circuitos que necessitem de saída normalmente fechada, saída de três fios ou interface de comunicação; a ficha especifica saída normalmente aberta e conexão de 2 fios.
Aplicações que exijam frequência de comutação superior a 25 Hz em AC ou 50 Hz em DC, ou alcance acima de 5 mm.

APLICAÇÕES E USO

Detecção de presença ou posição de objetos metálicos em máquinas, quando o ponto de detecção puder ser mantido dentro do alcance especificado. Aplicação contextualizada a partir do princípio indutivo; a ficha não declara uma máquina ou setor específico.
Uso em ambiente com temperatura entre -25 e 80 °C e grau de proteção IP67, desde que as condições reais de instalação também atendam às instruções do fabricante.
Em alvos de materiais diferentes do aço, considerar os fatores de correção informados: inoxidável 0,7; latão 0,4; alumínio 0,3; cobre 0,2. Esses valores devem ser considerados na validação da distância de detecção.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IG0011, M18, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC, cabo PVC de 2 m, verifique estes pontos:

Escolha o IG0011 quando

A aplicação exigir sensor indutivo embutido M18 x 1, detecção nominal de 5 mm, saída normalmente aberta de 2 fios e alimentação entre 20 e 250 V AC/DC.

Considere outra configuração quando

O circuito precisar de saída normalmente fechada, frequência acima de 25 Hz AC ou 50 Hz DC, alcance superior a 5 mm ou conexão diferente de cabo integrado de 2 m. Verifique no datasheet a compatibilidade elétrica do circuito antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do dispositivo na ficha do produto.
Modelo / SKU	IG0011	Código do anúncio e modelo indicado.
Part number	IG0011; código de tipo no dataset: IGA2005-ABOA	O anúncio identifica o produto como IG0011; o dataset também relaciona o código de tipo IGA2005-ABOA.
Marca	IFM	Fabricante indicado.
GTIN	4021179102841	Identificador comercial informado.
NCM	8536.50.90	Classificação fiscal fornecida no cadastro.

Detecção e chaveamento
Princípio e alcance de detecção	Indutivo; 5 mm, montagem embutida	Alcance nominal informado para o sensor.
Distância de trabalho	0...4,05 mm	Faixa de trabalho indicada no dataset técnico.
Distância real de comutação Sr	5 ± 10 % mm	Valor de comutação e tolerância informados.
Histerese	1...15 % de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para materiais-alvo; a resposta depende do material.
Função de saída	Normalmente aberta	Estado funcional de saída especificado.
Frequência de comutação	25 Hz AC / 50 Hz DC	Limites de frequência informados conforme o tipo de alimentação.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação indicada no dataset técnico.
Número de fios	2	Configuração elétrica do sensor.
Corrente de saída mínima	5 mA	Valor mínimo informado para a saída.
Corrente residual máxima	2,5 mA a 250 V AC; 1,3 mA a 110 V AC; 0,8 mA a 24 V DC	Valores dependentes da tensão, conforme dados do produto.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo especificado para operação AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo especificado para operação DC.
Corrente constante máxima da saída AC	250 mA; 350 mA até 50 °C	Limites indicados para saída AC; observar a condição de temperatura informada.
Corrente constante máxima da saída DC	100 mA	Limite indicado para saída DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de pulso especificada no dataset.
Proteção contra curto-circuito	Não	A ficha não indica proteção contra curto-circuito.
Proteção contra sobrecarga	Não	A ficha não indica proteção contra sobrecarga.
Proteção contra inversão de polaridade	Não	A ficha não indica proteção contra inversão de polaridade.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção prescrita nos dados técnicos fornecidos.
Classe de proteção elétrica	II	Classe indicada no dataset.

Conexão elétrica e indicação
Cabo	PVC, 2 m; 2 x 0,5 mm²	Cabo integrado e seção dos condutores indicados.
Identificação dos fios	BN = marrom; BU = azul	Cores dos condutores fornecidas no dataset.
Indicador de estado	1 LED amarelo de status de chaveamento	Indicação visual do estado de comutação.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de operação informada.
Grau de proteção	IP67	Grau de proteção especificado para o produto.
Dados EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Valores e referências de EMC fornecidos no dataset.
Dados UL	Ta 0...40 °C; enclosure type Type 1; arquivo UL E174191	Condições e identificação UL informadas no cadastro.
MTTF	609 anos	Valor declarado no dataset; não representa garantia de vida útil em uma aplicação específica.

Dados mecânicos e montagem
Formato do corpo	Cilíndrico roscado	Construção mecânica do sensor.
Dimensões	M18 x 1; comprimento L = 80 mm	Dimensões nominais informadas.
Montagem	Embutida	Tipo de montagem indicado no dataset técnico.
Material do invólucro	Latão revestido com bronze branco	Material especificado para o invólucro.
Material da face ativa e janela LED	PBT natural	Materiais indicados para as partes correspondentes.
Torque	23 Nm	Torque informado no dataset; observar as instruções do fabricante para a montagem.
Peso	155,9 g	Peso informado no cadastro técnico.
Acessórios inclusos	2 porcas de fixação	Conteúdo indicado para o produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo integrado de PVC com 2 m e 2 x 0,5 mm²; condutores BN = marrom e BU = azul. Saída normalmente aberta, 2 fios. Alimentação especificada: 20...250 V AC/DC. Não há protocolo de comunicação indicado.

Processo Conexão mecânica roscada M18 x 1, montagem embutida. Não há conexão de processo distinta especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada ou circuito compatível com sensor de 2 fios, saída normalmente aberta e alimentação dentro de 20...250 V AC/DC	✓	Essas características correspondem à configuração elétrica indicada para o IG0011; confirme os limites de corrente e a carga no datasheet.
Montagem embutida em suporte roscado M18 x 1, com espaço para corpo de 80 mm	✓	A rosca, o comprimento e o tipo de montagem correspondem às dimensões informadas.
Comando que exige saída normalmente fechada ou sensor de 3 fios	✗	A ficha indica saída normalmente aberta e conexão de 2 fios.
Detecção de objetos não metálicos ou alcance necessário superior a 5 mm	✗	A ficha identifica o dispositivo como sensor indutivo com alcance nominal de 5 mm; não especifica detecção de não metais nem alcance superior.
Sistema que exige comunicação por protocolo digital	✗	Não há protocolo de comunicação especificado; a conexão indicada é uma saída de chaveamento por cabo.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IG0011, M18, alcance de detecção de 5 mm, saída normalmente aberta, 20...250 V AC/DC, cabo PVC de 2 m

Confirme que a aplicação requer detecção indutiva, saída normalmente aberta de 2 fios e alimentação dentro da faixa especificada.
Verifique a geometria do suporte: rosca M18 x 1, montagem embutida e espaço disponível para o comprimento de 80 mm.
Instale o sensor com as porcas de fixação inclusas e respeite o torque informado de 23 Nm, consultando o datasheet do fabricante para as instruções completas.
Ligue os condutores conforme a identificação do fabricante: BN marrom e BU azul; confirme a ligação com o diagrama oficial antes de energizar.
Instale a proteção por fusível miniatura conforme IEC 60127-2, folha 1, ≤ 2 A, rápido; a ficha não indica proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade.
Após energizar, verifique a comutação na aplicação e observe o LED amarelo de status; valide a detecção com o material e a distância reais do alvo.

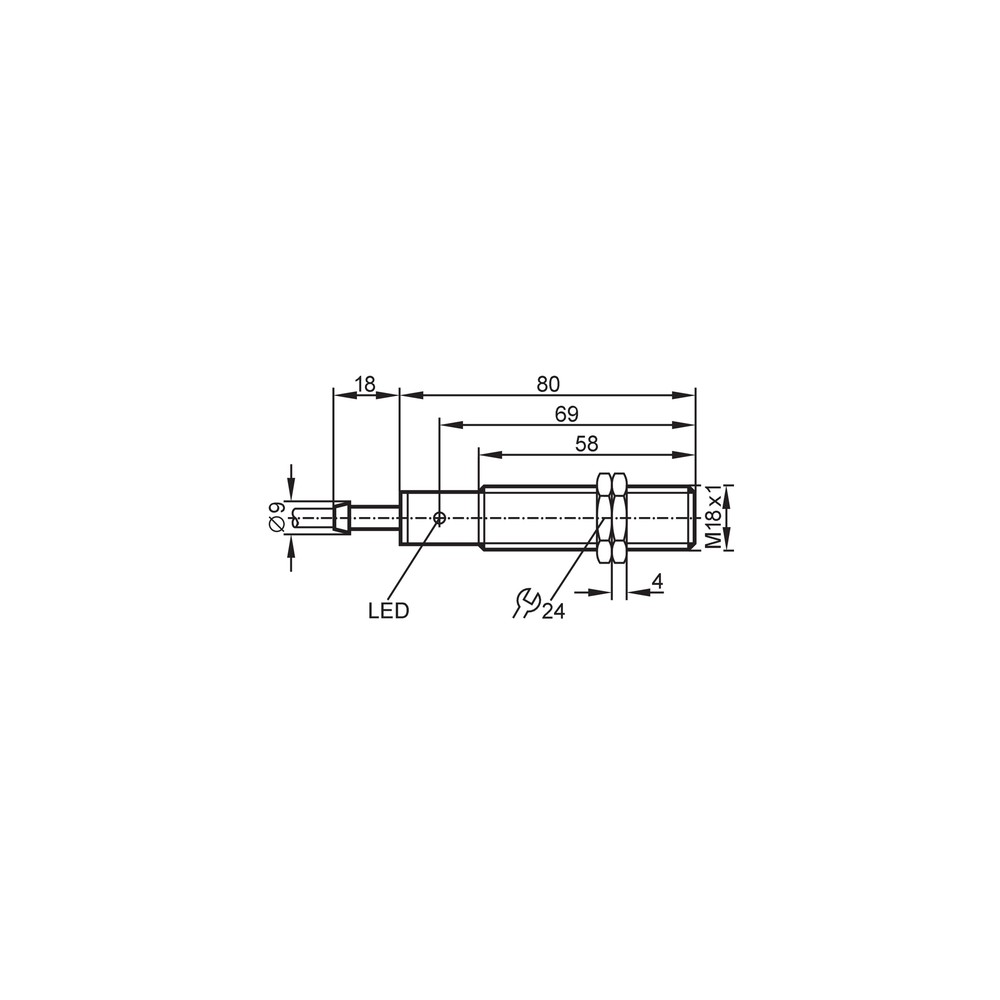

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao aço ou alimentação/conexão inadequada.	Verifique a alimentação e a ligação conforme o datasheet; confirme a distância e o material do alvo e observe o LED de status.
A entrada conectada permanece ativa ou apresenta estado inesperado quando o sensor parece desligado.	Corrente residual da saída de 2 fios ou incompatibilidade entre a saída e a carga de entrada.	Compare a corrente residual indicada para a tensão usada com os requisitos da entrada; valide a ligação e a carga conforme os dados do fabricante.
A comutação falha em ciclos rápidos.	Frequência de operação acima do limite especificado para AC ou DC.	Meça ou consulte a frequência de comutação da aplicação e compare com 25 Hz AC ou 50 Hz DC.
O sensor ou o circuito de saída apresenta falha após a instalação.	Ligação incorreta, corrente/carga fora dos limites ou falta da proteção por fusível requerida.	Desenergize o circuito e confira tensão, condutores BN/BU, corrente da carga e fusível miniatura exigido; a ficha não indica proteções integradas contra curto-circuito e sobrecarga.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG0011 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG0011 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha especifica montagem embutida, alcance nominal de 5 mm e saída normalmente aberta.

Que alimentação e frequência de comutação ele aceita?

A faixa de tensão indicada é 20...250 V AC/DC. A frequência máxima especificada é 25 Hz em AC e 50 Hz em DC.

O que acompanha o sensor?

A ficha informa duas porcas de fixação inclusas. O sensor tem cabo integrado de 2 m.

Ele funciona para detectar plástico ou madeira?

A ficha identifica o produto como sensor indutivo e não especifica detecção de plástico ou madeira. É destinado à detecção de objetos metálicos.

Posso usar o IG0011 se preciso de saída normalmente fechada ou de três fios?

Não para uma ligação que exija essas configurações: a ficha informa saída normalmente aberta e conexão de 2 fios. Selecione uma versão cuja saída corresponda ao circuito.

O sensor parou de detectar; o que verifico antes de trocar?

Confira a alimentação, a ligação dos condutores e a distância entre o sensor e o alvo. Considere também o material do alvo, pois a ficha informa fatores de correção diferentes do aço.

A entrada do controlador fica acionada mesmo sem detecção; qual pode ser a causa?

Uma causa possível é a corrente residual da saída de 2 fios, que varia conforme a tensão. Compare o valor correspondente no datasheet com os requisitos da entrada conectada.

Devo escolher este modelo ou um sensor com maior alcance?

Escolha o IG0011 se 5 mm de alcance nominal e montagem embutida M18 forem adequados. Para alcance superior, procure uma configuração cuja ficha técnica declare a distância necessária.

Como faço a ligação elétrica do IG0011?

Use a identificação dos fios BN marrom e BU azul e siga o diagrama do datasheet antes de energizar. A ficha também especifica fusível miniatura rápido ≤ 2 A conforme IEC 60127-2, folha 1.

O sensor pode operar acima de 80 °C ou em ciclos acima de 50 Hz DC?

A faixa ambiente informada termina em 80 °C, e a frequência de comutação em DC é 50 Hz. Para condições acima desses limites, selecione um produto especificado para a necessidade.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica detecção de objetos metálicos. (Ref.: tipo de produto: sensor indutivo)

Montagem embutida

Configuração de instalação indicada para posicionar o sensor embutido no suporte. (Ref.: mounting_method: embutido)

Distância real de comutação (Sr)

Distância de comutação real especificada pelo fabricante, com tolerância indicada para o produto. (Ref.: distância real de comutação Sr: 5 ± 10 % mm)

Histerese

Diferença entre os pontos de comutação e descomutação, expressa aqui como porcentagem de Sr. (Ref.: histerese: 1...15 % de Sr)

Grau de proteção IP67

Classificação de proteção declarada para o invólucro do produto. (Ref.: grau de proteção: IP67)
