Manômetro Eletrônico Sanitário IFM PG2797

PG2797 IFM - Manômetro Eletrônico Sanitário IFM Indústria Alimentícia Display Híbrido IP69K

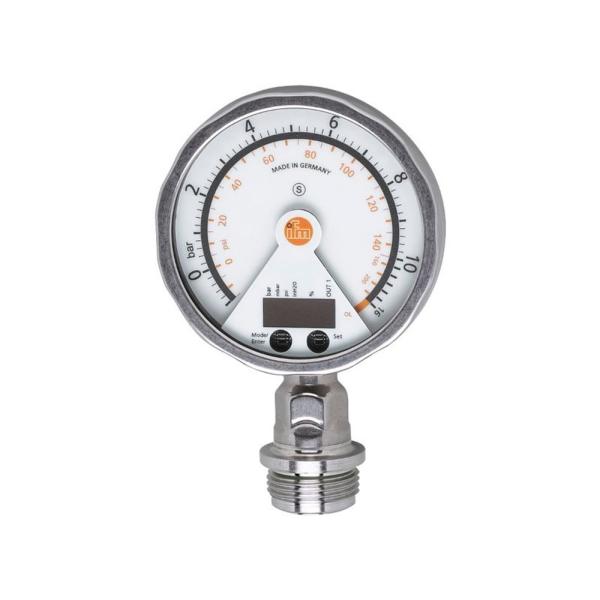

Imagem meramente ilustrativa

R$ 8.240,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2797
EAN: 4021179244176
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PG2797 IFM - Manômetro Eletrônico Sanitário IFM Indústria Alimentícia Display Híbrido IP69K"

Destaques do Produto

Faixa de medição

-0,05 a 1 bar

Conexão de processo

G1 externa com cone Aseptoflex Vario

Alimentação

18...32 V DC

Saídas

Analógica 4...20 mA e saída de comutação configurável

Proteção

IP67 / IP69K

Estado do produto

Descontinuado; verificar disponibilidade e avaliar PG1707 como alternativa indicada

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Manômetro eletrônico sanitário IFM PG2797, display híbrido analógico e digital, conexão G1

O IFM PG2797 é um manômetro eletrônico para medição de pressão relativa, com aplicação indicada para montagem faceada na indústria alimentícia e de bebidas. Combina display analógico giratório e exibição digital, com faixa de medição de -0,05 a 1 bar. Possui conexão de processo G1 com cone de vedação Aseptoflex Vario e grau de proteção IP67/IP69K. O fabricante identifica o artigo como descontinuado e indica o PG1707 como produto alternativo.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / modelo	IFM PG2797
Tipo de medição	Pressão relativa
Faixa de medição	-0,05 a 1 bar
Display	Híbrido: analógico giratório e digital alfanumérico de 4 dígitos
Conexão de processo	Rosca externa G1, cone de vedação Aseptoflex Vario
Saída analógica	4...20 mA, invertível e com escala ajustável
Saída de comutação	1 saída digital configurável; função de abertura/fechamento parametrizável
Alimentação	18...32 V DC
Proteção	IP67 e IP69K
Status informado	Artigo descontinuado; alternativa indicada pelo fabricante: PG1707

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações de montagem faceada para a indústria alimentícia e de bebidas, conforme aplicação informada pelo fabricante.
Instalações que necessitem de leitura local analógica e digital, além de sinal analógico 4...20 mA e saída de comutação configurável.
Processos cuja pressão de operação esteja dentro da faixa de medição de -0,05 a 1 bar e cujas condições de conexão, alimentação e temperatura atendam às especificações.

⚠ Considere outro se precisa de:

Não selecionar para medir pressão acima de 1 bar como faixa normal de medição; a resistência à pressão informada não amplia a faixa de medição.
Não especificar sem conferir a compatibilidade mecânica da conexão Aseptoflex Vario G1 com o ponto de instalação.
Não presumir compatibilidade com qualquer protocolo de comunicação: a ficha informa saídas analógica e de comutação, mas não informa protocolo de comunicação.

APLICAÇÕES E USO

Aplicação explicitamente indicada: montagem faceada para medição de pressão na indústria alimentícia e de bebidas; usar com conexão G1 Aseptoflex Vario compatível.
Medição de pressão relativa em meios pastosos e sólidos e em fluidos líquidos ou gasosos, conforme meios registrados na ficha; confirmar a compatibilidade do material com o fluido específico.
A operação deve respeitar a faixa de medição de -0,05 a 1 bar, alimentação de 18...32 V DC e temperatura de fluido de -25 a 125 °C, com máximo de 145 °C por 1 hora.
Possibilidade de integrar a saída analógica 4...20 mA e a saída de comutação a sistemas de controle compatíveis; a ficha não identifica protocolo de comunicação digital.
O grau IP67/IP69K está informado, mas não substitui a verificação das condições de montagem e limpeza definidas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Manômetro eletrônico sanitário IFM PG2797, display híbrido analógico e digital, conexão G1, verifique estes pontos:

Escolha o PG2797 quando

A aplicação exigir medição de pressão relativa entre -0,05 e 1 bar, montagem faceada sanitária, conexão G1 com cone Aseptoflex Vario e leitura local híbrida. Confirme também alimentação de 18...32 V DC e compatibilidade do controlador com os sinais de saída disponíveis.

Avalie outra opção quando

A faixa de medição necessária ficar fora de -0,05 a 1 bar, a conexão de processo não corresponder à G1 Aseptoflex Vario ou a instalação exigir protocolo de comunicação não informado para este modelo. O fabricante identifica o PG2797 como descontinuado e indica o PG1707 como alternativa; valide a equivalência de faixa, conexão, sinais e dimensões antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e estado do produto
Fabricante	IFM	Marca indicada para o produto.
Modelo / SKU	PG2797	Identificação comercial do sensor.
Código do fabricante	PG-001-REA01-MFRKG/US/ /P	Código informado nos dados básicos do anúncio.
GTIN	4021179244176	Identificador registrado no conjunto de dados do produto.
NCM	9026.20.90	Classificação fiscal informada.
Origem	Alemanha	País de origem indicado nos dados básicos.
Status	Artigo descontinuado	Status informado na ficha do fabricante incorporada ao contexto.
Produto alternativo informado	PG1707	Alternativa indicada na ficha; validar equivalência técnica antes da substituição.

Área de aplicação e meios
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação explicitamente indicada pelo fabricante.
Tipo de pressão	Pressão relativa	Referência do tipo de medição.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios registrados nos dados do produto; validar compatibilidade química e condições do processo.

Faixa de medição e pressão
Faixa de medição	-0,05...1 bar / -50...1000 mbar / -0,73...14,5 psi	Faixa nominal de medição indicada.
Resistência à pressão	10 bar / 145 psi / 1 MPa	Limite de resistência informado; não deve ser interpretado como faixa de medição.
Pressão mínima de ruptura	30 bar / 435 psi / 3 MPa	Valor mínimo de pressão de ruptura informado.
Ponto de comutação SP	-0,048...1,6 bar / -0,7...23,21 psi	Faixa de ajuste indicada para o ponto de comutação.
Ponto de retorno RP	-0,05...1,598 bar / -0,73...23,18 psi	Faixa indicada para o ponto de retorno.
Ponto inicial do sinal analógico	-0,05...1,35 bar / -0,73...19,58 psi	Faixa de ajuste indicada para o início do sinal analógico.
Ponto final do sinal analógico	0,2...1,6 bar / 2,9...23,21 psi	Faixa de ajuste indicada para o fim do sinal analógico.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 70 mA a 24 V	Consumo informado na condição de alimentação de 24 V.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada.
MTTF	100 anos	Valor informado pelo fabricante; não representa garantia ou vida útil assegurada.

Saídas e sinais
Função elétrica	PNP/NPN	Tipos de saída informados para a função elétrica.
Saída analógica	1 saída; 4...20 mA, invertível e com escala ajustável	Sinal analógico configurável informado.
Saída digital	1 saída de comutação; abertura/fechamento parametrizável	Função de saída indicada.
Corrente máxima da saída DC	250 mA	Limite de corrente informado para a saída.
Queda de tensão máxima da saída DC	2 V	Valor máximo especificado para a saída DC.
Frequência de comutação DC	50 Hz	Frequência de comutação especificada.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Carga máxima	(Ub - 10 V) / 20 mA Ω	Expressão de carga máxima transcrita conforme os dados disponíveis; confirmar a interpretação no datasheet.
Sinal de saída	Sinal de comutação e sinal analógico, configuráveis	Tipos de sinal indicados para o produto.

Precisão e desvios
Repetibilidade	< ±0,1 % de duração	Condição informada: variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ±0,15 % de duração	Condição informada: turn down 1:1.
Desvio de linearidade	< ±0,15 % de duração	Condição informada: turn down 1:1.
Precisão do ponto de ajuste	< ±0,5 % de duração	Condição informada: turn down 1:1.

Tempos de reação e ciclos
Tempo de resposta	< 10 ms	Tempo de resposta informado.
Retardo de prontidão	6 s	Tempo indicado até a prontidão.
Ciclos de pressão mínimos	100 milhões	Número informado para ciclos de pressão.
Watchdog integrado	Sim	Recurso indicado na ficha.

Conexões e instalação
Conexão de processo	Rosca externa G1 com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Conexão elétrica	1 x M12; codificação A; 4 contatos banhados a ouro	Conector elétrico informado; consultar datasheet para pinagem.

Condições ambientais e proteção
Grau de proteção	IP67 e IP69K	Graus de proteção indicados; observar as condições e orientações de instalação do fabricante.
Temperatura ambiente	-25...80 °C	Faixa de operação ambiente informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento especificada.
Temperatura do fluido	-25...125 °C; máximo de 145 °C por 1 h	Limite térmico informado para o fluido e condição de curta duração.

Materiais
Materiais do corpo	Aço inoxidável 1.4404 (316L), PA, FKM e PTFE	Materiais registrados para o corpo e componentes.
Materiais em contato com o fluido	Aço inoxidável 1.4435 (316L), Ra < 0,4 µm / Rz = 4 µm; cerâmica Al2O3 99,9 %; PTFE	Materiais e acabamento indicados para as partes em contato com o fluido.
Visor	Vidro de segurança laminado, 4 mm	Material e espessura informados para o visor.

Display e elementos de operação
Tipo de display	Híbrido: analógico e digital	Configuração de exibição indicada nos dados básicos.
Display analógico	0...350° giratório	Ângulo de exibição informado.
Exibição digital	Alfanumérica vermelha, 4 dígitos	Características da leitura digital.
Indicadores LED	2 LEDs verdes para unidade; LED amarelo de status; LED em anel vermelho para pontos de comutação	Indicações visuais descritas na ficha.

Dimensões, massa e certificações
Dimensões	153 x 100 x 57 mm	Dimensões registradas no conjunto de dados do fabricante.
Peso	521,2 g	Peso informado no catálogo.
Certificações e conformidades listadas	ACS, CE, CRN, cULus Listed, EC 1935/2004, EHEDG Certified, FCM CN, FCM JP, FDA, NSF, Reg31 e UKCA	Lista de certificações e conformidades fornecida nos dados do produto; confirmar escopo aplicável à instalação.

COMPATIBILIDADE

Comunicação

• Sinal analógico 4...20 mA, invertível e com escala ajustável.

• Sinal de comutação configurável; função de abertura/fechamento parametrizável.

• A ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conexão elétrica indicada: 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...32 V DC. A ficha não fornece pinagem detalhada; consultar o datasheet antes da ligação.

Processo Rosca externa G1 com cone de vedação Aseptoflex Vario. A compatibilidade mecânica depende do uso de conexão correspondente; não confundir essa conexão de processo com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação de montagem faceada na indústria alimentícia ou de bebidas, com conexão G1 Aseptoflex Vario compatível	✓	Essa aplicação é indicada na ficha do fabricante; confirmar dimensões e condições do processo no datasheet.
Controlador com entrada analógica 4...20 mA e alimentação compatível de 18...32 V DC	✓	O sensor fornece sinal analógico 4...20 mA e opera nessa faixa de tensão.
Entrada de controlador que aceite apenas protocolo digital de comunicação	✗	A ficha informa sinal analógico e sinal de comutação, mas não especifica protocolo digital de comunicação.
Medição de pressão com faixa requerida acima de 1 bar	✗	A faixa de medição especificada termina em 1 bar; a resistência à pressão não representa faixa de medição.
Instalação que exige uma conexão de processo diferente de G1 Aseptoflex Vario, sem adaptador ou interface compatível validada	✗	A conexão do produto é especificada como G1 externa com cone Aseptoflex Vario; a ficha não confirma compatibilidade direta com outras conexões.

INSTALAÇÃO

Como instalar o Manômetro eletrônico sanitário IFM PG2797, display híbrido analógico e digital, conexão G1

Confirme que a faixa requerida é compatível com a medição de pressão relativa de -0,05 a 1 bar e que as condições térmicas do processo estão dentro dos limites especificados.
Verifique se a conexão do ponto de processo corresponde à rosca externa G1 com cone de vedação Aseptoflex Vario; não force o acoplamento se a interface não corresponder.
Instale o sensor faceado conforme o arranjo mecânico previsto para a conexão sanitária e consulte o desenho dimensional para conferir espaço e orientação.
Conecte o conector M12 codificação A; consulte o datasheet para identificar a pinagem antes de energizar, pois ela não está detalhada nos dados fornecidos.
Alimente o equipamento com 18...32 V DC e conecte a saída analógica ou de comutação somente a entradas compatíveis com os sinais especificados.
Configure e verifique a escala analógica e os pontos de comutação conforme a aplicação; confirme a leitura e a atuação antes de colocar o processo em serviço.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há indicação no display após a instalação.	Alimentação ausente ou fora da faixa de 18...32 V DC, ligação incorreta ou conexão M12 não assentada.	Verifique a tensão nos terminais conforme a pinagem do datasheet, confira a ligação do conector M12 e confirme a polaridade.
A leitura de pressão não corresponde ao valor esperado.	Faixa de processo fora dos limites de medição, configuração de escala analógica inadequada ou comparação com referência de pressão diferente.	Compare a pressão aplicada com a faixa de -0,05 a 1 bar e revise os pontos inicial e final configurados para o sinal analógico.
A saída analógica não varia como esperado no controlador.	Entrada do controlador incompatível com 4...20 mA, escala do sensor configurada incorretamente ou erro de ligação elétrica.	Confirme que a entrada aceita 4...20 mA, verifique a configuração de escala e confira a conexão com o esquema do datasheet.
A saída de comutação não muda de estado no ponto esperado.	Pontos SP/RP ou função de abertura/fechamento configurados de forma incompatível com a lógica do sistema, ou ligação da saída incorreta.	Confira a parametrização de SP/RP e da função da saída; verifique a compatibilidade elétrica da entrada e a ligação conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PG2797 em português (Datasheet) Desenho dimensional IFM PG2797 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PG2797 e em que aplicação é indicado?

É um manômetro eletrônico de pressão relativa com display híbrido, indicado pelo fabricante para montagem faceada na indústria alimentícia e de bebidas. Sua faixa de medição é de -0,05 a 1 bar.

O que acompanha o PG2797 e qual conexão ele usa?

A ficha informa o produto como uma peça e especifica conexão de processo G1 externa com cone de vedação Aseptoflex Vario. Não há acessórios incluídos identificados nos dados fornecidos.

O PG2797 funciona com qualquer entrada de PLC?

Não é possível afirmar compatibilidade com qualquer entrada. O sensor fornece 4...20 mA e sinal de comutação; confirme que as entradas do controlador aceitam esses sinais e a ligação elétrica indicada no datasheet.

Posso usar o PG2797 para medir pressão acima de 1 bar?

A faixa de medição especificada termina em 1 bar, portanto não deve ser selecionado para medir pressões acima desse limite como faixa normal de operação. A resistência à pressão informada não amplia a faixa de medição.

Este sensor serve para conexão diferente de G1 Aseptoflex Vario?

A conexão especificada é G1 externa com cone Aseptoflex Vario. A ficha não confirma compatibilidade direta com outras interfaces; verifique a conexão do processo antes da compra.

O display acende, mas a leitura parece errada; o que devo conferir antes de trocar?

Compare a pressão real com a faixa de -0,05 a 1 bar e confira a configuração da escala e dos pontos inicial e final da saída analógica. Verifique também se a referência usada para comparação corresponde a pressão relativa.

A saída de comutação não atua no ponto esperado: o que verificar?

Revise os ajustes SP e RP e a função de abertura ou fechamento configurada. Depois, confirme a ligação e se a entrada conectada é compatível com o tipo de saída.

Devo comprar o PG2797 ou procurar o PG1707?

O PG2797 está identificado como descontinuado, e a ficha do fabricante indica o PG1707 como alternativa. Antes de substituir, compare faixa, conexão, sinais, dimensões e requisitos da aplicação.

O que preciso conferir na instalação elétrica do PG2797?

Use alimentação de 18...32 V DC e conector M12 codificação A. Consulte o datasheet para a pinagem antes de ligar, pois a ficha resumida não detalha a atribuição dos contatos.

Qual é a origem do PG2797?

A origem informada nos dados do produto é Alemanha. O contexto não especifica documentação de procedência além dessa informação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão declarado para o sensor.

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca externa G1 com cone de vedação deste modelo.

Sinal 4...20 mA

Sinal analógico de corrente usado para transmitir a medição; neste modelo é invertível e possui escala ajustável.

SP/RP

Ponto de comutação e ponto de retorno usados para definir a atuação e o retorno da saída de comutação.

IP69K

Grau de proteção declarado para o invólucro; a aplicação deve respeitar as condições de instalação e limpeza do fabricante.
