Cabo de Conexão M12 IFM EVC004

Pré-visualizar: EVC004 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PUR 4 Polos IP69K

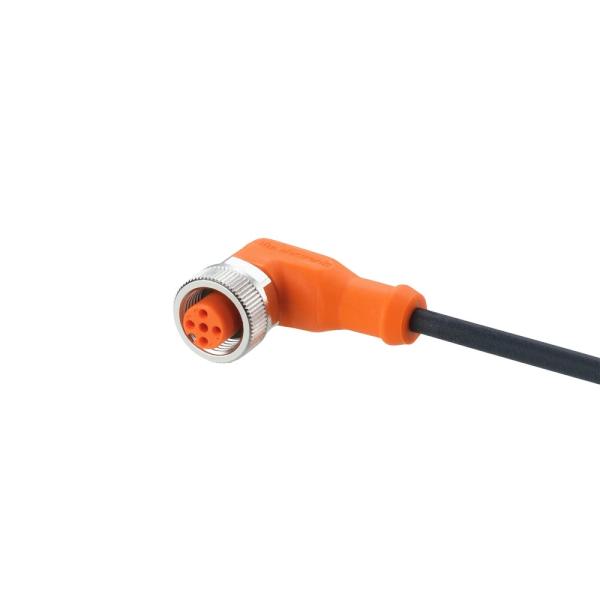

EVC004 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PUR 4 Polos IP69K

Imagem meramente ilustrativa

R$ 180,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC004
EAN: 4021179021258
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVC004 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PUR 4 Polos IP69K"

Destaques do Produto

Conector

M12 fêmea angular, codificação A

Número de contatos

Comprimento do cabo

2 m

Revestimento

PUR

Tensão e corrente

< 250 V AC / < 300 V DC; 4 A

Proteção informada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC004 IFM — Cabo de conexão com conector fêmea M12 angular, 4 polos, 2 m, PUR, IP65/IP67/IP68/IP69K

O EVC004 é um cabo de conexão com conector fêmea M12 angular de 4 polos, destinado a conexões em aplicações industriais e de automação. Tem 2 m de comprimento, revestimento PUR e contatos dourados. É sem silicone e sem halogênio, e sua ficha informa graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC004
Tipo de conector	Fêmea M12 angular, codificação A
Polos / contatos	4 contatos, banhados a ouro
Comprimento	2 m
Material do cabo	PUR, preto; Ø 4,3 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão de operação	< 250 V AC / < 300 V DC
Corrente total admissível	4 A
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M12 angular, codificação A, com 4 contatos e cabo de 2 m.
Aplicações de máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme aplicação indicada na ficha do fabricante.
Instalações que requeiram cabo PUR sem silicone e sem halogênio e proteção compatível com os graus IP informados, respeitadas as condições de montagem.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector reto, outra codificação, outro número de contatos ou comprimento diferente; confirme a interface requerida pelo dispositivo.
Não exceder os limites indicados de tensão (< 250 V AC / < 300 V DC) e corrente total (4 A).
Não usar em aplicação móvel sem respeitar o raio mínimo de flexão, velocidade, aceleração, ciclos de curvatura e esforço de torção especificados.

APLICAÇÕES E USO

Uso declarado: conexões em aplicações industriais e de automação, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. A ficha informa resistência a óleos e lubrificantes, sem detalhar compatibilidade com cada fluido específico.
Em instalação fixa, confirme que o comprimento de 2 m atende ao trajeto sem tração ou dobra incompatível com as condições de instalação.
Em aplicação móvel, observe o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites declarados de velocidade, aceleração, ciclos de curvatura e torção; esses valores não substituem a avaliação das condições reais de operação.
Os graus IP indicados aplicam-se conforme as condições de montagem e uso especificadas pelo fabricante; não presuma proteção se o conector não estiver corretamente acoplado.

COMO ESCOLHER

Antes de comprar o EVC004 IFM — Cabo de conexão com conector fêmea M12 angular, 4 polos, 2 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC004 quando

A interface do equipamento aceitar M12 fêmea angular, codificação A, com 4 contatos, e o comprimento de 2 m atender ao percurso da instalação. Verifique também os limites elétricos e ambientais da aplicação.

Procure outra configuração quando

A conexão requerida for reta, tiver codificação ou número de contatos diferentes, ou quando forem necessários comprimento, seção ou limites elétricos distintos. Esses requisitos devem ser confirmados na documentação do equipamento conectado.

Para instalação com movimento

A ficha informa raio mínimo de flexão de 10 vezes o diâmetro do cabo, velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m, aceleração máxima de 5 m/s², mais de 5 milhões de ciclos de curvatura e torção de ±180°/m. Confira se a trajetória real atende simultaneamente às condições aplicáveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante / marca	ifm / IFM	Identificação comercial do produto.
Modelo / SKU	EVC004	Código do produto no anúncio.
Part number do anúncio	EVC004	Código informado nos dados básicos do anúncio.
Part number do catálogo	ADOAH040MSS0002H04	Código indicado no registro de catálogo associado ao produto.
GTIN	4021179021258	Identificador comercial do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional indicada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada no registro técnico.
Peso	76,1 g	Peso indicado no registro de catálogo.

Área de aplicação
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos no registro de catálogo; a adequação depende das condições da instalação.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados no registro técnico.
Capacidade de carga total	4 A	Limite de corrente total informado; não exceder.
Classe de proteção	II	Classificação indicada no registro técnico.
Contatos	4, dourados	Configuração do conector; contatos banhados a ouro.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção indicada para os condutores internos.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida; confirmar a função de cada contato no esquema do dispositivo conectado.

Dados mecânicos e de conexão
Conexão	1 x M12, fêmea, angular, codificação A	Tipo e geometria da conexão indicados na ficha.
Comprimento do cabo	2 m	Comprimento nominal informado.
Cabo	PUR, preto, Ø 4,3 mm	Material, cor e diâmetro indicados no registro técnico.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Bloqueio / porca	Latão niquelado	Material informado para o mecanismo de bloqueio; a ficha também indica porca de latão niquelado.
Vedação	FKM	Material informado para a vedação.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto da conexão; seguir a documentação aplicável.
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões indicadas no registro de catálogo.
Tolerâncias para dobras e deslocamentos	Raio mínimo de flexão em aplicação flexível: 10 x diâmetro do cabo; velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m; aceleração máxima de 5 m/s²; ciclos de curvatura > 5 milhões; torção ±180°/m	Condições de movimento declaradas; observar as condições de ensaio e instalação do fabricante.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68, IP69K	Valores listados na ficha; o desempenho depende da conexão montada e das condições definidas pelo fabricante.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa de temperatura informada; o limite cULus é indicado separadamente.
Temperatura ambiente móvel	-25...90 °C; cULus: até 75 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade de armazenamento informada.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada no registro técnico.
Resistência química / uso declarado	Resistente a óleos e lubrificantes	Característica descrita no catálogo; compatibilidade com agentes específicos não está detalhada.
Sem silicone	Sim	Característica declarada para o cabo.
Sem halogênio	Sim	Característica declarada para o cabo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é um cabo de conexão passivo com 4 contatos.

Conexões

Elétrica Conector fêmea M12, codificação A, angular, com 4 contatos dourados. Tensão de operação informada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Confirme a pinagem e os requisitos elétricos do dispositivo conectado antes de energizar.

Processo Não possui conexão de processo especificada; trata-se de uma conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, codificação A, compatível com 4 contatos e conector angular	✓	A ficha informa conector fêmea M12 angular, codificação A, com 4 contatos. A compatibilidade do equipamento e a pinagem devem ser confirmadas no respectivo manual.
Dispositivo que requer M12 reto, outra codificação ou outro número de contatos	✗	A configuração física descrita para este cabo é fêmea angular, codificação A, com 4 contatos; não corresponde às demais configurações.
Circuito dentro dos limites elétricos declarados	✓	A ficha especifica < 250 V AC / < 300 V DC e capacidade de carga total de 4 A; respeite ambos os limites e os requisitos do dispositivo.
Circuito que excede a tensão ou a corrente declarada	✗	A aplicação ultrapassaria os limites elétricos informados para o cabo.
Ambiente cuja exigência de proteção esteja coberta pelos graus IP informados e cuja montagem preserve a vedação	✓	A ficha lista IP65, IP67, IP68 e IP69K. O grau efetivo depende da montagem e das condições especificadas pelo fabricante.

INSTALAÇÃO

Como instalar o EVC004 IFM — Cabo de conexão com conector fêmea M12 angular, 4 polos, 2 m, PUR, IP65/IP67/IP68/IP69K

Confirme no equipamento a interface M12 necessária, incluindo gênero, codificação, geometria e número de contatos.
Verifique a pinagem e os requisitos elétricos nos documentos do cabo e do dispositivo antes de conectar; as cores dos fios, isoladamente, não definem a função de cada contato.
Desenergize o circuito antes de instalar e confirme que a tensão e a corrente permanecem dentro dos limites declarados.
Posicione o conector angular sem forçar o acoplamento e aperte a conexão dentro da faixa de torque informada, conforme a documentação aplicável.
Roteie o cabo evitando tração, esmagamento e curvas abaixo do raio mínimo especificado; em movimento, verifique também velocidade, aceleração, ciclos e torção.
Após a instalação, inspecione o acoplamento e a vedação e confirme o funcionamento elétrico conforme o procedimento do equipamento conectado.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não trava corretamente.	O receptáculo pode ter gênero, codificação, geometria ou número de contatos diferente do conector M12 fêmea angular A de 4 contatos.	Compare a identificação e a codificação do receptáculo com a ficha do cabo e do dispositivo; não force o acoplamento.
O equipamento conectado não funciona ou apresenta sinal incorreto.	Pinagem incompatível, contato sem conexão ou requisito elétrico diferente do circuito.	Com o circuito desenergizado, confira a pinagem nos documentos de ambos os dispositivos e inspecione os contatos; valide tensão e corrente dentro dos limites declarados.
Há interrupções durante o movimento do cabo.	Curvatura, torção, velocidade ou aceleração fora das condições especificadas, ou dano mecânico no cabo.	Inspecione o trajeto e compare a instalação com o raio mínimo de flexão e os limites de movimento informados; examine o cabo e os contatos.
A conexão apresenta ingresso de líquido ou perda de vedação.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para o grau IP pretendido.	Inspecione o acoplamento e a vedação e confirme a montagem conforme a documentação do fabricante; não conclua o grau IP apenas pela especificação do cabo isolado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC004 — PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC004 e em que tipo de conexão ele é usado?

É um cabo de conexão IFM com conector fêmea M12 angular, codificação A, e 4 contatos. A ficha o indica para aplicações industriais e de automação.

O cabo tem quantos metros e quais são as características principais?

O cabo mede 2 m e tem revestimento PUR. A ficha também informa contatos dourados e ausência de silicone e halogênio.

O que vem junto com o EVC004?

O registro informa uma peça por embalagem e não lista acessórios incluídos. O produto descrito é o cabo de conexão com conector fêmea.

Posso conectar este cabo a qualquer conector M12?

Não; a conexão informada é fêmea, angular, codificação A, com 4 contatos. Confirme no dispositivo o gênero, a codificação, o número de contatos e a pinagem.

Este cabo serve para circuito acima de 4 A ou das tensões indicadas?

A ficha informa capacidade de carga total de 4 A e tensão de operação inferior a 250 V AC e a 300 V DC. Não use essa informação para justificar operação acima desses limites.

O cabo pode ser usado em máquina-ferramenta com refrigerante ou lubrificante?

Esse tipo de aplicação é indicado no registro do produto, que também descreve resistência a óleos e lubrificantes. A ficha não especifica compatibilidade com cada fluido; verifique o agente utilizado e as condições de exposição.

O equipamento parou de comunicar depois que instalei o cabo; o que verifico antes de trocar?

Confira primeiro se a codificação e a pinagem correspondem ao dispositivo e se os contatos estão corretamente acoplados. Verifique também continuidade e limites elétricos antes de substituir o cabo.

A conexão fica intermitente quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é o roteamento fora das condições de flexão ou movimento especificadas, ou dano mecânico. Inspecione o cabo e compare a instalação com os limites de flexão, velocidade, aceleração e torção da ficha.

Quando devo escolher este cabo em vez de uma versão reta ou de outro comprimento?

Escolha o EVC004 quando forem necessários conector fêmea M12 angular, codificação A, 4 contatos e comprimento de 2 m. Para conector reto ou outro comprimento, selecione uma versão cuja ficha corresponda à configuração exigida.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de velocidade, aceleração, ciclos de curvatura e torção declarados. Consulte a documentação do fabricante para aplicar esses limites à trajetória real.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de codificação da conexão M12 indicada para este conector; deve corresponder à interface do equipamento.

IP69K

Grau de proteção listado na ficha do produto; o resultado na instalação depende das condições de acoplamento e montagem.

PUR

Material do revestimento do cabo indicado na ficha.

Raio mínimo de flexão

Limite de curvatura indicado para aplicação flexível; a ficha estabelece o mínimo como múltiplo do diâmetro do cabo.

Capacidade de carga total

Limite de corrente declarado para o cabo; a corrente do circuito não deve ultrapassá-lo.
