Sensor Capacitivo IFM KI5083 - M30 IO-Link 20mm

Pré-visualizar: KI5083 IFM - Sensor Capacitivo IFM Detecção de nível M30 20mm PNP IO-Link

KI5083 IFM - Sensor Capacitivo IFM Detecção de nível M30 20mm PNP IO-Link

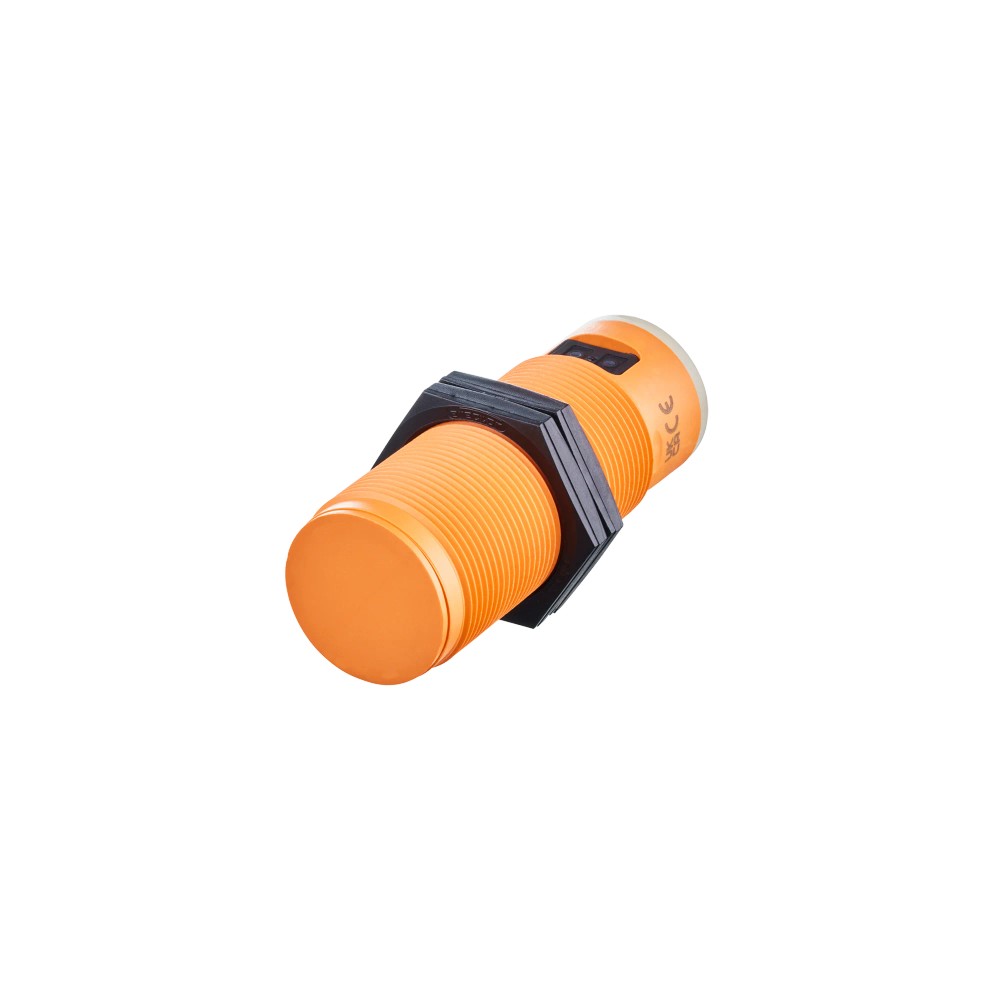

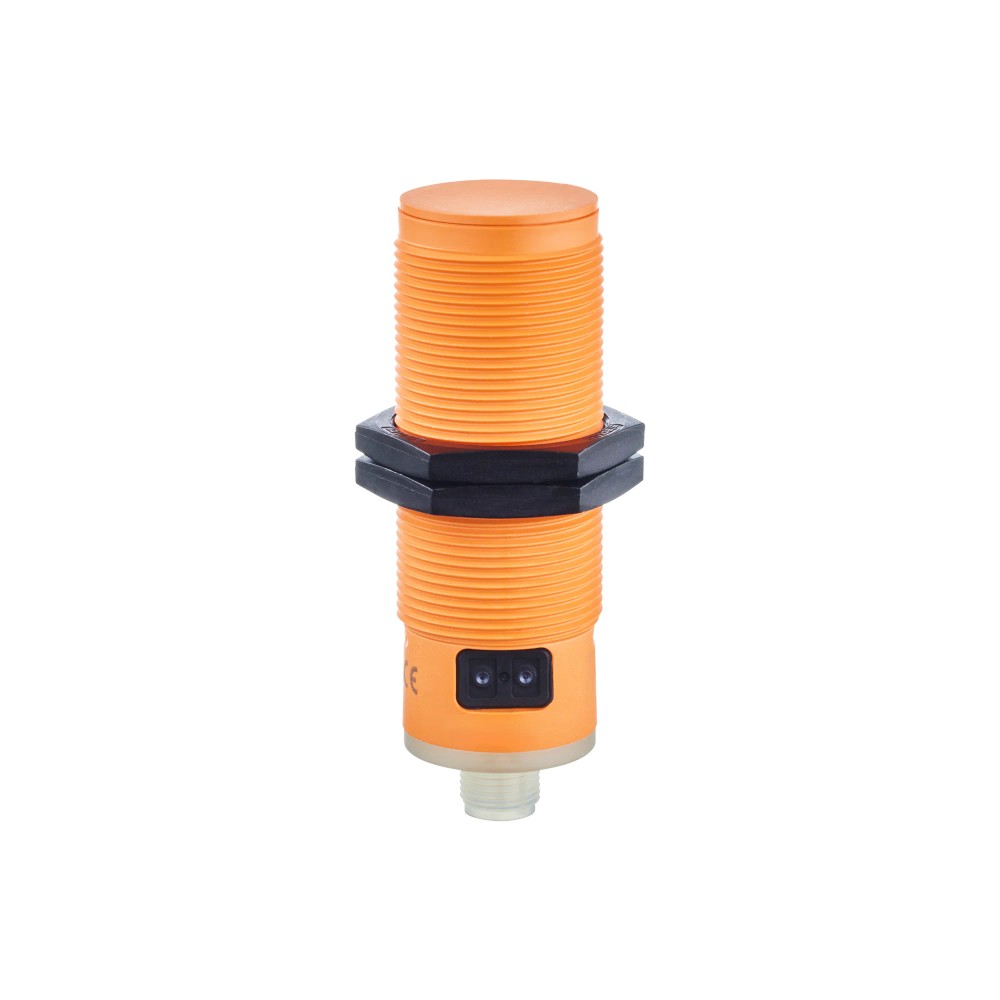

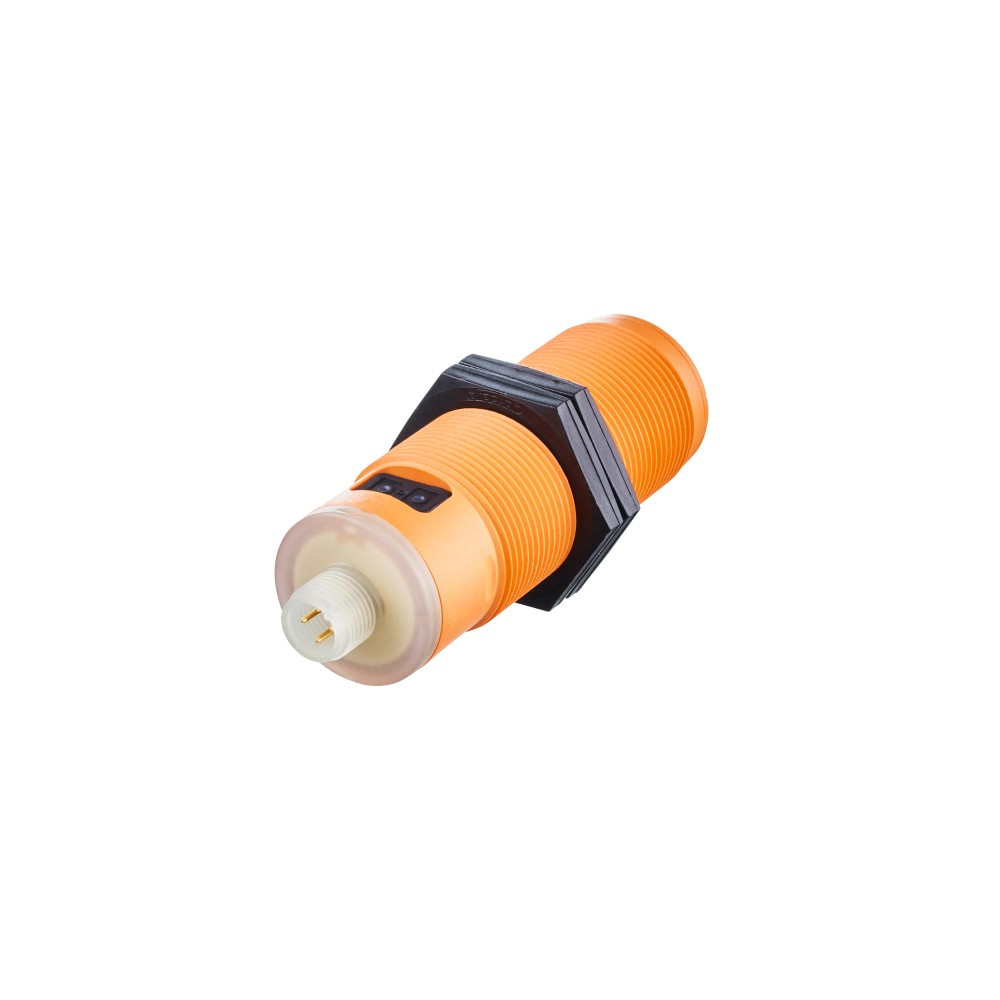

Imagem meramente ilustrativa

R$ 1.485,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5083
EAN: 4021179148030
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "KI5083 IFM - Sensor Capacitivo IFM Detecção de nível M30 20mm PNP IO-Link"

Destaques do Produto

Alcance de detecção

20 mm

Saída

PNP, abertura/fechamento selecionável

Comunicação

IO-Link 1.1 e modo SIO

Conexão elétrica

M12, codificação A, 4 contatos

Montagem mecânica

Rosca M30 x 1,5; não embutida

Alimentação

10...36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KI5083 IFM - Sensor Capacitivo IFM Detecção de nível M30 20mm PNP IO-Link

O KI5083 é um sensor capacitivo para detecção de nível e presença de materiais, com alcance de detecção de 20 mm. Possui saída PNP selecionável entre abertura e fechamento, interface IO-Link 1.1 e conexão elétrica M12 de 4 contatos. A montagem é não embutida, em rosca M30 x 1,5; opera com alimentação de 10 a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	20 mm
Saída elétrica	PNP; abertura/fechamento selecionável
Interface de comunicação	IO-Link 1.1; modo SIO disponível
Alimentação	10...36 V DC
Conexão elétrica	Conector M12, codificação A, 4 contatos
Montagem	Não embutida; rosca M30 x 1,5
Grau de proteção	IP 65 / IP 67
Temperatura ambiente	-25...80 °C
Dimensões e peso	Comprimento 90 mm; 88 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de nível ou presença em instalação que aceite alcance nominal de 20 mm e montagem não embutida M30 x 1,5.
Sistemas de automação com entrada PNP compatível e alimentação de 10...36 V DC.
Aplicações que utilizem IO-Link 1.1 ou operação em modo SIO.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN; este modelo tem saída PNP.
Não usar fora da alimentação de 10...36 V DC ou da temperatura ambiente de -25...80 °C especificadas.
Não selecionar quando a instalação exigir montagem embutida; o modelo é especificado para montagem não embutida.

APLICAÇÕES E USO

Uso indicado no anúncio: detecção de nível por princípio capacitivo, em montagem não embutida M30 x 1,5 e dentro da faixa ambiente de -25...80 °C. A adequação ao material, geometria do recipiente e condições do processo deve ser confirmada em teste e no datasheet do fabricante.
Possibilidade de aplicação em automação com entrada PNP e alimentação de 10...36 V DC; essa descrição decorre das características elétricas do sensor e não confirma compatibilidade com um controlador específico.
Possibilidade de integração a sistemas IO-Link 1.1 ou de uso em modo SIO, desde que o mestre, controlador e cabeamento sejam compatíveis; verificar configuração e pinagem na documentação oficial.

COMO ESCOLHER

Antes de comprar o KI5083 IFM - Sensor Capacitivo IFM Detecção de nível M30 20mm PNP IO-Link, verifique estes pontos:

Escolha o KI5083

Quando a aplicação requer sensor capacitivo com alcance de 20 mm, saída PNP, montagem não embutida em M30 x 1,5 e alimentação de 10...36 V DC. A comunicação pode ser feita por IO-Link 1.1 ou em modo SIO.

Avalie outra configuração

Busque outro modelo se o sistema exigir saída NPN, montagem embutida, alcance diferente de 20 mm ou condições fora dos limites elétricos e ambientais informados. Confirme os requisitos do controlador e do processo no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	KI5083	Código do produto IFM.
Tipo de produto	Sensor capacitivo	Princípio de medida capacitivo.
Aplicação indicada no anúncio	Detecção de nível	Uso descrito no nome do produto; o comportamento depende das condições do material e da instalação.
Alcance de detecção	20 mm	Valor informado pelo fabricante.
Princípio de medida	Capacitivo	Tecnologia de detecção especificada.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor especificado para o sensor.
Classe de proteção	II	Classe informada na ficha técnica.
Proteção contra inversão de polaridade	Sim	Proteção especificada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção especificada para a saída.
Proteção contra sobrecarga	Sim	Proteção especificada pelo fabricante.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída DC.
Intensidade de corrente máxima constante da saída de comutação DC	200 mA	Limite de corrente constante da saída; não exceder o valor especificado.

Saídas
Função elétrica	PNP	Tipo de saída de comutação especificado.
Função de saída	Abertura/fechamento, selecionável	Configuração de saída indicada na ficha.
Frequência de comutação DC	10 Hz	Frequência máxima informada para comutação DC.
Modo SIO	Sim	Permite operação em modo SIO, conforme especificação do produto.

Faixa de medição e desvios
Alcance de detecção	20 mm	Valor de alcance informado.
Histerese	1...15 % de Sr	Faixa relativa ao valor Sr conforme ficha técnica.
Variação no ponto de comutação	-20...20 % de Sr	Faixa de variação especificada relativamente a Sr.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão informada pelo fabricante.
Tipo de transferência IO-Link	COM1 (4,8 kBaud)	Taxa e classe de transferência especificadas.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para o dispositivo.
DeviceID default	388	Identificador padrão informado.
Tempo mínimo do ciclo do processo	100,8 ms	Tempo mínimo especificado para o ciclo do processo.
Padrão SDCI	IEC 61131-9 CDV	Referência informada na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de operação ambiente especificada.
Temperatura da superfície frontal	-25...110 °C	Limite específico informado para a superfície frontal; não confundir com a temperatura ambiente.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; observar as condições de instalação e conexão indicadas pelo fabricante.
Resistência a choques	EN 60068-2-27 Ea, 30 g, 6 choques / 11 ms, meio seno (x, y, z)	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc; 10...55 Hz, amplitude de 1 mm; duração de 5 min e 30 min por eixo na ressonância ou a 55 Hz	Condição de ensaio declarada.
EMC	EN 61000-4-2 ESD 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 3 V; EN 55011 classe B	Referências e níveis de ensaio informados pelo fabricante.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Rosca do invólucro.
Montagem	Não embutida	Tipo de montagem especificado.
Comprimento	90 mm	Dimensão informada para o corpo.
Formato	Cilíndrico com rosca	Descrição construtiva do produto.
Material do invólucro e tampa	PBT	Materiais declarados.
Material do botão	TPE-U	Material declarado.
Material da janela dos LEDs	PC	Material declarado.
Material das porcas	PA	Material declarado.
Peso	88 g	Peso informado.
Cor	Laranja e preto	Atributo de identificação do produto.

Conexão elétrica
Conexão	1 conector M12, codificação A, 4 contatos	Interface física elétrica especificada; verificar pinagem no datasheet.

Displays e elementos de operação
Display/status de chaveamento	1 LED amarelo	Indicador de estado informado.
Função Teach	Sim	Função de ajuste Teach disponível.
Trava eletrônica	Sim	Recurso informado na ficha.

Dados de confiabilidade
MTTF	663 anos	Valor declarado pelo fabricante; não representa garantia nem vida útil assegurada.

Dados comerciais e classificação
Unidades por embalagem	1 peça	Quantidade especificada por embalagem.
NCM	8536.50.90	Classificação informada para o produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM1 (4,8 kBaud).

• Modo SIO disponível.

• Perfil informado: Smart Sensor - SSP 0 Generic Profiled Sensor.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Saída PNP; alimentação de 10...36 V DC. Corrente constante máxima da saída: 200 mA. A compatibilidade elétrica depende de entrada PNP e alimentação dentro da faixa indicada.

Processo Conexão mecânica roscada M30 x 1,5; montagem não embutida. Comprimento do invólucro: 90 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada PNP e alimentação de 10...36 V DC	✓	Corresponde à função de saída PNP e à faixa de alimentação especificadas.
Rede ou mestre IO-Link compatível com revisão 1.1 e COM1	✓	O sensor informa IO-Link 1.1 e transferência COM1 a 4,8 kBaud.
Entrada de controlador que exige saída NPN	✗	A função elétrica especificada para o KI5083 é PNP.
Instalação que exige montagem embutida	✗	A ficha caracteriza o modelo como não embutido.
Instalação com rosca M30 x 1,5 e espaço para corpo de 90 mm	✓	A rosca e o comprimento correspondem às dimensões informadas; verificar adicionalmente o espaço disponível no conjunto.
Processo que exige alcance diferente de 20 mm	✗	O alcance de detecção informado é 20 mm; a ficha não documenta outro alcance para este modelo.

INSTALAÇÃO

Como instalar o KI5083 IFM - Sensor Capacitivo IFM Detecção de nível M30 20mm PNP IO-Link

Confirme que o requisito de montagem é não embutido e que o ponto de instalação aceita rosca M30 x 1,5.
Verifique que há espaço para o comprimento de 90 mm e para o conector M12.
Instale o sensor com as porcas de fixação incluídas, respeitando a montagem mecânica aplicável ao conjunto.
Conecte o conector M12 de codificação A e 4 contatos usando a pinagem do datasheet; não deduza a pinagem apenas pelo número de contatos.
Confirme alimentação de 10...36 V DC, entrada compatível com PNP e limite de corrente da saída antes da energização.
Configure a saída selecionável e, quando aplicável, a função Teach ou a comunicação IO-Link conforme o controlador e o datasheet; valide a detecção na condição real de processo.

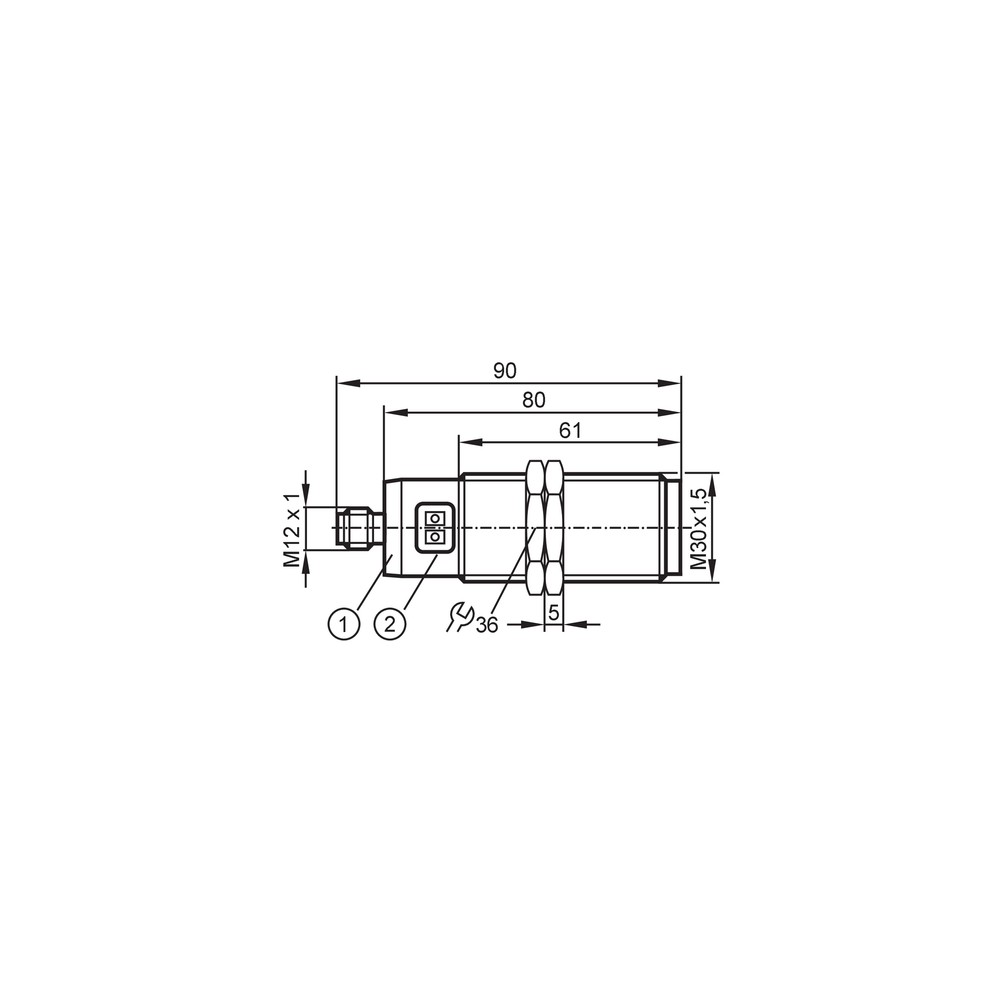

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o material chega ao ponto esperado.	Alcance efetivo ou ponto de comutação pode não corresponder à condição de montagem, ao ajuste ou ao material do processo.	Confirme a montagem não embutida, verifique o ponto de detecção e consulte o datasheet; use a função Teach conforme as instruções do fabricante, se aplicável.
A entrada do controlador permanece inativa apesar de haver alimentação.	Entrada configurada ou selecionada para lógica diferente de PNP, ligação incorreta ou configuração de abertura/fechamento incompatível.	Confira a especificação da entrada do controlador, a pinagem M12 no datasheet e a configuração selecionada para a saída.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração de comunicação incompatível, ou ligação incorreta no conector.	Verifique suporte a IO-Link 1.1 e COM1 (4,8 kBaud), configuração do dispositivo e pinagem indicada na documentação.
O sinal falha ou o sensor reinicia durante a operação.	Alimentação fora da faixa especificada, sobrecarga da saída ou conexão elétrica inadequada.	Meça a alimentação no sensor, confirme que está entre 10...36 V DC, verifique a carga da saída sem ultrapassar 200 mA e inspecione o conector.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KI5083 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KI5083 e para quem ele serve?

É um sensor capacitivo para detecção, anunciado para aplicações de nível. É destinado a sistemas que aceitam saída PNP e as condições de instalação e operação especificadas.

O sensor pode ser conectado a um sistema IO-Link?

Sim. A ficha informa IO-Link revisão 1.1, transferência COM1 a 4,8 kBaud e também modo SIO.

O que acompanha o produto?

A ficha informa uma unidade por embalagem e inclui duas porcas de fixação.

Posso usar o KI5083 em uma entrada que exige saída NPN?

Não, a função elétrica informada é PNP. Para entrada NPN, selecione um sensor com saída compatível.

Ele serve para instalação embutida?

Não conforme a ficha, que especifica montagem não embutida. A instalação também deve aceitar a rosca M30 x 1,5.

O sensor não comuta no nível esperado; o que verifico antes de trocar?

Confira o posicionamento, a condição de montagem e o ajuste do ponto de comutação. Consulte o datasheet e verifique se a função Teach foi configurada conforme o procedimento do fabricante.

O controlador não reconhece a saída; o que pode estar errado?

Verifique se a entrada do controlador é compatível com PNP e se a configuração de abertura/fechamento corresponde ao uso. Confira também alimentação, ligação e pinagem no datasheet.

É melhor comprar este sensor ou escolher outro modelo?

Escolha o KI5083 quando os requisitos forem saída PNP, alcance de 20 mm, montagem não embutida M30 x 1,5 e alimentação de 10...36 V DC. Se o sistema exigir NPN, montagem embutida ou outro alcance, compare com outro modelo usando a ficha técnica correspondente.

Que cuidados devo ter na instalação elétrica?

Use conector M12 de codificação A e 4 contatos, e siga a pinagem do datasheet. Confirme a alimentação e a compatibilidade PNP da entrada antes de energizar.

O sensor pode operar em qualquer temperatura do processo?

A faixa ambiente informada é de -25...80 °C, e a temperatura da superfície frontal é especificada separadamente como -25...110 °C. Verifique qual limite se aplica à condição de instalação no datasheet.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar a presença ou o nível de materiais.

PNP

Tipo de saída de comutação indicado para conexão a uma entrada compatível com PNP.

IO-Link

Interface de comunicação entre o sensor e um mestre compatível.

Referência usada na ficha para expressar histerese e variação do ponto de comutação em percentual.

Montagem não embutida

Configuração de instalação indicada para o sensor, distinta de montagem embutida.
