Monitor de Vibração IFM VKV021

Pré-visualizar: VKV021 IFM - Monitor de Vibração IFM Monitoramento de condição 0-25 mm/s 10-1000 Hz PNP

VKV021 IFM - Monitor de Vibração IFM Monitoramento de condição 0-25 mm/s 10-1000 Hz PNP

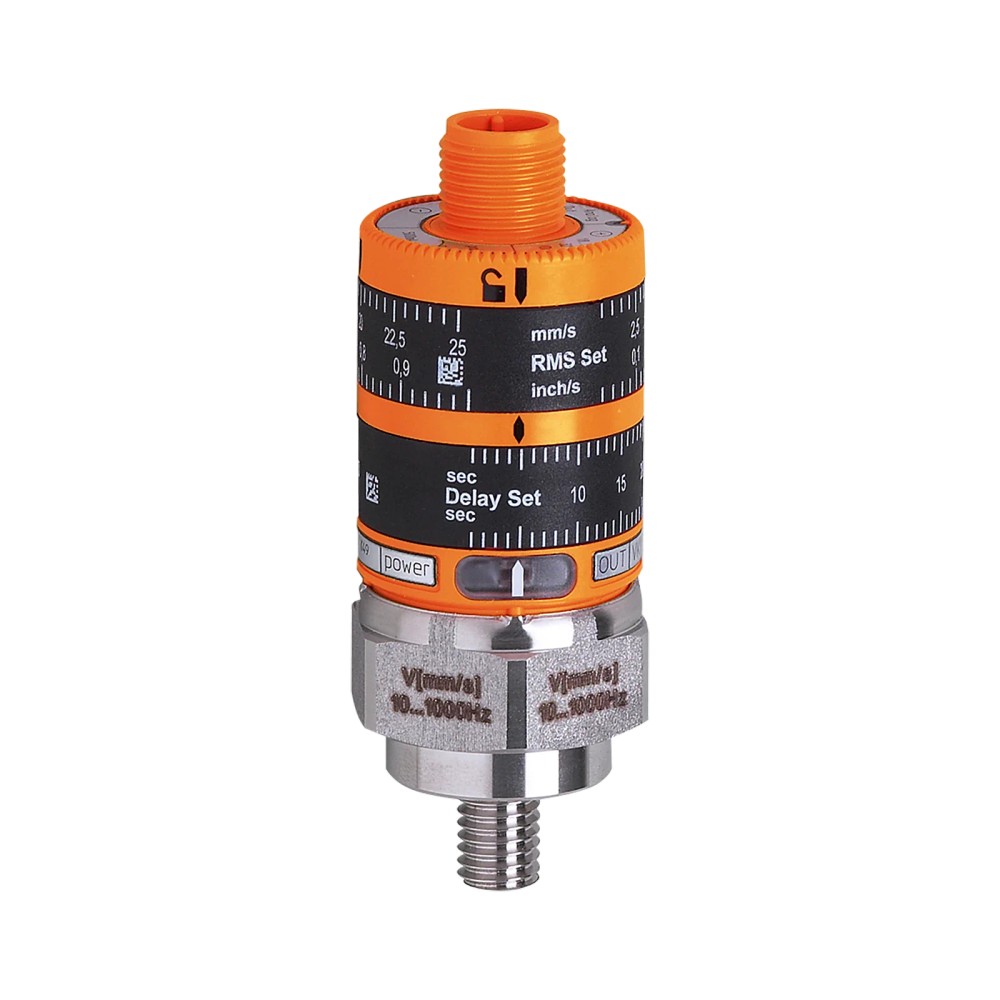

Imagem meramente ilustrativa

R$ 2.413,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VKV021
EAN: 4021179245050
NCM do produto: 90318099

Destaques do Produto Faixa de vibração...mais

Fechar menu

Saiba mais sobre: "VKV021 IFM - Monitor de Vibração IFM Monitoramento de condição 0-25 mm/s 10-1000 Hz PNP"

Destaques do Produto

Faixa de vibração

0...25 mm/s (RMS)

Faixa de frequência

10...1000 Hz

Saída de comutação

PNP, normalmente fechada

Saída analógica

4...20 mA

Alimentação

18...32 V DC

Conexão elétrica

M12, 4 pinos, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM VKV021 — Monitor de vibração, 0...25 mm/s (RMS), 10...1000 Hz, saída PNP normalmente fechada e analógica 4...20 mA

O IFM VKV021 é um monitor de vibração para monitoramento de condição, indicado na ficha para DIN ISO 10816. Mede vibração em um eixo na faixa de 0...25 mm/s (RMS) e frequência de 10...1000 Hz. Combina uma saída de comutação PNP normalmente fechada, com ponto ajustável por anel, e uma saída analógica de 4...20 mA. Sua conexão elétrica é M12 de 4 pinos e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Função	Monitoramento de vibrações
Aplicação informada	Monitor de vibração para DIN ISO 10816
Faixa de medição	0...25 mm/s (RMS)
Faixa de frequência	10...1000 Hz
Eixos de medição	1
Saídas	1 digital PNP normalmente fechada e 1 analógica de 4...20 mA
Alimentação	18...32 V DC
Conexão elétrica	M12, 4 pinos, codificação A
Montagem	Rosca M8 x 1,25
Proteção e temperatura ambiente	IP 67; -25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração conforme aplicação indicada para DIN ISO 10816, desde que a faixa requerida esteja dentro de 0...25 mm/s (RMS) e 10...1000 Hz.
Instalações que aceitem medição em um eixo, alimentação de 18...32 V DC, conexão elétrica M12 de 4 pinos codificação A e montagem roscada M8 x 1,25.
Sistemas que possam receber simultaneamente o sinal de comutação PNP normalmente fechado e o sinal analógico de 4...20 mA, respeitando os limites elétricos especificados.

⚠ Considere outro se precisa de:

Não selecionar para medições que exijam faixa de vibração acima de 25 mm/s (RMS), frequência fora de 10...1000 Hz ou mais de um eixo de medição: esses requisitos excedem as especificações informadas.
Não conectar a alimentação fora de 18...32 V DC nem presumir compatibilidade com uma entrada que não aceite o tipo de sinal, a polaridade ou a condição normalmente fechada especificada; validar o circuito do controlador antes da ligação.

APLICAÇÕES E USO

Aplicação comprovada na ficha: monitoramento de vibração para DIN ISO 10816. A escolha deve considerar os limites de um eixo, 0...25 mm/s (RMS) e 10...1000 Hz.
Possibilidade de uso em monitoramento de condição de máquinas é coerente com a função declarada, mas a ficha não especifica máquinas ou setores particulares; validar a instalação e os critérios de avaliação com o projeto.
Em instalações com saída analógica, verificar que a entrada aceite 4...20 mA e que a carga total não ultrapasse 500 Ω.
Em instalações com saída de comutação, verificar compatibilidade da entrada com PNP normalmente fechado e respeitar o limite de corrente informado.

COMO ESCOLHER

Antes de comprar o IFM VKV021 — Monitor de vibração, 0...25 mm/s (RMS), 10...1000 Hz, saída PNP normalmente fechada e analógica 4...20 mA, verifique estes pontos:

Quando escolher o VKV021

Escolha-o quando a aplicação requer monitor de vibração para DIN ISO 10816, medição em um eixo dentro de 0...25 mm/s (RMS) e 10...1000 Hz, com saída analógica 4...20 mA e chaveamento PNP normalmente fechado.

Quando avaliar outra configuração

Procure uma opção com faixa, número de eixos, tipo de saída, alimentação ou conexão diferentes se o projeto exigir valores fora das especificações do VKV021. Confirme no datasheet do equipamento alternativo as características necessárias; a ficha disponível não identifica um modelo substituto específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	VKV021	Código do produto informado no anúncio e no datasheet.
Marca	IFM / ifm electronic	Fabricante identificado na ficha.
Função	Monitoramento de vibrações	Finalidade indicada para o produto.
Aplicação	Monitor de vibração para DIN ISO 10816	Aplicação expressamente identificada na ficha; verificar os requisitos específicos da instalação.
Tecnologia do sensor	Sistema microeletromecânico (MEMS)	Tecnologia de medição informada para o sensor.
Número de eixos de medição	1	Medição em um eixo, conforme especificação.

Faixa de medição
Vibração da área de medição	0...25 mm/s (RMS)	Intervalo de medição especificado.
Faixa de frequência	10...1000 Hz	Intervalo de frequência especificado para medição.

Dados elétricos
Tensão de operação	18...32 V DC	Limites de alimentação indicados.
Consumo de corrente	< 50 mA	Valor máximo indicado como inferior a 50 mA.
Classe de proteção elétrica	III	Classificação indicada no datasheet.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	A ficha especifica proteção contra curto-circuitos por impulso.

Entradas/saídas e sinais
Quantidade total de entradas e saídas	2 saídas	A ficha detalha uma saída digital e uma saída analógica.
Quantidade de saídas digitais	1	Uma saída de comutação.
Tipo de saída digital	PNP, normalmente fechada	Tipo e estado de saída indicados; validar a lógica da entrada conectada.
Corrente constante máxima da saída de comutação DC	500 mA	Limite máximo constante informado para a saída de comutação.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado para a saída de comutação.
Quantidade de saídas analógicas	1	Uma saída analógica, conforme ficha.
Corrente da saída analógica	4...20 mA	Faixa de sinal analógico especificada.
Carga máxima	500 Ω	Limite de carga indicado para a saída.
Tipo de saída no anúncio	Analógico	Atributo apresentado no anúncio; a ficha também detalha a saída PNP de comutação.

Precisão e desvios
Erro de medição	< ± 3 % do valor final	Erro de medição indicado no datasheet.
Desvio de linearidade	0,25 %	Desvio de linearidade especificado.

Tempos de reação
Tempo de resposta	1...60 s	Intervalo especificado para o tempo de resposta.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 4 contatos	Interface elétrica informada; consultar o datasheet para a atribuição dos pinos.
Protocolo de comunicação	Não especificado	A ficha informa sinais analógico e de comutação, sem indicar protocolo digital.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Intervalo de operação indicado; a ficha também observa limite UL inferior a 80 °C.
Temperatura de armazenamento	-25...80 °C	Intervalo de armazenamento informado.
Grau de proteção	IP 67	Grau declarado na ficha; instalar corretamente a conexão para preservar a proteção do conjunto.
Resistência a choques	400 g	Valor especificado pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V	Níveis e normas de compatibilidade eletromagnética transcritos da ficha.

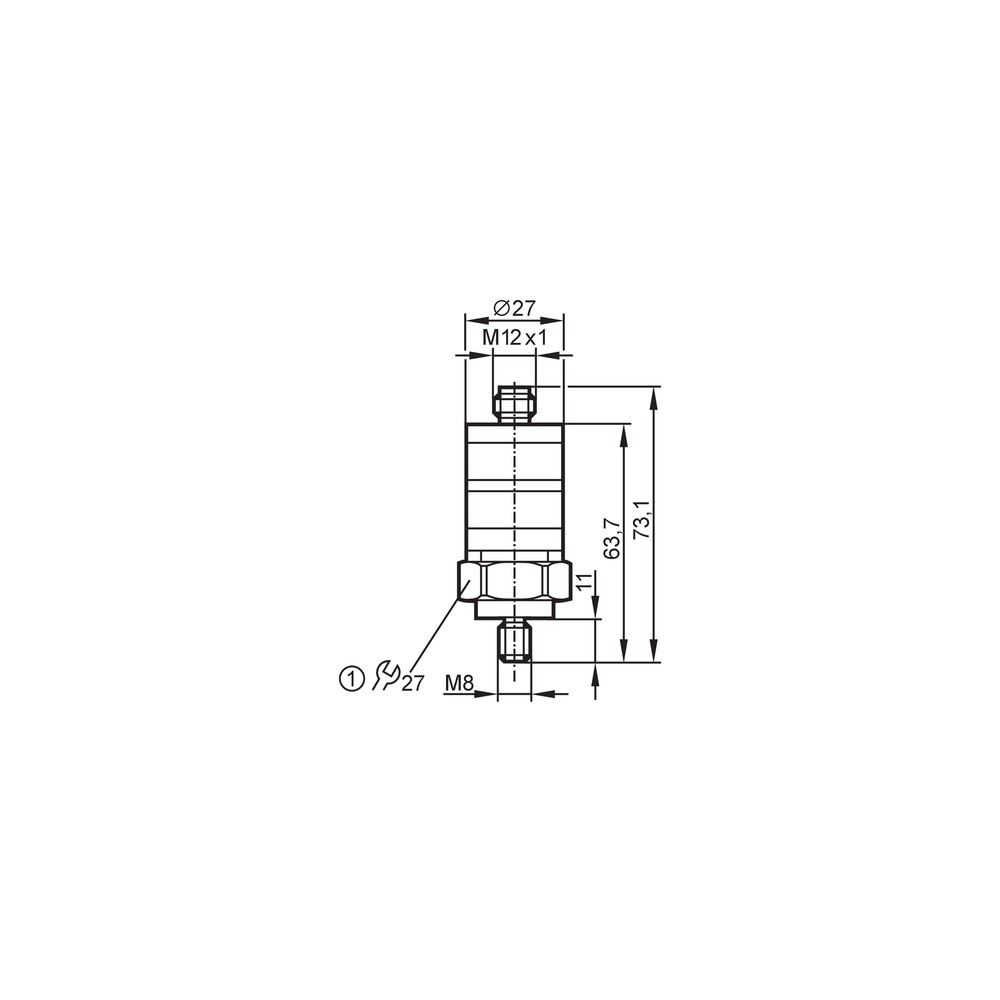

Dados mecânicos e materiais
Tipo de montagem	Rosca M8 x 1,25	Rosca de montagem informada para fixação.
Rosca de montagem no anúncio	M8	Descrição resumida do atributo no anúncio; especificação detalhada M8 x 1,25.
Diâmetro	27 mm	Dimensão informada no anúncio.
Comprimento total	73,1 mm	Dimensão informada no anúncio.
Tamanho da chave	27 mm	Dimensão para ferramenta informada no anúncio.
Torque máximo de aperto	15 Nm	Limite máximo de aperto especificado.
Materiais de construção	PBT, PC, FKM e aço inoxidável 1.4404 (316L)	Materiais listados na ficha.
Peso	113,5 g	Peso informado no dataset; o anúncio apresenta valor arredondado de 114 g.

Displays e elementos de operação
Ajuste do ponto de comutação	Anel de ajuste	Elemento de ajuste manual especificado.
Display em operação	LED verde	Indicação de operação informada.
Status de chaveamento	LED amarelo	Indicação do estado de chaveamento informada.
Recurso do anúncio	Ajuste intuitivo do ponto de comutação	Característica descrita no anúncio e associada ao anel de ajuste.

Identificadores e dados comerciais técnicos
SKU / part number	VKV021	Identificador do produto.
GTIN	4021179245050	Código global de identificação informado.
NCM	9031.80.99	Classificação fiscal informada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída analógica de 4...20 mA para entrada compatível com loop/sinal de corrente; carga máxima especificada: 500 Ω.

• Saída de comutação PNP normalmente fechada para entrada digital compatível com PNP; corrente constante máxima da saída: 500 mA.

• Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector elétrico M12, 4 pinos, codificação A. Alimentação de 18...32 V DC. A ficha informa uma saída digital PNP normalmente fechada e uma saída analógica de 4...20 mA; conferir pinagem no datasheet oficial antes da ligação.

Processo Montagem mecânica por rosca M8 x 1,25. Não é informada conexão de processo para fluido ou tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica que aceita sinal de 4...20 mA e carga total de até 500 Ω	✓	A ficha especifica saída analógica de 4...20 mA e carga máxima de 500 Ω.
Entrada digital compatível com saída PNP normalmente fechada, dentro do limite de corrente da saída	✓	O tipo de saída é PNP normalmente fechada e a corrente constante máxima informada é 500 mA; validar também os requisitos do controlador.
Alimentação em corrente contínua entre 18 e 32 V	✓	Esse é o intervalo de tensão de operação especificado.
Aplicação com necessidade de protocolo de rede ou comunicação digital	✗	A ficha descreve saídas analógica e de comutação, sem indicar protocolo de rede.
Instalação que exige rosca diferente de M8 x 1,25 sem adaptação mecânica validada	✗	A montagem especificada é M8 x 1,25; não há informação de adaptador ou compatibilidade com outra rosca.
Aplicação que exige medição multieixo ou faixa fora de 0...25 mm/s (RMS) e 10...1000 Hz	✗	O sensor é de um eixo e os limites de medição informados são 0...25 mm/s (RMS) e 10...1000 Hz.

INSTALAÇÃO

Como instalar o IFM VKV021 — Monitor de vibração, 0...25 mm/s (RMS), 10...1000 Hz, saída PNP normalmente fechada e analógica 4...20 mA

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM VKV021 em português (Datasheet) Desenho dimensional IFM VKV021 (Desenho Dimensional)
