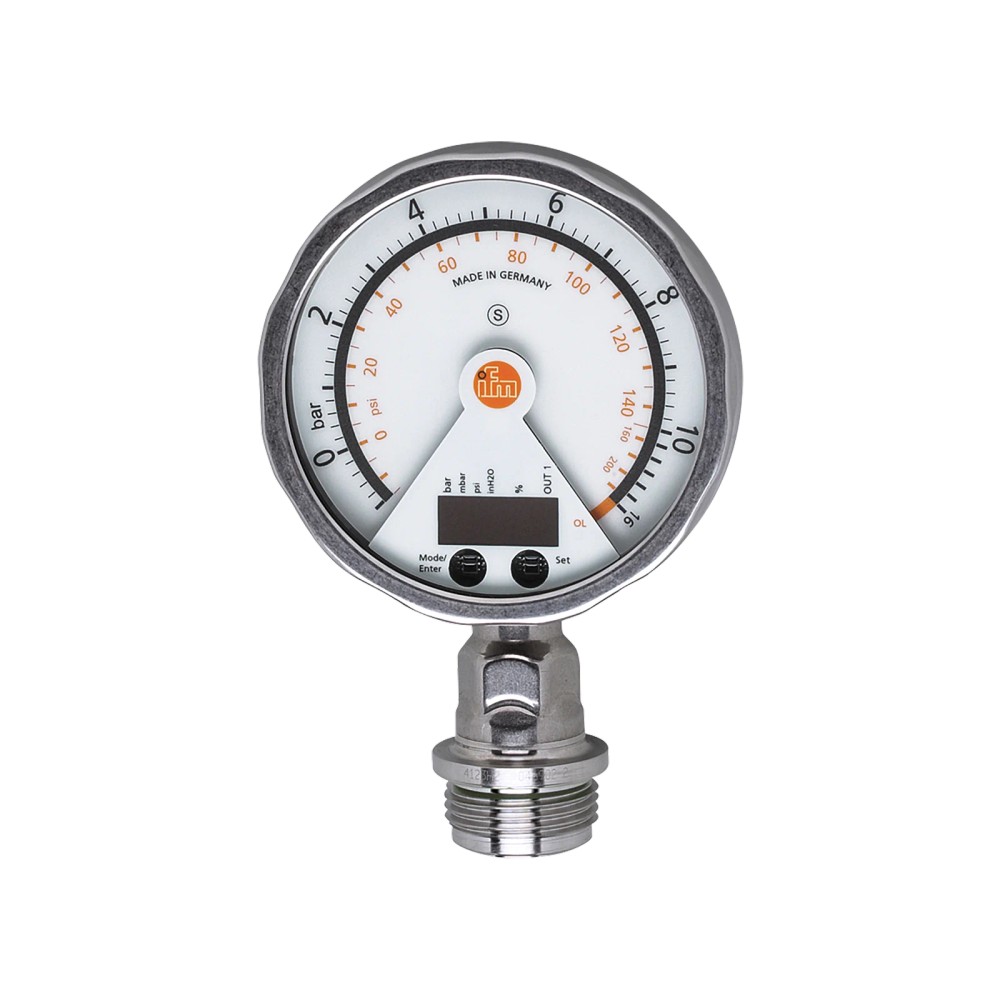

Sobre o Sensor de Pressão ifm PG2794, alinhamento frontal, -1 a 10 bar, saída analógica e de comutação
O ifm PG2794 é um sensor de pressão para medição de pressão relativa e vácuo, com montagem faceada. Foi especificado para aplicações na indústria alimentícia e de bebidas e oferece saída analógica de 4...20 mA, além de uma saída de comutação. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario; a conexão elétrica é M12x1. O modelo consta como descontinuado, com PG1704 indicado como produto alternativo no catálogo fornecido; confirme a substituição e a compatibilidade antes da compra.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | PG2794 |
| Faixa de medição | -1 a 10 bar (-14,5 a 145 psi) |
| Tipo de pressão | Pressão relativa e vácuo |
| Saídas | 1 saída analógica 4...20 mA e 1 saída de comutação |
| Conexão de processo | G 1 externa, Aseptoflex Vario |
| Conexão elétrica | M12x1, 4 contatos |
| Alimentação | 18...32 V DC |
| Proteção do invólucro | IP 67; IP 69K |
| Temperatura do fluido | -25...125 °C; até 145 °C por no máximo 1 h |
| Estado do modelo | Descontinuado; alternativa indicada no catálogo: PG1704 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de medição de pressão relativa ou vácuo dentro da faixa de -1 a 10 bar, com conexão de processo G 1 externa Aseptoflex Vario.
- Montagem faceada em aplicações da indústria alimentícia e de bebidas, conforme a aplicação indicada no catálogo.
- Sistemas que aceitem alimentação de 18...32 V DC, saída analógica 4...20 mA e uma saída de comutação.
⚠ Considere outro se precisa de:
- Não selecione se a faixa necessária exceder -1 a 10 bar; verifique também os limites de resistência à pressão informados na ficha.
- Não conecte diretamente a uma entrada que não aceite sinal de corrente 4...20 mA ou a saída de comutação sem conferir a configuração elétrica e o esquema do fabricante.
- Não trate uma conexão G 1 convencional como intercambiável com a conexão Aseptoflex Vario: confirme a geometria de vedação e a montagem faceada requeridas.
- O modelo está indicado como descontinuado; confirme disponibilidade e se o PG1704 atende à aplicação antes de especificar uma substituição.
APLICAÇÕES E USO
- Aplicação indicada no catálogo: montagem faceada para medição de pressão na indústria alimentícia e de bebidas; a ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos.
- Possibilidade de uso em circuitos de pressão relativa ou vácuo dentro da faixa especificada, desde que o processo utilize conexão G 1 Aseptoflex Vario, alimentação de 18...32 V DC e sinais compatíveis com as saídas do sensor.
- A temperatura do fluido deve permanecer entre -25 e 125 °C; 145 °C é permitido somente por até 1 h. A temperatura ambiente informada é -25...80 °C.
- A adequação aos fluidos depende da compatibilidade dos materiais em contato com o meio e das condições reais do processo; consulte o fabricante quando houver dúvidas sobre compatibilidade química ou limpeza.
COMO ESCOLHER
Antes de comprar o Sensor de Pressão ifm PG2794, alinhamento frontal, -1 a 10 bar, saída analógica e de comutação, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e estado do produto | ||
|---|---|---|
| Marca | ifm / ifm electronic | Fabricante indicado nos dados do produto. |
| Modelo e SKU | PG2794 | Identificação do modelo. |
| GTIN | 4021179310741 | Código global de identificação informado. |
| Part number | PG2794 | Código de peça do fabricante. |
| Categoria | Sensor de pressão | Classificação do produto. |
| Origem | Germany | País de origem informado nos dados básicos. |
| Estado | Artigo descontinuado; produto alternativo indicado: PG1704 | Status registrado no catálogo fornecido; confirme a substituição junto ao fabricante. |
| NCM | 9026.20.90 | Classificação fiscal informada. |
| Aplicação e medição | ||
|---|---|---|
| Tipo de produto | Sensor de pressão de alinhamento frontal com exibição analógica | Descrição funcional do catálogo. |
| Aplicação indicada | Montagem faceada para a indústria alimentícia e de bebidas | Aplicação registrada no catálogo do produto. |
| Tipo de medição | Pressão relativa e vácuo | Tipos de pressão indicados na ficha. |
| Meios | Meios pastosos e sólidos; fluidos líquidos e gasosos | Meios listados no catálogo; confirme compatibilidade química e condições do processo. |
| Faixa de medição e pressão | ||
|---|---|---|
| Faixa de medição | -1...10 bar / -14,5...145 psi | Faixa nominal informada para medição. |
| Ponto de comutação SP | -0,98...16 bar / -14,2...232 psi | Intervalo de ajuste informado; consulte o datasheet para condições e configuração. |
| Ponto de retorno RP | -1...15,98 bar / -14,5...231,8 psi | Intervalo de ajuste informado; consulte o datasheet para condições e configuração. |
| Resistência à pressão | 50 bar / 725 psi / 5 MPa | Limite de resistência informado; não representa a faixa normal de medição. |
| Pressão mínima de ruptura | 150 bar / 2175 psi / 15 MPa | Valor mínimo de pressão de ruptura informado; não usar como pressão operacional. |
| MAWP CRN | 50 bar | Valor registrado no catálogo; verifique aplicabilidade conforme instalação e certificação requeridas. |
| Saídas e funções | ||
|---|---|---|
| Quantidade de saídas digitais | 1 | Quantidade informada na ficha. |
| Quantidade de saídas analógicas | 1 | Quantidade informada na ficha. |
| Sinal analógico | 4...20 mA, invertível e com escala ajustável | Saída de corrente configurável conforme dados do produto. |
| Pontos do sinal analógico | Inicial: -1...13,5 bar / -14,5...195,7 psi; final: 1,5...16 bar | Intervalos de configuração informados para os pontos inicial e final. |
| Função de saída de comutação | Abertura/fechamento, parametrizável | Função configurável indicada pelo fabricante. |
| Função elétrica | PNP/NPN | Tipo de saída de comutação registrado no catálogo; confirme configuração e ligação no datasheet. |
| Corrente máxima da saída de comutação DC | 250 mA | Limite elétrico informado para a saída. |
| Frequência de comutação DC | 50 Hz | Frequência máxima indicada nos dados do produto. |
| Queda de tensão máxima da saída de comutação DC | 2 V | Valor máximo especificado para a saída de comutação. |
| Proteção contra curto-circuito | Sim, por impulso | Proteção indicada para a saída; não elimina a necessidade de ligação correta. |
| Proteção contra sobrecarga | Sim | Proteção indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção elétrica informada. |
| Dados elétricos e ligação | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 70 mA a 24 V | Consumo indicado à tensão de referência de 24 V. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Conector elétrico especificado. |
| Revestimento dos contatos | Contatos banhados a ouro | Característica especial indicada na ficha. |
| Classe de proteção elétrica | III | Classe de proteção informada pelo fabricante. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Condição de ensaio indicada para o valor. |
| Carga máxima | (Ub - 10 V) / 20 mA Ω | Expressão de carga registrada nos dados fornecidos; consulte o datasheet para interpretação e aplicação. |
| Watchdog integrado | Sim | Função informada no catálogo. |
| Precisão e resposta | ||
|---|---|---|
| Repetibilidade | < ± 0,1 % de duração | Valor transcrito do catálogo; confirme a definição e as condições no datasheet. |
| Precisão do ponto de ajuste | < ± 0,2 % de duração, turn down 1:1 | Condição de relação de escala 1:1 indicada. |
| Tempo de resposta | < 10 ms | Tempo informado para resposta do sensor. |
| Retardo de prontidão | 6 s | Tempo informado até o sensor estar pronto. |
| Conexão de processo e materiais | ||
|---|---|---|
| Conexão de processo | G 1 rosca externa com cone de vedação Aseptoflex Vario | Interface mecânica de processo especificada. |
| Montagem | Alinhamento frontal / faceada | Configuração de montagem indicada para o produto. |
| Material em contato com o fluido | Aço inoxidável 1.4435 (316L), Ra < 0,4 µm / Rz = 4 µm; cerâmica 99,9 % Al2O3; PTFE | Materiais e acabamento superficial informados para as partes em contato com o fluido. |
| Materiais do corpo | 1.4404 (aço inoxidável 316L), PA, FKM e PTFE | Materiais registrados no catálogo para o corpo e componentes. |
| Material do visor | Vidro de segurança laminado, 4 mm | Material e espessura informados para o visor. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP 67; IP 69K | Classes de proteção declaradas; instalação e conexão devem seguir as instruções do fabricante. |
| Temperatura ambiente | -25...80 °C | Faixa de temperatura ambiente informada. |
| Temperatura do fluido | -25...125 °C; 145 °C por no máximo 1 h | Limite de temperatura do fluido e condição temporária especificados. |
| Temperatura de armazenamento | -40...100 °C | Faixa de armazenamento informada. |
| Ciclos mínimos de pressão | 100 milhões | Número de ciclos registrado no catálogo; condições de ensaio não detalhadas nos dados fornecidos. |
| MTTF | 100 anos | Valor registrado no catálogo; não equivale a período de garantia nem à vida útil assegurada em qualquer condição. |
| Dimensões e massa | ||
|---|---|---|

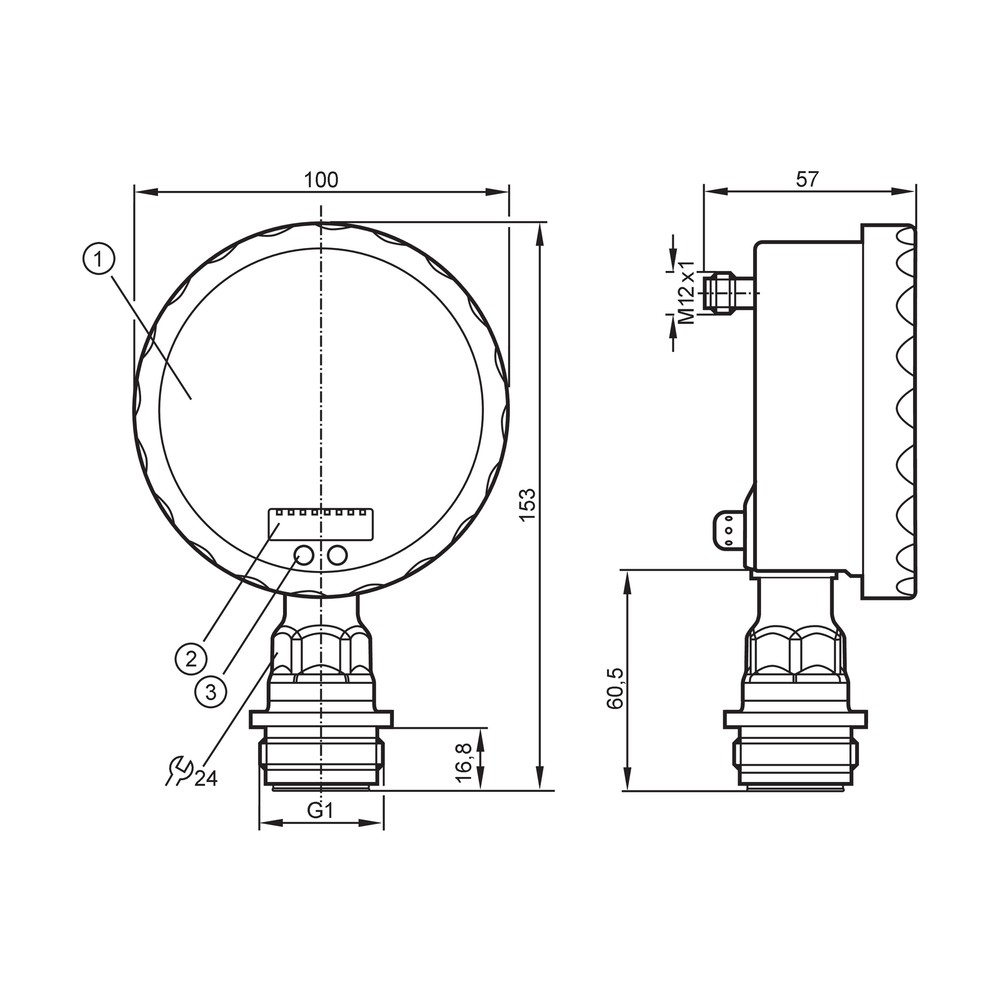

| Dimensões | 153 x 100 x 57 mm | Dimensões registradas no catálogo; altura total informada como 153 mm, diâmetro da carcaça como 100 mm e profundidade como 57 mm. |
| Diâmetro da carcaça | 100 mm | Dimensão informada nos dados básicos. |
| Altura total | 153 mm | Dimensão informada nos dados básicos. |
| Profundidade da carcaça | 57 mm | Dimensão informada nos dados básicos. |
| Peso | 520,1 g | Massa registrada no catálogo. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada analógica de controlador compatível com sinal de corrente 4...20 mA, com alimentação dentro de 18...32 V DC | ✓ | A ficha especifica saída analógica 4...20 mA e tensão de operação de 18...32 V DC; confirme a ligação e a configuração conforme o datasheet. |
| Entrada de controle que aceite a saída de comutação PNP/NPN do sensor | ✓ | A ficha informa função elétrica PNP/NPN e uma saída de comutação; valide o tipo de entrada e a configuração elétrica do circuito. |
| Processo com conexão G 1 externa e interface de vedação Aseptoflex Vario para montagem faceada | ✓ | Essa é a conexão de processo informada para o modelo. |
| Processo que exige faixa fora de -1 a 10 bar | ✗ | A faixa de medição especificada para o produto é -1 a 10 bar; a ficha não permite afirmar que ele mede fora desse intervalo. |
| Instalação que requer protocolo digital de comunicação | ✗ | Os dados fornecidos identificam saídas analógica 4...20 mA e de comutação, mas não especificam protocolo digital. |
| Fluido acima de 125 °C em operação contínua | ✗ | A temperatura de fluido especificada é -25...125 °C; 145 °C é permitido somente por no máximo 1 h. |
INSTALAÇÃO
Como instalar o Sensor de Pressão ifm PG2794, alinhamento frontal, -1 a 10 bar, saída analógica e de comutação
- Confirme que a faixa de pressão e as temperaturas do processo estão dentro dos limites informados para o sensor.
- Verifique se o ponto de montagem aceita rosca externa G 1 com cone de vedação Aseptoflex Vario e instalação faceada.
- Confira a compatibilidade dos materiais em contato com o fluido com o meio do processo antes da montagem.
- Instale o sensor e a vedação conforme as instruções do fabricante; não force o encaixe em uma conexão de geometria diferente.
- Conecte o conector M12x1 de 4 contatos ao circuito adequado, respeitando alimentação, pinagem e esquema elétrico do datasheet.
- Configure e verifique a saída de corrente e a saída de comutação no sistema, confirmando os valores esperados antes de colocar o processo em operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A saída analógica não acompanha a pressão aplicada. | Alimentação fora da faixa, ligação incorreta do circuito 4...20 mA ou parâmetros de escala configurados de modo incompatível com a aplicação. | Meça a alimentação nos terminais conforme o esquema do fabricante e confira a ligação da saída e os pontos inicial e final configurados. |
| A saída de comutação não muda de estado no ponto esperado. | Ponto de comutação ou retorno configurado fora do esperado, ou incompatibilidade entre a saída PNP/NPN e a entrada conectada. | Confira os parâmetros SP/RP e a configuração da saída; compare o tipo elétrico com a entrada do controlador e verifique o esquema do datasheet. |
| Há vazamento ou instabilidade após a montagem. | Interface de vedação incompatível, montagem que não corresponde à conexão Aseptoflex Vario ou instalação fora das instruções do fabricante. | Inspecione a interface de processo e confirme a rosca G 1, o cone de vedação Aseptoflex Vario e a montagem faceada. |
| A leitura apresenta desvio ou o sensor deixa de operar após exposição térmica. | Temperatura do fluido ou ambiente fora dos limites especificados, ou exposição a 145 °C por período superior ao máximo informado. | Registre as temperaturas reais do fluido e do ambiente e compare-as com os limites contínuos e temporários da ficha. |
