Transmissor de Temperatura IFM TA2511

Pré-visualizar: TA2511 IFM - Transmissor de Temperatura IFM Medição em fluidos IO-Link 4-20mA 50mm

TA2511 IFM - Transmissor de Temperatura IFM Medição em fluidos IO-Link 4-20mA 50mm

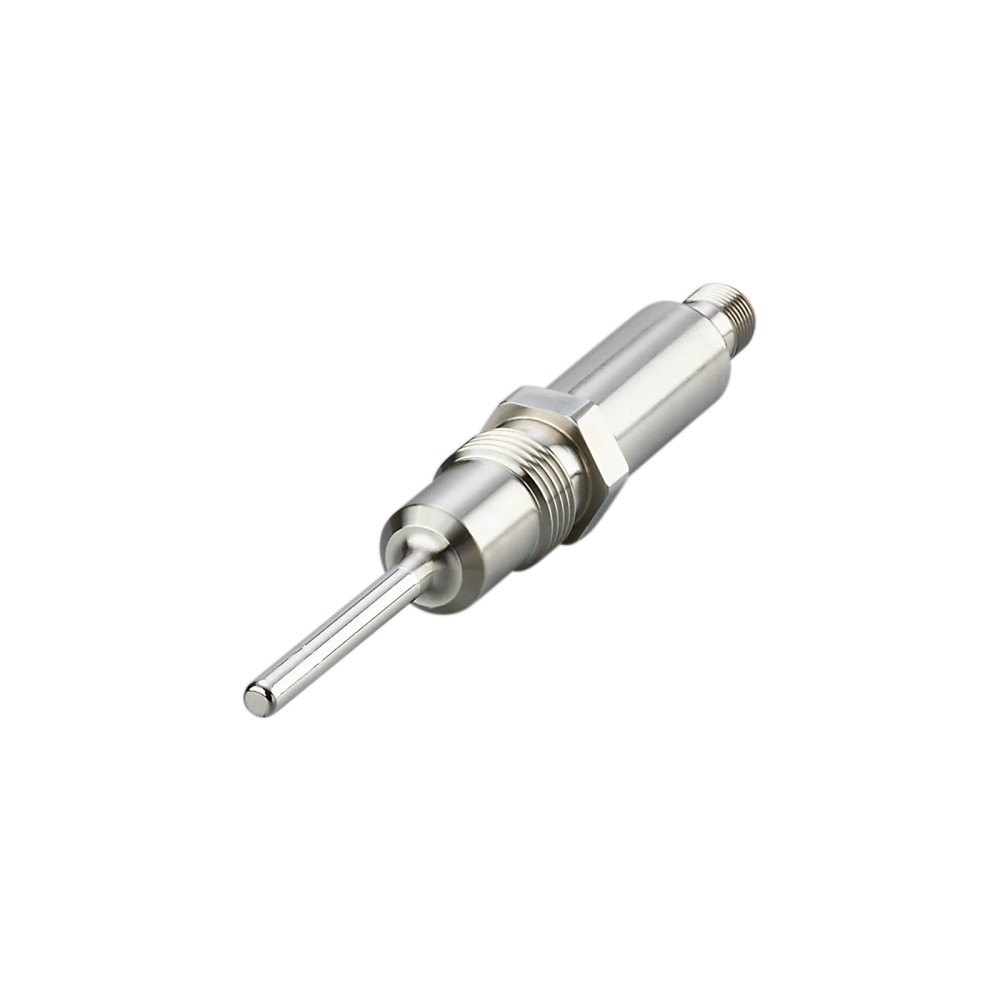

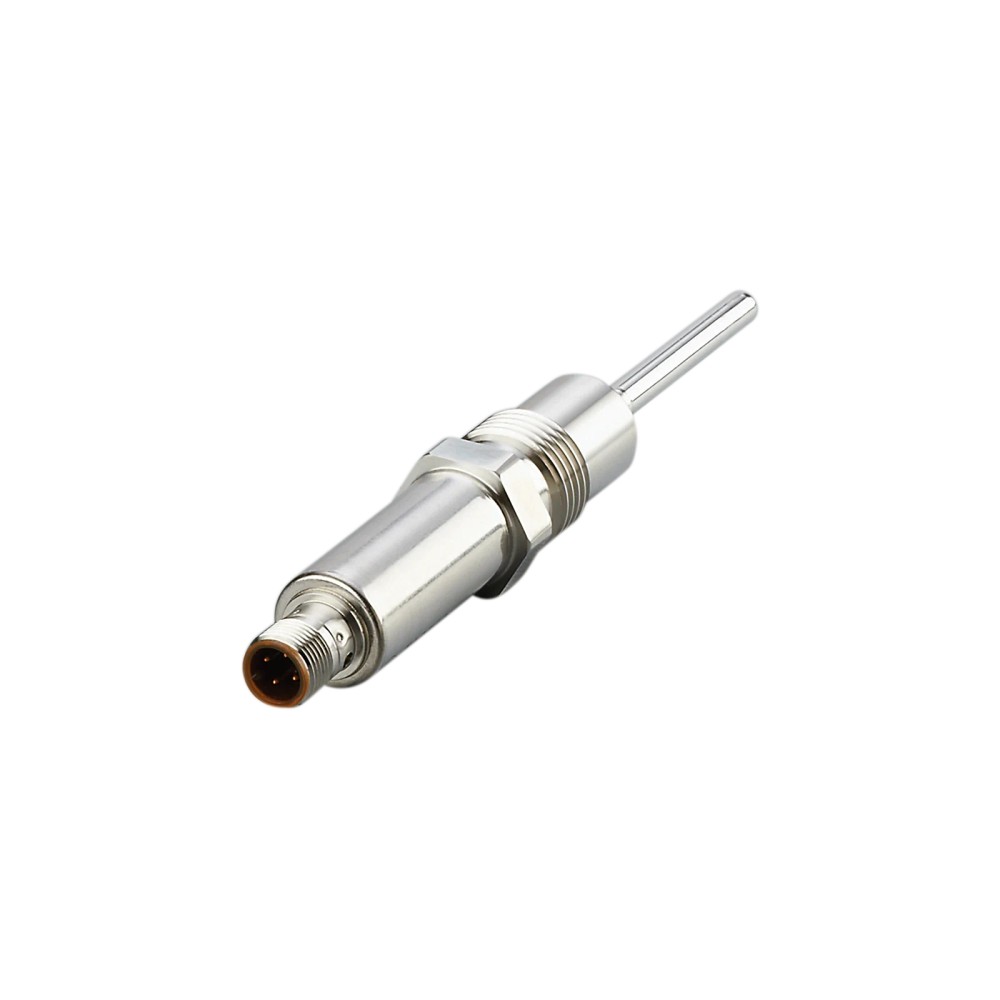

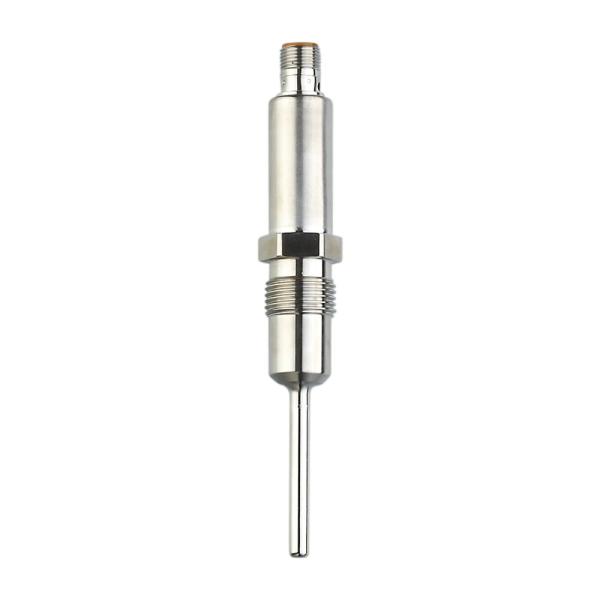

Imagem meramente ilustrativa

R$ 2.401,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2511
EAN: 4021179311519
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TA2511 IFM - Transmissor de Temperatura IFM Medição em fluidos IO-Link 4-20mA 50mm"

Destaques do Produto

Faixa de medição

-50 a 200 °C

Comprimento de instalação

50 mm

Conexão de processo

G 1/2 externa com cone de vedação

Saídas

Analógica 4–20 mA e IO-Link

Conexão elétrica

M12 A-coded, 4 contatos

Pressão máxima indicada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura IFM TA2511, IO-Link e saída analógica 4–20 mA, sonda de 50 mm

O IFM TA2511 é um transmissor de temperatura para medição em fluidos líquidos e gasosos. Possui elemento Pt 1000 classe A, comunicação IO-Link e saída analógica de 4–20 mA. A faixa de medição é de -50 a 200 °C, com conexão de processo G 1/2 e resistência à pressão de 160 bar. A configuração de fábrica é de -10 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TA2511
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50 a 200 °C
Ajuste de fábrica	-10 a 150 °C
Sinal de saída	Analógico 4–20 mA e IO-Link
Conexão de processo	G 1/2 externa, cone de vedação
Comprimento da sonda	50 mm
Resistência à pressão	160 bar / 16 MPa
Conexão elétrica	M12, codificação A, 4 contatos
Proteção do invólucro	IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos e gasosos, dentro da faixa de -50 a 200 °C e dos limites de pressão especificados.
Instalações que utilizem conexão de processo G 1/2 externa com cone de vedação e sonda de instalação de 50 mm.
Sistemas que recebam sinal analógico de 4–20 mA ou comunicação IO-Link, respeitando a alimentação de 18–32 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando o processo exigir medição fora da faixa especificada de -50 a 200 °C.
Não selecionar para instalação cuja conexão de processo não seja compatível com G 1/2 externa com cone de vedação, sem adaptação mecânica validada.
Não utilizar quando pressão, temperatura ambiente ou requisitos de conexão elétrica ultrapassarem os limites declarados para o TA2511.

APLICAÇÕES E USO

Uso comprovado pela ficha: medição de temperatura em fluidos líquidos e gasosos. A aplicação deve respeitar a faixa de -50 a 200 °C, a temperatura ambiente de -25 a 80 °C e a resistência à pressão especificada de 160 bar.
Possibilidade de integração: sistemas com entrada analógica de 4–20 mA ou mestre IO-Link compatível com os dados de comunicação indicados. A compatibilidade do sistema completo depende da alimentação, da carga elétrica e das conexões instaladas.
A ficha não identifica setores industriais específicos nem composição química compatível dos fluidos; confirme a compatibilidade do material molhado com o meio e as condições do processo junto ao fabricante.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura IFM TA2511, IO-Link e saída analógica 4–20 mA, sonda de 50 mm, verifique estes pontos:

Escolha o TA2511 quando

A aplicação exigir medição de temperatura em fluido líquido ou gasoso, sonda de 50 mm, conexão G 1/2 externa com cone de vedação e integração por 4–20 mA ou IO-Link. Verifique também a faixa de processo, a pressão e a alimentação disponíveis.

Avalie outra configuração quando

A faixa de processo necessária estiver fora de -50 a 200 °C, a conexão mecânica requerida não corresponder à G 1/2 especificada ou o sistema não aceitar nenhuma das interfaces de saída informadas. A ficha não identifica modelos alternativos; confirme a seleção no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Identificação do produto na ficha técnica.
Substâncias	Fluidos líquidos e gasosos	Meios indicados para medição.
Modelo	TA2511	Referência do produto.
Marca	IFM	Fabricante informado no anúncio.

Elemento e faixa de medição
Elemento de medição	1 x Pt 1000; conforme DIN EN 60751, classe A	Elemento sensor e referência de classe declarados.
Alcance de medição	-50 a 200 °C	Limites da faixa de medição.
Ajuste de fábrica	-10 a 150 °C	Configuração de fábrica; não equivale à faixa total de medição.
Comprimento da sonda L	50 mm	Comprimento da parte de medição indicado.
Comprimento de instalação EL	50 mm	Comprimento de instalação especificado.
Diâmetro da sonda	6 mm	Dimensão da sonda.

Dados elétricos e alimentação
Tensão de operação	18 a 32 V DC	Limites declarados para alimentação.
Consumo de corrente	< 50 mA	Consumo especificado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e desempenho analógico
Corrente da saída analógica	4 a 20 mA	Tipo e intervalo do sinal analógico.
Quantidade de saídas analógicas	1	Número de saídas analógicas.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão conforme a expressão indicada pelo fabricante; MS refere-se à escala de medição.
Resolução da saída analógica	0,04 K	Resolução declarada para a saída analógica.
Carga máxima	250 Ω entre 18 e 19 V; 300 Ω entre 19 e 32 V	A carga admissível varia conforme a tensão de operação.

Interface de comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão de protocolo informada.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo informado.
DeviceID	847	Identificador informado para o dispositivo.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de comunicação declarados.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo informado para o ciclo do processo.

Precisão, desvios e resposta
Coeficiente de temperatura	0,1 % de duração / 10 K	Coeficiente conforme a expressão da ficha técnica.
Tempo dinâmico de resposta T05 / T09	< 0,5 s / < 2 s	Tempos de resposta declarados para T05 e T09.
Retardo de prontidão	2 s	Tempo declarado até a prontidão.

Conexões de processo e resistência
Conexão de processo	Rosca externa G 1/2 com cone de vedação	Interface mecânica para instalação no processo.
Resistência à pressão	160 bar / 16 MPa	Limite de pressão declarado.
MAWP em aplicações segundo CRN	160 bar	Pressão máxima de trabalho declarada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Resistência ao vácuo informada.
Torque máximo de aperto	30 a 50 Nm	Intervalo de torque indicado para aperto.

Conexão elétrica e saída
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e número de contatos declarados.

Materiais e superfície
Materiais em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido	Material e acabamento da superfície em contato com o meio.
Materiais de construção	1.4404 (aço inoxidável 316L), PEI e FKM	Materiais informados para a construção do produto.
Característica da superfície Ra/Rz	Ra < 0,8 μm	Rugosidade superficial declarada.
Material	Aço inoxidável	Material indicado nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente de operação.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento declarados.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados pelo fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Ensaio de resistência a choques especificado.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (10 a 2000 Hz)	Ensaio de resistência a vibrações especificado.
EMC	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas de compatibilidade eletromagnética declaradas.

Dados mecânicos
Formato do anúncio	Cilíndrico, com haste de medição e rosca de montagem	Descrição do formato fornecida nos dados do anúncio.
Diâmetro do invólucro	18,7 mm	Dimensão indicada no conjunto de dados do produto.
Comprimento total	148,8 mm	Dimensão total indicada no conjunto de dados do produto.
Peso	181,5 g	Massa indicada no conjunto de dados do produto.
Acabamento	Metálico polido	Acabamento indicado nos dados básicos do anúncio.
Certificado UL	Número de aprovação UL K002	Identificação de aprovação informada na ficha.
MTTF	334 anos	Valor informado no conjunto de dados; não representa período de garantia.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 847; modo COM2, 38,4 kBaud.

• Saída analógica de corrente 4–20 mA.

Conexões

Elétrica Conector M12 circular, codificação A, 4 contatos. Alimentação de 18–32 V DC. Consulte o datasheet do fabricante para identificar a atribuição dos pinos; não conectar com base apenas no formato do conector.

Processo Rosca externa G 1/2 com cone de vedação. A compatibilidade mecânica depende da correspondência da conexão e da vedação do ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou sistema de aquisição com entrada de corrente 4–20 mA, alimentação compatível e carga dentro do limite informado.	✓	O TA2511 oferece saída analógica de 4–20 mA; a carga máxima depende da tensão de operação: 250 Ω entre 18 e 19 V e 300 Ω entre 19 e 32 V.
Mestre IO-Link compatível com revisão 1.1 e perfil indicado, com conexão elétrica M12 adequada.	✓	A ficha informa IO-Link revisão 1.1, perfil SSP 0, DeviceID 847 e COM2 a 38,4 kBaud.
Ponto de medição com conexão de processo G 1/2 externa com cone de vedação e pressão de processo dentro do limite declarado.	✓	A conexão mecânica informada é G 1/2 externa com cone de vedação e a resistência à pressão é 160 bar.
Processo que exija temperatura fora da faixa de -50 a 200 °C.	✗	A faixa de medição especificada para o TA2511 é de -50 a 200 °C.
Instalação que exija alimentação abaixo de 18 V DC ou acima de 32 V DC.	✗	A tensão de operação declarada é de 18 a 32 V DC.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura IFM TA2511, IO-Link e saída analógica 4–20 mA, sonda de 50 mm

Confirme que a faixa de temperatura, a pressão e a temperatura ambiente do ponto de medição estão dentro dos limites especificados.
Verifique se o ponto de instalação possui conexão G 1/2 externa compatível com cone de vedação e se a sonda de 50 mm atende à profundidade requerida.
Confira a compatibilidade dos materiais em contato com o fluido com o meio do processo; a ficha informa aço inoxidável 1.4404 / 316L eletropolido.
Instale o transmissor respeitando o torque de aperto indicado de 30 a 50 Nm e os requisitos de vedação da conexão.
Conecte o M12 de 4 contatos a uma alimentação de 18 a 32 V DC e ao sistema de aquisição por 4–20 mA ou IO-Link; consulte o datasheet para a atribuição dos pinos.
Após energizar, valide a comunicação ou a leitura da saída e confira se o ajuste de fábrica de -10 a 150 °C atende à aplicação; configure conforme o sistema e as instruções do fabricante.

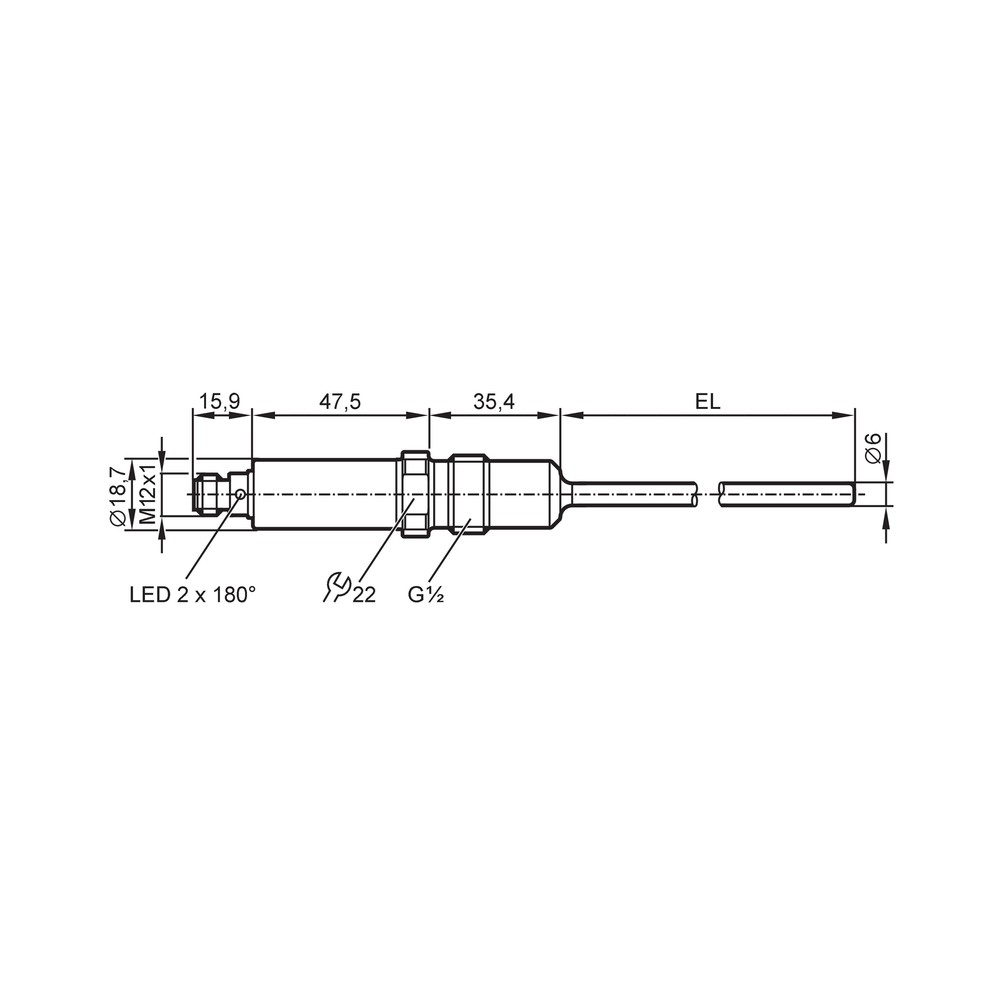

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de corrente no controlador.	Alimentação, ligação do circuito ou entrada de corrente incompatível com o sinal 4–20 mA.	Meça a alimentação no intervalo de 18 a 32 V DC, confira a ligação com o esquema oficial e verifique se a carga não excede 250 Ω entre 18 e 19 V ou 300 Ω entre 19 e 32 V.
O valor apresentado pelo sistema não corresponde à temperatura esperada.	Escalonamento ou faixa configurada no sistema diferente do ajuste de fábrica do transmissor.	Compare a configuração do canal com o ajuste de fábrica de -10 a 150 °C e consulte o fabricante para confirmar a parametrização aplicável.
O mestre não reconhece o sensor via IO-Link.	Configuração de comunicação, identificação do dispositivo ou conexão elétrica incompatível.	Confirme revisão IO-Link 1.1, perfil SSP 0, DeviceID 847, COM2 a 38,4 kBaud, alimentação e conexão M12; verifique a configuração no mestre.
Há vazamento ou instabilidade mecânica no ponto de montagem.	Conexão de processo, vedação ou torque de aperto inadequados para a montagem.	Confirme que a interface é G 1/2 externa com cone de vedação, inspecione a vedação e confira o torque de 30 a 50 Nm conforme a ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TA2511, português (Datasheet) Desenho dimensional TA2511 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TA2511 e para que serve?

É um transmissor de temperatura destinado à medição em fluidos líquidos e gasosos. Utiliza elemento Pt 1000 e disponibiliza sinal analógico de 4–20 mA e comunicação IO-Link.

Com quais sistemas de controle ele pode se comunicar?

Pode ser integrado a uma entrada analógica de 4–20 mA ou a um mestre IO-Link compatível. Para IO-Link, a ficha informa revisão 1.1, perfil SSP 0 e COM2 a 38,4 kBaud.

O produto acompanha cabo, conector ou adaptador?

A ficha fornecida não informa acessórios inclusos. O transmissor possui conexão elétrica M12 de 4 contatos, mas isso não confirma a inclusão de cabo ou conector avulso.

Posso usar o TA2511 em um processo acima de 200 °C?

Não: a faixa de medição informada termina em 200 °C. Para temperaturas superiores, selecione um produto cuja faixa declarada atenda ao processo.

Ele serve em uma conexão de processo diferente de G 1/2?

A conexão declarada é G 1/2 externa com cone de vedação. A ficha não confirma compatibilidade direta com outras roscas; qualquer adaptação deve ser validada mecanicamente para a aplicação.

A saída está em 4 mA ou sem sinal; o que verifico antes de trocar o sensor?

Verifique primeiro a alimentação de 18–32 V DC, a ligação do circuito e a carga conectada. Confirme também que a entrada do controlador está configurada para corrente 4–20 mA.

O IO-Link não identifica o transmissor; preciso substituir a peça?

Antes de substituir, confira a configuração do mestre e os parâmetros informados para o dispositivo: revisão 1.1, perfil SSP 0, DeviceID 847 e COM2 a 38,4 kBaud. Verifique também alimentação e conexão M12.

Devo comprar um kit ou somente o transmissor?

A ficha descreve o TA2511 como transmissor e não lista acessórios incluídos ou um kit. Se a instalação exigir cabo, mestre IO-Link ou componentes de montagem adicionais, confirme esses itens separadamente com o fornecedor.

Como escolher entre a saída 4–20 mA e IO-Link na instalação?

Use a interface aceita pelo sistema de controle: a saída analógica requer entrada de corrente e respeito à carga máxima conforme a tensão; a integração IO-Link requer um mestre compatível. O produto informa ambas as interfaces.

Que cuidados devo ter na instalação mecânica e elétrica?

Confirme a conexão G 1/2 com cone de vedação, aplique o torque indicado de 30–50 Nm e utilize alimentação de 18–32 V DC. Para a pinagem do M12, consulte o datasheet oficial, pois a ficha resumida não detalha a atribuição dos contatos.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de temperatura usado pelo transmissor; a ficha especifica um elemento conforme DIN EN 60751, classe A. (Ref.: Elemento de medição)

IO-Link

Interface de comunicação digital indicada para integração do transmissor com um mestre compatível. (Ref.: Interface de comunicação, revisão 1.1)

4–20 mA

Sinal analógico de corrente disponibilizado pelo transmissor para sistemas de aquisição compatíveis. (Ref.: Corrente da saída analógica)

G 1/2 com cone de vedação

Conexão mecânica de processo especificada para montagem do transmissor. (Ref.: Conexão de processo)

IP67 / IP68 / IP69K

Graus de proteção declarados para o invólucro; a ficha identifica essas classificações sem detalhar condições adicionais de ensaio ou instalação. (Ref.: Grau de proteção)
