Sensor de Pressão IFM PI2794 - Faceado e IO-Link

Pré-visualizar: PI2794 IFM - Sensor de Pressão ifm Indústria Alimentícia Faceado, Display, IO-Link

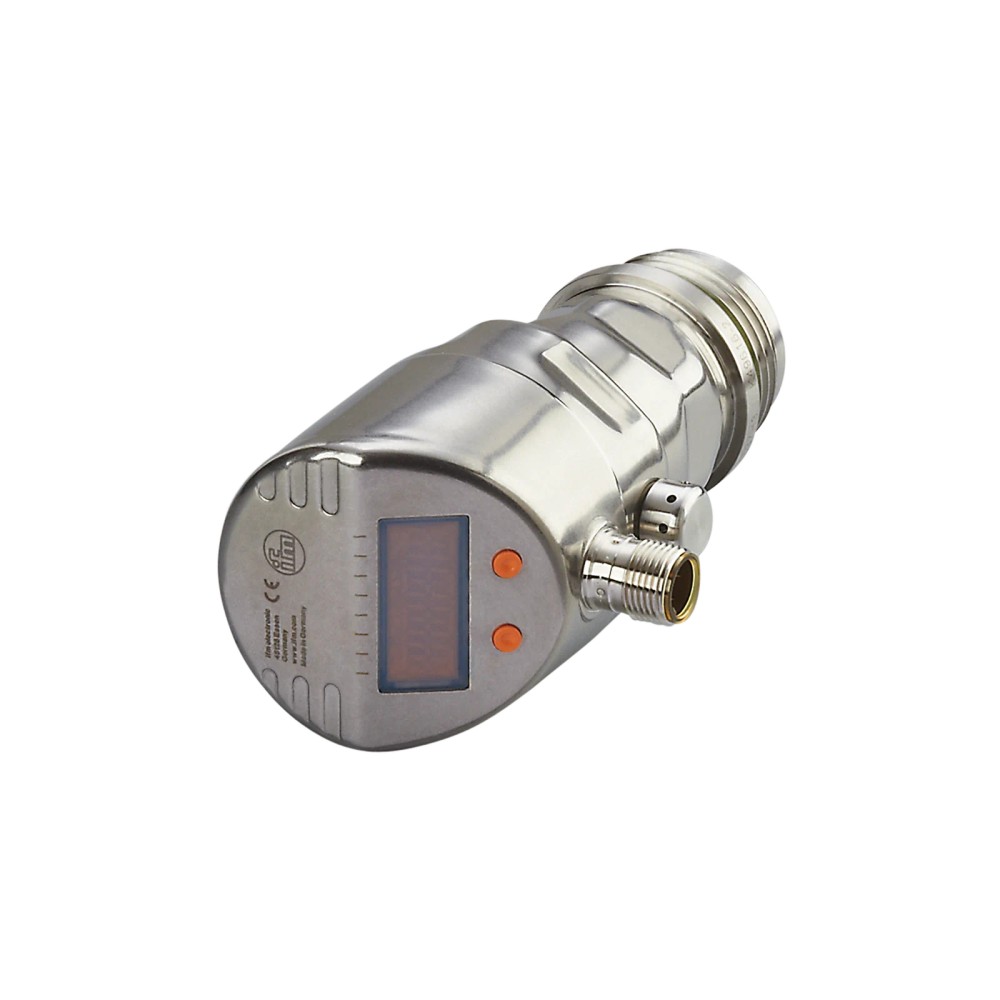

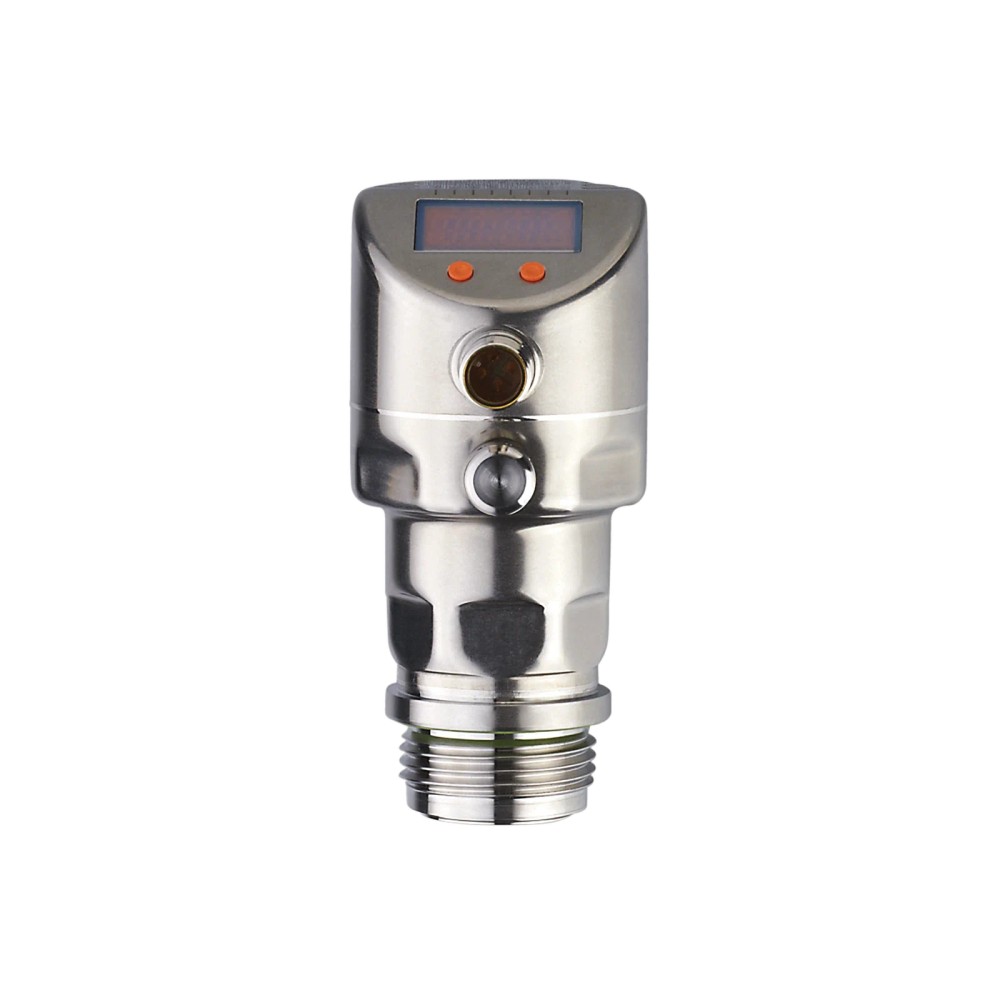

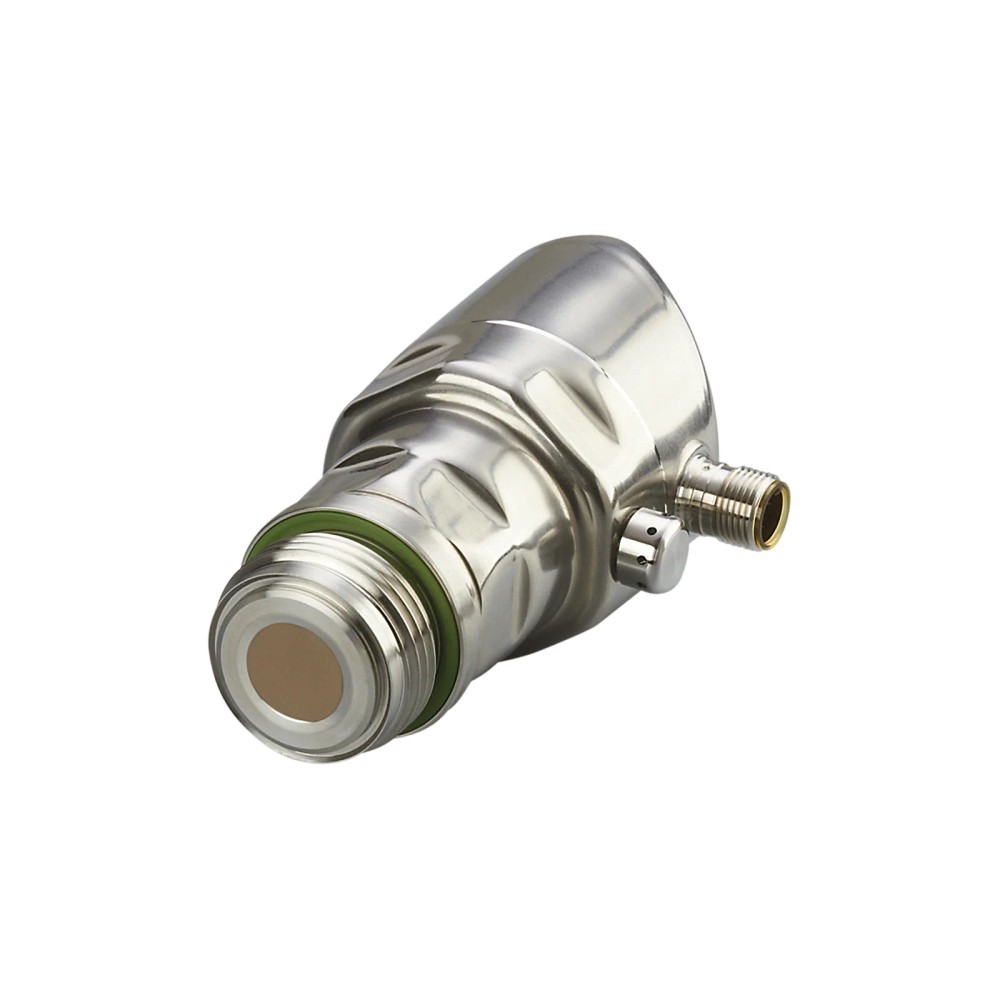

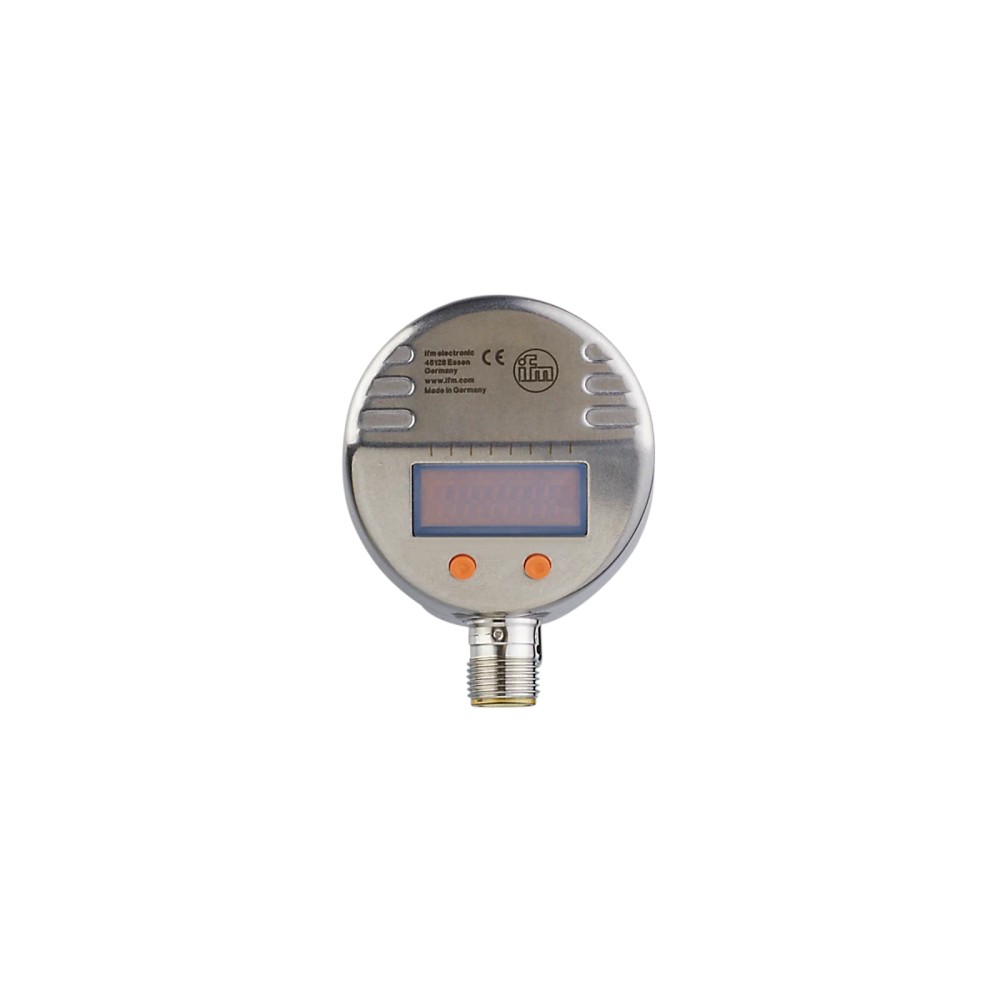

PI2794 IFM - Sensor de Pressão ifm Indústria Alimentícia Faceado, Display, IO-Link

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2794
EAN: 4021179244251
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI2794 IFM - Sensor de Pressão ifm Indústria Alimentícia Faceado, Display, IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Conexão de processo

G 1 Aseptoflex Vario

Saída analógica

4–20 mA, invertível e com escala ajustável

Comunicação

IO-Link, revisão 1.0; modo SIO disponível

Conexão elétrica

M12 A, 4 contatos

Temperatura do fluido

-25 a 125 °C; 145 °C por até 1 hora

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PI2794, faceado frontalmente, com display digital, saída 4–20 mA e IO-Link

O ifm PI2794 é um sensor de pressão para aplicações de montagem faceada, indicado no anúncio para a indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa de -1 a 10 bar. Possui display integrado, conexão de processo G 1 Aseptoflex Vario e saídas de comutação, analógica 4–20 mA e IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	PI2794
Faixa de medição	-1 a 10 bar; -14,5 a 145 psi; -0,1 a 1 MPa
Tipo de pressão	Pressão relativa e vácuo
Montagem	Faceada frontalmente
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Saídas	2 digitais e 1 analógica; sinal de comutação, 4–20 mA e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18–32 V DC em 3 fios; 20–32 V DC em 2 fios
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 hora
Proteção	IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de pressão faceada na indústria alimentícia e de bebidas, conforme aplicação informada na ficha.
Medição de pressão relativa ou vácuo dentro da faixa de -1 a 10 bar.
Instalações que utilizem conexão de processo G 1 externa com cone de vedação Aseptoflex Vario e conexão elétrica M12 A de 4 contatos.
Sistemas que recebam saída de comutação, sinal analógico 4–20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não especificar para processo cuja pressão ultrapasse a faixa de medição de -1 a 10 bar sem validar os limites de resistência e a aplicação no datasheet.
Não assumir compatibilidade com conexões de processo diferentes de G 1 Aseptoflex Vario sem adaptador ou validação mecânica.
Não usar com alimentação fora das faixas indicadas: 18–32 V DC em 3 fios ou 20–32 V DC em 2 fios.
Não manter o fluido acima de 125 °C por operação contínua; 145 °C é permitido por no máximo 1 hora, conforme a ficha.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de pressão em montagem faceada para a indústria alimentícia e de bebidas; validar conexão, fluido e condições de processo antes da instalação.
Medição de pressão relativa ou vácuo em processos dentro da faixa de -1 a 10 bar, com leitura pelo display integrado ou transmissão por saída configurada.
Integração em sistemas com entrada de corrente 4–20 mA ou IO-Link compatível com revisão 1.0, COM2 e porta master classe A.
Uso com meios pastosos e sólidos ou fluidos líquidos e gasosos é listado no cadastro; a adequação ao meio específico depende da compatibilidade dos materiais e das condições informadas no datasheet.
A temperatura do fluido pode atingir 145 °C por no máximo 1 hora; a ficha não indica esse valor como regime contínuo.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PI2794, faceado frontalmente, com display digital, saída 4–20 mA e IO-Link, verifique estes pontos:

Escolha o PI2794 quando

A instalação exigir montagem faceada, conexão G 1 Aseptoflex Vario, medição de pressão relativa ou vácuo entre -1 e 10 bar e leitura local pelo display, com possibilidade de sinal 4–20 mA, comutação ou IO-Link.

Avalie outra configuração quando

A conexão mecânica de processo não for G 1 Aseptoflex Vario, a faixa necessária estiver fora de -1 a 10 bar ou a temperatura do fluido exceder 125 °C em operação contínua. Compare os requisitos com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante e marca	ifm / ifm electronic	Identificação do fabricante no anúncio e no cadastro do produto.
Modelo e SKU	PI2794	Código do modelo anunciado.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição do produto na ficha.
Aplicação informada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação explicitamente indicada no cadastro.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios informados na ficha; verificar condições específicas de processo.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão declarados para o sensor.

Faixa de medição e pressão
Alcance de medição	-1 a 10 bar; -14,5 a 145 psi; -0,1 a 1 MPa	Faixa nominal de medição informada pelo fabricante.
Ponto de comutação SP	-0,98 a 10 bar; -14,2 a 145 psi; -0,098 a 1 MPa	Faixa ajustável do ponto de comutação indicada na ficha.
Ponto de comutação e retorno rP	-1 a 9,98 bar; -14,5 a 144,7 psi; -0,1 a 0,998 MPa	Faixa especificada para o ponto de retorno.
Ponto inicial do sinal analógico	-1 a 7,5 bar; -14,5 a 108,7 psi; -0,1 a 0,75 MPa	Faixa de ajuste do início do sinal analógico.
Ponto final do sinal analógico	1,5 a 10 bar; 21,8 a 145 psi; 0,15 a 1 MPa	Faixa de ajuste do final do sinal analógico.
Resistência à pressão	50 bar; 725 psi; 5 MPa	Limite de resistência à pressão indicado na ficha; não representa a faixa de medição.
Pressão mínima de ruptura	150 bar; 2175 psi; 15 MPa	Valor de pressão de ruptura informado pelo fabricante; não usar como pressão de operação.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite declarado para vácuo.
MAWP em aplicações segundo CRN	50 bar; 725 psi; 5 MPa	Pressão de trabalho máxima informada para aplicações segundo CRN.
Ciclos de pressão mínimos	100 milhões	Número mínimo de ciclos de pressão especificado.

Dados elétricos
Tensão de operação em 2 fios	20 a 32 V DC	Faixa de alimentação para ligação em 2 fios.
Tensão de operação em 3 fios	18 a 32 V DC	Faixa de alimentação para ligação em 3 fios.
Consumo de corrente em 2 fios	3,6 a 21 mA	Faixa de consumo indicada para operação em 2 fios.
Consumo de corrente em 3 fios	Menor que 45 mA	Limite de consumo indicado para operação em 3 fios.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção informado pelo fabricante.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor mínimo especificado para o ensaio indicado.

Conexões elétricas e saídas
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo e quantidade de conectores elétricos.
Contatos	4, banhados a ouro	Acabamento dos contatos especificado na ficha.
Função elétrica	PNP/NPN	Função elétrica declarada; consultar o esquema do fabricante para a ligação e configuração.
Quantidade de saídas digitais	2	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Saída analógica	4–20 mA, invertível e com escala ajustável	Tipo e possibilidades de configuração do sinal de corrente.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Modos de saída declarados; verificar configuração requerida.
Dados de processo binários IO-Link	2	Quantidade de dados binários de processo informada.
Dados de processo analógicos IO-Link	1	Quantidade de dados analógicos de processo informada.

Precisão e desvios
Repetibilidade	Menor que ±0,1 % da duração	Valor declarado na ficha; expressão mantida conforme especificação de origem.
Desvio de histerese	Menor que ±0,15 % da duração, turn down 1:1	Condição de referência indicada pelo fabricante.
Desvio de linearidade	Menor que ±0,15 % da duração, turn down 1:1	Condição de referência indicada pelo fabricante.
Desvio de características	Menor que ±0,2 % da duração, turn down 1:1; linearidade, histerese e repetibilidade; ajuste do ponto limite conforme DIN EN IEC 62828-1	Condições e referência normativa conforme ficha.
Precisão do ponto de ajuste	Menor que ±0,2 % da duração, turn down 1:1	Valor especificado para o ponto de ajuste.
Estabilidade ao longo do tempo	Menor que ±0,1 % da duração por ano, turn down 1:1	Condição turn down 1:1 conforme ficha.
Coeficiente de temperatura da amplitude	Menor que ±0,15 % da duração por 10 K, entre 0 e 70 °C	Intervalo térmico de referência informado.
Coeficiente de temperatura do ponto zero	Menor que ±0,05 % da duração por 10 K, entre 0 e 70 °C	Intervalo térmico de referência informado.
Intervalo de indicação	0,01 bar; 0,1 psi; 0,001 MPa	Incrementos indicados para as unidades de medição.

Tempos e amortecimento
Amortecimento do valor de processo dAP	0 a 30 s	Faixa de ajuste especificada.
Amortecimento da saída analógica dAA	0,01 a 99,99 s	Faixa de ajuste especificada.
Ajuste de fábrica	SP1 = 2,50 bar; rP1 = 2,30 bar; SP2 = 7,50 bar; rP2 = 7,30 bar; ASP = 0,00 bar; AEP = 10,00 bar; dAP = 0,06 s; dAA = 0,03 s	Configuração de fábrica declarada na ficha.
Tempo de resposta de passo da saída analógica em 2 fios	45 ms	Tempo especificado para ligação em 2 fios.
Tempo de resposta de passo da saída analógica em 3 fios	7 ms	Tempo especificado para ligação em 3 fios.
Tempo mínimo de resposta da saída de comutação dAP em 3 fios	3 ms	Condição de 3 fios especificada.
Tempo mínimo do ciclo do processo	2,3 ms	Valor mínimo informado para o ciclo de processo.
Retardo de prontidão em 2 fios	1 s	Tempo após energização indicado para 2 fios.
Retardo de prontidão em 3 fios	0,5 s	Tempo após energização indicado para 3 fios.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.0	Versão especificada na ficha.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Modo SIO	Sim	Operação em modo SIO disponível conforme ficha.
Modo de operação default / DeviceID	157	DeviceID indicado para o modo de operação default.
Classe de master port exigida	A	Classe de porta master especificada.
Watchdog integrado	Sim	Recurso indicado no cadastro técnico.

Display e elementos de operação
Display	Display digital integrado com botões de configuração	Descrição informada nos atributos do anúncio.
Indicação de unidade	LED verde; unidades bar, psi, MPa e % da amplitude	Unidades de indicação declaradas na ficha.
Status de chaveamento	LED amarelo	Indicação de estado especificada.
Display de funções e valores	Exibição alfanumérica de 4 dígitos	Resolução de exibição indicada.

Condições ambientais e resistência
Temperatura ambiente	-25 a 80 °C	Faixa ambiente especificada.
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 hora	Limite de temperatura do meio conforme ficha.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP67, IP68 e IP69K	Classes de proteção indicadas pelo fabricante; instalação e conexão devem respeitar as condições aplicáveis.
Resistência a choques	DIN EN 60068-2-27, 50 g por 11 ms	Padrão e condição de ensaio informados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g entre 10 e 2000 Hz	Padrão e faixa de frequência de ensaio informados.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas indicadas na ficha.

Materiais e dados mecânicos
Material do corpo informado no anúncio	Aço inoxidável	Material indicado nos dados básicos do anúncio.
Materiais de construção	1.4404 (aço inoxidável / 316L), FKM, PTFE, PBT, PEI e PFA	Materiais construtivos listados no cadastro.
Materiais em contato com o fluido	Cerâmica (99,9 % Al2O3), 1.4435 (aço inoxidável / 316L) e PTFE	Materiais de contato com o meio conforme ficha.
Características da superfície em contato com o fluido	Ra < 0,4 µm; Rz = 4 µm	Acabamento superficial informado.
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo.
Montagem	Faceada frontalmente	Tipo de montagem especificado.
Invólucro	Cilíndrico	Forma do invólucro indicada.
Dimensões	Diâmetro 50 mm; comprimento 105,8 mm	Dimensões informadas no cadastro.
Peso	351,8 g	Massa indicada para o produto.
Acabamento	Metálico polido	Acabamento informado nos atributos do anúncio.

Configuração e documentação de conformidade
NCM	9026.20.90	Classificação fiscal informada no anúncio.
MTTF	160 anos	Valor cadastrado; não representa garantia nem vida útil assegurada.
Produtos alternativos cadastrados	PI1704	Alternativa listada na ficha; a equivalência de aplicação deve ser validada no datasheet.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0; COM2 a 38,4 kBaud; modo de operação default com DeviceID 157.

• Modo SIO disponível.

• Sinais de saída informados: comutação, analógico 4–20 mA e IO-Link; saídas configuráveis.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos banhados a ouro. Alimentação: 18–32 V DC em 3 fios ou 20–32 V DC em 2 fios. Função elétrica PNP/NPN; confirmar esquema de ligação e configuração no datasheet antes da energização.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario; montagem faceada frontalmente. A compatibilidade mecânica depende da conexão correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com IO-Link compatível com revisão 1.0, COM2 e classe de master port A	✓	A ficha especifica IO-Link revisão 1.0, COM2 a 38,4 kBaud e classe de master port exigida A.
Entrada analógica compatível com sinal de corrente 4–20 mA	✓	O sensor fornece saída analógica de 4–20 mA, invertível e com escala ajustável.
Entrada digital que aceite saída de comutação PNP ou NPN, conforme configuração e ligação	✓	A ficha informa função elétrica PNP/NPN e duas saídas digitais; verificar o esquema de ligação do fabricante.
Ponto de instalação com conexão G 1 externa Aseptoflex Vario	✓	Essa é a conexão de processo especificada para o PI2794.
Ponto de instalação com rosca ou vedação diferente, sem adaptador validado	✗	A ficha identifica somente a conexão G 1 externa com cone de vedação Aseptoflex Vario; não confirma compatibilidade mecânica com outras conexões.
Medição dentro da faixa de -1 a 10 bar e temperatura do fluido até 125 °C	✓	A faixa de medição é -1 a 10 bar e a faixa de temperatura do fluido é -25 a 125 °C.
Operação contínua do fluido acima de 125 °C	✗	A ficha informa até 145 °C por no máximo 1 hora, não como condição contínua.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PI2794, faceado frontalmente, com display digital, saída 4–20 mA e IO-Link

Confirme que o ponto de medição exige instalação faceada e possui conexão G 1 externa com cone Aseptoflex Vario.
Verifique a faixa de pressão do processo, a temperatura do fluido e a compatibilidade dos materiais em contato com o meio usando o datasheet.
Instale mecanicamente o sensor conforme as instruções do fabricante para a conexão de processo; não force roscas nem assuma compatibilidade com conexões distintas.
Conecte o cabo ou dispositivo compatível ao conector M12 A de 4 contatos e siga o esquema elétrico oficial para a configuração de 2 ou 3 fios e PNP/NPN.
Energize dentro da faixa correspondente à ligação: 20–32 V DC em 2 fios ou 18–32 V DC em 3 fios.
Configure os pontos de comutação, a saída analógica ou a comunicação IO-Link conforme a aplicação e valide a leitura antes de colocar o processo em operação.

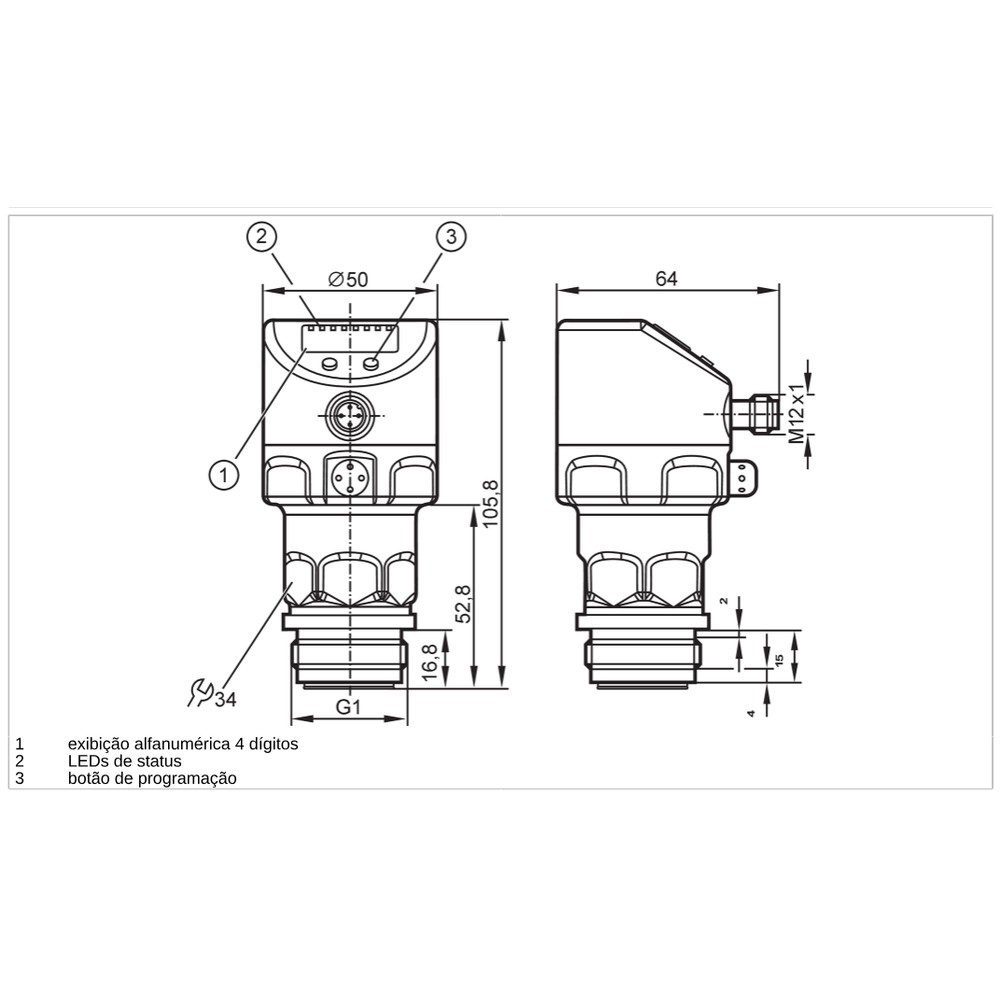

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display permanece apagado após a instalação.	Alimentação ausente, tensão fora da faixa aplicável ou ligação incompatível com o esquema selecionado.	Meça a tensão no conector e compare com a faixa de 20–32 V DC em 2 fios ou 18–32 V DC em 3 fios; confira a pinagem no datasheet.
A leitura de pressão não corresponde ao valor esperado.	Configuração de unidade, escala analógica, pontos de ajuste ou tipo de pressão incompatível com o sinal interpretado pelo controlador.	Compare o valor no display com a unidade selecionada e confira ASP/AEP, configuração do canal do controlador e pressão aplicada dentro da faixa do sensor.
O controlador não recebe comunicação IO-Link.	Porta master, classe de porta, taxa ou modo de operação incompatíveis, ou conexão elétrica incorreta.	Confirme porta master classe A, revisão IO-Link 1.0, COM2 a 38,4 kBaud, DeviceID 157 no modo default e o esquema de ligação.
Há vazamento ou o sensor não assenta corretamente no ponto de medição.	Conexão de processo diferente de G 1 Aseptoflex Vario, montagem inadequada ou vedação incompatível.	Verifique a rosca e o cone de vedação do ponto, compare com o desenho/datasheet e inspecione a montagem sem exceder os limites prescritos pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2794 em português (Datasheet) Desenho em escala PI2794 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI2794 e para que tipo de aplicação serve?

É um sensor de pressão faceado com display, indicado para aplicações da indústria alimentícia e de bebidas. Mede pressão relativa e vácuo e oferece saídas de comutação, 4–20 mA e IO-Link.

O que acompanha o sensor na embalagem?

A ficha informa uma unidade por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

O PI2794 funciona com IO-Link?

Sim. A ficha especifica IO-Link revisão 1.0, COM2 a 38,4 kBaud e classe de master port A; também informa modo SIO.

Posso usar este sensor com conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. A ficha não confirma compatibilidade direta com outras roscas ou sistemas de vedação.

Este modelo serve para medir pressão acima de 10 bar?

A faixa de medição termina em 10 bar. A resistência à pressão indicada na ficha não amplia a faixa de medição.

Posso manter o fluido a 145 °C durante todo o processo?

Não como condição contínua: a ficha indica 125 °C como limite da faixa do fluido e 145 °C por no máximo 1 hora.

O sensor está ligado, mas não mostra pressão. O que verifico antes de substituí-lo?

Verifique alimentação, esquema de ligação e se a pressão aplicada está dentro da faixa de medição. Confira também a unidade e os parâmetros configurados no display.

A saída analógica está fora da escala esperada; o que pode estar errado?

A escala ou polaridade da saída 4–20 mA pode estar configurada de forma diferente da entrada do controlador. Confira os valores ASP/AEP, a configuração da entrada e o sinal medido.

Como escolher entre este modelo e o PI1704 listado como alternativa?

O PI1704 aparece como produto alternativo no cadastro, mas a ficha fornecida não detalha equivalência de conexões ou desempenho. Compare os respectivos datasheets com a faixa, conexão e saídas exigidas pela aplicação.

Como faço a ligação elétrica do PI2794?

Use o conector M12 A de 4 contatos e siga o diagrama de ligação do fabricante para a configuração de 2 ou 3 fios e a função PNP/NPN. A ficha resumida não fornece a correspondência dos pinos.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.0; COM2, 38,4 kBaud; classe de porta A)

Aseptoflex Vario

Tipo de conexão de processo especificado para montagem do sensor. (Ref.: G 1 rosca externa com cone de vedação Aseptoflex Vario)

4–20 mA

Sinal analógico de corrente usado para transmitir o valor medido a uma entrada compatível. (Ref.: saída de 4–20 mA, invertível e com escala ajustável)

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica. (Ref.: tipo de pressão informado: pressão relativa e vácuo)

IP69K

Grau de proteção indicado na ficha para o invólucro; a condição efetiva depende da instalação conforme as especificações do fabricante. (Ref.: grau de proteção IP67, IP68 e IP69K)

Ligações relacionadas com "PI2794 IFM - Sensor de Pressão ifm Indústria Alimentícia Faceado, Display, IO-Link"
