Sensor de Pressão Sanitário IFM PI2799

PI2799 IFM - Sensor de Pressão Sanitário ifm Indústria Alimentícia -1 a 1 bar, IO-Link, IP69K

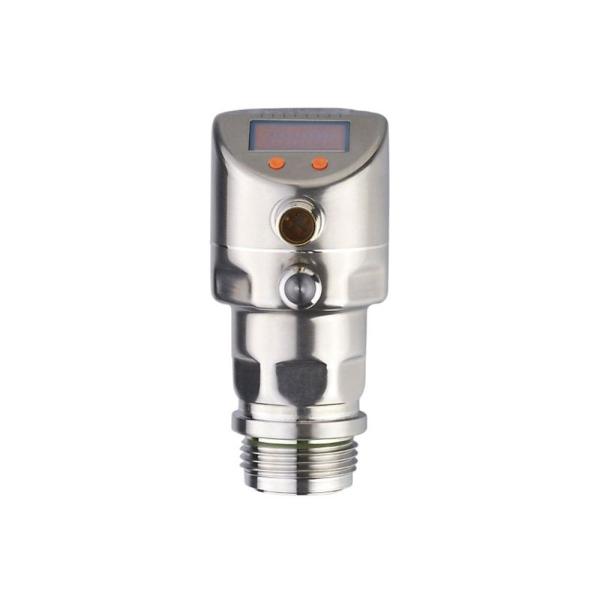

Imagem meramente ilustrativa

R$ 8.168,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2799
EAN: 4021179244305
NCM do produto: 90262090

Destaques do Produto Modelo PI2799...mais

Fechar menu

Saiba mais sobre: "PI2799 IFM - Sensor de Pressão Sanitário ifm Indústria Alimentícia -1 a 1 bar, IO-Link, IP69K"

Destaques do Produto

Modelo

PI2799

Faixa

-1 a 1 bar

Processo

G 1 externo com cone Aseptoflex Vario

Comunicação

IO-Link, revisão 1.0; COM2, 38,4 kBaud

Saída analógica

4 a 20 mA

Proteção

IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão sanitário IFM PI2799, -1 a 1 bar, IO-Link, IP69K, conexão G 1

O IFM PI2799 é um sensor de pressão faceado frontalmente com display, destinado à medição de pressão relativa e vácuo. Foi descrito para montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 1 bar e oferece sinais de comutação, analógico de 4 a 20 mA e IO-Link configuráveis. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 1 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	Sinal de comutação, sinal analógico e IO-Link; configuráveis
Sinal analógico	4 a 20 mA, invertível e com escala ajustável
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	18 a 32 V DC em 3 fios; 20 a 32 V DC em 2 fios
Proteção do invólucro	IP67, IP68 e IP69K
Temperatura do fluido	-25 a 125 °C; máximo de 145 °C por 1 hora
Display	LED verde, LED amarelo e indicação alfanumérica de 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em processos da indústria alimentícia e de bebidas, dentro da faixa de -1 a 1 bar.
Instalações cujo processo aceite conexão G 1 externa com cone de vedação Aseptoflex Vario.
Sistemas que necessitem de sinal de comutação, saída analógica de 4 a 20 mA ou IO-Link, conforme configuração e ligação adotadas.
Aplicações em que as condições de temperatura do fluido estejam entre -25 e 125 °C, admitindo até 145 °C por no máximo 1 hora.

⚠ Considere outro se precisa de:

Não selecionar para medições fora da faixa de -1 a 1 bar.
Não especificar quando a conexão de processo exigida não for compatível com G 1 externa e vedação Aseptoflex Vario.
Não usar a saída analógica como se fosse diferente de 4 a 20 mA; a ficha indica esse sinal, invertível e com escala ajustável.
Não exceder 125 °C continuamente no fluido; 145 °C é indicado somente pelo período máximo de 1 hora.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada para medição de pressão em processos da indústria alimentícia e de bebidas; confirmar a compatibilidade da conexão G 1 Aseptoflex Vario com o ponto de instalação.
Medição de pressão relativa ou vácuo dentro da faixa de -1 a 1 bar, desde que as condições do processo permaneçam nos limites especificados.
Possibilidade de integração em sistema IO-Link com master port classe A e COM2 a 38,4 kBaud; essa possibilidade decorre das interfaces indicadas na ficha.
Para fluidos acima de 125 °C, a ficha permite no máximo 145 °C por 1 hora; não extrapolar esse limite para operação contínua.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. Validar a adequação do material e as condições específicas do meio com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão sanitário IFM PI2799, -1 a 1 bar, IO-Link, IP69K, conexão G 1, verifique estes pontos:

Escolha o PI2799 quando

A medição requerida estiver entre -1 e 1 bar, o processo usar conexão G 1 externa com cone Aseptoflex Vario e a aplicação precisar de display e de saídas configuráveis de comutação, analógica ou IO-Link.

Avalie outra opção quando

A pressão de processo ultrapassar a faixa de medição, a conexão mecânica necessária for diferente ou a temperatura do fluido exceder os limites informados. Compare a faixa e as conexões do modelo alternativo com os requisitos reais da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão faceado frontalmente e com display, modelo PI2799	Identificação do produto; aplicação descrita para montagem faceada na indústria alimentícia e de bebidas.
Marca	ifm / IFM	Fabricante indicado na ficha.
Part number	PI-1-1BREA01-MFRKG/US/ /P	Código de identificação do modelo.
SKU	PI2799	Código de referência do anúncio.
Aplicação declarada	Montagem faceada para a indústria alimentícia e de bebidas	Descrição de aplicação fornecida para o produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios informados na ficha do produto.

Medição e pressão
Alcance de medição	-1 a 1 bar (-1000 a 1000 mbar; -14,5 a 14,5 psi; -100 a 100 kPa)	Faixa nominal indicada pelo fabricante.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão informados na ficha.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Limite de resistência a vácuo declarado.
Resistência à pressão	10000 mbar (145 psi; 1000 kPa)	Valor de resistência à pressão informado; não confundir com a faixa de medição.
Pressão mínima de ruptura	30000 mbar (435 psi; 3000 kPa)	Pressão mínima de ruptura declarada na ficha.
MAWP segundo CRN	10 bar	Valor informado pela ficha como MAWP segundo CRN.
Ciclos mínimos de pressão	100 milhões	Número de ciclos mínimo indicado pelo fabricante.

Saídas e sinais
Tipos de sinal	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Opções de saída indicadas na ficha.
Sinal analógico	4 a 20 mA, invertível e com escala ajustável	Características da saída analógica.
Quantidade de saídas analógicas	1	Quantidade declarada.
Quantidade de saídas digitais	2	Quantidade declarada.
Função elétrica	PNP/NPN	Função elétrica indicada; observar configuração e esquema de ligação.
Frequência de comutação DC	125 Hz	Frequência de comutação especificada para DC.
Carga máxima em 2 fios	300 Ω	Carga máxima indicada para operação em 2 fios.

Alimentação e proteção elétrica
Tensão de operação, 2 fios	20 a 32 V DC	Faixa de alimentação especificada para 2 fios.
Tensão de operação, 3 fios	18 a 32 V DC	Faixa de alimentação especificada para 3 fios.
Consumo de corrente, 2 fios	3,6 a 21 mA	Consumo declarado para operação em 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Consumo declarado para operação em 3 fios.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Condição de proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio informada.
Retardo de prontidão, 2 fios	1 s	Tempo de prontidão para ligação em 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo de prontidão para ligação em 3 fios.
Watchdog integrado	Sim	Recurso indicado na ficha.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link, revisão 1.0	Versão indicada na ficha.
Transferência IO-Link	COM2, 38,4 kBaud	Taxa e classe de transferência declaradas.
Classe de master port exigida	A	Requisito informado para a porta do master IO-Link.
Modo SIO	Sim	Disponibilidade do modo SIO indicada na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e contatos informados.

Condições ambientais e térmicas
Temperatura de operação	-25 a 125 °C	Faixa indicada no conjunto de atributos do produto.
Temperatura ambiente	-25 a 80 °C	Limite de temperatura ambiente indicado na ficha.
Temperatura do fluido	-25 a 125 °C; máximo de 145 °C por 1 hora	Limites declarados para o fluido.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção listados na ficha; aplicar conforme condições de instalação e especificação do fabricante.

Dados mecânicos e materiais
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica de processo especificada.
Invólucro	Cilíndrico	Formato indicado na ficha.
Diâmetro	50 mm	Dimensão informada.
Comprimento	105,8 mm	Dimensão informada.
Peso	359 g	Peso listado nos atributos do catálogo.
Material do corpo	1.4404 (aço inoxidável 316L), FKM, PTFE, PBT, PEI e PFA	Materiais atribuídos ao corpo na ficha.
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃), aço inoxidável 1.4435 (316L) e PTFE	Materiais de contato informados pelo fabricante.
Acabamento superficial em contato com o fluido	Ra < 0,4 µm; Rz = 4 µm	Características superficiais declaradas para as superfícies de contato com o fluido.
Material do anúncio	Aço inoxidável	Atributo comercial do anúncio; os materiais detalhados constam nos itens específicos acima.

Display e elementos de operação
Display	LED verde, LED amarelo e indicação alfanumérica de 4 dígitos	LED verde para unidade, LED amarelo para estado de chaveamento e display alfanumérico para funções/valores.

Confiabilidade e classificação
MTTF	160 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil em qualquer condição de aplicação.
NCM	9026.20.90	Classificação fiscal indicada no anúncio e no catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0; transferência COM2 a 38,4 kBaud; exige classe A de master port.

• Modo SIO indicado como disponível.

• Sinais configuráveis de comutação, analógico e IO-Link.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 32 V DC em ligação de 3 fios ou 20 a 32 V DC em ligação de 2 fios. A ficha informa função elétrica PNP/NPN; confirmar a configuração e o esquema de ligação aplicáveis antes da energização.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. Esta é a compatibilidade mecânica informada; a conexão elétrica é independente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo que requer medição de pressão relativa ou vácuo dentro de -1 a 1 bar e conexão G 1 Aseptoflex Vario.	✓	A faixa e a conexão correspondem aos dados informados para o PI2799.
Rede IO-Link com master port classe A e comunicação COM2.	✓	A ficha especifica IO-Link, COM2 a 38,4 kBaud e classe A de master port.
Sistema que exige somente sinal analógico de 4 a 20 mA.	✓	A saída analógica de 4 a 20 mA é indicada; a ficha informa que é invertível e tem escala ajustável.
Tubulação que exige uma conexão de processo diferente de G 1 externa com cone Aseptoflex Vario.	✗	A conexão informada para este modelo é G 1 externa com cone Aseptoflex Vario; não há evidência de compatibilidade com outra geometria.
Medição acima de 1 bar ou abaixo de -1 bar.	✗	A solicitação excede a faixa de medição especificada de -1 a 1 bar.
Fluido a 145 °C continuamente.	✗	A ficha limita 145 °C a no máximo 1 hora; a temperatura de fluido indicada é -25 a 125 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão sanitário IFM PI2799, -1 a 1 bar, IO-Link, IP69K, conexão G 1

Confirme que a faixa de processo necessária está dentro de -1 a 1 bar e que as temperaturas estão dentro dos limites informados.
Verifique mecanicamente se o ponto de montagem aceita rosca externa G 1 com cone de vedação Aseptoflex Vario.
Instale o sensor faceado de acordo com o desenho dimensional e com os procedimentos de montagem do fabricante; não aplique torque não especificado nesta ficha.
Conecte o cabo compatível ao conector M12, codificação A, 4 contatos, seguindo o esquema elétrico do datasheet.
Antes de energizar, confirme se a ligação será em 2 ou 3 fios e se a tensão está dentro da faixa correspondente.
Configure a saída necessária e, se usar IO-Link, confirme master port classe A e COM2 a 38,4 kBaud; verifique o valor no display após a partida.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende após a instalação.	Alimentação ausente ou fora da faixa aplicável à ligação de 2 ou 3 fios, ou conexão M12 incorreta.	Meça a tensão no conector e compare com a faixa correspondente ao tipo de ligação; confira o cabeamento no datasheet.
O valor de pressão indicado não corresponde ao processo.	Condição de pressão fora da faixa de medição ou montagem/conexão de processo incompatível com G 1 Aseptoflex Vario.	Compare a pressão real com a faixa de -1 a 1 bar e inspecione a conexão, o assentamento e a vedação conforme as instruções do fabricante.
O controlador não recebe comunicação IO-Link.	Master port incompatível com a classe requerida, configuração de comunicação incorreta ou ligação elétrica inadequada.	Confirme porta classe A, COM2 a 38,4 kBaud e revisão IO-Link 1.0; valide o conector e o cabeamento conforme o datasheet.
A saída analógica não acompanha a pressão esperada.	Configuração da saída, escala ou sentido do sinal diferente do esperado, ou carga incompatível com a ligação utilizada.	Verifique se a saída está configurada para 4 a 20 mA, confira a escala e o sentido configurados e compare a carga com o limite de 300 Ω informado para 2 fios.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2799 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI2799 e para que tipo de aplicação foi descrito?

É um sensor de pressão faceado frontalmente com display, descrito para montagem na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo.

Que conexão de processo e interface IO-Link ele utiliza?

A conexão de processo é G 1 externa com cone de vedação Aseptoflex Vario. A interface é IO-Link revisão 1.0, COM2 a 38,4 kBaud, com master port classe A.

O PI2799 serve para medir pressões acima de 1 bar?

Não dentro da faixa de medição especificada: ela é de -1 a 1 bar. A resistência à pressão indicada é um dado distinto e não amplia a faixa de medição.

Posso usar o sensor continuamente com fluido a 145 °C?

Não; 145 °C é indicado somente por no máximo 1 hora. A faixa de temperatura do fluido informada é de -25 a 125 °C.

O display está apagado; o que devo verificar antes de substituir o sensor?

Verifique primeiro a alimentação e o cabeamento no M12. A faixa é de 20 a 32 V DC em 2 fios e de 18 a 32 V DC em 3 fios.

A leitura de pressão parece incorreta; o que conferir antes de trocar o PI2799?

Compare a pressão do processo com a faixa de -1 a 1 bar e confira a montagem da conexão G 1 Aseptoflex Vario. Verifique também se a saída e a escala selecionadas correspondem à configuração pretendida.

Devo escolher o PI2799 ou um sensor com outra faixa?

Escolha o PI2799 se a medição requerida estiver entre -1 e 1 bar e a conexão de processo for compatível. Se o processo exigir outra faixa, selecione um modelo cuja faixa especificada cubra a condição real.

O que devo comparar antes de escolher uma versão com outra conexão?

Compare a conexão mecânica do processo e a faixa de pressão exigida com os dados do PI2799. Este modelo informa G 1 externa com cone Aseptoflex Vario e faixa de -1 a 1 bar.

Que cuidados devo ter na instalação elétrica?

Use conexão M12 codificação A com 4 contatos e respeite a tensão correspondente à ligação de 2 ou 3 fios. Consulte o datasheet para o esquema de pinos antes de energizar.

O que acompanha o produto e há acessórios incluídos?

A ficha fornecida não especifica acessórios incluídos; por isso, não é possível confirmar itens adicionais na embalagem. Consulte o fornecedor para validar o conteúdo do fornecimento.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.0; COM2, 38,4 kBaud)

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca externa G 1 do sensor. (Ref.: conexão de processo G 1 com cone de vedação Aseptoflex Vario)

Pressão relativa

Tipo de pressão medido em relação à pressão de referência do sistema. (Ref.: tipo de pressão informado como pressão relativa)

IP69K

Grau de proteção listado para o invólucro; a ficha também informa IP67 e IP68. (Ref.: grau de proteção IP67, IP68 e IP69K)

Sinal de 4 a 20 mA

Saída analógica de corrente indicada para transmissão do valor medido, com inversão e escala ajustável. (Ref.: saída analógica 4 a 20 mA)
