Módulo AS-Interface IFM AC2620

AC2620 IFM - Módulo Universal AS-Interface Para automação e controle 4 Entradas Pt100 IP65

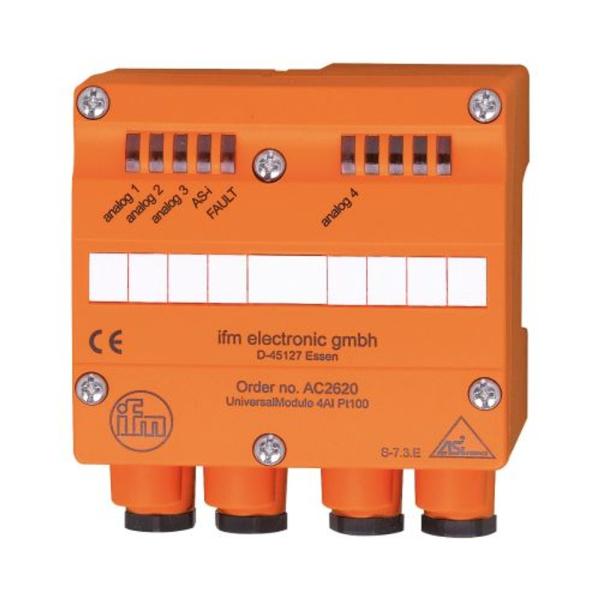

Imagem meramente ilustrativa

R$ 4.682,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2620
EAN: 4021179004602
NCM do produto: 85176229

Destaques do Produto Entradas Pt100 4...mais

Fechar menu

Saiba mais sobre: "AC2620 IFM - Módulo Universal AS-Interface Para automação e controle 4 Entradas Pt100 IP65"

Destaques do Produto

Entradas Pt100

4 canais

Fiação do sensor

2 ou 3 fios

Rede

AS-Interface; perfil S-7.3.E

Proteção do invólucro

IP65

Resolução

16 bits / 0,1 °C

Alimentação

18 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo Universal AS-Interface IFM AC2620 — 4 entradas Pt100, IP65

O IFM AC2620 é um módulo de entrada analógica para redes AS-Interface, destinado à aquisição de sinais de até quatro sensores Pt100. É para montagem em campo e possui grau de proteção IP65. Suporta sensores de 2 e 3 fios, com resolução de 16 bits / 0,1 °C e faixa de medição de -200 a 850 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Módulo de entrada analógica universal para AS-Interface
Entradas	4 x Pt100 (AI)
Conexão dos sensores	2 e 3 fios
Faixa de medição	-200 a 850 °C
Resolução	16 bits / 0,1 °C
Grau de proteção	IP65
Montagem	Em campo
Alimentação	18 a 30 V DC
Temperatura ambiente de operação	0 a 70 °C
Dimensões	102 x 91 x 71 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aquisição de temperatura com até quatro sensores Pt100 em uma rede AS-Interface.
Montagem em campo quando o ponto de instalação exige um módulo com grau de proteção IP65.
Aplicações com Pt100 de 2 ou 3 fios e temperatura dentro da faixa indicada pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione este módulo para sensores de temperatura diferentes de Pt100 sem confirmar compatibilidade no datasheet do fabricante.
Não use quando a temperatura ambiente de operação estiver fora de 0 a 70 °C.
Não o trate como módulo de saída: a ficha informa quatro entradas analógicas Pt100.

APLICAÇÕES E USO

Aplicação especificada pelo fabricante: montagem em campo como módulo de entrada analógica em uma instalação AS-i.
Uso indicado pelos dados do produto: aquisição de temperatura em até quatro sensores Pt100 ligados em 2 ou 3 fios.
Possibilidade de aplicação: distribuição de pontos de medição de temperatura em uma instalação industrial AS-i; confirme a compatibilidade da rede, a configuração do mestre e as condições de instalação no projeto e no datasheet.
Limites operacionais informados: temperatura ambiente de 0 a 70 °C, alimentação de 18 a 30 V DC e umidade relativa máxima de 90% sem condensação.

COMO ESCOLHER

Antes de comprar o Módulo Universal AS-Interface IFM AC2620 — 4 entradas Pt100, IP65, verifique estes pontos:

Escolha o AC2620

Quando a aplicação requer quatro canais de entrada para Pt100, conexão dos sensores em 2 ou 3 fios e integração a uma rede AS-Interface compatível com o perfil S-7.3.E.

Considere outra configuração

Quando a quantidade ou o tipo de sensor não corresponde a quatro entradas Pt100, ou quando a instalação exige condições de alimentação, temperatura ambiente ou conexão diferentes das especificadas. Confira os requisitos da aplicação e do sistema no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Produto	Módulo IO AS-i AC2620	Identificação do produto no anúncio.
Tipo de produto	Módulo de entrada analógica universal para rede AS-i	Função indicada na ficha.
Part number	UniversalModule 4AI(Pt100)IP65; AC2620-00	O anúncio e o catálogo apresentam estas identificações.
SKU	AC2620	Código do produto no anúncio.
Montagem	Montagem em campo	Aplicação de montagem indicada no catálogo.
Norma EMC	EN 50295	Norma de EMC listada na ficha.
MTTF	150 anos	Valor informado no catálogo; não representa garantia nem vida útil assegurada.

Entradas e medição
Tipo de entrada	4 x AI (Pt100)	Quatro canais de entrada para sensores Pt100.
Quantidade de entradas Pt100	4	Quantidade de canais indicada.
Conexão de sensores	2 e 3 fios	Configurações de ligação de sensor informadas.
Faixa de medição de temperatura	-200 a 850 °C	Faixa de medição especificada para o módulo.
Resolução	16 bits / 0,1 °C	Resolução indicada no catálogo.
Capacidade de carga máxima das entradas totais	20 mA	Limite informado para a capacidade de carga total das entradas.

Comunicação e interface AS-i
Rede	AS-Interface (AS-i)	Interface de comunicação especificada.
Perfil AS-i	S-7.3.E	Perfil indicado para o módulo.
Código ID AS-i	3.E [hex]	Identificador de comunicação listado na ficha.
Configuração AS-i E/S	7 [hex]	Código de configuração informado.
Perfil de mestre AS-i	M3; M4	Perfis de mestre indicados no catálogo.
Conexão do módulo	Cabo chato	Tipo de conexão do módulo informado.
Interface AS-i para partes inferiores	FC	Referência de montagem/conexão indicada na ficha.

Dados elétricos
Tensão de alimentação	18 a 30 V DC	Faixa de alimentação informada.
Tensão de operação	26,5 a 31,6 V DC	Faixa de tensão de operação listada separadamente no catálogo.
Consumo máximo de corrente da interface AS	80 mA	Consumo máximo informado para a interface AS.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Conexões elétricas
Tipo de conexão	Terminais	Tipo de conexão declarado nos dados do anúncio.
Conexão elétrica	Grampos de gaiola de mola / pinos de contato para a subparte do módulo, FK / PG	Descrição da conexão elétrica conforme a ficha.
Conectores	4 saídas inferiores com rosca	Descrição de conectores fornecida nos dados do anúncio; o módulo é especificado como dispositivo de entrada.

Condições ambientais
Grau de proteção	IP65	Grau de proteção declarado para o produto.
Temperatura ambiente de operação	0 a 70 °C	Faixa operacional indicada.
Temperatura de armazenamento	-25 a 85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90% sem condensação	Limite informado para umidade relativa.
Altitude máxima	2000 m	Altitude máxima indicada na ficha.

Dados mecânicos
Formato	Retangular	Formato do invólucro conforme a ficha.
Material do invólucro	PBT	Material especificado para o invólucro.
Cor	Laranja	Cor indicada nos dados do anúncio.
Dimensões	102 x 91 x 71 mm	Largura, altura e profundidade informadas no catálogo.
Peso	299 g	Peso informado no catálogo.
Fixação	Parafusos de montagem nos cantos e no centro	Descrição de fixação presente nos dados do anúncio.

Indicadores
Indicação de operação	LED verde AS-i	Indicador de operação informado.
Indicação de sinal analógico	LED amarelo nos canais AI1 a AI4	Indicação de estado dos canais analógicos.
Indicação de erro	LED vermelho	Indicador de erro especificado.

Dados comerciais e classificação
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179004602	Identificador de produto informado no catálogo.
NCM	8517.62.29	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), perfil S-7.3.E.

• Perfis de mestre AS-i indicados: M3 e M4.

• Código ID AS-i: 3.E [hex]; configuração AS-i E/S: 7 [hex].

Conexões

Elétrica Conexão elétrica por grampos de gaiola de mola e pinos de contato para a subparte do módulo; conexão do módulo por cabo chato. A ficha também identifica terminais como tipo de conexão.

Processo Quatro entradas para sensores Pt100, com ligação de 2 ou 3 fios. Não há conexão de processo mecânica especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Quatro sensores Pt100 ligados em 2 fios	✓	A ficha especifica quatro entradas Pt100 e compatibilidade com conexão de sensores de 2 fios.
Sensores Pt100 ligados em 3 fios	✓	A ficha especifica conexão de sensores de 3 fios.
Integração em rede AS-i usando perfil de mestre M3 ou M4	✓	A ficha lista os perfis de mestre AS-i M3 e M4 e o perfil S-7.3.E para o módulo.
Uso como módulo de saída analógica	✗	O AC2620 é especificado como módulo de entrada analógica, com quatro entradas Pt100.
Operação com temperatura ambiente fora de 0 a 70 °C	✗	A faixa de temperatura ambiente de operação indicada é de 0 a 70 °C.

INSTALAÇÃO

Como instalar o Módulo Universal AS-Interface IFM AC2620 — 4 entradas Pt100, IP65

Confirme no datasheet que o módulo, o perfil AS-i e o mestre da instalação são compatíveis com a configuração prevista.
Verifique se o local de montagem respeita as condições ambientais e as dimensões do módulo.
Fixe o módulo usando os pontos de montagem previstos; a ficha menciona parafusos nos cantos e no centro.
Conecte a interface AS-i e a alimentação conforme a identificação do equipamento e o esquema do fabricante.
Ligue cada sensor Pt100 ao canal correspondente, respeitando a configuração de 2 ou 3 fios e os terminais indicados pelo fabricante.
Após energizar, confira os LEDs de operação, sinal analógico e erro; valide a leitura dos canais no sistema de controle.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não indica operação na rede AS-i.	Alimentação ou conexão da interface AS-i ausente, fora das condições especificadas ou incorreta.	Verifique a alimentação e a conexão do cabo chato conforme o esquema do fabricante e observe o LED verde AS-i.
Um canal não apresenta leitura de temperatura válida.	Sensor Pt100 desconectado, ligação incompatível com a configuração de 2 ou 3 fios ou conexão incorreta nos terminais.	Inspecione a ligação do canal e compare-a com a configuração e o diagrama de conexão do datasheet.
O LED vermelho de erro acende.	O módulo sinaliza uma condição de erro; a ficha disponível não detalha os códigos ou causas específicas.	Registre o estado dos LEDs, confira as conexões e consulte o datasheet ou as instruções do fabricante para interpretar o erro.
A indicação analógica de um canal não corresponde à leitura esperada.	Possível problema de ligação do Pt100 ou condição de medição fora da faixa especificada.	Confira o tipo de sensor e sua fiação, valide a temperatura dentro da faixa de -200 a 850 °C e observe o LED amarelo do canal correspondente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC2620-00 em português (Datasheet) Desenho dimensional AC2620 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC2620 e para quem ele serve?

É um módulo de entrada analógica AS-i com quatro entradas para sensores Pt100. Serve para aplicações de aquisição de temperatura que usem sensores de 2 ou 3 fios.

Quais sensores posso conectar ao AC2620?

A ficha especifica sensores Pt100 ligados em 2 ou 3 fios. Para outros tipos de sensor, consulte o datasheet antes de selecionar o módulo.

O AC2620 funciona com qualquer sensor de temperatura?

Não há indicação de compatibilidade universal com qualquer sensor: o produto está especificado para Pt100. Não selecione este modelo para outro tipo de sensor sem confirmação do fabricante.

Posso usar este módulo fora de uma rede AS-Interface?

O AC2620 é identificado como módulo para AS-Interface. A ficha não especifica funcionamento por outro protocolo; confirme a arquitetura de comunicação no datasheet.

O módulo não mostra operação na rede; o que devo verificar antes de trocar?

Verifique a alimentação e a conexão AS-i conforme o esquema do fabricante e observe o LED verde AS-i. Confirme também que o mestre e o perfil de rede correspondem à configuração do módulo.

Um canal não lê o Pt100; como faço o diagnóstico?

Confira se o sensor está conectado ao canal correto e se a ligação corresponde à configuração de 2 ou 3 fios. Verifique também os LEDs do canal e consulte o datasheet para a identificação dos terminais.

Devo escolher este módulo ou um modelo com outro número de entradas?

Escolha o AC2620 quando forem necessárias quatro entradas Pt100 em AS-i. Se a aplicação exigir outra quantidade ou outro tipo de entrada, compare a configuração com a ficha do modelo alternativo.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Confirme com o fornecedor se são necessários componentes adicionais para a instalação.

Como faço a instalação dos sensores?

Conecte os Pt100 aos canais previstos, respeitando a ligação de 2 ou 3 fios e o esquema do fabricante. Antes de energizar, confira também a conexão AS-i e a alimentação.

Há um esquema de ligação ou manual disponível?

A ficha disponibiliza a folha de dados em português e o desenho dimensional. Para instruções detalhadas de ligação, consulte o datasheet ou solicite ao fabricante a documentação aplicável.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial indicada para a conexão do módulo. (Ref.: perfil AS-i S-7.3.E)

Pt100

Tipo de sensor de temperatura aceito pelas entradas do AC2620. (Ref.: 4 entradas Pt100)

Resolução

Incremento de indicação especificado para a conversão da medição. (Ref.: 16 bits / 0,1 °C)

IP65

Grau de proteção declarado para o invólucro; consulte a documentação do fabricante para as condições de aplicação. (Ref.: grau de proteção IP65)

MTTF

Parâmetro de confiabilidade informado na ficha, não equivalente a vida útil garantida. (Ref.: MTTF de 150 anos)
