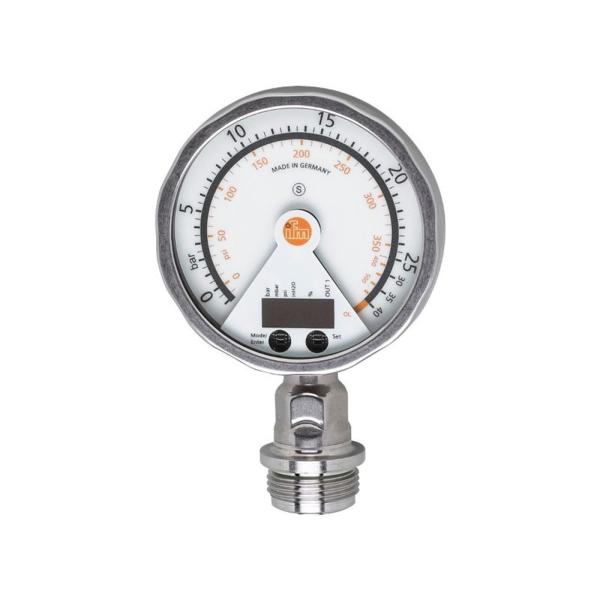

Manômetro Eletrônico IFM PG2793

PG2793 IFM - Manômetro Eletrônico Sanitário Indústria Alimentícia -1...25bar IP69K

Imagem meramente ilustrativa

R$ 8.022,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2793
EAN: 4021179244145
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PG2793 IFM - Manômetro Eletrônico Sanitário Indústria Alimentícia -1...25bar IP69K"

Destaques do Produto

Faixa de medição

-1 a 25 bar

Conexão de processo

G 1 externa com cone Aseptoflex Vario

Sinal analógico

4 a 20 mA

Saída de comutação

PNP/NPN, configurável

Conexão elétrica

M12 A-coded, 4 contatos

Status

Descontinuado; verificar a alternativa PG1703

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM PG2793 — Manômetro Eletrônico Sanitário, -1 a 25 bar, IP69K, G 1

O IFM PG2793 é um manômetro eletrônico sanitário com display analógico e digital, destinado à medição de pressão relativa e vácuo. Foi especificado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 25 bar e oferece sinal analógico de 4 a 20 mA e saída de comutação PNP/NPN. O produto está descontinuado; a ficha indica o PG1703 como alternativa.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	PG2793
Faixa de medição	-1 a 25 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 externa, com cone de vedação Aseptoflex Vario
Sinais de saída	Analógico 4 a 20 mA e comutação PNP/NPN
Conexão elétrica	M12, codificação A, 4 contatos
Grau de proteção	IP67 e IP69K
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 h
Materiais em contato com o fluido	Aço inoxidável 316L, cerâmica 99,9% Al₂O₃ e PTFE
Status do produto	Descontinuado; alternativa indicada na ficha: PG1703

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em processos com fluidos líquidos, gasosos, pastosos ou sólidos, dentro da faixa de -1 a 25 bar e dos limites de temperatura informados.
Aplicações sanitárias de alimentos e bebidas que exijam montagem faceada e conexão G 1 com vedação Aseptoflex Vario.
Instalações que possam utilizar saída analógica 4 a 20 mA e/ou saída de comutação PNP/NPN, respeitando a alimentação de 18 a 32 V DC.

⚠ Considere outro se precisa de:

Não selecionar para pressões de processo acima da faixa de medição de -1 a 25 bar.
Não aplicar a temperatura do fluido acima de 125 °C em operação contínua; a ficha permite 145 °C por no máximo 1 hora.
Não presumir compatibilidade com uma conexão de processo diferente de G 1 externa com cone Aseptoflex Vario sem validar adaptador e vedação.
Não especificar como produto atualmente fabricado: a ficha identifica o PG2793 como descontinuado.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: medição com montagem faceada para indústria alimentícia e de bebidas; a ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos.
Medição de pressão relativa ou vácuo em processos cuja faixa esteja dentro de -1 a 25 bar, com temperatura do fluido entre -25 e 125 °C; até 145 °C é permitido por no máximo 1 hora.
Possibilidade de integração a sistemas que recebam 4 a 20 mA ou sinal de comutação PNP/NPN, desde que alimentação, carga e configuração atendam aos dados elétricos da ficha.
A adequação a um fluido específico não pode ser concluída apenas pela lista de materiais; validar compatibilidade química, procedimento sanitário e condições de processo com o fabricante.

COMO ESCOLHER

Antes de comprar o IFM PG2793 — Manômetro Eletrônico Sanitário, -1 a 25 bar, IP69K, G 1, verifique estes pontos:

Escolha o PG2793 quando

A aplicação requer medição de pressão relativa ou vácuo entre -1 e 25 bar, montagem faceada sanitária, conexão G 1 Aseptoflex Vario e integração por 4 a 20 mA ou saída PNP/NPN. Confirme também os limites de temperatura e a disponibilidade do modelo descontinuado.

Busque outra opção quando

A faixa de pressão, conexão, alimentação, sinal elétrico ou condição térmica necessária não corresponder aos limites listados para este modelo. Como o PG2793 está descontinuado, a ficha aponta o PG1703 como alternativa; valide no datasheet desse modelo a conexão, faixa e demais requisitos antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Manômetro eletrônico sanitário; sensor de pressão de alinhamento frontal com exibição analógica	Tipo de produto conforme ficha e descrição de aplicação.
Marca	IFM	Fabricante informado.
Modelo / SKU	PG2793	Identificação do produto.
Part number	PG-025-REA01-MFRKG/US/ /P	Código de pedido informado no anúncio.
Aplicação declarada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação indicada na ficha do produto.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio listados na ficha; verificar compatibilidade química e de processo para a instalação específica.
Status do produto	Descontinuado	Status declarado na ficha; produto alternativo indicado: PG1703.
Origem	Alemanha	Origem declarada no anúncio.

Faixa de medição e pressão
Alcance de medição	-1 a 25 bar / -14,4 a 362,7 psi	Faixa nominal de medição informada.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.
Ponto inicial do sinal analógico	-1 a 33,76 bar / -14,4 a 489,6 psi	Faixa de configuração declarada para o início do sinal analógico.
Ponto final do sinal analógico	5,24 a 40 bar / 75,9 a 580,2 psi	Faixa de configuração declarada para o fim do sinal analógico.
Ponto de comutação SP	-0,96 a 40 bar / -13,8 a 580,2 psi	Faixa de ajuste declarada para o ponto de comutação.
Ponto de comutação e retorno rP	-1 a 39,96 bar / -14,4 a 579,6 psi	Faixa de ajuste declarada para retorno.
Resistência à pressão	100 bar / 1450 psi / 10 MPa	Valor de resistência à pressão informado; não substitui a faixa de medição.
Pressão mínima de ruptura	350 bar / 5070 psi / 35 MPa	Valor de pressão de ruptura informado pelo fabricante; não é pressão operacional.
MAWP em aplicações segundo CRN	60 bar	Limite declarado especificamente para aplicações segundo CRN.
Ciclos mínimos de pressão	100 milhões	Número mínimo informado na ficha.

Dados elétricos
Tensão de operação	18 a 32 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 70 mA a 24 V	Consumo informado na condição de alimentação de 24 V.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Interface física e característica dos contatos informadas.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor mínimo na condição de ensaio indicada.

Saídas e sinais
Saída analógica	Corrente de 4 a 20 mA, invertível e com escala ajustável	Sinal de saída e possibilidades de configuração declarados.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Saída de comutação	PNP/NPN; sinal de abertura/fechamento parametrizável	Função e configuração de saída declaradas.
Quantidade de saídas digitais	1	Número de saídas digitais informado.
Saídas totais	2	Total declarado na ficha.
Corrente contínua máxima da saída de comutação DC	250 mA	Limite máximo contínuo informado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo declarado para a saída de comutação.
Frequência de comutação DC	50 Hz	Frequência de comutação informada.
Carga máxima da saída analógica	(Ub - 10 V) / 20 mA	Relação de carga declarada; Ub corresponde à tensão de operação.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Watchdog integrado	Sim	Recurso informado na ficha.

Precisão e desvios
Repetibilidade	< ±0,1%	Valor de repetibilidade declarado.
Desvio de histerese	< ±0,15%	Desvio informado na ficha.
Desvio de linearidade	< ±0,15%	Desvio informado na ficha.
Desvio de características	< ±0,2%	Desvio declarado pelo fabricante.
Precisão do ponto de ajuste	< ±0,2% (turn down 1:1)	Precisão declarada na condição de turn down 1:1.
Estabilidade ao longo do tempo	< ±0,1% por ano	Estabilidade anual informada.

Tempos de reação e amortecimento
Tempo de resposta	< 10 ms	Tempo de resposta declarado.
Tempo de resposta de passo da saída analógica	25 ms	Tempo especificado para resposta de passo da saída analógica.
Retardo de prontidão	6 s	Tempo informado até prontidão.
Amortecimento do valor de processo dAP	0,01 a 30 s	Faixa de ajuste do amortecimento do valor de processo.
Amortecimento da saída analógica dAA	0,01 a 30 s	Faixa de ajuste do amortecimento da saída analógica.

Condições ambientais e proteção
Grau de proteção	IP67 e IP69K	Graus declarados na ficha; as condições de instalação e ensaio devem ser consultadas no datasheet.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-25 a 125 °C; 145 °C por no máximo 1 h	Limites térmicos do meio declarados.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms)	Ensaio e condição de choque declarados.
Resistência a vibrações	DIN EN 60068-2-6: 10 g (10 a 2000 Hz)	Ensaio e faixa de frequência declarados.

Dados mecânicos e materiais
Conexão de processo	Rosca externa G 1 com cone de vedação Aseptoflex Vario	Conexão de processo declarada.
Montagem	Faceada	Tipo de montagem descrito para a aplicação sanitária.
Materiais de construção	Aço inoxidável 316L, PA, FKM, PTFE e vidro de segurança	Materiais listados para o conjunto.
Materiais em contato com o fluido	Aço inoxidável 1.4435/316L, cerâmica 99,9% Al₂O₃ e PTFE	Materiais de contato com o meio declarados.
Dimensões	153 x 100 x 57 mm	Dimensões informadas na ficha.
Peso	521,45 g	Peso do produto informado no dataset.
Conexão de processo de vedação	Cone Aseptoflex Vario	Elemento de vedação indicado para a conexão G 1.

Display e elementos de operação
Tipo de display	Híbrido, analógico e digital	Tipo de display conforme anúncio.
Exibição digital	Exibição alfanumérica de 4 dígitos	Característica do display declarada.
Display analógico	0 a 350°, giratório	Indicação analógica e possibilidade de giro informadas.
Indicadores	2 LEDs verdes, LED de status amarelo e LEDs vermelhos em anel para pontos de comutação	Elementos visuais declarados.
Unidades de medida	bar, psi, mbar e inH₂O	Unidades disponíveis informadas no anúncio.

Dados comerciais e classificação
NCM	9026.20.90	Classificação fiscal informada.
GTIN	4021179244145	Identificador comercial informado no dataset.
Part number	PG-025-REA01-MFRKG/US/ /P	Código de peça do anúncio.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4 a 20 mA, invertível e com escala ajustável.

• Saída de comutação PNP/NPN configurável; a ficha informa uma saída digital.

• Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18 a 32 V DC. Saída analógica de 4 a 20 mA e saída de comutação PNP/NPN. Verificar pinagem e esquema elétrico no datasheet antes da ligação; não há diagrama de pinagem separado informado.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario; montagem faceada conforme a aplicação descrita pelo fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão relativa dentro de -1 a 25 bar e conexão G 1 Aseptoflex Vario	✓	Corresponde à faixa de medição e à conexão de processo informadas.
Medição de vácuo dentro da faixa declarada	✓	A ficha identifica pressão relativa e vácuo como tipos de pressão e informa alcance a partir de -1 bar.
Integração a entrada analógica compatível com 4 a 20 mA	✓	O produto fornece sinal analógico de corrente de 4 a 20 mA; confirmar carga e configuração conforme datasheet.
Entrada de controle que aceite saída de comutação PNP ou NPN	✓	A função elétrica é PNP/NPN e a saída de comutação é configurável; confirmar a configuração e os requisitos elétricos da entrada receptora.
Processo acima de 25 bar ou abaixo de -1 bar	✗	Fora do alcance de medição declarado para o produto.
Montagem em conexão diferente de G 1 Aseptoflex Vario sem adaptação validada	✗	A conexão indicada é específica; compatibilidade mecânica com outra conexão não está estabelecida na ficha.
Temperatura do fluido superior a 125 °C por operação contínua	✗	O limite informado é -25 a 125 °C; 145 °C é permitido somente por no máximo 1 hora.

INSTALAÇÃO

Como instalar o IFM PG2793 — Manômetro Eletrônico Sanitário, -1 a 25 bar, IP69K, G 1

Confirme que a faixa de pressão, o tipo de pressão e a temperatura do processo estão dentro dos limites declarados no datasheet.
Verifique se a conexão da instalação é compatível com G 1 externa e cone de vedação Aseptoflex Vario; não force a montagem em conexões diferentes.
Prepare a superfície e a vedação de acordo com o desenho e as instruções do fabricante para a instalação faceada.
Instale o sensor sem aplicar esforço que possa danificar a conexão, o cone de vedação ou os materiais em contato com o processo.
Conecte a alimentação de 18 a 32 V DC e os sinais pelo conector M12 A-coded de 4 contatos, consultando o esquema elétrico oficial para a pinagem.
Configure a saída analógica e/ou a saída de comutação conforme a entrada do sistema e verifique a leitura e os pontos de comutação antes de liberar o processo.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de pressão ausente ou instrumento sem indicação.	Alimentação fora da faixa declarada, ligação incorreta no M12 ou interrupção no circuito.	Meça a tensão de alimentação nos terminais conforme o esquema oficial e confirme continuidade, pinagem e conexão do cabo.
Sinal analógico fora do esperado ou sem variação com a pressão.	Entrada receptora incompatível com 4 a 20 mA, carga acima do limite calculado ou escala analógica configurada de forma diferente da esperada.	Confira a configuração dos pontos inicial e final e compare a carga do circuito com a relação (Ub - 10 V) / 20 mA indicada na ficha.
Saída de comutação não muda de estado no ponto previsto.	Ponto de comutação/retorno ou lógica de abertura/fechamento configurados de forma incompatível com a aplicação.	Leia os parâmetros SP e rP, confirme a lógica configurada e verifique se a entrada do controlador aceita a saída PNP ou NPN selecionada.
Vazamento no ponto de montagem ou resposta instável após a instalação.	Conexão de processo ou vedação incompatível, montagem desalinhada ou dano na interface de vedação.	Despressurize o processo conforme procedimento da planta e inspecione a compatibilidade da conexão G 1 Aseptoflex Vario, o alinhamento e a superfície de vedação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG2793 em português (Datasheet) Desenho dimensional PG2793 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG2793 e em que tipo de processo ele é usado?

É um manômetro eletrônico sanitário com indicação analógica e digital, especificado para montagem faceada na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo.

Que sinal e conexão elétrica o PG2793 utiliza?

O produto dispõe de sinal analógico de 4 a 20 mA e saída de comutação PNP/NPN. A conexão elétrica é M12, codificação A, com 4 contatos; consulte o datasheet para a pinagem.

O PG2793 serve para uma instalação com rosca diferente de G 1 Aseptoflex Vario?

A ficha especifica rosca externa G 1 com cone de vedação Aseptoflex Vario. Não é possível confirmar a compatibilidade com outra conexão sem validar adaptador e vedação para a aplicação.

Posso usar o PG2793 acima de 125 °C no fluido?

A ficha informa operação do fluido até 125 °C e permite 145 °C por no máximo 1 hora. Não use esse limite temporário como condição contínua.

O display acende, mas o valor no controlador não muda; o que verifico?

Confira primeiro se a entrada do controlador aceita 4 a 20 mA, a ligação do circuito e a carga permitida. Verifique também a escala configurada para os pontos inicial e final do sinal.

A saída PNP/NPN não comuta no ponto esperado: o sensor está com defeito?

Não necessariamente; a ficha permite configurar PNP/NPN e os parâmetros de comutação. Antes de substituir, confira a lógica de saída, SP, rP e a compatibilidade elétrica da entrada receptora.

O PG2793 ainda é fabricado ou devo considerar outro modelo?

A ficha informa que o PG2793 está descontinuado e aponta o PG1703 como alternativa. Compare o datasheet do PG1703 com os requisitos de faixa, conexão, saída e temperatura antes de definir a substituição.

O produto é fornecido com cabo ou adaptador de processo?

A ficha não lista cabo, adaptador ou outros acessórios incluídos. Ela informa a conexão elétrica M12 e a conexão de processo G 1 Aseptoflex Vario.

Que cuidados devo tomar antes de montar o sensor no processo?

Confirme faixa de pressão, temperatura e compatibilidade da conexão e da vedação. Faça a ligação elétrica consultando o esquema do datasheet e não force o encaixe em conexões diferentes da especificada.

O PG2793 tem protocolo de comunicação digital?

A ficha informa saída analógica de 4 a 20 mA e saída de comutação PNP/NPN, mas não especifica protocolo digital. Para integração, valide os sinais disponíveis e os requisitos do controlador.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Sistema de conexão e vedação de processo indicado para a rosca externa G 1 do sensor. (Ref.: conexão de processo G 1 com cone Aseptoflex Vario)

PNP/NPN

Tipos de saída de comutação que definem a interface elétrica do sensor com a entrada do controlador; a saída do PG2793 é configurável. (Ref.: função elétrica PNP/NPN)

Sinal 4 a 20 mA

Sinal analógico de corrente usado para transmitir o valor medido; no PG2793, a escala é ajustável e o sinal pode ser invertido. (Ref.: corrente da saída analógica 4 a 20 mA)

IP69K

Grau de proteção declarado para o invólucro do produto; as condições de ensaio e instalação devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção IP67; IP69K)

Montagem faceada

Forma de instalação em que a interface de medição fica alinhada à superfície de processo, indicada para a aplicação sanitária descrita na ficha. (Ref.: aplicação de montagem faceada para indústria alimentícia e de bebidas)

Ligações relacionadas com "PG2793 IFM - Manômetro Eletrônico Sanitário Indústria Alimentícia -1...25bar IP69K"
