Cabo de Conexão IFM E10210 5m

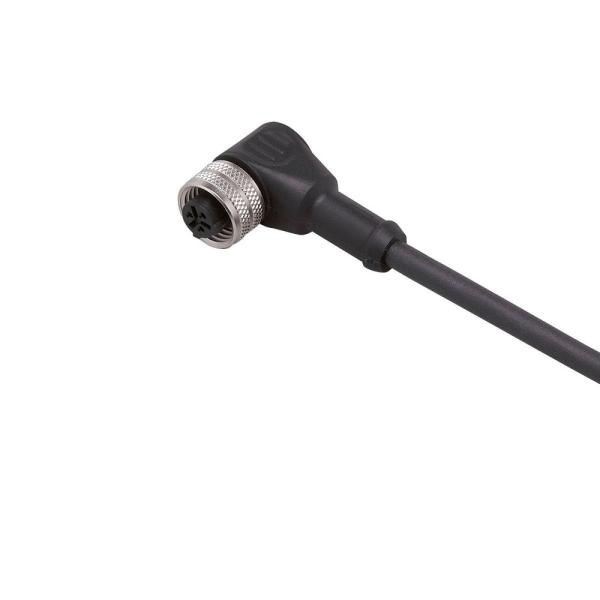

E10210 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PUR IP67 Angular

Imagem meramente ilustrativa

R$ 253,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10210
EAN: 4021179024037
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea,...mais

Fechar menu

Saiba mais sobre: "E10210 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PUR IP67 Angular"

Destaques do Produto

Conector

M12 fêmea, angular (90°), codificação C

Comprimento

5 m

Condutores

3 x 0,5 mm²

Proteção

IP67

Revestimento

PUR, sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E10210 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5 m PUR IP67 Angular

O E10210 é um cabo de conexão com soquete fêmea M12 angular, destinado a aplicações industriais e automação. Possui cabo PUR de 5 m, conector de 3 contatos e grau de proteção IP67. É sem halogênio e especificado para tolerar dobras e deslocamentos, dentro dos limites de instalação indicados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E10210
Marca	IFM
Tipo de conector	M12, fêmea, angular
Comprimento do cabo	5 m
Material do cabo	PUR, sem halogênio
Contatos	3
Grau de proteção	IP67
Tensão de operação	< 250 V AC / < 300 V DC
Temperatura ambiente	-25...90 °C
Peso	204,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam soquete M12 fêmea angular, codificação C e 3 contatos, desde que a interface do equipamento seja correspondente.
Instalações de automação industrial que requeiram cabo de 5 m e proteção IP67 nas condições de montagem especificadas pelo fabricante.
Aplicações com flexão ou deslocamento compatíveis com as especificações de raio de flexão e ciclos de curvatura do cabo.

⚠ Considere outro se precisa de:

Aplicações cujo equipamento exija conexão diferente de M12 fêmea, codificação C ou número de contatos incompatível.
Instalações que excedam os limites informados de tensão, temperatura ambiente, velocidade de movimento ou raio mínimo de flexão.

APLICAÇÕES E USO

Uso comprovado pela ficha: conexão em aplicações industriais e sistemas de automação industrial, com instalação compatível com M12 fêmea, codificação C e 3 contatos.
Uso condicionado: aplicações com deslocamento horizontal de 5 m, até 3,3 m/s e aceleração máxima de 5 m/s², respeitando o raio mínimo de flexão e os demais limites mecânicos declarados.
Uso condicionado: ambientes dentro da faixa de temperatura de -25...90 °C e com montagem compatível com o grau de proteção IP67.
Possibilidade inferida: ligação de sensores ou outros dispositivos industriais com interface elétrica correspondente; confirme pinagem, tensão e função dos condutores no datasheet do equipamento.

COMO ESCOLHER

Antes de comprar o E10210 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5 m PUR IP67 Angular, verifique estes pontos:

Escolha o E10210 quando

A interface requerida for M12 fêmea angular, codificação C, com 3 contatos, e forem adequados o comprimento de 5 m, a tensão de operação especificada e as condições ambientais da instalação.

Considere outra configuração quando

O equipamento exigir outro tipo ou orientação de conector, outra codificação ou quantidade de contatos, outro comprimento, ou condições que ultrapassem os limites elétricos, térmicos ou mecânicos documentados. Confirme a atribuição dos contatos no datasheet do equipamento conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com soquete fêmea	Descrição do tipo de produto.
Marca	IFM / ifm electronic	Fabricante indicado no cadastro do produto.
Modelo / SKU	E10210	Identificador do produto.
Part number do anúncio	Cabo de conexão com soquete	Identificação apresentada nos dados básicos do anúncio.
Part number do fabricante	ADOAA030MSS0005H03	Código associado ao produto no catálogo.
Aplicação	Aplicações industriais e automação industrial	Uso informado na ficha.
Características especiais	Sem halogênio; tolerâncias para dobras e deslocamentos	Características declaradas para o produto.
Quantidade por embalagem	1 peça	Conteúdo indicado por embalagem.

Conexão elétrica
Conexão do soquete	1 x 1/2", angular	Configuração da conexão indicada na ficha.
Tipo de conector	M12, fêmea, angular (90°)	Tipo e orientação informados nos dados do produto.
Codificação	C	Codificação do soquete; deve corresponder à interface do dispositivo.
Número de contatos	3	Quantidade de contatos especificada para o conector.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados na ficha.
Condutores	3 x 0,5 mm² (64 x Ø 0,1 mm)	Construção elétrica informada para o cabo.
Cores dos fios	BN = marrom; BU = azul; GN/YE = verde/amarelo	Identificação dos condutores conforme a ficha.
Protocolos	Não especificados	A ficha não declara protocolo de comunicação.

Cabo e materiais
Comprimento	5 m	Comprimento nominal do cabo.
Revestimento do cabo	PUR	Material de revestimento declarado.
Diâmetro do cabo	Ø 5,2 mm	Dimensão informada para o cabo.
Cor do cabo	Preto	Cor indicada na ficha.
Corpo do soquete	TPU, preto	Material e cor do corpo do conector.
Material da porca de bloqueio	Latão niquelado	Material de bloqueio especificado.
Acabamento do conector	Metálico	Acabamento indicado nos dados do anúncio.
Sem halogênio	Sim	Característica declarada para o cabo.

Condições ambientais e proteção
Grau de proteção	IP67	Grau declarado para o produto; a proteção depende da conexão corretamente montada.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e movimento
Raio mínimo de flexão	10 x diâmetro do cabo	Raio mínimo indicado; considerar o diâmetro de 5,2 mm e as condições de instalação.
Ciclos de curvatura	> 2 milhões	Valor informado para ciclos de curvatura; não representa vida útil garantida em qualquer condição.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.
Velocidade máxima de movimento	3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima informada	5 m/s²	Condição associada ao valor máximo de velocidade em deslocamento horizontal.
Torque máximo de aperto	0,6 Nm	Limite de aperto especificado para o bloqueio do conector.
Dimensões	26 x 14,5 x 38,5 mm	Dimensões indicadas para o produto.
Peso	204,8 g	Massa informada no cadastro técnico.

Identificação regulatória e documentação
NCM	8544.42.00	Classificação fiscal apresentada no cadastro.
GTIN	4021179024037	Identificador comercial associado ao produto.

COMPATIBILIDADE

Comunicação

• O produto é um cabo de conexão passivo; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Soquete fêmea M12 angular, codificação C, 3 contatos; cabo de 5 m, 3 x 0,5 mm². Tensão de operação indicada: < 250 V AC / < 300 V DC. A compatibilidade elétrica depende da atribuição dos contatos e dos requisitos do dispositivo conectado.

Processo Conexão elétrica por soquete M12 fêmea angular. Não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada M12 fêmea correspondente ao conector deste cabo, codificação C e 3 contatos	✓	A configuração mecânica e o número de contatos correspondem; confirme também a atribuição elétrica definida pelo equipamento.
Equipamento que exija outra codificação, outro número de contatos ou outro tipo de conexão	✗	A configuração indicada para o E10210 é M12, codificação C, com 3 contatos e soquete fêmea angular.
Uso dentro dos limites de tensão e temperatura declarados	✓	A ficha informa operação abaixo de 250 V AC / 300 V DC e temperatura ambiente de -25...90 °C.
Aplicação que exceda os limites de tensão ou temperatura declarados	✗	A condição excede os limites informados para este cabo.
Aplicação em movimento que respeite as condições de velocidade, aceleração e raio de flexão especificadas	✓	A ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m, aceleração máxima de 5 m/s² e raio mínimo de flexão de 10 vezes o diâmetro do cabo.

INSTALAÇÃO

Como instalar o E10210 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5 m PUR IP67 Angular

Confirme que o equipamento possui interface compatível com soquete M12, codificação C e 3 contatos; confira também a atribuição elétrica dos contatos.
Verifique o comprimento necessário e planeje o encaminhamento do cabo sem exceder os limites de movimento aplicáveis.
Instale o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo; evite dobras abaixo desse limite.
Alinhe o conector com a interface correspondente antes de acoplar; não force o encaixe caso a codificação ou a orientação não coincidam.
Aperte o bloqueio sem exceder o torque máximo especificado de 0,6 Nm e confirme que a conexão está corretamente assentada.
Antes de energizar, confira a pinagem, as cores dos condutores e os limites de tensão no datasheet do equipamento conectado; verifique a montagem da conexão para a proteção IP67.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no dispositivo conectado.	Conexão incompleta, atribuição de contatos incompatível ou condutor interrompido.	Confira o assentamento do conector, compare a pinagem com a documentação dos dois dispositivos e verifique a continuidade dos condutores com o circuito desenergizado.
Funcionamento intermitente durante o movimento do cabo.	Dobra abaixo do raio mínimo, esforço de torção acima do especificado ou dano mecânico no cabo.	Inspecione o encaminhamento e o revestimento; confirme o raio de flexão e as condições de movimento especificadas.
A conexão não acopla corretamente.	Interface, codificação ou orientação incompatível, ou desalinhamento durante o acoplamento.	Compare o tipo de conector, codificação e número de contatos com a interface; alinhe antes de acoplar e não force a conexão.
Umidade ou contaminação na conexão em uso que requer proteção IP67.	Conector não assentado ou bloqueado corretamente, ou condição de instalação fora das condições necessárias para obter o grau de proteção declarado.	Inspecione o acoplamento e o bloqueio, procurando folgas ou danos; confirme a montagem conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E10210 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E10210 e para que serve?

É um cabo de conexão com soquete fêmea M12 angular, destinado a aplicações industriais e automação. A compatibilidade depende da interface, da pinagem e dos limites elétricos do equipamento conectado.

O que acompanha o E10210?

A embalagem está indicada como 1 peça: o cabo de conexão E10210. A ficha não lista acessórios adicionais.

O conector é M12 e quantos contatos possui?

Sim. A ficha especifica soquete M12 fêmea angular, codificação C, com 3 contatos.

Quais são os limites elétricos e ambientais informados?

A tensão de operação é inferior a 250 V AC ou 300 V DC, e a temperatura ambiente indicada é de -25...90 °C. Confirme que o circuito e a aplicação permanecem dentro desses limites.

Este cabo serve para um equipamento que exige outro número de contatos ou outra codificação?

Não, se a interface exigida não corresponder ao M12 codificação C de 3 contatos especificado para o E10210. Verifique a documentação do equipamento antes da compra.

Posso usar este cabo em uma aplicação que ultrapassa a temperatura ou a tensão especificada?

A ficha não indica operação acima dos limites de tensão e temperatura declarados. Para condições diferentes, selecione um cabo cuja documentação cubra esses requisitos.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique primeiro se o conector está totalmente acoplado e se a pinagem corresponde ao equipamento. Com o circuito desenergizado, confira também a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é o encaminhamento com flexão ou torção além dos limites especificados, ou dano físico no cabo. Inspecione o percurso e confirme o raio de flexão e as condições de movimento.

Como escolher entre este cabo e outra versão?

Escolha o E10210 se a instalação exigir 5 m, M12 fêmea angular codificação C e 3 contatos. Se o equipamento requerer outro comprimento, orientação, codificação ou configuração elétrica, compare com uma versão que corresponda a esses requisitos.

Que cuidados devo ter ao instalar o conector?

Alinhe a conexão sem forçar, respeite o raio mínimo de flexão e não ultrapasse o torque máximo de aperto de 0,6 Nm. Confirme a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação C

Identificação da configuração de chaveamento do conector M12, que deve corresponder à interface do dispositivo. (Ref.: codificação C)

Grau de proteção IP67

Classificação de proteção declarada para o produto; depende da montagem correta da conexão. (Ref.: grau de proteção IP67)

Raio mínimo de flexão

Menor raio de curvatura especificado para o encaminhamento do cabo. (Ref.: mín. 10 x diâmetro do cabo)

PUR

Material indicado para o revestimento do cabo. (Ref.: material de revestimento PUR)

Torque de aperto

Limite de torque indicado para apertar o bloqueio do conector. (Ref.: máximo 0,6 Nm)
