Monitor de Fluxo IFM SI5000

Pré-visualizar: SI5000 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 30 bar

SI5000 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 30 bar

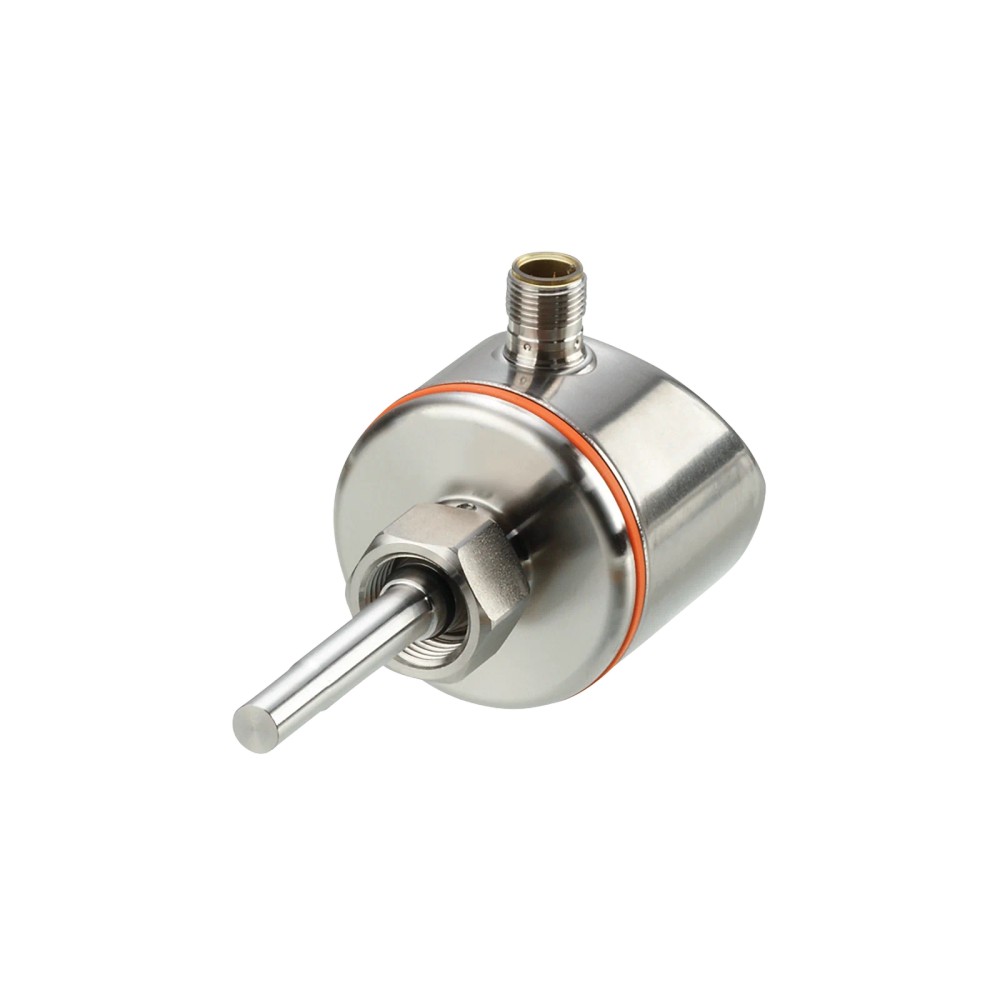

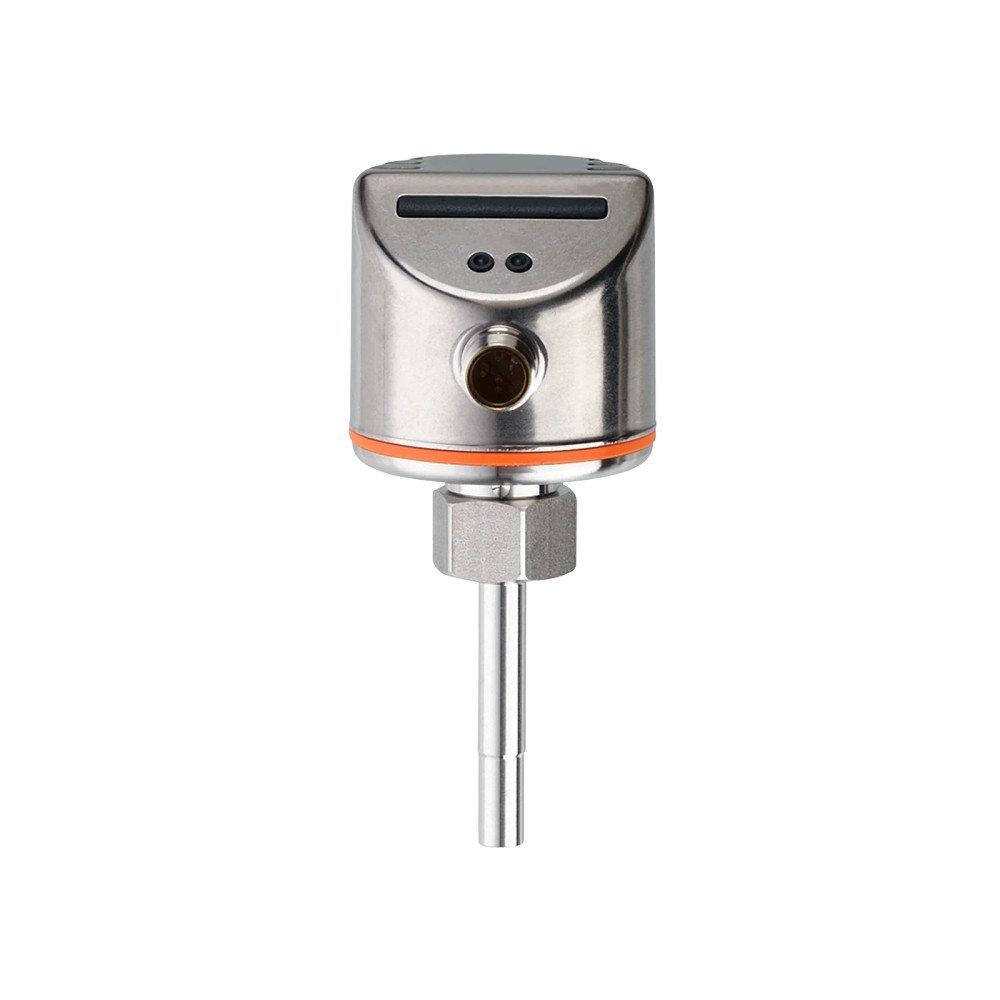

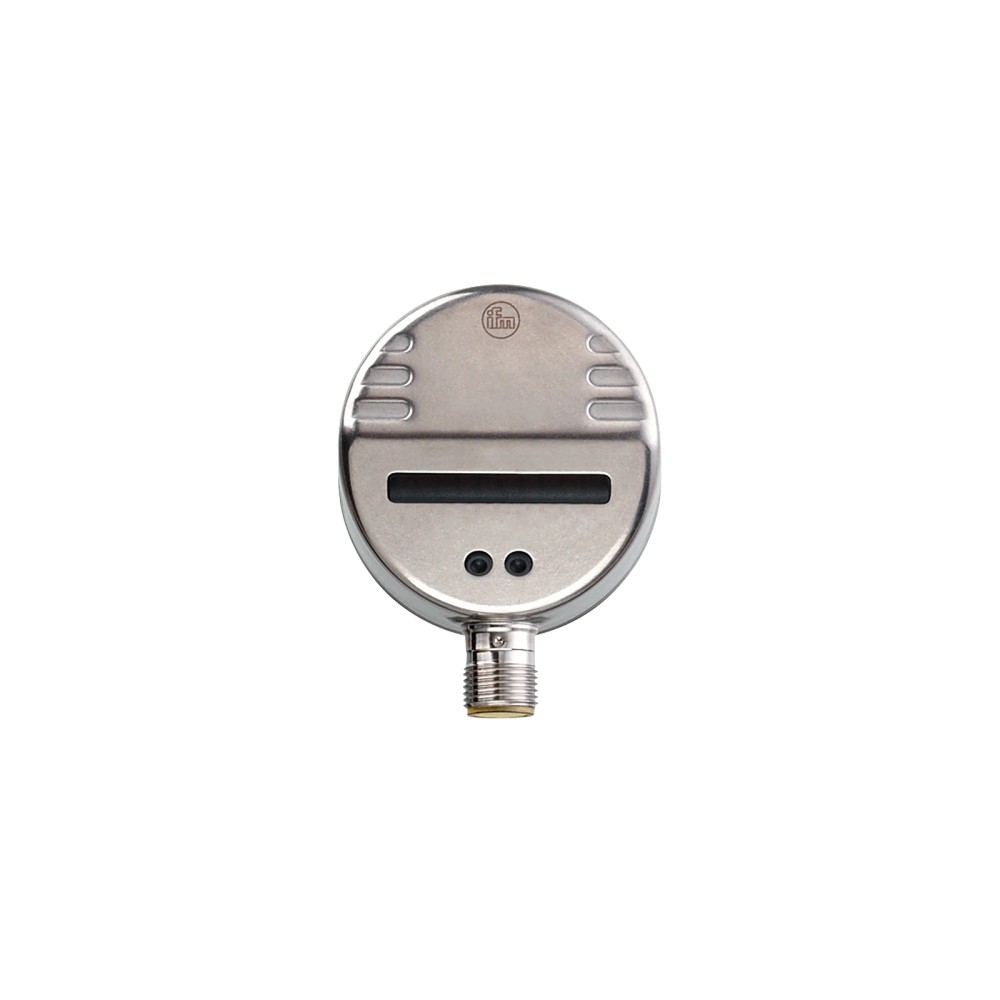

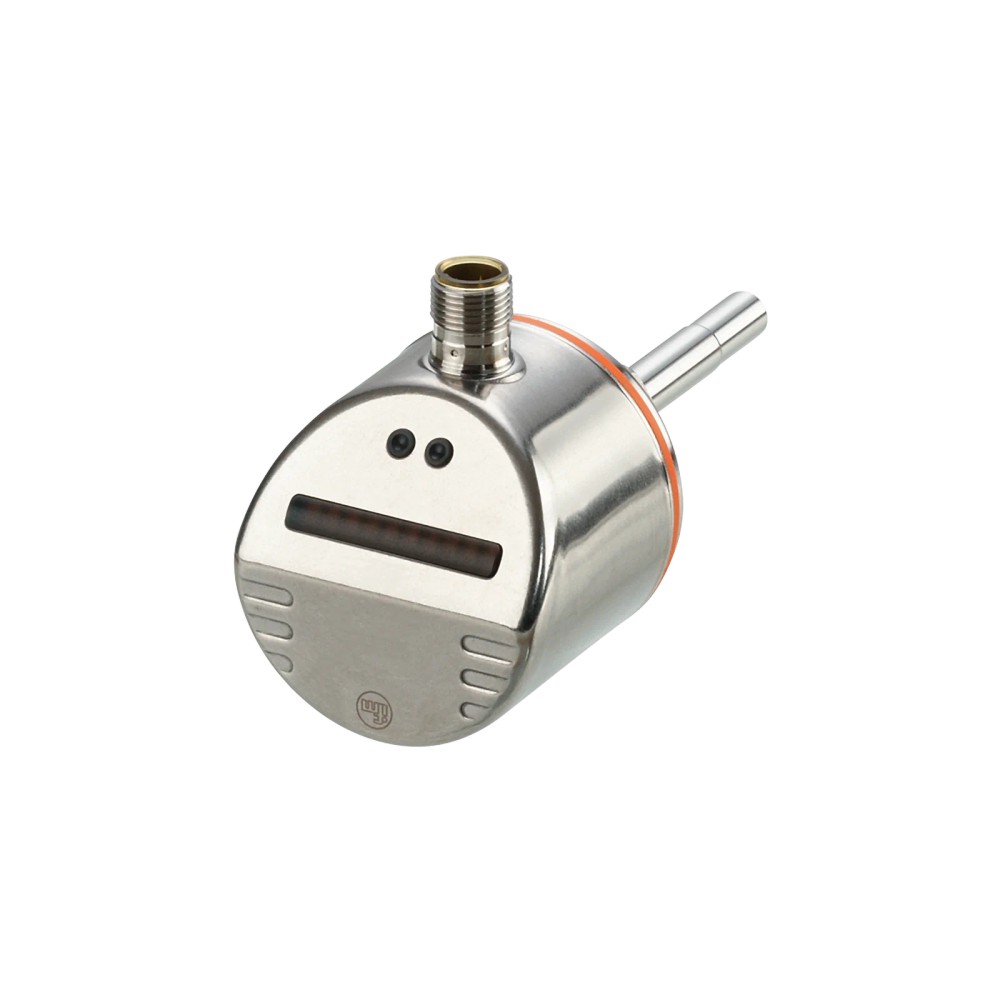

Imagem meramente ilustrativa

R$ 3.790,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI5000
EAN: 4021179212458
NCM do produto: 90261019

Destaques do Produto Fluido Líquido ou gás...mais

Fechar menu

Saiba mais sobre: "SI5000 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 30 bar"

Destaques do Produto

Fluido

Líquido ou gás

Faixa de ajuste para líquidos

3...300 cm/s

Faixa de ajuste para gases

200...3000 cm/s

Tipo de saída

PNP

Conexão de processo

M18 x 1,5, rosca interna

Alimentação

19...36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM SI5000 — Monitor de fluxo para líquidos e gases, saída PNP, conexão M18 x 1,5, pressão máxima de 30 bar

O IFM SI5000 é um monitor de fluxo para detectar o fluxo de fluidos líquidos e gasosos. Permite ajustar a faixa de comutação entre 3...300 cm/s para líquidos e 200...3000 cm/s para gases, com saída PNP parametrizável. Possui conexão de processo M18 x 1,5 com rosca interna e suporta pressão de até 30 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Monitor de fluxo para líquidos e gases
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Saída	1 saída de comutação PNP, abertura/fechamento parametrizável
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos
Pressão máxima	30 bar / 3 MPa
Temperatura do fluido	-25...80 °C
Alimentação	19...36 V DC
Grau de proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de líquidos cuja faixa de ajuste necessária esteja entre 3...300 cm/s, respeitando os limites de temperatura e pressão informados.
Monitoramento de fluxo de gases cuja faixa de ajuste necessária esteja entre 200...3000 cm/s, respeitando os limites de temperatura e pressão informados.
Instalações com entrada compatível com conexão de processo M18 x 1,5 rosca interna, alimentação de 19...36 V DC e entrada de sinal compatível com saída PNP.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão superior a 30 bar ou temperatura do fluido fora de -25...80 °C.
Aplicações cujo ponto de ajuste requerido esteja fora da faixa correspondente ao fluido: 3...300 cm/s para líquidos ou 200...3000 cm/s para gases.
Instalações sem interface elétrica compatível com saída PNP ou sem alimentação dentro de 19...36 V DC.

APLICAÇÕES E USO

Monitoramento de fluxo de líquidos em tubulações, quando o ponto de ajuste requerido estiver dentro de 3...300 cm/s e o processo operar entre -25...80 °C e até 30 bar. A adequação ao fluido específico deve ser confirmada com o fabricante.
Monitoramento de fluxo de gases quando o ponto de ajuste requerido estiver dentro de 200...3000 cm/s e as condições de pressão e temperatura respeitarem os limites indicados.
Possível uso como sinal discreto de estado de fluxo para uma entrada PNP compatível; esta é uma aplicação inferida a partir do tipo de saída, devendo ser validada conforme a lógica de controle e o diagrama de ligação.

COMO ESCOLHER

Antes de comprar o IFM SI5000 — Monitor de fluxo para líquidos e gases, saída PNP, conexão M18 x 1,5, pressão máxima de 30 bar, verifique estes pontos:

Escolha o SI5000 quando

A aplicação for monitorar líquidos ou gases dentro da faixa de ajuste correspondente, com processo limitado a 30 bar e -25...80 °C, e houver compatibilidade com rosca interna M18 x 1,5, alimentação de 19...36 V DC e sinal PNP.

Avalie outra configuração quando

A faixa de fluxo necessária, a pressão, a temperatura, a conexão de processo, a tensão disponível ou o tipo de entrada do controlador estiver fora dos limites e interfaces informados para o SI5000. Compare os requisitos do sistema com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Monitor de fluxo	Classificação do produto na ficha.
Fluidos monitorados	Fluidos líquidos e fluidos gasosos	Meios indicados na ficha; respeitar as faixas de ajuste e condições de operação especificadas.
Modelo	SI5000	Identificação do modelo IFM.
SKU / Part number	SI5000	Código de identificação informado no anúncio.
GTIN	4021179212458	Identificador comercial informado na ficha.
Marca	IFM / ifm electronic	Fabricante indicado no anúncio e no dataset.

Faixa de medição e ajuste
Faixa de ajuste para líquidos	3...300 cm/s	Faixa de ajuste informada para fluidos líquidos.
Faixa de ajuste para gases	200...3000 cm/s	Faixa de ajuste informada para fluidos gasosos.
Sensibilidade máxima para líquidos	3...100 cm/s	Valor informado como sensibilidade máxima para líquidos; não confundir com a faixa de ajuste.
Sensibilidade máxima para gases	200...800 cm/s	Valor informado como sensibilidade máxima para gases; não confundir com a faixa de ajuste.
Repetibilidade	1...5 cm/s	Valor de repetibilidade informado na ficha; a ficha não detalha condições adicionais de referência.

Saídas e funções elétricas
Quantidade de saídas digitais	1	Número de saídas digitais indicado na ficha.
Função elétrica / saída	PNP; sinal de comutação	Tipo de saída elétrica informado para integração com entrada compatível.
Função da saída	Abertura / fechamento, parametrizável	A ficha permite parametrizar o comportamento da saída.
Corrente máxima constante da saída DC	250 mA	Limite de corrente contínua especificado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima informada para a saída de comutação DC.
Proteção contra curto-circuito	Sim, por impulso	Proteção indicada na ficha; versão descrita como por impulso.
Proteção contra sobrecarga	Sim	Recurso de proteção elétrica informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.

Alimentação e consumo
Tensão de operação	19...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 60 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.

Tempos de resposta
Tempo de resposta	1...10 s	Intervalo informado na ficha; o tempo aplicável depende da configuração e das condições de uso.
Retardo de prontidão	10 s	Tempo informado para prontidão do dispositivo.

Condições de processo e ambientais
Resistência à pressão	30 bar / 3 MPa	Limite de pressão especificado; não exceder.
Temperatura do fluido	-25...80 °C	Faixa de temperatura especificada para o fluido.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-25...100 °C	Faixa especificada para armazenamento.
Gradiente de temperatura	300 K/min	Valor máximo de gradiente informado na ficha.
Resistência a choques	DIN IEC 68-2-27; 50 g (11 ms)	Condição de resistência a choques conforme referência indicada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (55...2000 Hz)	Condição de resistência a vibrações conforme referência indicada.
Grau de proteção	IP 67	Classificação declarada na ficha; observar as condições de instalação e vedação do fabricante.

Conexões e dados mecânicos
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica de processo; verificar a correspondência com a rosca da instalação.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector elétrico indicado; consultar o diagrama do fabricante para a atribuição dos contatos.
Invólucro	Cilíndrico	Formato do invólucro informado.
Dimensões	Ø 50 mm; comprimento 113 mm	Dimensões gerais indicadas na ficha.
Comprimento da sonda	45 mm	Comprimento informado para a sonda.
Diâmetro da sonda	8,2 mm	Diâmetro informado para a sonda.
Materiais do produto	1.4404 (aço inoxidável / 316L); 1.4310 (aço inoxidável / 301); PC; PBT-GF20; EPDM/X	Materiais listados na ficha para o produto; não representam todos necessariamente superfícies em contato com o fluido.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais de contato com o fluido declarados especificamente na ficha.
Peso	246 g	Peso informado no dataset do produto.

Display e operação
Display	10 LEDs, tricolor	Indicador visual informado na ficha.
Ajuste do ponto de comutação	Botões	Método de ajuste informado para o ponto de comutação.

Certificações e confiabilidade
Certificações	CE, cULus Listed, UKCA	Certificações e listagens declaradas na ficha.
MTTF	298 anos	Valor de MTTF informado no dataset; não equivale a garantia nem à vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Sinal discreto de comutação PNP; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 19...36 V DC; saída de comutação PNP, com abertura/fechamento parametrizável. O diagrama de ligação do fabricante deve ser consultado para identificar os contatos.

Processo Conexão de processo M18 x 1,5 com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal discreto PNP e alimentação disponível de 19...36 V DC.	✓	A ficha especifica saída PNP e tensão de operação de 19...36 V DC; confirme a atribuição dos contatos no datasheet.
Conexão mecânica de processo M18 x 1,5, rosca interna.	✓	Corresponde à conexão de processo informada para o SI5000.
Processo com pressão acima de 30 bar.	✗	A resistência à pressão especificada é de 30 bar / 3 MPa.
Fluido operando fora de -25...80 °C.	✗	A faixa de temperatura do fluido especificada é de -25...80 °C.
Integração que exige protocolo de comunicação digital específico.	✗	A ficha informa uma saída de comutação PNP, mas não especifica protocolo de comunicação.
Aplicação com ponto de ajuste fora da faixa especificada para o tipo de fluido.	✗	As faixas de ajuste informadas são 3...300 cm/s para líquidos e 200...3000 cm/s para gases.

INSTALAÇÃO

Como instalar o IFM SI5000 — Monitor de fluxo para líquidos e gases, saída PNP, conexão M18 x 1,5, pressão máxima de 30 bar

Confirme que o fluido e o ponto de ajuste requerido estão dentro das faixas informadas para líquidos ou gases.
Verifique previamente a compatibilidade da pressão e da temperatura do processo com os limites especificados para o dispositivo.
Confira se a conexão disponível corresponde à rosca interna M18 x 1,5 e se há espaço para as dimensões e o comprimento da sonda indicados no desenho dimensional.
Instale o monitor na conexão de processo de acordo com as instruções do fabricante; não aplique torque ou método de vedação não especificado nesta ficha.
Conecte a alimentação de 19...36 V DC e a saída PNP usando o diagrama elétrico oficial, confirmando a pinagem do conector M12 antes de energizar.
Após a instalação, ajuste o ponto de comutação pelos botões e verifique o estado da saída no sistema de controle, seguindo o datasheet.

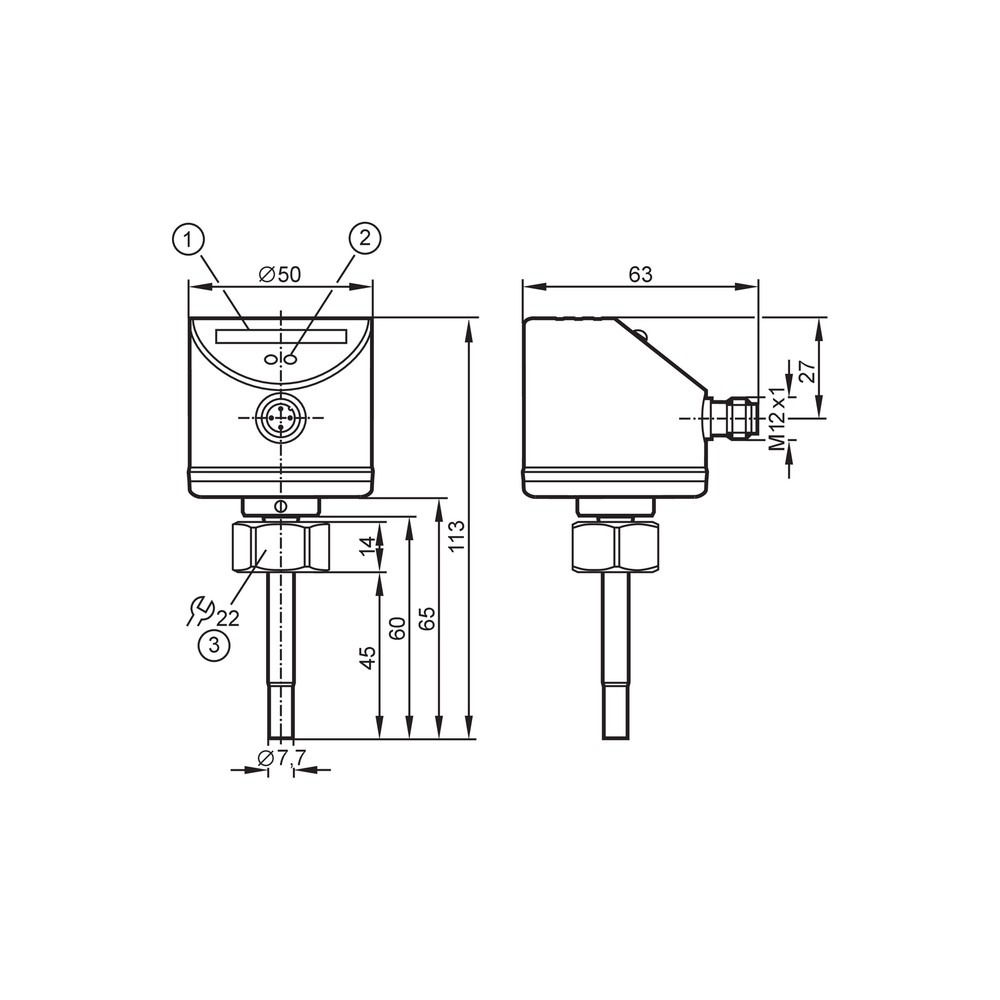

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o fluxo varia.	Ponto de comutação ajustado fora da condição real de fluxo, fluido fora da faixa de ajuste especificada ou ligação incompatível com entrada PNP.	Verifique o tipo de fluido, a faixa de ajuste aplicável, o ajuste pelos botões e a ligação elétrica conforme o diagrama oficial.
O monitor não inicializa ou não apresenta indicação esperada.	Tensão de alimentação ausente ou fora da faixa de 19...36 V DC, ou ligação incorreta no conector M12.	Meça a alimentação no conector e confirme a pinagem no datasheet antes de substituir o dispositivo.
O sinal de saída permanece inativo no controlador.	Entrada do controlador não compatível com saída PNP, contato/pinagem incorretos ou configuração de abertura/fechamento diferente da esperada.	Confirme que a entrada aceita PNP, confira a ligação pelo diagrama e verifique a parametrização da função de saída.
O dispositivo apresenta falha ou comportamento irregular no processo.	Condições de pressão ou temperatura fora dos limites especificados, ou processo com ponto de ajuste além da faixa aplicável ao fluido.	Compare as condições medidas com os limites de 30 bar, -25...80 °C e a faixa de ajuste correspondente; consulte o datasheet para verificar as condições de montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SI5000 em português (Datasheet) Desenho em escala IFM SI5000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SI5000 e para quem ele serve?

É um monitor de fluxo para fluidos líquidos e gasosos. Serve para aplicações que requerem uma saída de comutação PNP e atendem às faixas de ajuste e condições de processo especificadas.

O que acompanha o produto?

A ficha fornecida não informa acessórios ou itens inclusos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

O SI5000 funciona com qualquer entrada de CLP?

Não necessariamente: a saída especificada é PNP. Confirme que a entrada digital do controlador aceita esse tipo de sinal e consulte o diagrama de ligação para a pinagem.

Posso usar o SI5000 com pressão acima de 30 bar?

Não; a resistência à pressão especificada é de até 30 bar / 3 MPa. Para pressões superiores, selecione uma solução com limite compatível.

Ele pode monitorar um fluido acima de 80 °C?

A ficha especifica temperatura do fluido de -25...80 °C. Não é indicado operar fora desse intervalo segundo os dados disponíveis.

O sensor está sem sinal: preciso trocar o SI5000?

Não necessariamente. Antes da troca, verifique alimentação entre 19...36 V DC, pinagem M12, compatibilidade da entrada com PNP e ajuste do ponto de comutação.

A leitura ou comutação parece incorreta; o que devo conferir?

Confira se a aplicação está dentro da faixa de ajuste correspondente ao fluido e se o ponto foi ajustado corretamente. Verifique também pressão, temperatura e instalação conforme o datasheet.

É melhor comprar o SI5000 ou um kit?

A ficha identifica o SI5000 como unidade e não informa um kit ou acessórios incluídos. Se precisar de cabos ou outros itens, confirme separadamente a compatibilidade e o conteúdo de fornecimento.

Como faço a instalação elétrica do SI5000?

A conexão elétrica é M12, codificação A, com 4 contatos. Use o diagrama do datasheet para identificar a pinagem e conectar a alimentação e o sinal PNP.

Posso instalar o SI5000 em uma conexão diferente de M18 x 1,5?

A conexão de processo especificada é M18 x 1,5 com rosca interna. Uma conexão diferente não corresponde diretamente à interface mecânica informada; verifique a instalação e eventuais adaptadores com o fabricante.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à entrada conectada; a entrada do controlador deve ser compatível.

Faixa de ajuste

Intervalo de fluxo no qual se pode ajustar o ponto de comutação, conforme o tipo de fluido.

M18 x 1,5

Especificação da rosca da conexão de processo, com diâmetro nominal de 18 mm e passo de 1,5 mm.

IP 67

Grau de proteção declarado para o invólucro; a aplicação deve respeitar as condições de instalação e vedação do fabricante.

MTTF

Tempo médio até falha informado como parâmetro estatístico; não representa garantia nem vida útil assegurada.
