Cabo de Conexão Fêmea IFM E12282

Pré-visualizar: E12282 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 2m PUR IP67 Sem Halogênio

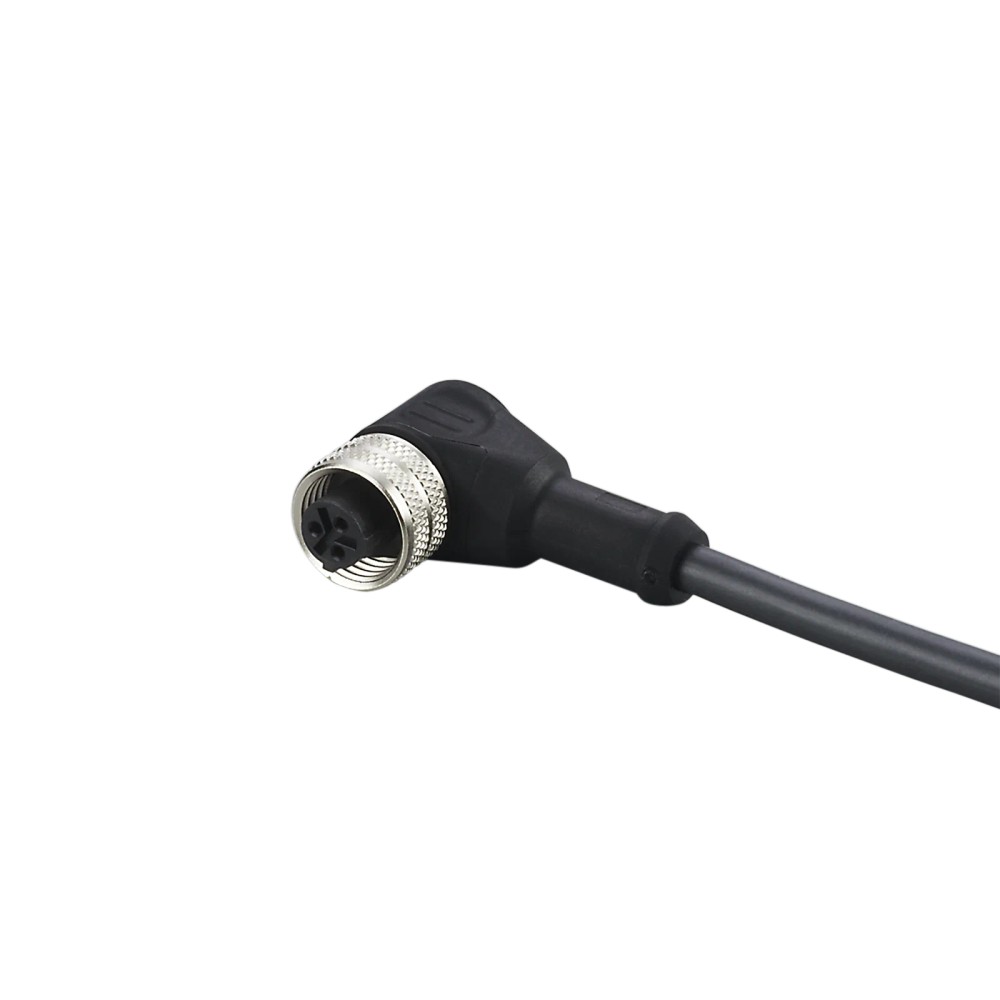

E12282 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 2m PUR IP67 Sem Halogênio

Imagem meramente ilustrativa

R$ 182,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12282
EAN: 4021179259491
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "E12282 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 2m PUR IP67 Sem Halogênio"

Destaques do Produto

Comprimento

2 m

Tipo de conector

Fêmea, angular, 1/2 polegada

Codificação e contatos

Codificação C; 3 contatos

Tensão máxima

< 250 V AC; < 300 V DC

Proteção e material

IP67; cabo em PUR

Condutores

3 x 0,5 mm²

Por que comprar IFM na Melhor Indústria?

Sobre o E12282 IFM — Cabo de conexão com conector fêmea, 2 m, PUR, IP67, sem halogênio

O IFM E12282 é um cabo de conexão com conector fêmea para aplicações industriais e de automação. Possui 2 m de comprimento, revestimento em PUR e grau de proteção IP67. A conexão é angular, de 1/2 polegada, com codificação C e 3 contatos. A tensão máxima informada é inferior a 250 V AC e a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E12282
Tipo de produto	Cabo de conexão com conector fêmea
Comprimento	2 m
Conector	1 x 1/2 polegada, angular, codificação C, 3 contatos
Tensão máxima	< 250 V AC; < 300 V DC
Material do cabo	PUR
Grau de proteção	IP67
Composição dos condutores	3 x 0,5 mm²
Faixa de temperatura	-25 a 90 °C
Sem halogênio	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram cabo de conexão com conector fêmea angular de 1/2 polegada, codificação C e 3 contatos.
Instalações em que o comprimento de 2 m, a faixa de temperatura de -25 a 90 °C e os limites de tensão informados atendam aos requisitos do projeto.
Aplicações com dobras e deslocamentos dentro dos parâmetros especificados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir tensão igual ou superior a 250 V AC ou 300 V DC.
Não selecionar quando forem necessários comprimento, tipo de conector, codificação ou número de contatos diferentes dos informados; confirme a interface requerida pelo dispositivo antes da compra.
Não usar fora da faixa de temperatura especificada de -25 a 90 °C.

APLICAÇÕES E USO

Uso em aplicações industriais e de automação industrial, conforme declarado na ficha do produto.
Possível uso em instalações com movimentação do cabo quando os parâmetros informados de curvatura, torção e velocidade forem respeitados; essa adequação deve ser validada para as condições reais da aplicação.
A ficha não identifica dispositivos ou protocolos específicos compatíveis. Confirme a interface, a pinagem e os requisitos elétricos no datasheet do equipamento conectado.
Limites de operação informados: -25 a 90 °C, menos de 250 V AC e menos de 300 V DC.

COMO ESCOLHER

Antes de comprar o E12282 IFM — Cabo de conexão com conector fêmea, 2 m, PUR, IP67, sem halogênio, verifique estes pontos:

Quando escolher o E12282

Escolha este modelo se o equipamento exigir conector fêmea angular de 1/2 polegada, codificação C, 3 contatos e cabo de 2 m, e se as condições elétricas e ambientais estiverem dentro dos limites informados.

Quando avaliar outra configuração

Procure outra versão se o projeto exigir comprimento, conexão, codificação, quantidade de contatos ou tensão diferente. A ficha disponível não identifica modelos alternativos; valide a referência necessária no catálogo ou datasheet IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado nos dados do anúncio.
Modelo / SKU	E12282	Referência do produto.
Part number	E12282	Referência indicada nos dados primários do anúncio.
GTIN	4021179259491	Identificador comercial informado.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional do produto.
Aplicação	Aplicações industriais e automação industrial	Uso declarado na ficha do produto.
Quantidade na embalagem	1 peça	Quantidade informada nos dados do produto.

Dados elétricos e conexão
Tensão de operação AC	< 250 V AC	Limite informado; não exceder.
Tensão de operação DC	< 300 V DC	Limite informado; não exceder.
Conexão do soquete	1 x 1/2 polegada, angular	Configuração física indicada para o conector fêmea.
Codificação	C	Identificação da conexão informada na ficha.
Número de contatos	3	Quantidade de contatos do conector.
Seção transversal	3 x 0,5 mm²	Composição dos condutores do cabo.

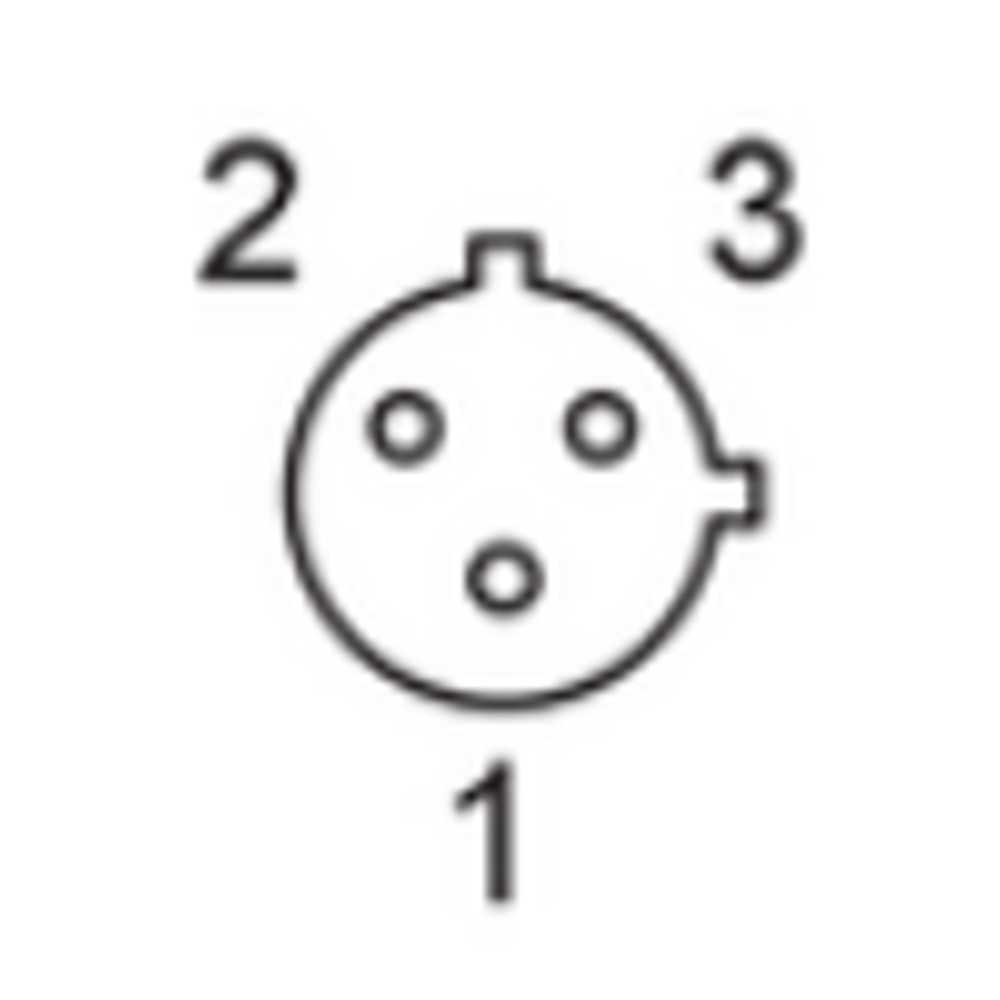

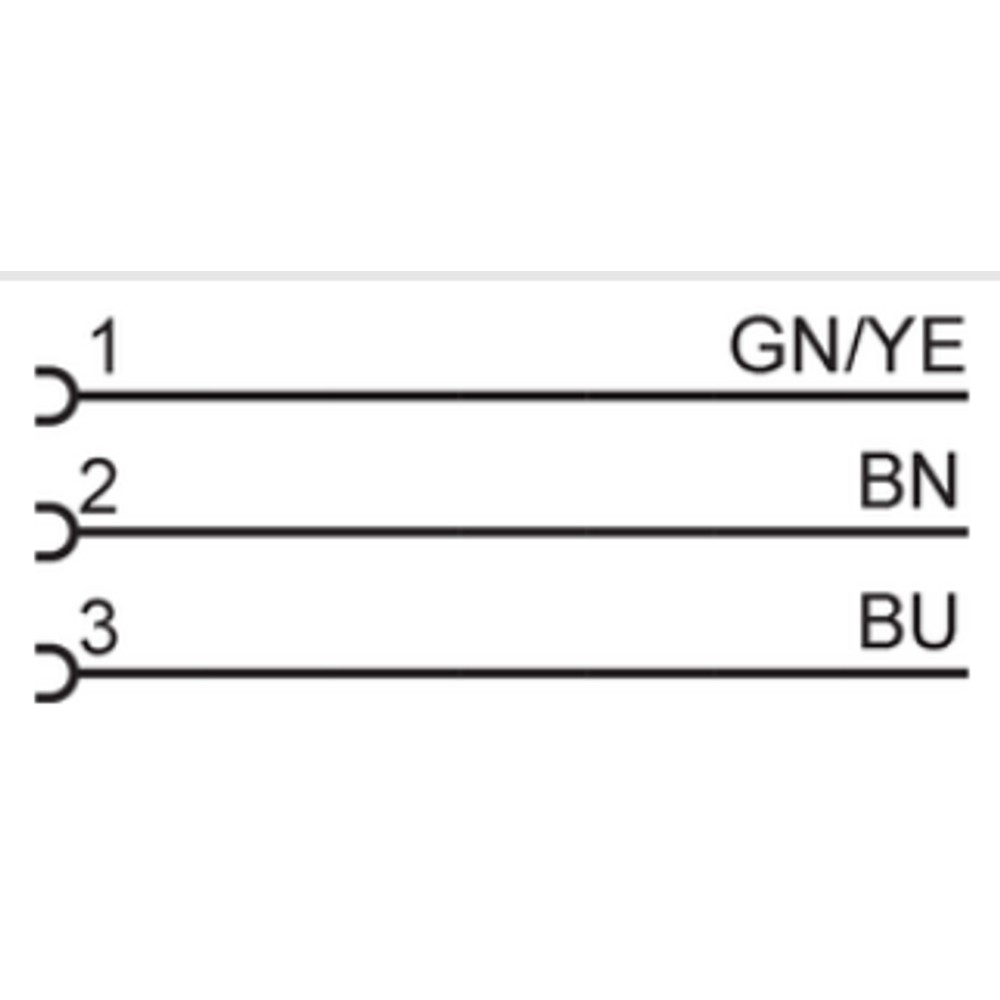

Cores dos fios	BN = marrom; BU = azul; GN/YE = verde/amarelo	Identificação de cores informada; confirme a atribuição de contatos no datasheet.
Torque máximo de aperto	0,6 Nm	Limite máximo indicado para o aperto da conexão.
Material da porca de bloqueio	Latão, niquelado	Material informado para o bloqueio do conector.

Dados mecânicos e materiais
Comprimento do cabo	2 m	Comprimento nominal informado.
Material do cabo	PUR	Material do revestimento do cabo.
Material do corpo do conector	TPU, preto	Material e cor informados para o corpo do conector.
Diâmetro do cabo	5,2 mm	Diâmetro nominal informado.
Peso	89,8 g	Valor informado no catálogo.
Dimensões	26 x 14,5 x 38,5 mm	Dimensões indicadas no conjunto de dados do produto.
Sem halogênio	Sim	Característica declarada na ficha.

Condições ambientais e movimento
Grau de proteção	IP67	Grau de proteção declarado; a ficha não detalha condições de instalação ou duração de exposição.
Faixa de temperatura	-25 a 90 °C	Faixa informada para o produto.
Raio mínimo de curvatura	10 x diâmetro do cabo	Aplicável conforme indicação para aplicação flexível.
Esforço de torção	± 180 °/m	Parâmetro de torção informado na ficha.
Ciclos de curvatura	> 2 milhões	Valor declarado para ciclos de curvatura; condições de ensaio não detalhadas nos dados fornecidos.
Velocidade máxima de movimento	3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; respeitar os limites de movimento informados.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de protocolo deve ser confirmada com os dados do dispositivo conectado.

Conexões

Elétrica Conector fêmea angular de 1/2 polegada, codificação C, 3 contatos; cabo com 3 condutores de 0,5 mm². Limites informados: < 250 V AC e < 300 V DC. Verifique a atribuição de contatos e a tensão do equipamento no datasheet antes da ligação.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão correspondente de 1/2 polegada, codificação C, 3 contatos e requisitos elétricos dentro dos limites informados	✓	A interface e os limites elétricos correspondem às características declaradas; confirme a pinagem específica do dispositivo.
Dispositivo com conexão, codificação ou número de contatos diferente	✗	A correspondência mecânica ou de contatos não está estabelecida para essa configuração.
Circuito que opere em tensão igual ou superior a 250 V AC ou 300 V DC	✗	A ficha especifica limites inferiores a 250 V AC e inferiores a 300 V DC.
Aplicação que exija protocolo específico	✗	Não há protocolo de comunicação declarado para o cabo; é necessário validar a compatibilidade no equipamento e na documentação do fabricante.

INSTALAÇÃO

Como instalar o E12282 IFM — Cabo de conexão com conector fêmea, 2 m, PUR, IP67, sem halogênio

Confirme que a conexão do equipamento corresponde ao conector fêmea angular de 1/2 polegada, codificação C e 3 contatos.
Verifique no datasheet do equipamento a pinagem e a correspondência dos condutores antes de energizar.
Desenergize o circuito antes de realizar a conexão elétrica.
Inspecione o conector, o cabo e a superfície de acoplamento; não instale componentes danificados.
Acople o conector alinhando a interface e aperte sem exceder o torque máximo informado de 0,6 Nm.
Disponha o cabo respeitando o raio mínimo de curvatura indicado e mantenha as condições de tensão e temperatura dentro dos limites especificados.

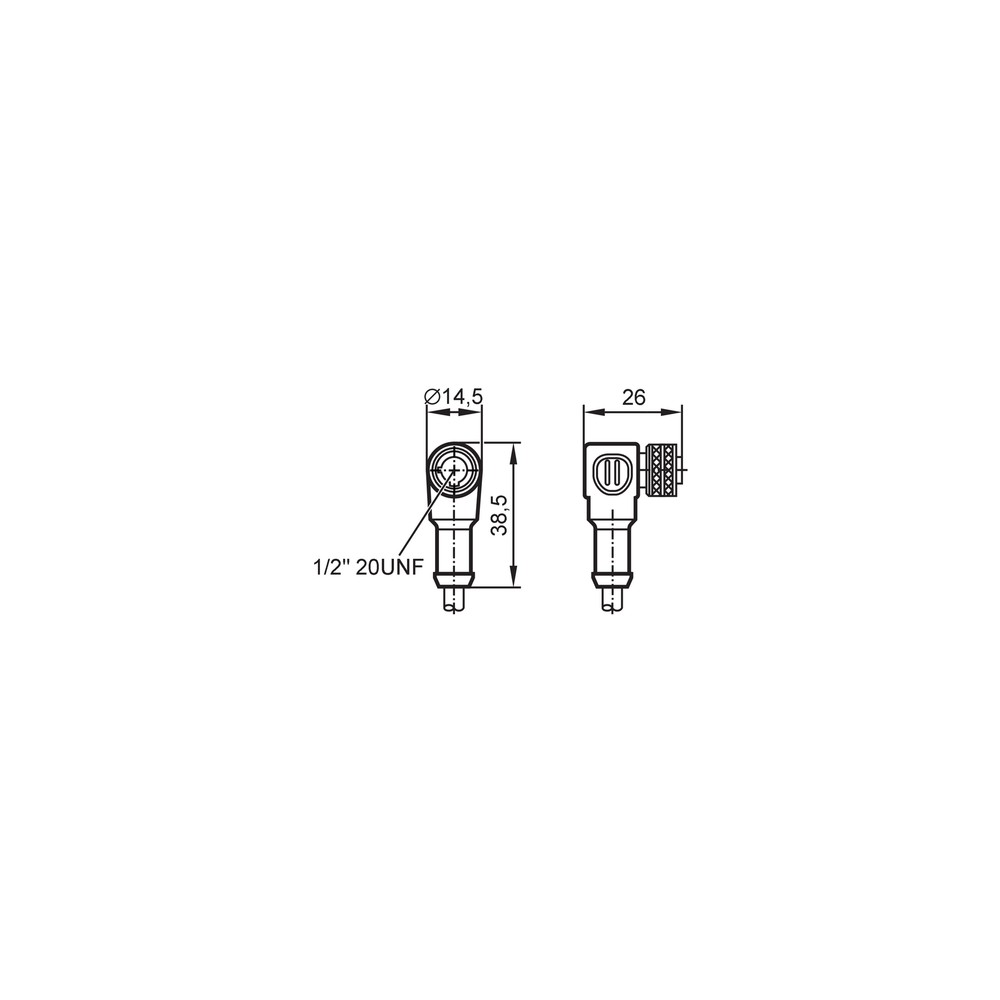

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece a ligação elétrica.	Conector incompatível, acoplamento incompleto ou atribuição de contatos diferente da requerida pelo equipamento.	Confirme tipo de conexão, codificação, número de contatos e pinagem nos documentos dos dois componentes; verifique se o conector está completamente acoplado.
A conexão apresenta interrupções durante a movimentação.	Possível dano ou esforço excessivo no cabo, ou instalação com curvatura ou deslocamento fora dos parâmetros informados.	Inspecione o cabo ao longo do percurso e compare a instalação com o raio mínimo de curvatura e os limites de movimento especificados.
Há aquecimento ou falha no circuito conectado.	Possível operação acima dos limites de tensão ou ligação elétrica incompatível com a pinagem requerida.	Meça a tensão do circuito e compare com os limites da ficha; confira a pinagem do equipamento antes de substituir o cabo.
A conexão não mantém a proteção esperada contra entrada de água ou poeira.	Acoplamento incompleto, dano visível ou condição de instalação incompatível com a proteção declarada.	Verifique o estado das superfícies de conexão e o acoplamento. Consulte o datasheet para as condições aplicáveis à classificação IP67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12282 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12282 e para que serve?

É um cabo de conexão com conector fêmea para aplicações industriais e de automação. A compatibilidade com um equipamento específico depende da conexão e da pinagem exigidas por ele.

O que acompanha o produto?

A ficha informa uma unidade do cabo de conexão. Não há acessórios adicionais listados.

Este cabo atende a qualquer dispositivo com conector de 1/2 polegada?

Não é possível afirmar compatibilidade apenas pelo diâmetro da conexão. Confirme também codificação C, 3 contatos e pinagem requerida pelo dispositivo.

Posso usar este cabo em circuito com tensão de 250 V AC ou 300 V DC?

A ficha especifica tensão inferior a 250 V AC e inferior a 300 V DC. Não use a indicação como autorização para operar exatamente nesses valores ou acima deles.

Este cabo serve para um circuito que exige tensão acima dos limites informados?

Não. Os limites declarados são inferiores a 250 V AC e inferiores a 300 V DC; para tensão superior, selecione um cabo especificado para o circuito.

Posso usar o E12282 com um conector de outra codificação ou com mais contatos?

A ficha identifica codificação C e 3 contatos. Não há compatibilidade declarada com outras codificações ou quantidades de contatos.

O equipamento não liga depois que conectei o cabo; o que verifico antes de trocar?

Confira se a conexão está totalmente acoplada e se o dispositivo requer a mesma codificação e quantidade de contatos. Verifique também a pinagem no datasheet do equipamento.

O sinal falha quando o cabo se movimenta; preciso substituir o cabo?

A falha pode estar relacionada a dano ou a uma instalação fora dos parâmetros de movimento. Inspecione o cabo e confira o raio de curvatura antes de decidir pela substituição.

Como faço a instalação sem danificar o conector?

Desenergize o circuito, alinhe a interface antes de acoplar e não exceda o torque máximo de 0,6 Nm. Confira a pinagem do equipamento antes de ligar.

Devo comprar este cabo ou procurar uma versão com outro comprimento?

O E12282 tem 2 m. Se esse comprimento não atender ao percurso da instalação, procure uma referência com comprimento adequado e confirme também conexão, codificação, contatos e requisitos elétricos.

GLOSSÁRIO TÉCNICO

PUR

Material especificado para o cabo; a ficha não detalha propriedades adicionais além da composição indicada.

IP67

Grau de proteção declarado para o produto. Consulte o datasheet para as condições e limitações de aplicação.

Codificação C

Identificação da configuração de conexão indicada para o conector; deve corresponder à interface do equipamento.

Raio mínimo de curvatura

Limite de curvatura indicado para a instalação flexível, expresso como múltiplo do diâmetro do cabo.

Seção transversal

Área nominal informada para cada condutor do cabo.

Ligações relacionadas com "E12282 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 2m PUR IP67 Sem Halogênio"
