Sensor de Pressão IFM PI2798 - IO-Link e Display

Pré-visualizar: PI2798 IFM - Sensor Pressão ifm Ind. Alimentícia Faceado, IO-Link, -0,012-0,25bar

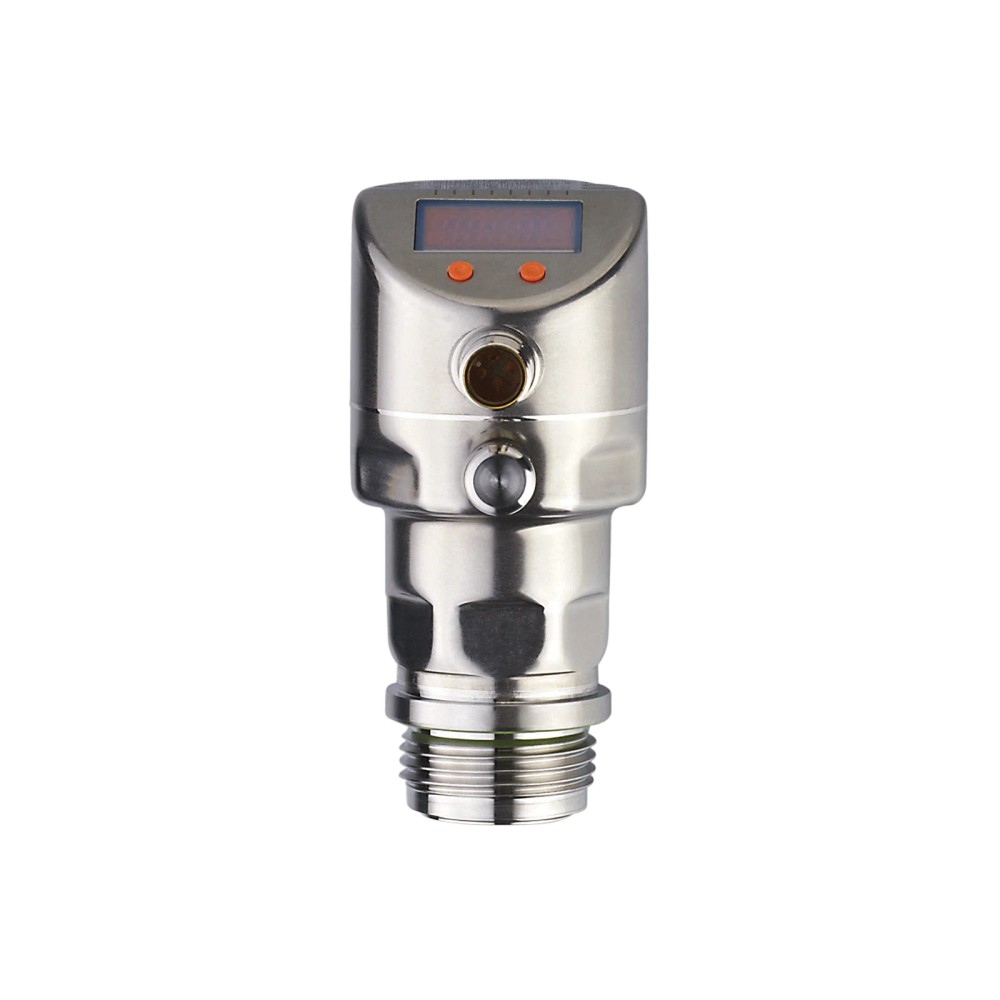

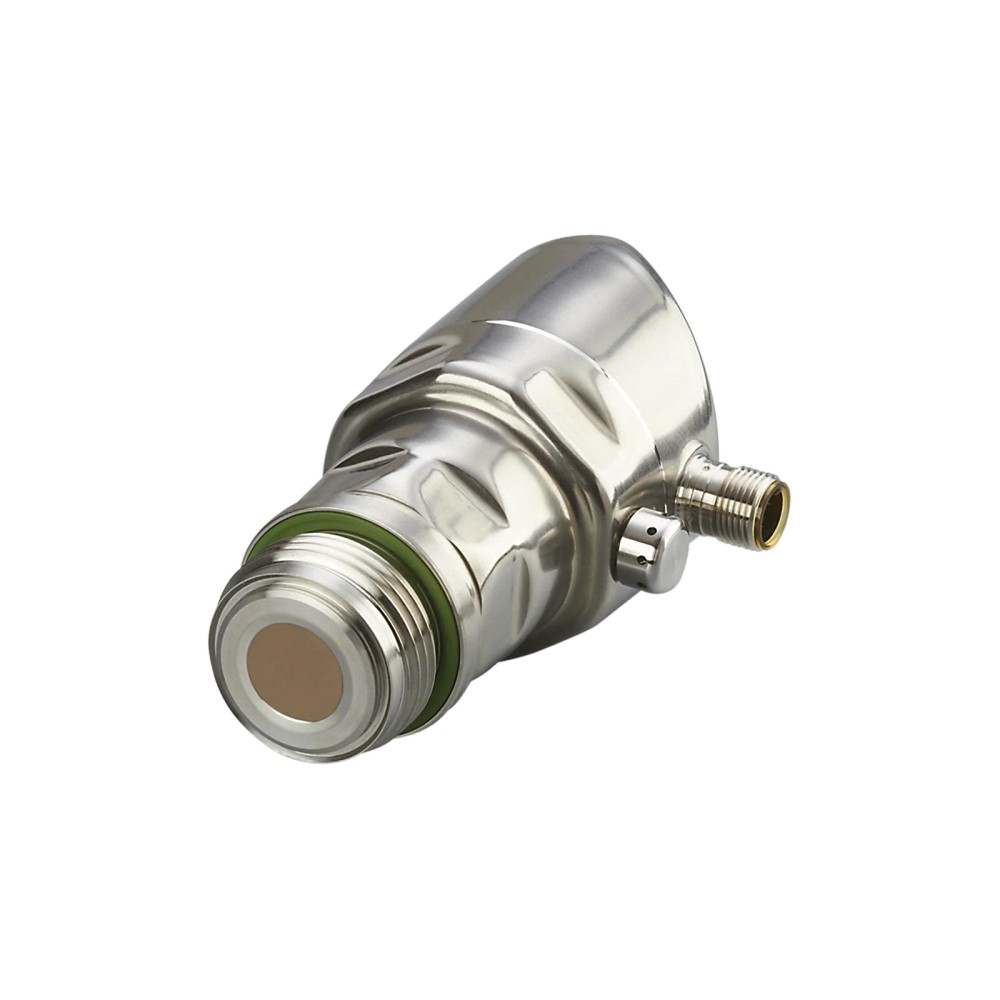

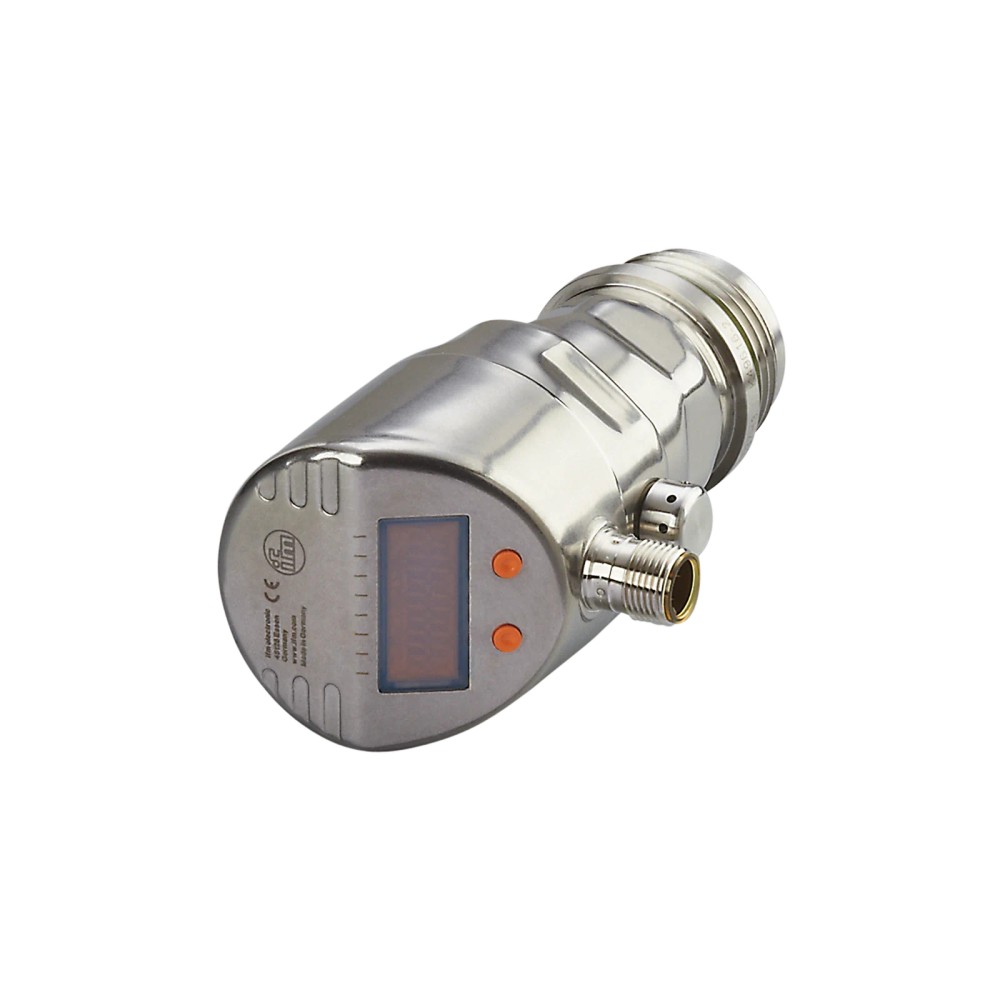

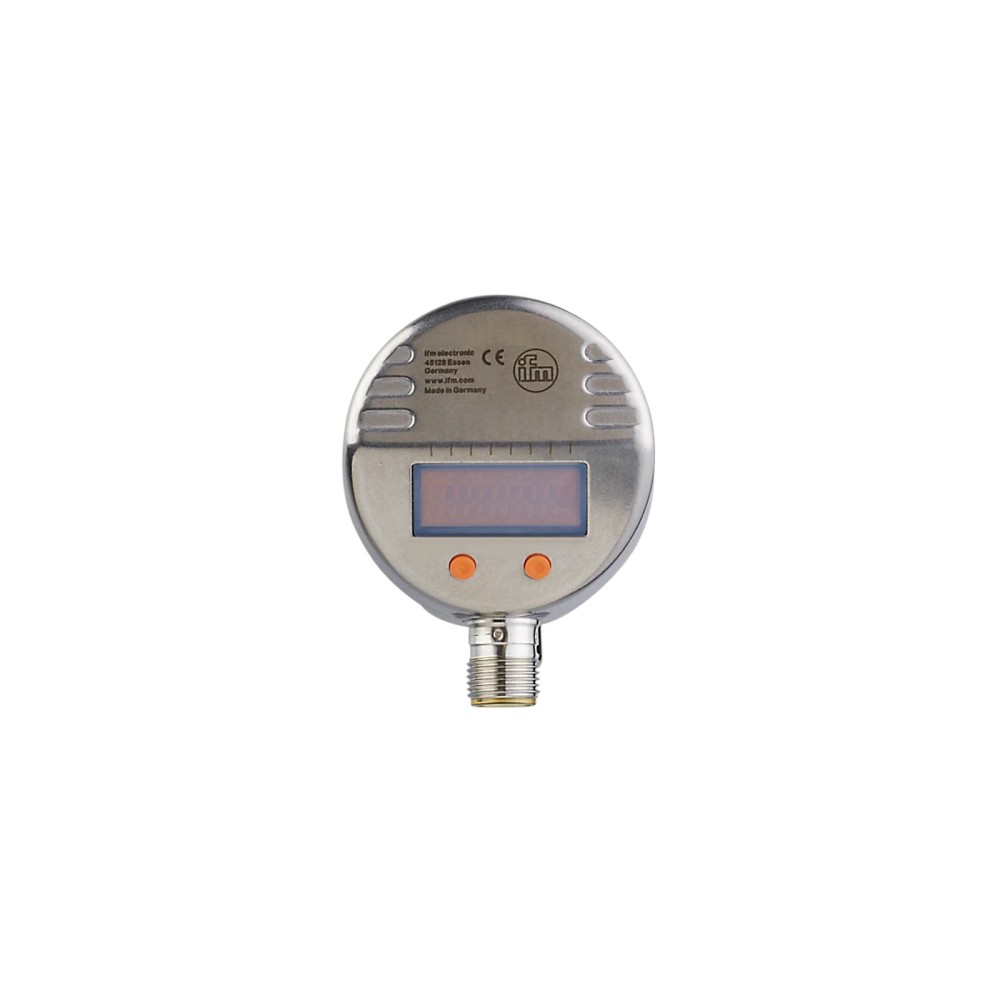

PI2798 IFM - Sensor Pressão ifm Ind. Alimentícia Faceado, IO-Link, -0,012-0,25bar

Imagem meramente ilustrativa

R$ 6.806,80

Nossos preços são com impostos.

Sem estoque, prazo de entrega será maior

Referência do fabricante: PI2798
EAN: 4021179244299
NCM do produto: 90262090

Destaques do Produto Pressão Relativa;...mais

Fechar menu

Saiba mais sobre: "PI2798 IFM - Sensor Pressão ifm Ind. Alimentícia Faceado, IO-Link, -0,012-0,25bar"

Destaques do Produto

Pressão

Relativa; faixa de -0,0124 a 0,25 bar

Processo

G 1 externa, cone de vedação Aseptoflex Vario

Sinal

Comutação, 4...20 mA e IO-Link

Montagem

Faceada frontalmente

Conexão elétrica

M12 codificação A, 4 contatos

Fluido

Temperatura de -25 a 125 °C; até 145 °C por no máximo 1 hora

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico ifm PI2798, faceado frontalmente, com display, IO-Link e faixa de medição de -0,0124 a 0,25 bar

O ifm PI2798 é um sensor eletrônico de pressão relativa com montagem faceada e display, destinado a aplicações na indústria alimentícia e de bebidas. Mede de -0,0124 a 0,25 bar e oferece saídas de comutação, analógica de 4 a 20 mA e comunicação IO-Link. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-0,0124 a 0,25 bar
Tipo de pressão	Pressão relativa
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario
Montagem	Faceada frontalmente
Saídas e comunicação	Comutação, analógica 4...20 mA e IO-Link
Display	Display alfanumérico de 4 dígitos
Temperatura do fluido	-25 a 125 °C; 145 °C por no máximo 1 hora
Grau de proteção	IP 67, IP 68 e IP 69K
Conexão elétrica	M12, codificação A, 4 contatos
Dimensões e massa	Ø 50 mm; comprimento 105,8 mm; 354 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de pressão relativa em instalações de processamento de alimentos e bebidas com montagem faceada, conexão G 1 Aseptoflex Vario e faixa compatível com -0,0124 a 0,25 bar.
Sistemas que aceitem saída analógica de 4...20 mA, saída de comutação PNP/NPN ou comunicação IO-Link, observadas as condições elétricas do sensor.
Medição de meios pastosos e sólidos, líquidos ou gasosos, conforme os materiais de contato e limites de temperatura especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo exceder a faixa de medição ou os limites de resistência à pressão informados pelo fabricante.
Não usar em processo cuja conexão mecânica não seja compatível com G 1 externa e o sistema de vedação Aseptoflex Vario, sem adaptador ou solução validada para a instalação.
Não operar o fluido acima de 145 °C; essa temperatura é permitida por no máximo 1 hora.

APLICAÇÕES E USO

Aplicação informada pelo fabricante/catálogo: medição faceada de pressão relativa em instalações da indústria alimentícia e de bebidas, desde que conexão, faixa e temperatura sejam compatíveis.
Os meios listados incluem pastosos e sólidos, líquidos e gasosos. A adequação deve ser confirmada para o processo específico, considerando os materiais em contato com o fluido e a temperatura permitida.
A saída analógica pode ser usada em sistemas com entrada de corrente 4...20 mA compatível; a ligação deve respeitar a alimentação e a carga máxima da configuração de 2 ou 3 fios.
A integração por IO-Link é aplicável a um master compatível com revisão 1.0, COM2 e porta classe A. A ficha não especifica compatibilidade com controladores ou marcas particulares.
A ficha não comprova compatibilidade com qualquer produto de limpeza, agente químico ou procedimento CIP/SIP específico; validar essa condição com o fabricante antes de definir o processo.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico ifm PI2798, faceado frontalmente, com display, IO-Link e faixa de medição de -0,0124 a 0,25 bar, verifique estes pontos:

Escolha o PI2798 quando

A aplicação exigir medição de pressão relativa na faixa de -0,0124 a 0,25 bar, montagem faceada e conexão G 1 externa Aseptoflex Vario. Confirme também compatibilidade da temperatura do fluido, alimentação e sinal requerido.

Avalie outra configuração quando

A faixa necessária ultrapassar a faixa de medição, a aplicação requerer outro tipo de pressão ou a conexão de processo não corresponder à G 1 Aseptoflex Vario. A ficha não fornece dados suficientes para indicar um modelo substituto; consulte o catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI2798	Código do produto e part number.
Marca	ifm	Fabricante indicado na ficha.
GTIN	4021179244299	Identificador comercial do produto.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição de aplicação e construção.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação indicada nos dados do produto.
Substâncias	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios indicados nos dados do produto.
Tipo de pressão	Pressão relativa	Grandeza de pressão medida.

Faixa de medição e processo
Faixa de medição	-0,0124...0,25 bar; -12,4...250 mbar; -5...100,4 inH2O; -1,24...25 kPa	Faixa nominal de medição em unidades indicadas pelo fabricante.
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo.
Nota de conexão de processo	Rosca G1 segundo ISO 228; alternativa de vedação pelo contorno traseiro com vedação conforme referência DIN EN ISO 1179-2	Nota fornecida na ficha; confirmar configuração de vedação na instalação.
Ponto de comutação SP	-12...250 mbar; -4,8...100,4 inH2O; -1,2...25 kPa	Intervalo de ajuste informado para o ponto SP.
Ponto de comutação e retorno rP	-12,4...249,6 mbar; -5...100,2 inH2O; -1,24...24,96 kPa	Intervalos especificados para ajuste de SP e rP.
Ponto inicial do sinal analógico	-12,4...187,4 mbar; -5...75,2 inH2O; -1,24...18,74 kPa	Limites de ajuste do início da saída analógica.
Ponto final do sinal analógico	50...250 mbar; 20,1...100,4 inH2O; 5...25 kPa	Limites de ajuste do final da saída analógica.
Intervalos de ajuste	0,2 mbar; 0,1 inH2O; 0,02 kPa	Resolução de ajuste indicada.
Resistência à pressão	6000 mbar; 2400 inH2O; 600 kPa	Limite de resistência à pressão informado pelo fabricante.
Pressão mínima de ruptura	30000 mbar; 12044 inH2O; 3000 kPa	Valor de pressão de ruptura informado na ficha.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite de resistência a vácuo indicado.
MAWP em aplicações segundo CRN	10 bar	Pressão de trabalho máxima conforme a condição CRN indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante.
Estanqueidade perfeita	Sim	Característica indicada na ficha.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos indicada pelo fabricante.

Materiais e contato com o fluido
Materiais de construção	Aço inoxidável 316L, FKM, PTFE, PBT, PEI e PFA	Materiais declarados para o conjunto.
Materiais em contato com o fluido	Cerâmica 99,9% Al2O3; aço inoxidável 1.4435/316L; PTFE	Materiais especificados para as partes em contato com o fluido.
Características da superfície	Ra < 0,4 μm; Rz = 4 μm	Acabamento superficial indicado para a superfície de contato.

Saídas e funções elétricas
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal disponíveis, configuráveis conforme a ficha.
Saída analógica	4...20 mA, invertível e de escala ajustável	Sinal analógico de corrente.
Quantidade de saídas digitais	2	Quantidade declarada de saídas digitais.
Quantidade de saídas analógicas	1	Quantidade declarada de saídas analógicas.
Saída de comutação	Abertura/fechamento, parametrizável	Função configurável da saída de comutação.
Função elétrica	PNP/NPN	Configuração elétrica indicada na ficha.
Modo SIO	Sim	Operação em modo SIO disponível.
Frequência de comutação DC, 3 fios	125 Hz	Frequência de comutação especificada para ligação de 3 fios.
Corrente constante máxima da saída de comutação DC, 3 fios	250 mA	Limite informado para a saída de comutação.
Queda de tensão máxima da saída de comutação DC, 3 fios	2 V	Queda de tensão máxima declarada.
Tempo de resposta mínimo da saída de comutação dAP, 3 fios	3 ms	Valor mínimo indicado com o amortecimento dAP.
Carga máxima, 2 fios	300 Ω	Carga máxima especificada para a configuração de 2 fios.
Carga máxima, 3 fios	(Ub - 10 V) / 20 mA Ω	Relação de carga máxima fornecida para a configuração de 3 fios.

Alimentação e conexão elétrica
Conexão elétrica	1 x M12; codificação A; 4 contatos, dourados	Tipo de conector e contatos.
Tensão de operação, 2 fios	20...32 V DC	Faixa de alimentação especificada para 2 fios.
Tensão de operação, 3 fios	18...32 V DC	Faixa de alimentação especificada para 3 fios.
Consumo de corrente, 2 fios	3,6...21 mA	Faixa indicada para a configuração de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Consumo máximo indicado para a configuração de 3 fios.
Classe de proteção elétrica	III	Classe de proteção declarada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção contra curto-circuito informado.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Retardo de prontidão, 2 fios	1 s	Tempo de prontidão após energização na configuração de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo de prontidão após energização na configuração de 3 fios.

IO-Link e comunicação
Interface de comunicação	IO-Link	Interface de comunicação indicada.
Revisão IO-Link	1.0	Revisão informada na ficha.
Tipo de transferência IO-Link	COM2; 38,4 kBaud	Taxa e modo de transferência.
Classe de master port exigida	A	Classe requerida para a porta do master IO-Link.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo declarado.
DeviceID default	257	Identificador padrão indicado na ficha.
Watchdog integrado	Sim	Recurso declarado para comunicação.

Precisão e desvios
Repetibilidade	< ±0,1% da duração	Especificação para variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ±0,15% da duração	Valor indicado para turn down 1:1.
Desvio de linearidade	< ±0,15% da duração	Valor indicado para turn down 1:1.
Desvio de características	< ±0,2% da duração	Turn down 1:1; inclui linearidade, histerese e repetibilidade; ajuste do ponto limite conforme DIN EN IEC 62828-1.
Precisão do ponto de ajuste	< ±0,2% da duração	Valor indicado para turn down 1:1.
Estabilidade ao longo do tempo	< ±0,1% da duração por ano	Condição indicada: turn down 1:1.
Coeficiente de temperatura da amplitude	< ±0,15% da duração / 10 K	Condição de referência: 0...70 °C.
Coeficiente de temperatura do ponto zero	< ±0,05% da duração / 10 K	Condição de referência: 0...70 °C.

Tempos e amortecimento
Amortecimento do valor de processo dAP	0...30 s	Intervalo de ajuste do amortecimento do valor de processo.
Amortecimento da saída analógica dAA	0,01...99,99 s	Intervalo de ajuste do amortecimento da saída analógica.
Resposta de passo da saída analógica, 2 fios	45 ms	Tempo de resposta especificado para a configuração de 2 fios.
Resposta de passo da saída analógica, 3 fios	7 ms	Tempo de resposta especificado para a configuração de 3 fios.
Ajuste de fábrica	SP1 = 62,4 mbar; rP1 = 57,4 mbar; SP2 = 187,4 mbar; rP2 = 182,4 mbar; ASP = 0,0 mbar; AEP = 250,0 mbar; dAP = 0,06 s; dAA = 0,03 s	Parâmetros de fábrica informados pelo fabricante.

Display e operação
Display	Display alfanumérico de 4 dígitos para funções e valores de medição	Indicação local declarada.
LED de unidade	Verde	Indicação visual da unidade.
LED de estado de chaveamento	Amarelo	Indicação visual do estado de comutação.
Unidades do display	mbar; kPa; inH2O; mmWS; % da amplitude	Unidades selecionáveis indicadas.
Contatos	Banhados a ouro	Característica especial dos contatos.

Condições ambientais e resistência
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente indicada.
Temperatura do fluido	-25...125 °C; 145 °C por no máximo 1 hora	Limites de temperatura do meio.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP 67; IP 68; IP 69K	Graus de proteção indicados na ficha.
Resistência a choques	DIN IEC 68-2-27; 50 g; 11 ms	Condição de ensaio declarada.
Resistência a vibrações	DIN IEC 68-2-6; 20 g; 10...2000 Hz	Condição de ensaio declarada.
Número do arquivo UL	E174189	Identificador de arquivo informado.
Número de aprovação UL	J018	Identificador de aprovação informado.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato declarado.
Diâmetro	50 mm	Dimensão indicada.
Comprimento	105,8 mm	Dimensão indicada.
Massa	354 g	Massa informada no catálogo.
MTTF	160 anos	Valor indicado na ficha; não representa prazo de garantia.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link versão 1.0, transferência COM2 a 38,4 kBaud; tempo mínimo de ciclo do processo de 2,3 ms.

• Modo SIO disponível.

• Sinal analógico de corrente 4...20 mA, invertível e com escala ajustável.

• Saídas de comutação configuráveis; função elétrica PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação: 20...32 V DC em 2 fios ou 18...32 V DC em 3 fios. A classe de master port IO-Link exigida é A. Verifique o esquema oficial de ligação para a atribuição dos contatos.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. A ficha também descreve vedação alternativa pelo contorno traseiro com vedação conforme referência DIN EN ISO 1179-2; confirme a configuração mecânica aplicável antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com master IO-Link versão 1.0, COM2 e porta classe A	✓	A ficha informa IO-Link 1.0, COM2 a 38,4 kBaud e exigência de master port classe A.
Entrada analógica de corrente compatível com 4...20 mA	✓	O sensor disponibiliza saída analógica 4...20 mA, invertível e de escala ajustável; respeite a carga máxima especificada para a configuração de 2 ou 3 fios.
Entrada digital que aceite saída PNP ou NPN	✓	A função elétrica é PNP/NPN e as saídas de comutação são parametrizáveis; confirme a configuração e a ligação elétrica do sistema.
Processo com conexão G 1 externa e vedação Aseptoflex Vario compatível	✓	Essa é a conexão de processo indicada para o PI2798.
Processo que exija pressão absoluta ou faixa fora de -0,0124 a 0,25 bar	✗	O sensor é especificado para pressão relativa e sua faixa de medição é limitada aos valores informados.
Aplicação com temperatura do fluido acima de 145 °C	✗	A ficha limita a temperatura máxima do fluido a 145 °C por no máximo 1 hora.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico ifm PI2798, faceado frontalmente, com display, IO-Link e faixa de medição de -0,0124 a 0,25 bar

Confirme que a pressão relativa prevista permanece dentro da faixa de medição e que os limites de pressão do processo respeitam as especificações do fabricante.
Verifique se a conexão da instalação é G 1 externa compatível com Aseptoflex Vario e selecione a vedação conforme a configuração de montagem indicada na documentação.
Instale o sensor faceado, sem aplicar força ou procedimento de montagem não previsto pelo fabricante; consulte o desenho dimensional e a folha de dados.
Confirme se a temperatura ambiente e a temperatura do fluido estão dentro dos limites especificados para a condição de operação.
Conecte o M12 codificação A conforme o diagrama oficial, verificando tensão de alimentação, configuração de 2 ou 3 fios, carga e tipo de sinal desejado.
Configure saída, pontos de comutação, escala analógica ou comunicação IO-Link e valide a leitura e o estado de saída durante a colocação em serviço.

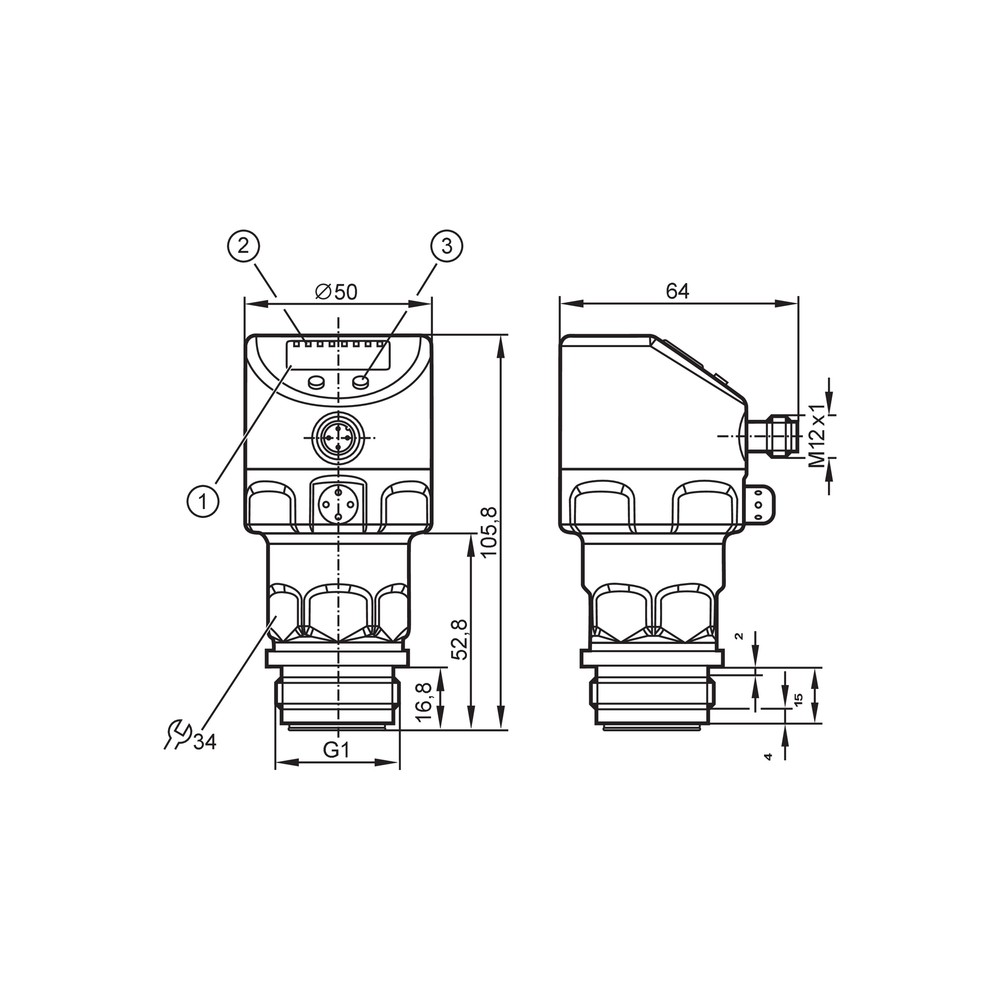

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de pressão não corresponde à condição do processo.	Faixa, tipo de pressão, ajuste de escala ou conexão de processo incompatíveis com a aplicação; também pode haver problema de montagem ou vedação.	Compare a pressão aplicada com a faixa especificada, confirme que a medição requerida é relativa, revise ASP/AEP e inspecione a conexão e a vedação.
A saída analógica permanece fora do intervalo esperado.	Ligação de 2 ou 3 fios, alimentação, carga ou ajuste dos pontos inicial e final do sinal incompatíveis.	Meça a alimentação no conector, verifique a carga conforme a configuração e confira os ajustes ASP e AEP e a parametrização da saída.
O controlador não identifica o sensor por IO-Link.	Master ou porta incompatível com IO-Link 1.0, COM2 ou classe A, ou conexão/configuração elétrica incorreta.	Confirme a classe da porta, revisão e taxa do master, conexão M12 e alimentação; consulte a folha de dados para a configuração dos contatos.
A saída de comutação não muda no ponto esperado.	Pontos SP/rP, lógica de abertura/fechamento ou função PNP/NPN configurados de modo diferente do sistema conectado.	Leia os parâmetros SP e rP, verifique a lógica de saída configurada e confirme que a entrada do controlador é compatível com PNP/NPN.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2798 em português (Datasheet) Desenho em escala PI2798 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI2798 e para que tipo de aplicação ele foi especificado?

É um sensor eletrônico de pressão relativa, faceado e com display, indicado para aplicações na indústria alimentícia e de bebidas. A ficha também lista meios pastosos e sólidos, líquidos e gasosos.

Quais sinais e interfaces o sensor oferece?

O PI2798 oferece sinais de comutação, saída analógica de 4...20 mA e IO-Link. A saída de comutação é configurável e a função elétrica é PNP/NPN.

O produto inclui cabo ou outros acessórios?

A ficha informa conexão elétrica M12, mas não especifica cabo ou acessórios incluídos na embalagem. Confirme o conteúdo do fornecimento com o vendedor ou fabricante.

Posso instalar este sensor em uma conexão diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. A ficha não confirma compatibilidade direta com outras conexões; valide qualquer adaptação mecanicamente antes da instalação.

Este modelo serve para medir pressão absoluta?

Não: a ficha identifica o PI2798 como sensor de pressão relativa. Para uma medição de pressão absoluta, selecione um produto cuja ficha declare esse tipo de pressão.

Posso usar o sensor com fluido acima de 145 °C?

Não conforme os limites informados: a temperatura máxima indicada é 145 °C por no máximo 1 hora. A operação regular do fluido é especificada até 125 °C.

O display acende, mas a leitura parece incorreta; o que verifico antes de trocar o sensor?

Confirme se a aplicação usa pressão relativa e está dentro da faixa de medição, e confira a unidade do display e a escala configurada. Verifique também montagem, conexão e vedação.

O valor de 4...20 mA não chega corretamente ao controlador; por onde começo o diagnóstico?

Verifique a alimentação e a carga da entrada conforme a ligação de 2 ou 3 fios e confirme os ajustes dos pontos inicial e final analógicos. Compare também a configuração de escala com a faixa esperada no controlador.

Devo comprar o PI2798 ou procurar uma versão com outra faixa?

Escolha o PI2798 se a aplicação exigir pressão relativa dentro de -0,0124 a 0,25 bar e aceitar a conexão G 1 Aseptoflex Vario. Se a faixa necessária for diferente, a ficha não indica um substituto específico; compare os dados de outro modelo no catálogo do fabricante.

Como devo ligar e colocar o sensor em serviço?

Use o conector M12 codificação A e respeite a tensão, a configuração de fios e o esquema oficial de contatos. Depois, configure o sinal requerido e valide as leituras e saídas conforme a documentação técnica.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica.

Aseptoflex Vario

Sistema de conexão de processo indicado para a montagem do sensor, com rosca G 1 externa e cone de vedação.

IO-Link

Interface de comunicação industrial indicada para parametrização e troca de dados com master compatível.

4...20 mA

Sinal analógico de corrente disponível no sensor, com inversão e escala ajustáveis.

SP/rP

Parâmetros de ponto de comutação e ponto de retorno usados para configurar a atuação da saída.

Ligações relacionadas com "PI2798 IFM - Sensor Pressão ifm Ind. Alimentícia Faceado, IO-Link, -0,012-0,25bar"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PI2798 IFM - Sensor Pressão ifm Ind. Alimentícia Faceado, IO-Link, -0,012-0,25bar"

Para avaliar, preencha:

Ligações relacionadas com
