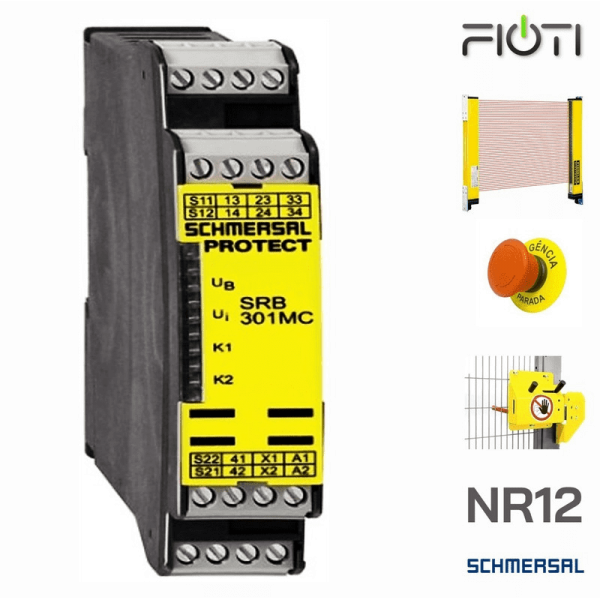

Reles De Seguranca Srb 301Mc-24V

Imagem meramente ilustrativa

R$ 676,70

Nossos preços são com impostos. Devolução grátis em até 7 dias.

Sem estoque. Emissão da NF em: 120 Dias úteis

Referência do fabricante: 13625403
NCM do produto: 8536.41.00

Código para encomenda Descrição do tipo de produtos SRB 301MC-24V Número de...mais

Fechar menu

Saiba mais sobre: "RELES DE SEGURANCA SRB 301MC-24V"

Descrição do tipo de produtos

SRB 301MC-24V

Número de artigo (Número de encomenda)

101190684

EAN (European Article Number)

4250116202249

eCl@ss number, Version 9.0

27-37-18-19

Available until

31.12.2022

Certificados

TÜV
cULus
CCC
EAC

Nome de produto

SRB 301MC

Instruções

IEC 61508
IEC/EN 60204-1
ISO 13849-1
EN 60947-5-1

Stress climático:

EN 60068-2-78

Material do invólucro

Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo

Material dos contatos, elétrico

AgSn0, Ag-Ni, auto limpante, contatos com guia positivo

Peso bruto

250 g

Stop-Category

Fusível eletrónico

Sim

Detecção de ruptura do cabo:

Sim

Reconhecimento de curto-circuitos

Sim

Entrada

Sim

Circuito de retorno EDM

Sim

Função de reinício automático

Sim

Deteção de fuga à terra

Sim

Indicação integrada, estado

Sim

Number of auxiliary contacts

Number of LEDs

Number of openers

Number of safety contacts

Normas, regulamentos

EN 60947-5-1
IEC 61508

Performance level, stop 0, up to

Category, Stop 0

Diagnostic Coverage (DC) Level, Stop 0

≥ 99 %

Valor PFH, Stop 0

2,00 x 10⁻⁸ /h

Safety Integrity Level (SIL), Stop 0, applicable for

Mission time

20 Year(s)

Common Cause Failure (CCF), minimum

Fixação

Fixação rápida para perfil normalizado segundo a DIN EN 60715

Mínima resistência mecânica

10.000.000 comutações

Conexão, conector

Conexão por parafuso
rígido ou flexível

Terminal designations

IEC/EN 60947-1

Secção mínima dos cabos de conexão,

0,25 mm²

Secção máxima dos cabos de conexão,

2,5 mm²

Binário de aperto dos terminais

0,6 Nm

Largura

22,5 mm

Altura

100 mm

Profundidade

121 mm

Tipo de proteção do invólucro

IP40

Tipo de proteção do espaço de instalação

IP54

Tipo de proteção do bornes ou terminais

IP20

Temperatura ambiente, mínimo

-25 °C

Temperatura ambiente, máximo

+60 °C

Temperatura para armazenar e transportar, mínimo

-40 °C

Temperatura para armazenar e transportar, máximo

+85 °C

Resistência a vibrações conforme EN 60068-2-6:

10...55 Hz, amplitude 0.35 mm, ± 15 %

Resistência a impactos:

30 g / 11 ms

Medição da rigidez dielétrica da tensão máxima

4 kV

III

Grau de contaminação por sujeira conf. IEC 60947-1

Faixa de frequência

50 Hz
60 Hz

Medição da tensão de operação

24 VAC -15% / +10%
24 VDC -15% / +20%, ondulação remanescente máx. 10%

Tensão nominal CA mínima para controlos, 50 Hz, mínimo

20,4 VAC

Tensão nominal CA mínima para controlos, 50 Hz, máximo

26,4 VAC

Tensão nominal CA mínima para controlos, 60 Hz, mínimo

20,4 VAC

Tensão nominal CA mínima para controlos, 60 Hz, máximo

26,4 VAC

Medição da tensão de comando DC, mínimo

20,4 VDC

Medição de tensão de comando DC, máximo

28,8 VDC

Potência admissão elétrica

2 W

Potência admissão elétrica

4,9 VA

Resistência máxima de contato,

0,1 Ω

Orientação (Resistência de contato)

em perfeitas condições

Desativação retardada em caso de queda de energia da rede, típico

80 ms

Desativação retardada em caso de PARADA DE EMERGÊNCIA, típico

20 ms

Ligação atrasada no arranque automático, típico

100 ms

ligação atrasada no RESET, típico

20 ms

Voltage, Utilisation category AC15

230 VAC

Current, Utilisation category AC-15

6 A

Voltage, Utilisation category DC13

24 VDC

Current, Utilisation category DC13

6 A

Switching capacity, minimum

10 VDC

Switching capacity, minimum

10 mA

Switching capacity, maximum

250 VAC

Switching capacity, maximum

8 A

Resistência máxima de condução,

40 Ω

Voltage, Utilisation category DC12

24 VDC

Current, Utilisation category DC12

0.1 A

Switching capacity, maximum

24 VDC

Switching capacity, maximum

2 A

EMC rating

EMC-Directive

Indicated operating states

Position relay K2
Position relay K1
Internal operating voltage Ui

Orientação (Aplicações de aplicação)

Sensor de segurança
Dispositivo de segurança
Botão "Parada de Emergência"
Chave de emergência com acionamento por cabo
Cortina de luz de segurança
