R$ 2.111,88
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2232
- EAN: 4021179289504
- NCM do produto: 90261029
Destaques do Produto
Faixa de medição...mais
Saiba mais sobre: "TA2232 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link 4-20mA 100mm"
Destaques do Produto
Faixa de medição
-50...200 °C
Comprimento de instalação
100 mm
Saída analógica
4...20 mA
Comunicação digital
IO-Link, revisão 1.1
Conexão elétrica
M12, codificação A, 4 contatos
Resistência à pressão
Até 160 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

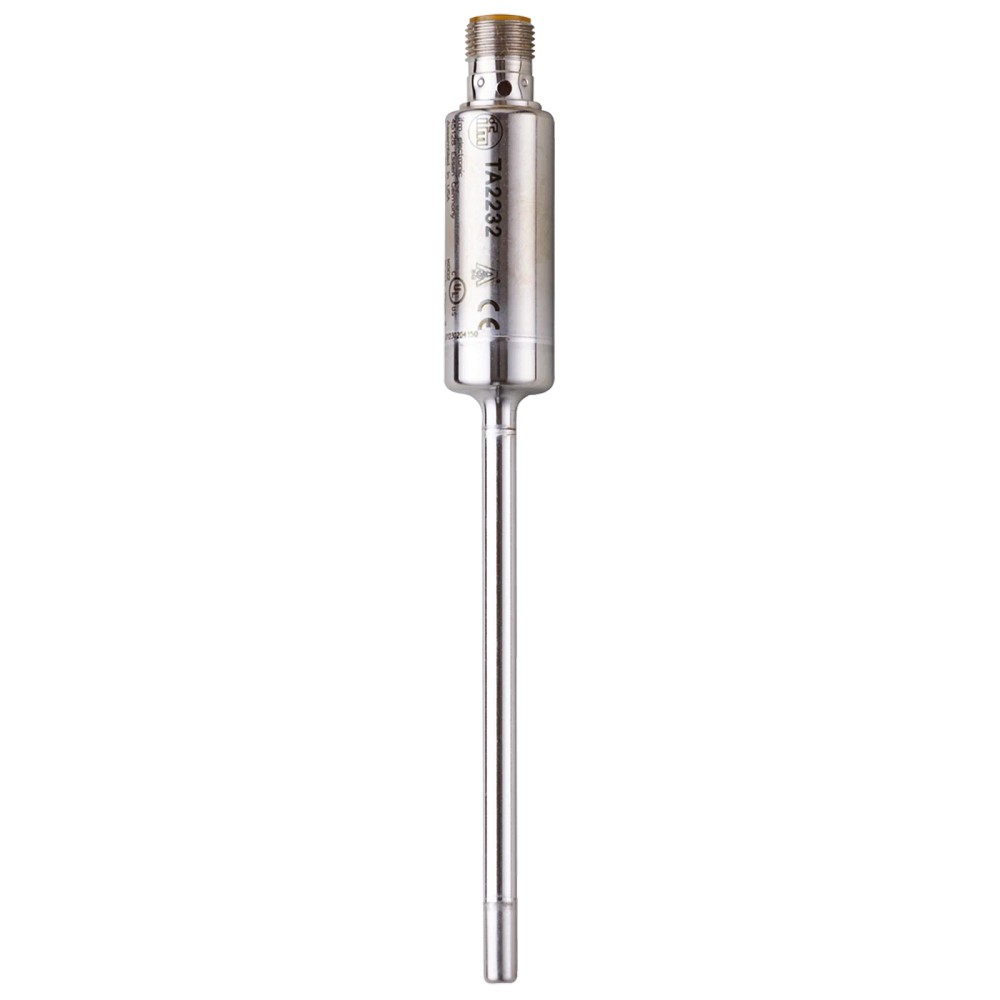

Sobre o Transmissor de Temperatura ifm TA2232, IO-Link e saída analógica 4–20 mA, sonda de 100 mm
O ifm TA2232 é um transmissor de temperatura para monitoramento de fluidos líquidos e gasosos. Possui elemento Pt 1000 classe A, faixa de medição de -50 a 200 °C e sonda com comprimento de instalação de 100 mm. A comunicação é feita por IO-Link e o sinal analógico configurável é de 4–20 mA. A resistência à pressão especificada é de 160 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo / SKU | TA2232 |
| Faixa de medição | -50...200 °C |
| Ajuste de fábrica | 0...200 °C |
| Comprimento de instalação | 100 mm |
| Elemento sensor | 1 x Pt 1000, DIN EN 60751, classe A |
| Sinais / comunicação | Saída analógica 4...20 mA; IO-Link |
| Resistência à pressão | 160 bar / 16 MPa |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Grau de proteção | IP 67; IP 68; IP 69K |
| Material em contato com o fluido | Aço inoxidável 1.4404 / 316L eletropolido |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura de fluidos líquidos e gasosos dentro da faixa de medição especificada.
- Instalações que aceitem comprimento de instalação de 100 mm e adaptação de fixação Ø 6 mm.
- Sistemas com entrada analógica 4–20 mA ou mestre IO-Link compatível, conforme a interface utilizada.
- Aplicações cuja pressão de processo não exceda 160 bar e cujas temperaturas atendam às condições ambientais especificadas.
⚠ Considere outro se precisa de:
- Não selecionar para medição fora da faixa de -50...200 °C.
- Não utilizar em condições que excedam a resistência à pressão especificada de 160 bar.
- Não presumir temperatura ambiente de -25...80 °C quando a temperatura da substância estiver entre 160 °C e 200 °C; nessa condição, a ficha limita a temperatura ambiente a -25...60 °C.
- Não presumir compatibilidade elétrica com conectores ou entradas diferentes da conexão M12 especificada; validar a interface do sistema antes da instalação.
APLICAÇÕES E USO
- Monitoramento de temperatura de fluidos líquidos e gasosos, conforme substâncias indicadas na ficha; respeitar a faixa de -50...200 °C e os limites de temperatura ambiente associados à temperatura do processo.
- Integração em sistemas de automação que recebam sinal analógico de 4–20 mA, respeitando a alimentação e a carga máxima especificadas.
- Integração digital em rede IO-Link com revisão 1.1; confirmar compatibilidade do mestre e configuração do sistema.
- A adequação a um processo específico depende também da pressão, do meio, das condições térmicas e da geometria de instalação; esses parâmetros devem ser verificados no projeto. As utilizações acima descrevem as interfaces e condições declaradas, não uma certificação para uma aplicação particular.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2232, IO-Link e saída analógica 4–20 mA, sonda de 100 mm, verifique estes pontos:
Escolha o TA2232 quando
A aplicação exigir medição de temperatura de fluidos, faixa de -50...200 °C, comprimento de instalação de 100 mm e integração por IO-Link ou saída analógica configurável de 4–20 mA.
Avalie outra configuração quando
A instalação exigir comprimento de sonda diferente de 100 mm, conexão elétrica diferente de M12 codificação A com 4 contatos, faixa de temperatura além de -50...200 °C ou pressão acima de 160 bar. Confirme no datasheet do fabricante a adequação de uma alternativa.
Verifique a condição térmica
Para temperatura da substância inferior a 160 °C, a temperatura ambiente indicada é -25...80 °C; para substância inferior a 200 °C, é -25...60 °C. Considere esses limites na seleção.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Identificação do equipamento. |
| Modelo / SKU / Part Number | TA2232 | Código de identificação do produto. |
| Marca | ifm / ifm electronic | Fabricante indicado na ficha. |
| Substâncias | Fluidos líquidos e gasosos | Meios indicados para monitoramento. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| Faixa de medição | ||
|---|---|---|
| Alcance de medição | -50...200 °C | Faixa de medição declarada. |
| Ajuste de fábrica | 0...200 °C | Configuração de fábrica indicada. |
| Elemento de medição | 1 x Pt 1000; DIN EN 60751, classe A | Elemento sensor e referência de classe declarados. |
| Comprimento da sonda L | 100 mm | Comprimento nominal da sonda. |
| Comprimento de instalação EL | 100 mm | Dimensão de instalação declarada. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Faixa de alimentação; fonte supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Limite de consumo especificado. |
| Classe de proteção | III | Classificação elétrica declarada. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção indicada na ficha. |
| Proteção contra sobrecarga | Sim | Proteção indicada na ficha. |
| Saídas | ||
|---|---|---|
| Sinal de saída | Sinal analógico e IO-Link, configuráveis | Modos de saída informados pelo fabricante. |
| Corrente da saída analógica | 4...20 mA | Saída analógica de corrente. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas especificado. |
| Carga máxima | 250 Ω em 18...19 V; 300 Ω em 19...32 V | Carga permitida condicionada à tensão de operação. |
| Precisão da saída analógica | ±0,3 + (±0,1 % MS) K | Precisão declarada para a saída analógica; MS conforme notação da ficha. |
| Resolução da saída analógica | 0,04 K | Resolução especificada para a saída analógica. |
| Precisão e desvios | ||
|---|---|---|
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Aplicável em caso de desvio da condição de referência de 25 ± 5 °C. |
| Referência do elemento sensor | DIN EN 60751, classe A | Norma e classe associadas ao elemento Pt 1000. |
| Tempos de resposta | ||
|---|---|---|
| Retardo de prontidão | 2 s | Tempo indicado até a prontidão. |
| Tempo dinâmico de resposta T05 / T09 | < 0,5 s / < 2 s | Tempos dinâmicos declarados para T05 e T09. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo de ciclo especificado para o processo. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital de comunicação. |
| Revisão IO-Link | 1.1 | Revisão declarada. |
| Tipo de transferência IO-Link | COM2, 38,4 kBaud | Taxa e modo de transferência especificados. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil indicado na ficha. |
| DeviceID suportado | 446 no modo de operação default | Identificador declarado para o modo padrão. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25...80 °C | Faixa declarada, sujeita à condição da temperatura da substância. |
| Aviso sobre temperatura ambiente | Substância < 160 °C: ambiente -25...80 °C; substância < 200 °C: ambiente -25...60 °C | Limites ambientais condicionados à temperatura da substância. |
| Temperatura de armazenamento | -40...100 °C | Faixa especificada para armazenamento. |
| Resistência à pressão | 160 bar / 16 MPa | Limite de pressão declarado. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Resistência a vácuo informada. |
| Resistência a choques | DIN IEC 68-2-27, 50 g (11 ms) | Ensaio e condição declarados. |
| Resistência a vibrações | DIN IEC 68-2-6, 10 g (10...2000 Hz) | Ensaio e faixa de frequência declarados. |
| Grau de proteção | IP 67; IP 68; IP 69K | Graus de proteção informados pelo fabricante. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas EMC declaradas. |
| MTTF | 232 anos | Valor informado na ficha; não representa período de garantia. |
| Número de aprovação UL | K002 | Identificação de aprovação indicada. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Formato do invólucro | Cilíndrico | Formato construtivo. |

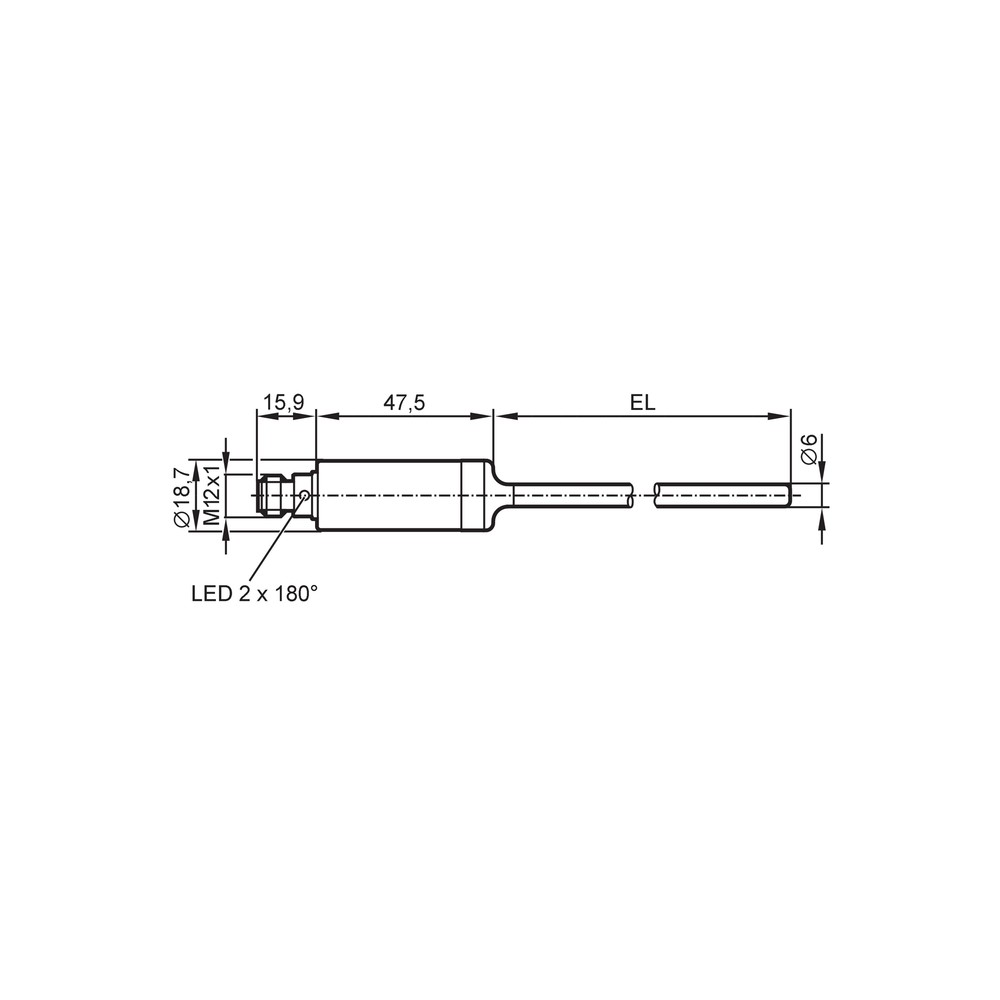

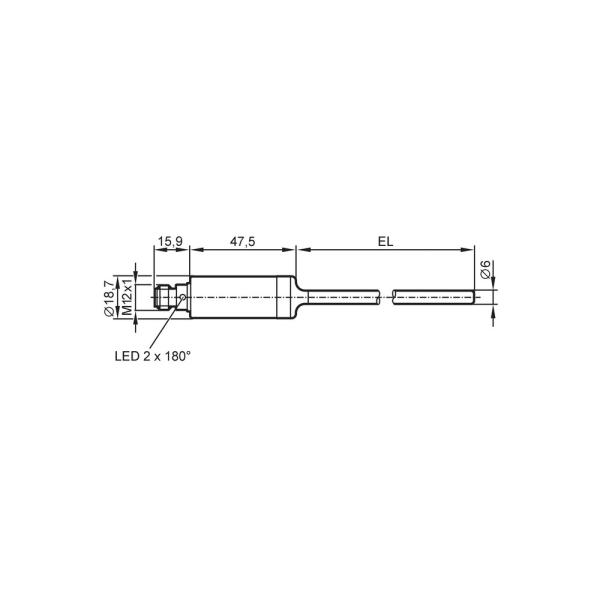

| Diâmetro do corpo | 18,7 mm | Dimensão do corpo. |
| Comprimento total | 163,4 mm | Comprimento total informado. |
| Diâmetro da sonda / adaptação de fixação | 6 mm | Diâmetro indicado para sonda e adaptação de fixação. |
| Conexão de processo | Adaptação de fixação Ø 6 mm | Interface mecânica de processo especificada; não descrita como rosca. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 / 316L eletropolido | Material e acabamento das superfícies em contato com o meio. |
| Materiais do produto | 1.4404 (aço inoxidável / 316L); PEI; FKM | Materiais listados na ficha. |
| Característica da superfície Ra/Rz | Ra < 0,8 μm | Rugosidade superficial especificada. |
| Peso | 155,5 g | Massa informada para o produto. |
| Conexões elétricas e indicação | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Conector especificado para ligação elétrica. |
| Indicador visual | LED, 2 x 180 graus | Indicador visual declarado. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud; perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 446 no modo de operação default.
• Sinal analógico de corrente 4...20 mA, configurável; compatibilidade da entrada receptora deve ser confirmada no sistema.
Conexões
Elétrica
1 conexão M12, codificação A, 4 contatos. Alimentação de 18...32 V DC; classe de proteção III. A carga máxima especificada é 250 Ω em 18...19 V e 300 Ω em 19...32 V. O cabo/acessório de conexão não está identificado como incluso.
Processo
Adaptação de fixação Ø 6 mm; sonda de 6 mm de diâmetro e comprimento de instalação de 100 mm. A conexão de processo não é descrita como rosca.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada analógica de corrente 4–20 mA com alimentação e carga dentro dos limites especificados | ✓ | O produto fornece saída analógica de 4...20 mA; respeitar alimentação de 18...32 V DC e carga máxima conforme a tensão. |
| Mestre IO-Link compatível com revisão 1.1 e comunicação COM2 | ✓ | A ficha especifica IO-Link 1.1 e COM2 a 38,4 kBaud. |
| Instalação que requer conexão elétrica diferente de M12 codificação A, 4 contatos | ✗ | A conexão elétrica especificada para o sensor é M12 codificação A com 4 contatos; não há outra conexão indicada na ficha. |
| Processo que requer comprimento de instalação diferente de 100 mm ou fixação diferente de Ø 6 mm | ✗ | As dimensões de instalação informadas são 100 mm e adaptação de fixação Ø 6 mm. |
| Processo com pressão superior a 160 bar | ✗ | A resistência à pressão especificada é 160 bar / 16 MPa. |
| Monitoramento de fluido líquido ou gasoso dentro das condições térmicas declaradas | ✓ | A ficha identifica fluidos líquidos e gasosos como substâncias de aplicação; observar a faixa de medição e os limites de temperatura ambiente relacionados à temperatura da substância. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2232, IO-Link e saída analógica 4–20 mA, sonda de 100 mm
- Confirme no projeto a faixa de temperatura, pressão de processo, temperatura ambiente e compatibilidade do fluido com os materiais especificados.
- Verifique se a instalação requer sonda de 100 mm e adaptação de fixação Ø 6 mm; consulte o desenho dimensional antes de preparar o ponto de montagem.
- Instale mecanicamente o sensor conforme o arranjo de processo e os requisitos da aplicação; a ficha não especifica torque de aperto.
- Conecte a interface elétrica M12 codificação A, 4 contatos, usando um cabo compatível; consulte o esquema oficial antes de energizar.
- Alimente o equipamento com 18...32 V DC e, se usar a saída analógica, mantenha a carga dentro do limite aplicável à tensão.
- Configure e valide a saída analógica ou a comunicação IO-Link no sistema receptor, verificando os valores de temperatura durante o comissionamento.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A leitura analógica fica fora da escala esperada ou não acompanha a temperatura do processo. | Carga do circuito acima do limite permitido, alimentação fora da faixa especificada ou configuração de saída incompatível com o receptor. | Meça a alimentação nos terminais e confira a carga total do circuito em relação à tensão aplicada; confirme a configuração da saída e a escala da entrada receptora. |
| O mestre não reconhece o sensor por IO-Link. | Configuração de comunicação, revisão ou porta do mestre incompatível com os parâmetros indicados, ou conexão elétrica inadequada. | Confira alimentação, conexão M12, porta do mestre, revisão IO-Link 1.1, COM2 e DeviceID 446 no modo default. |
| O valor de temperatura parece incorreto ou instável após a instalação. | Condição de instalação, configuração de saída ou temperatura ambiente fora dos limites aplicáveis à temperatura da substância. | Compare a temperatura de processo e a temperatura ambiente com os limites da ficha; valide a configuração e o sinal no receptor. |
| Não há indicação ou comunicação após energizar. | Alimentação ausente ou fora de 18...32 V DC, ligação incorreta ou atuação de proteção elétrica. | Verifique a tensão de alimentação no conector, a ligação M12 e a fiação conforme o datasheet; inspecione o circuito quanto a curto-circuito ou sobrecarga. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2232 e para que tipo de medição serve?
É um transmissor de temperatura da ifm para monitorar fluidos líquidos e gasosos. Oferece leitura por elemento Pt 1000 e integração por IO-Link ou sinal analógico.
O que preciso para ligar o TA2232 a um mestre IO-Link?
O mestre deve aceitar IO-Link revisão 1.1 e comunicação COM2 a 38,4 kBaud. A ficha indica o perfil SSP 0 e DeviceID 446 no modo default.
O produto acompanha cabo M12 ou acessórios?
A ficha consultada não relaciona acessórios inclusos. Ela especifica conexão M12, codificação A, com 4 contatos; confirme o conteúdo fornecido no anúncio antes da compra.
Posso usar o sensor acima de 200 °C?
Não: a faixa de medição especificada termina em 200 °C. Para temperaturas superiores, selecione uma solução cuja faixa declarada cubra o processo.
Serve para uma instalação que exige sonda de 50 mm?
A ficha deste modelo especifica comprimento de instalação de 100 mm. Uma instalação que exija 50 mm requer validação de outro modelo ou configuração.
O sinal fica travado em 4 mA; o que devo verificar antes de trocar o sensor?
Verifique alimentação, fiação, configuração da saída e escala da entrada analógica do controlador. Confirme também que a carga do circuito está dentro do limite permitido para a tensão aplicada.
O mestre IO-Link não detecta o TA2232; qual é a primeira checagem?
Confirme alimentação entre 18 e 32 V DC e a conexão M12. Depois confira se a porta está configurada para IO-Link e se a revisão e os parâmetros de comunicação correspondem à ficha.
Quando devo escolher o TA2232 em vez de uma versão com saída diferente?
Escolha este modelo quando o sistema puder receber IO-Link ou o sinal analógico configurável de 4–20 mA. Se a instalação exigir outra interface, verifique outro modelo no catálogo do fabricante.
Como devo confirmar se o comprimento cabe no ponto de instalação?
Compare o comprimento de instalação de 100 mm e o diâmetro de fixação de 6 mm com o desenho dimensional e o arranjo mecânico do processo antes da montagem.
Como faço a ligação sem arriscar uma conexão incorreta?
Use a conexão M12 codificação A de 4 contatos e consulte o datasheet oficial para o esquema de ligação. Respeite a faixa de alimentação de 18...32 V DC antes de energizar.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento sensor resistivo de platina com valor nominal de 1000 Ω a 0 °C.
IO-Link
Interface de comunicação digital ponto a ponto usada para parametrização e troca de dados entre sensor e mestre compatível.
COM2
Modo de transferência IO-Link associado à taxa de comunicação declarada para o dispositivo.
Sinal 4–20 mA
Saída analógica de corrente utilizada para transmitir a variável medida a uma entrada compatível.
Ra
Parâmetro de rugosidade média aritmética da superfície, indicado para a superfície em contato com o processo.
