Sensor de Vazão IFM SM6020 - Alta Precisão IO-Link

Pré-visualizar: SM6020 IFM - Sensor Vazão IFM Monitorar vazão 0,05-35l/min, IO-Link, G1/2

SM6020 IFM - Sensor Vazão IFM Monitorar vazão 0,05-35l/min, IO-Link, G1/2

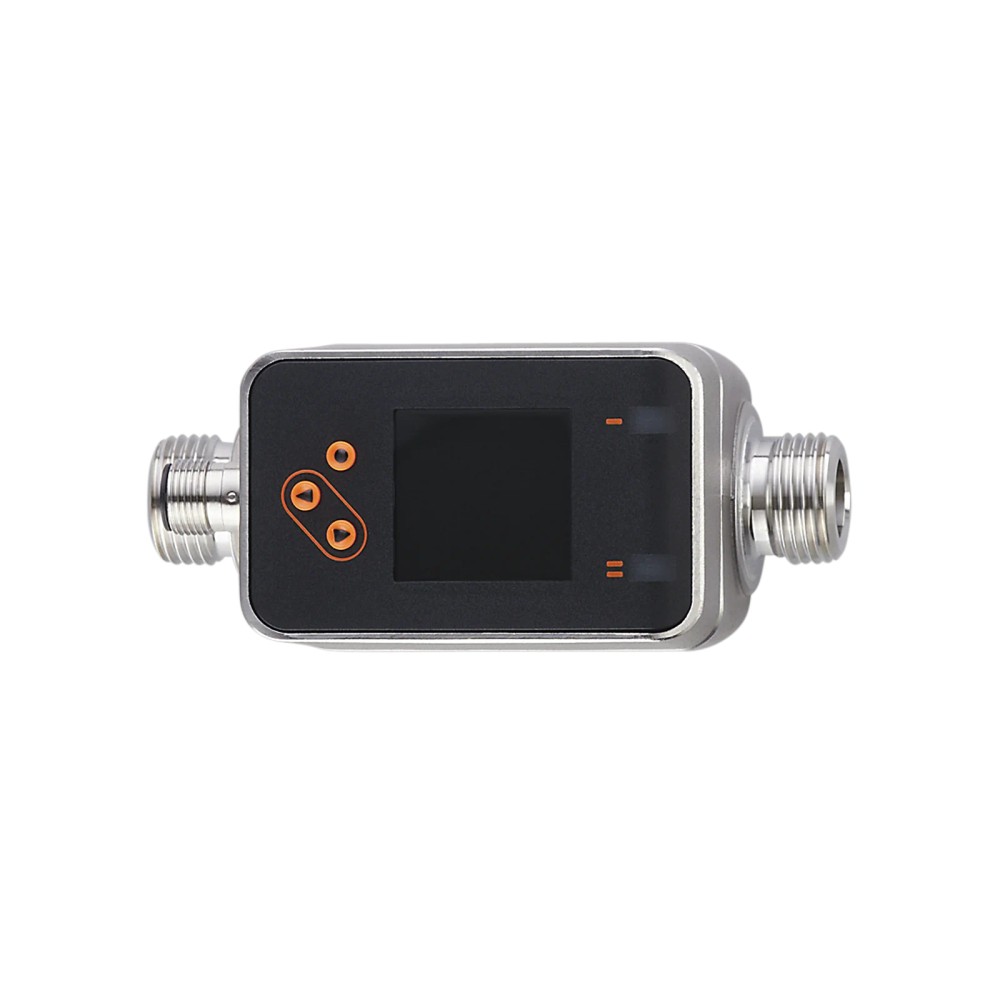

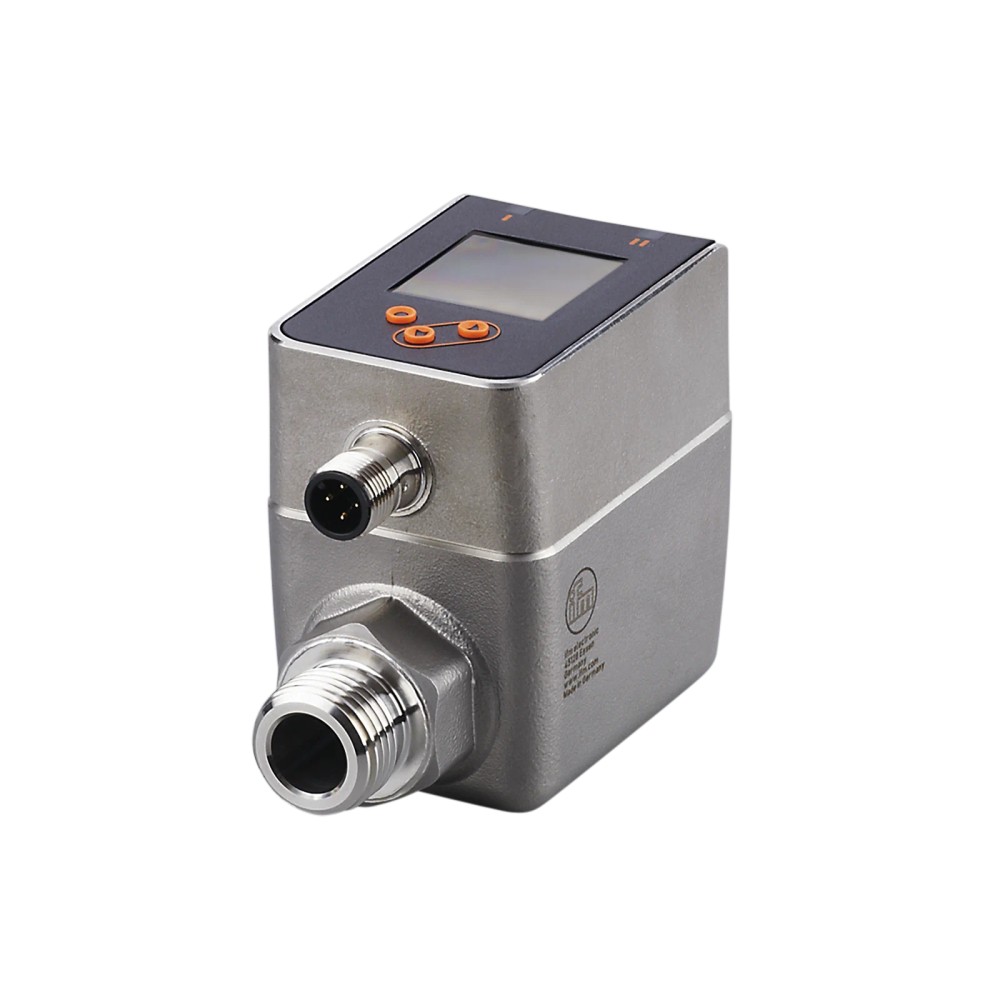

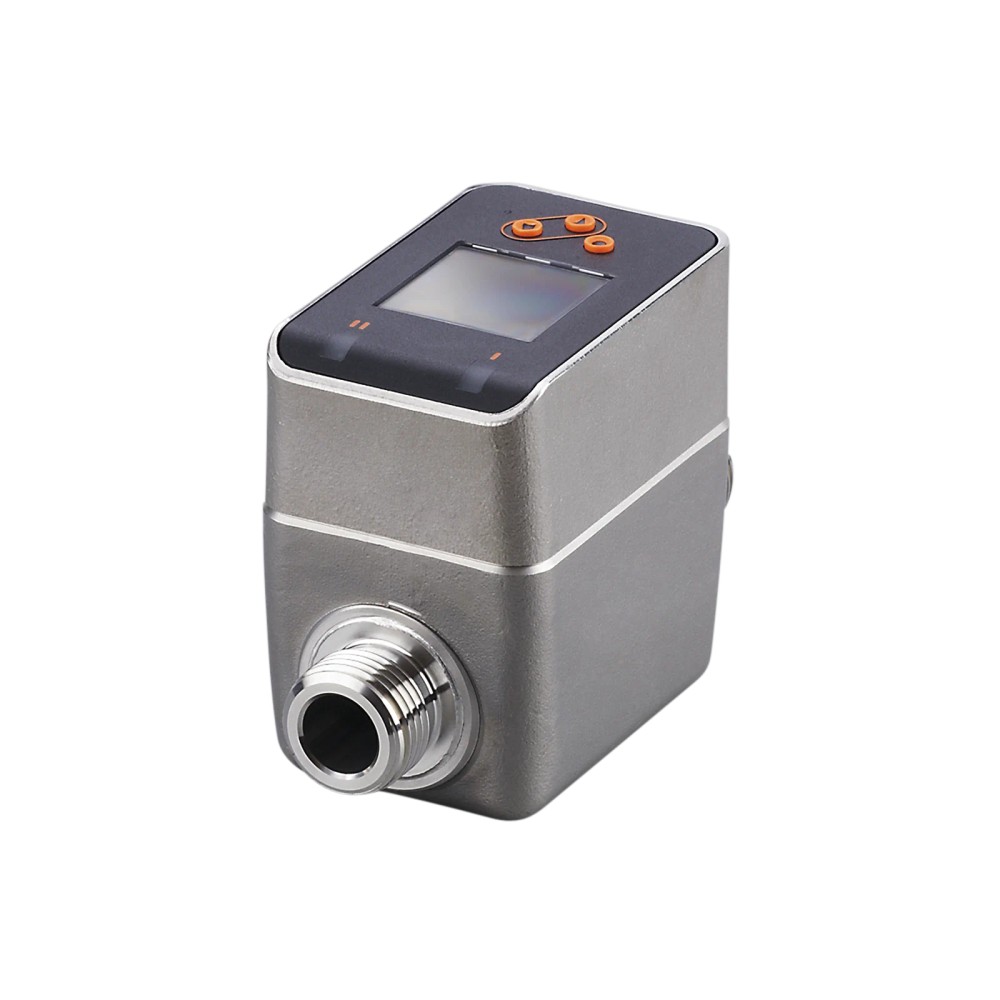

Imagem meramente ilustrativa

R$ 6.736,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM6020
EAN: 4021179314961
NCM do produto: 90261011

Destaques do Produto Faixa de Medição 0,05...mais

Fechar menu

Saiba mais sobre: "SM6020 IFM - Sensor Vazão IFM Monitorar vazão 0,05-35l/min, IO-Link, G1/2"

Destaques do Produto

Faixa de Medição

0,05 a 35 l/min

Conexão

G 1/2

Protocolo

IO-Link

Pressão Máx.

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SM6020 - Sensor de Vazão Magnético-Indutivo IFM 0,05-35 l/min, IO-Link

Este sensor de vazão magnético-indutivo é projetado para monitoramento preciso de fluxos líquidos em faixas de 0,05 a 35 l/min. Ele oferece versatilidade operacional com saídas configuráveis (PNP/NPN, analógica, frequência) e integração IO-Link para diagnóstico remoto. Sua construção suporta temperaturas de fluido entre -20 e 90 °C e pressões até 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SM6020
Marca	IFM
Princípio	Magnético-Indutivo
Faixa	0,05 - 35 l/min
Conexão	G 1/2
Pressão	16 bar
Saída	PNP/NPN/Analog/IO-Link
Temp. Fluido	-20 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Fluidos à base de água
Líquidos condutores
Sistemas de automação com necessidade de IO-Link

⚠ Considere outro se precisa de:

Fluidos não condutores (ex: óleos, combustíveis)
Sistemas com pressão superior a 16 bar
Aplicações com risco de cavitação severa

APLICAÇÕES E USO

Monitoramento de vazão em sistemas de refrigeração industrial com água.
Controle de fluxos em processos de dosagem de líquidos condutores.
Sistemas de circulação de fluidos em máquinas operatrizes.
Gestão de consumo de água em plantas industriais.

COMO ESCOLHER

Antes de comprar o SM6020 - Sensor de Vazão Magnético-Indutivo IFM 0,05-35 l/min, IO-Link, verifique estes pontos:

Quando escolher este sensor

Selecione o SM6020 se sua aplicação exige monitoramento preciso em faixas baixas de vazão (até 35 l/min), necessita de protocolo IO-Link para diagnósticos e trabalha com fluidos condutores até 90 °C.

Quando buscar outra alternativa

Busque outra solução caso o fluido não seja condutor, se a pressão do processo exceder 16 bar ou se a vazão nominal de operação for superior a 35 l/min, onde sensores de maior porte são exigidos.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Faixa de medição	0,05...35 l/min	Faixa de operação nominal permitida
Resistência à pressão	16 bar	Limite máximo de pressão do sistema

Condições Ambientais
Temperatura do fluido	-20...90 °C	Intervalo de temperatura de operação do fluido

Dados Elétricos
Saídas	PNP/NPN, sinal de comutação, sinal analógico, sinal de pulso, IO-Link, sinal de frequência	Versatilidade de sinais de saída configuráveis

Dados Mecânicos
Conexão de processo	G 1/2 rosca externa DN15	Interface mecânica padrão de montagem

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica PNP/NPN; sinal de comutação; sinal analógico; sinal de pulso; sinal de frequência

Processo G 1/2 rosca externa DN15

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Fluidos condutores (ex: água, glicol)	✓	O princípio de medição magnético-indutivo requer condutividade do fluido.
Fluidos não condutores (ex: óleos)	✗	Incompatível com o princípio de detecção magnético-indutivo.
Pressão de sistema até 16 bar	✓	Dentro da especificação técnica de resistência à pressão.

INSTALAÇÃO

Como instalar o SM6020 - Sensor de Vazão Magnético-Indutivo IFM 0,05-35 l/min, IO-Link

Desligue a alimentação elétrica do sistema.
Verifique se o trecho da tubulação está limpo e livre de detritos.
Aplique material de vedação adequado nas roscas G 1/2.
Rosqueie o sensor na conexão de processo garantindo o alinhamento correto.
Aplique o torque de aperto conforme especificação do datasheet para evitar danos.
Realize a conexão elétrica seguindo o diagrama de pinagem do produto.

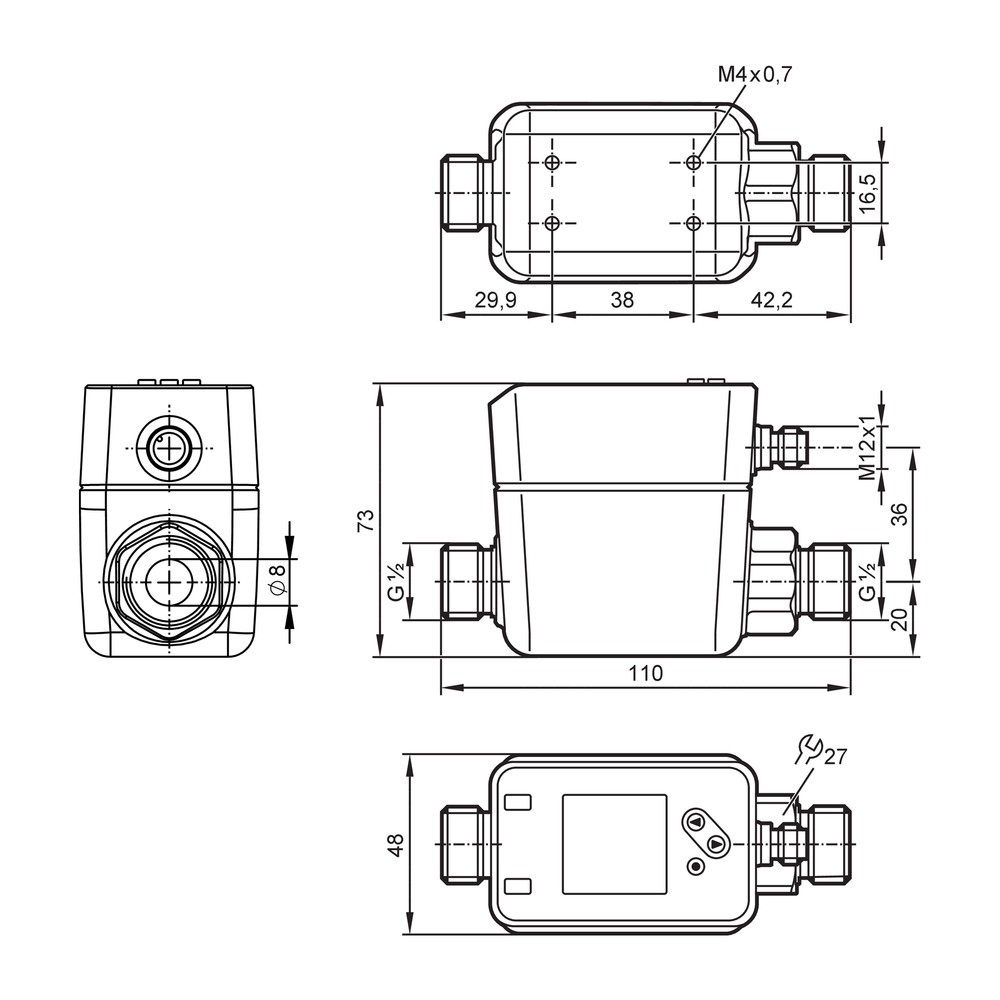

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal no controlador/PLC	Conexão elétrica incorreta ou danificada	Verificar diagrama de pinagem e continuidade do cabo
Leitura de vazão instável ou flutuante	Presença de bolhas de ar no fluido	Purgar o sistema para remover ar da tubulação
Leitura zero ou erro de medição	Fluido não condutor (ex: óleo)	Confirmar condutividade do fluido da aplicação
Queda de pressão elevada ou leitura de vazão incorreta	Obstrução no sensor	Inspeção visual interna do sensor quanto a detritos

DOCUMENTAÇÃO TÉCNICA

Datasheet SM6020 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor SM6020 da IFM?

O SM6020 é um sensor de vazão magnético-indutivo, projetado para monitorar fluidos condutores em aplicações industriais com precisão.

O que acompanha o produto na embalagem?

O kit inclui o sensor de vazão SM6020; acessórios como conectores elétricos, cabos ou adaptadores de montagem devem ser adquiridos separadamente.

Posso usar este sensor para medir óleo?

Não, este sensor opera pelo princípio magnético-indutivo, portanto é incompatível com fluidos não condutores, como óleos puros, hidrocarbonetos ou água destilada sem aditivos.

Este sensor suporta pressões elevadas?

Não, ele não deve ser utilizado em sistemas onde a pressão de operação exceda 16 bar, sob risco de dano estrutural ao componente.

O que fazer se o sinal de saída não estiver sendo enviado?

Se não houver sinal, verifique primeiro a integridade dos cabos e se o conector elétrico está corretamente assentado conforme o diagrama de pinagem.

Por que a leitura de vazão está variando muito?

Leituras instáveis ou flutuantes geralmente indicam a presença de bolhas de ar ou gases no fluido, o que interrompe o campo magnético de medição.

Qual a diferença entre usar o IO-Link ou a saída analógica?

O IO-Link é indicado para diagnósticos avançados e parametrização remota, enquanto as saídas analógicas/digitais convencionais são melhores para integração simples em PLCs legados sem suporte a IO-Link.

Como decidir entre este modelo e outros sensores de vazão?

A escolha depende estritamente da faixa de vazão e da pressão do processo; este modelo cobre 0,05-35 l/min, sendo ideal para aplicações que exigem alta resolução em baixas vazões.

Qual o cuidado mais importante na instalação?

Para garantir a precisão, instale o sensor em um trecho de tubulação reto e garanta que o tubo esteja sempre completamente preenchido com o fluido durante a medição.

Qual a procedência deste sensor?

Este produto é um componente de automação industrial original IFM Electronic, fabricado seguindo os padrões globais da marca para automação de processos.

GLOSSÁRIO TÉCNICO

Magnético-Indutivo

Princípio de medição que utiliza a Lei de Faraday, onde um fluido condutor em movimento gera uma tensão proporcional à velocidade do fluxo. (Ref.: Tipo de sensor)

IO-Link

Protocolo de comunicação industrial bidirecional ponto-a-ponto que permite configuração e diagnóstico remoto. (Ref.: Interface)

DN15

Diâmetro nominal 15mm, referente ao tamanho da tubulação compatível com a conexão G 1/2. (Ref.: Conexão)

PNP/NPN

Tipos de saída de comutação configuráveis que determinam como o sensor interage com entradas de PLCs ou controladores. (Ref.: Sinais de saída)

G 1/2

Padrão de rosca BSPP (British Standard Pipe Parallel) para conexões hidráulicas industriais. (Ref.: Conexão de processo)
