Sensor de Nível Capacitivo IFM LMT202 IO-Link

Pré-visualizar: LMT202 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link PNP/NPN G 3/4

LMT202 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link PNP/NPN G 3/4

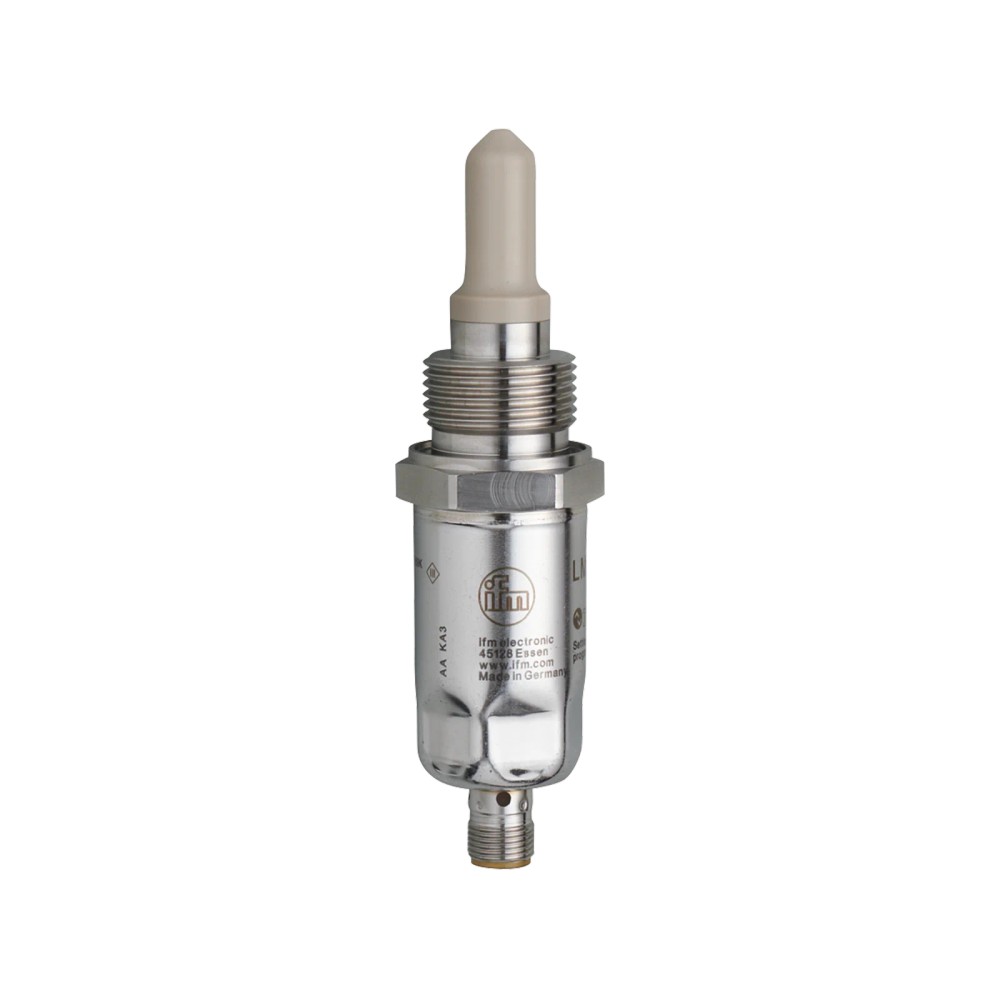

Imagem meramente ilustrativa

R$ 2.716,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT202
EAN: 4021179276795
NCM do produto: 90261029

Destaques do Produto Tipo de Conexão G 3/4...mais

Fechar menu

Saiba mais sobre: "LMT202 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link PNP/NPN G 3/4"

Destaques do Produto

Tipo de Conexão

G 3/4

Protocolo

IO-Link

Saída

PNP/NPN

Temperatura

-20...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível Capacitivo ifm LMT202 IO-Link PNP/NPN G 3/4

O LMT202 é um sensor de nível capacitivo eletrônico desenvolvido pela ifm para detecção de nível limite em fluidos, pastas e pós. Ele se destaca pela robustez, oferecendo grau de proteção IP69K e suporte para comunicação IO-Link. Com rosca G 3/4, é ideal para processos industriais que exigem monitoramento confiável com resistência a pressões de até 40 bar.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de Medida	Capacitivo
Conexão de Processo	G 3/4
Saída de Sinal	PNP/NPN / IO-Link
Temperatura do Fluído	-20...100 °C
Pressão Máxima	40 bar
Proteção	IP 68 / IP 69K
Comprimento da Sonda	28 mm
Conexão Elétrica	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Fluidos à base de água
Óleos e substâncias à base de óleo
Substâncias em pó
Tanques metálicos com rosca G 3/4

⚠ Considere outro se precisa de:

Fluidos com temperaturas superiores a 100 °C de forma contínua
Pressão de operação acima de 40 bar
Aplicações com fortes deposições que impeçam o contato dielétrico
Meios incompatíveis com aço inox 1.4404 ou PEEK

APLICAÇÕES E USO

Detecção de nível limite em tanques de armazenamento de líquidos (água, óleo).
Monitoramento de nível de substâncias pastosas ou viscosas.
Detecção de presença de pós em funis ou reservatórios industriais.
Aplicações higiênicas e robustas graças à construção em aço inoxidável e PEEK.

COMO ESCOLHER

Antes de comprar o Sensor de Nível Capacitivo ifm LMT202 IO-Link PNP/NPN G 3/4, verifique estes pontos:

Quando escolher o LMT202

Escolha este sensor se você necessita de uma detecção de nível limite confiável para fluidos, pastas ou pós, e precisa de integração digital via IO-Link. Adequado para ambientes que exigem alta durabilidade (IP69K) e rosca G 3/4.

Quando buscar outra opção

Busque alternativas se o seu processo exceder 100 °C de temperatura constante ou 40 bar de pressão. Para medição de nível contínuo (nível percentual), este sensor não é indicado, pois é um sensor de detecção de nível limite (ponto).

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de medida	Capacitivo	Princípio de detecção de nível baseado na constante dielétrica do meio.
Aplicações	Fluidos líquidos, pastosos e pó	Indicado para substâncias à base de água ou óleo.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação permitida para operação nominal.
Consumo de corrente	< 50 mA	Corrente máxima absorvida pelo dispositivo.

Saídas
Saídas digitais	2	Quantidade de saídas parametrizáveis.
Função elétrica	PNP/NPN	Flexibilidade de comutação conforme configuração.

Interfaces
Protocolo	IO-Link	Interface de comunicação digital padrão.
Versão IO-Link	1.1	Versão do protocolo suportada.

Condições ambientais
Temperatura do fluído	-20...100 °C	Faixa de operação térmica do sensor imerso.
Pressão máxima	-1...40 bar	Resistência à pressão do processo.
Proteção	IP 68 / IP 69K	Grau de vedação contra líquidos e jatos de alta pressão.

Dados mecânicos
Conexão de processo	G 3/4	Conexão mecânica roscada externa.
Materiais	Aço inox 316L, PEEK	Materiais em contato direto com o meio.
Conexão elétrica	M12, 4 pinos	Conector industrial padrão com contatos dourados.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 - 38,4 kBaud)

• SIO Mode (Digital Output)

Conexões

Elétrica M12, 4 polos, codificação A

Processo G 3/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tanque com água / óleo	✓	Materiais em contato são compatíveis e tecnologia capacitiva adequada.
Pressão de 50 bar	✗	Excede o limite técnico de 40 bar suportado pelo sensor.
Temperatura do processo 120 °C	✗	Ultrapassa o limite operacional máximo de 100 °C.

INSTALAÇÃO

Como instalar o Sensor de Nível Capacitivo ifm LMT202 IO-Link PNP/NPN G 3/4

Certifique-se de que o reservatório esteja despressurizado.
Verifique se o orifício de montagem possui rosca G 3/4 compatível.
Insira o sensor e aplique o torque de aperto adequado para vedação.
Conecte o cabo M12 codificação A ao sensor, garantindo o travamento.
Realize a parametrização necessária via software IO-Link se aplicável.
Verifique o status via LED: Verde (operação), Amarelo (status chaveamento).

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou envia sinal intermitente.	Configuração errônea no controlador ou falha na carga da IODD.	Verificar via IO-Link se o dispositivo está reconhecido e se os thresholds foram configurados.
Vazamento no ponto de instalação.	Vedação incorreta ou aperto insuficiente da rosca G 3/4.	Revisar o torque de aperto e o estado da vedação na base da rosca.
Detecção constante de nível mesmo vazio.	Depósito de material ou crosta na face sensora (PEEK).	Limpar a ponta do sensor com solvente adequado ou pano não abrasivo.
LED verde desligado ou sem sinal de saída.	Tensão fora da faixa operacional 18-30V DC.	Medir a voltagem nos pinos 1 e 3 do conector M12 com multímetro.

DOCUMENTAÇÃO TÉCNICA

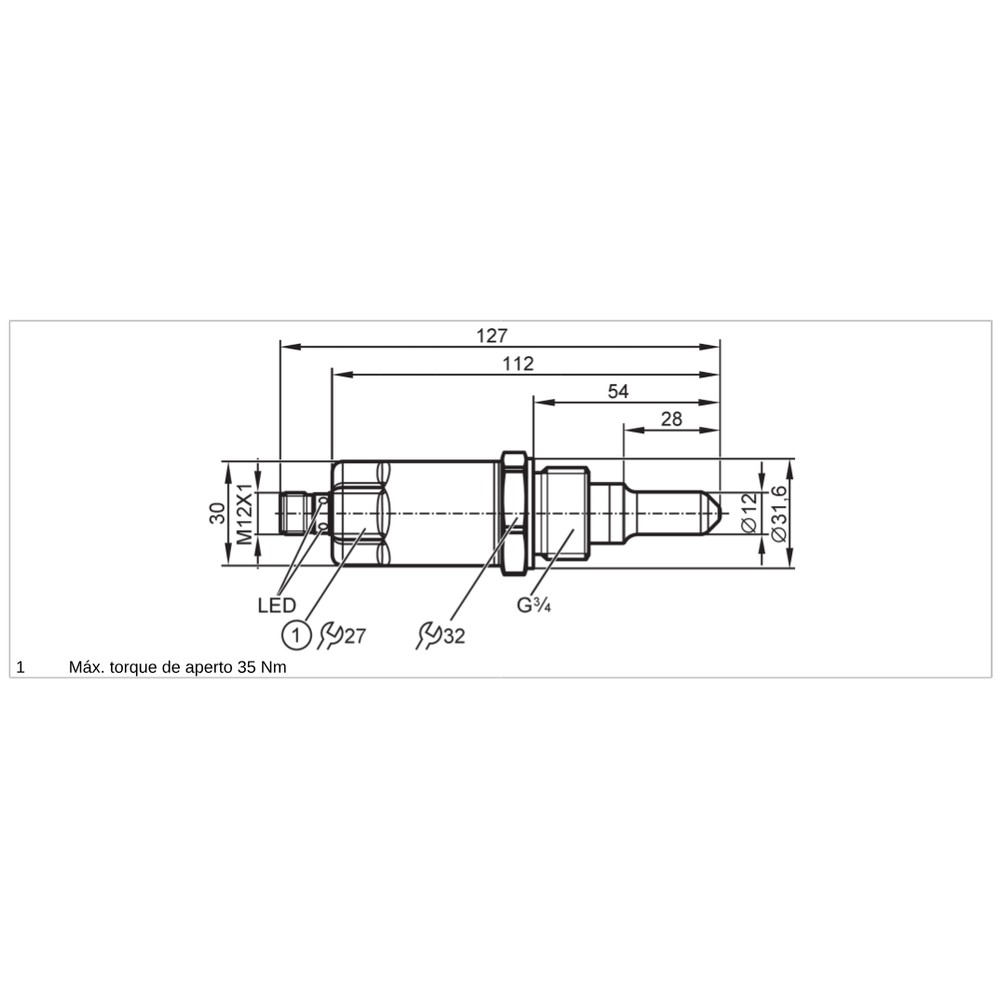

Datasheet Técnico LMT202 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor LMT202 e para que ele serve?

O LMT202 é um sensor de nível capacitivo da ifm, projetado para detecção de nível limite em tanques e reservatórios, utilizando tecnologia de detecção capacitiva para monitorar fluidos ou sólidos.

O sensor LMT202 possui conexão IO-Link?

Sim, este sensor possui interface IO-Link integrada, permitindo parametrização digital e monitoramento de dados via barramento de campo.

O LMT202 pode ser usado em qualquer temperatura de fluido?

Não, este sensor não é indicado para aplicações onde a temperatura do fluido excede permanentemente 100 °C ou para pressões que superem o limite de 40 bar.

Quais as restrições de aplicação para este sensor?

O sensor não deve ser instalado em meios que causem deposição extrema que cubra completamente a ponta sensora de forma a mascarar a diferença dielétrica do fluido, ou em meios altamente corrosivos não compatíveis com PEEK e Aço Inoxidável 316L.

O que fazer se o sensor não sinalizar o nível do fluido?

Se o LED de status não acender ao entrar em contato com o meio, verifique primeiro se a tensão de alimentação 18-30V DC está presente nos pinos 1 e 3 e se a conexão M12 está firme.

Como diagnosticar problemas de comutação errática?

Sintomas de leitura instável ou falta de comutação podem ser causados por falhas na parametrização via IO-Link ou acúmulo de sujeira na ponta; verifique se a configuração do ponto de comutação está correta no software de controle.

Devo usar LMT202 ou um sensor mecânico convencional?

Sim, a escolha entre este sensor e um sensor de nível mecânico (bóia) depende da necessidade de manutenção: o LMT202 é eletrônico e não possui partes móveis, reduzindo o desgaste mecânico.

Este sensor é melhor que um sensor ultrassônico?

O LMT202 é um sensor capacitivo digital, enquanto sensores ultrassônicos medem a distância através do tempo de voo do eco; o LMT202 é preferível para detecção de nível limite simples e compacta.

Quais os cuidados básicos na instalação do LMT202?

A instalação exige uma rosca G 3/4. Certifique-se de que a ponta sensora de 28 mm esteja totalmente inserida no meio e que o torque de aperto seja aplicado conforme o manual para garantir a vedação.

Como funciona a procedência e faturamento do LMT202?

Este produto é vendido pela IFM Electronic e faturado diretamente por eles, garantindo procedência e suporte técnico do próprio fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores, permitindo diagnóstico e parametrização remota. (Ref.: IEC 61131-9)

PNP/NPN

Configuração elétrica das saídas digitais que determina o tipo de sinal lógico enviado ao controlador. (Ref.: Sinal de comutação)

IP69K

Grau de proteção contra entrada de água sob alta pressão e alta temperatura. (Ref.: DIN 40050-9)

PEEK

Polímero de alta performance usado na ponta sensora pela sua resistência química e térmica. (Ref.: Materiais em contato com o fluído)

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do componente. (Ref.: 223 anos)
