Sensor de Vazão IFM SM7020 - 0,1-75 l/min IO-Link

Pré-visualizar: SM7020 IFM - Sensor Vazão IFM Medição industrial 0,1-75 l/min, IO-Link, G 3/4

SM7020 IFM - Sensor Vazão IFM Medição industrial 0,1-75 l/min, IO-Link, G 3/4

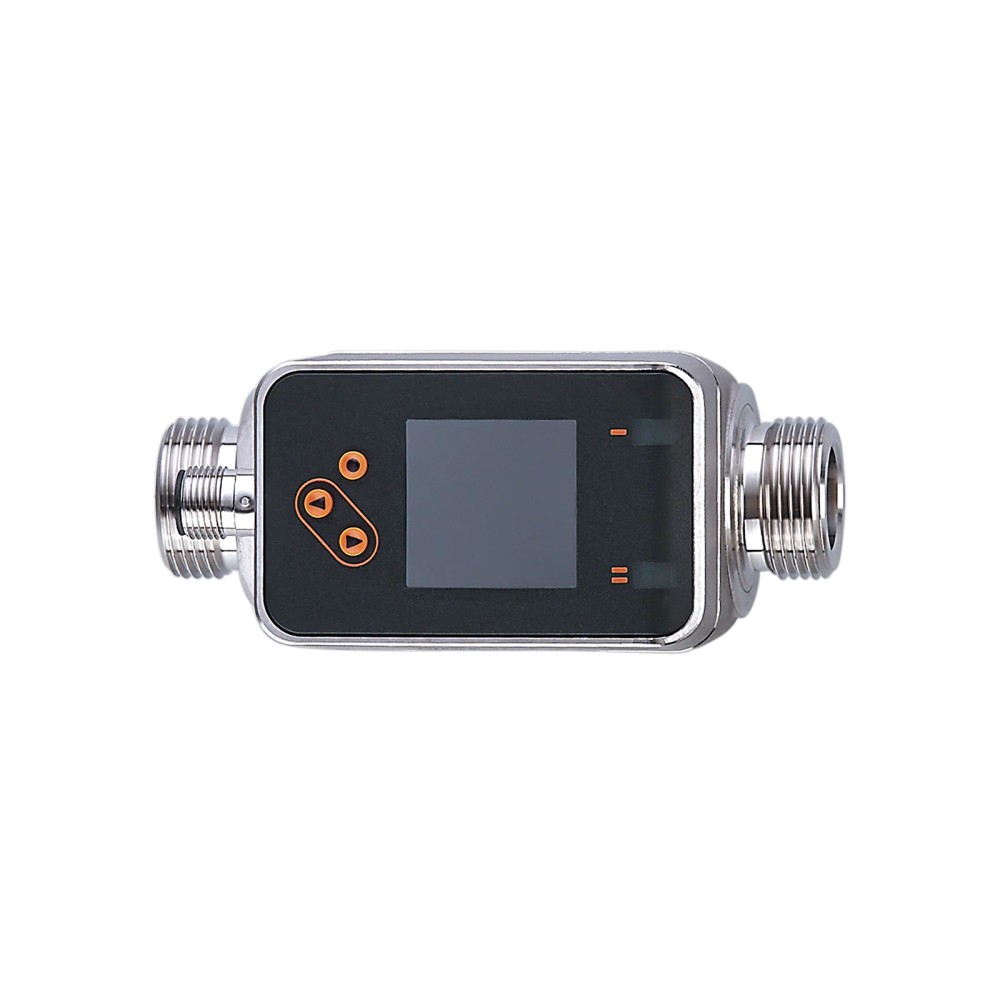

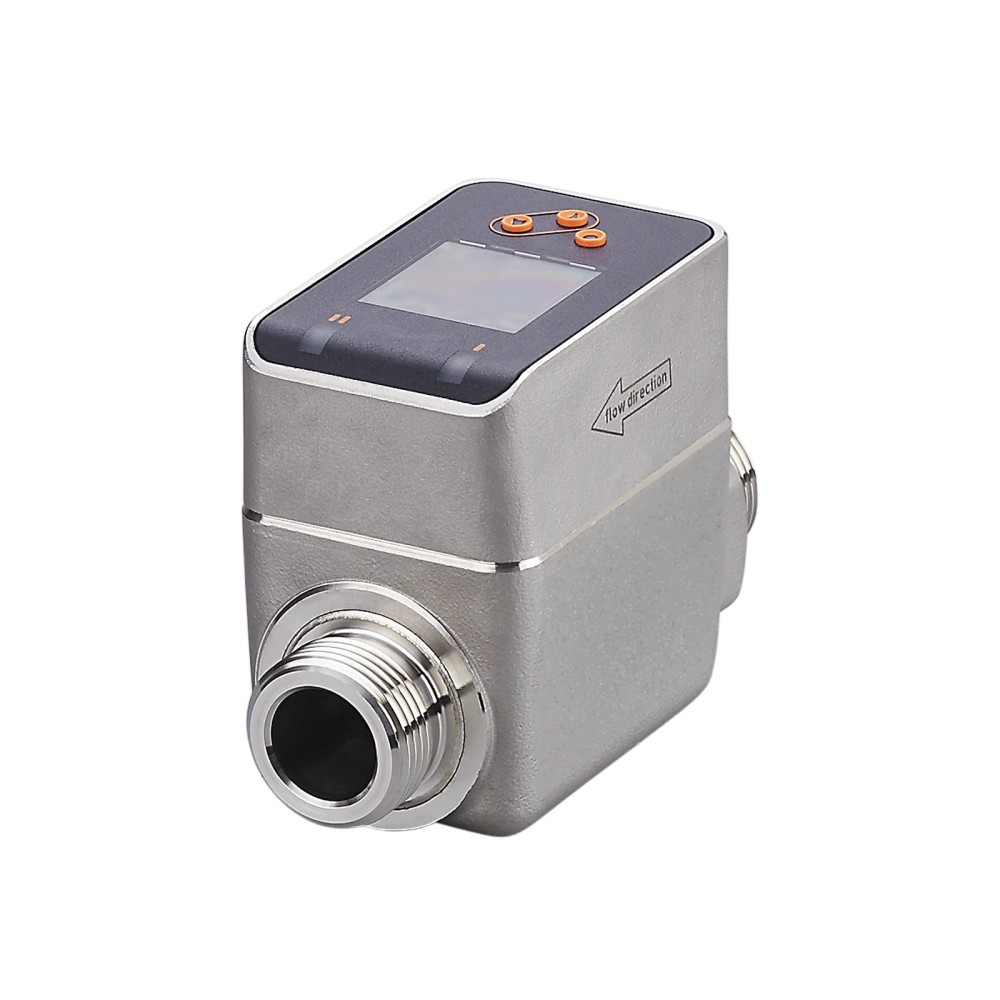

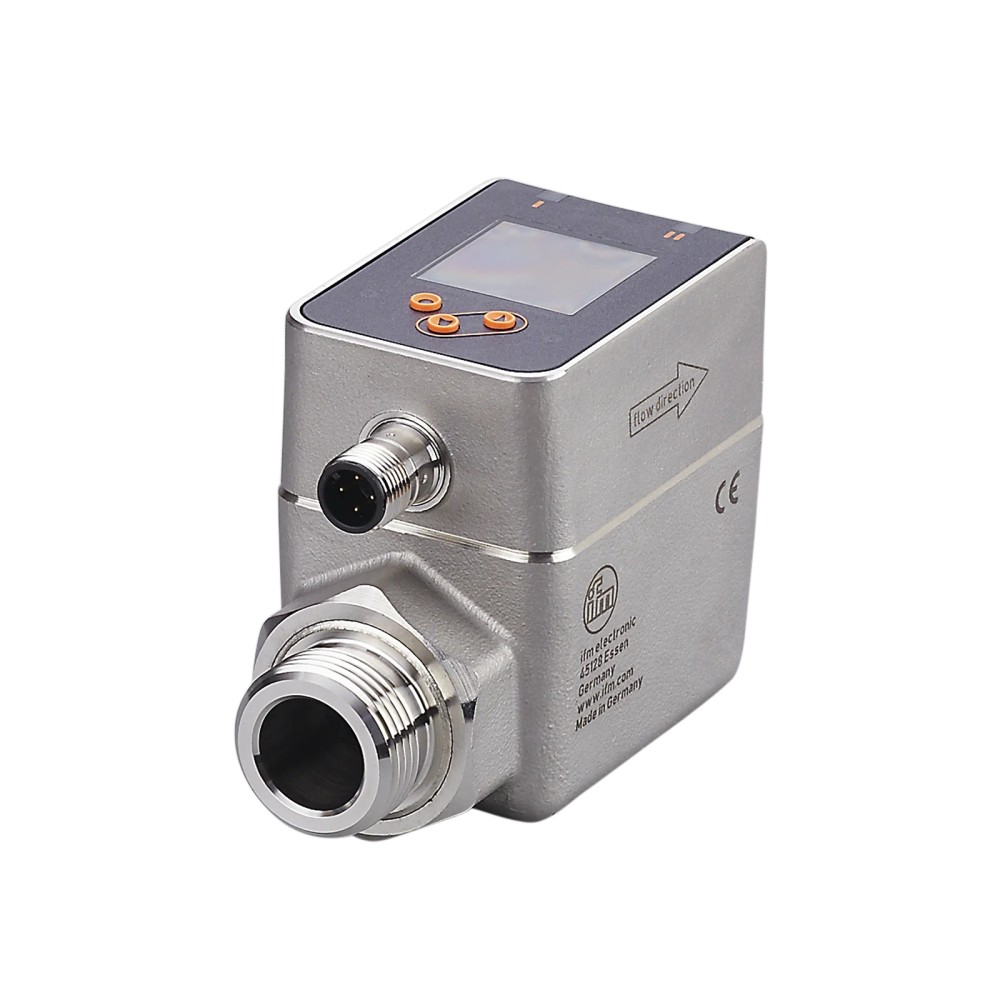

Imagem meramente ilustrativa

R$ 7.762,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM7020
EAN: 4021179315029
NCM do produto: 90261011

Destaques do Produto Faixa de vazão 0,1 a...mais

Fechar menu

Saiba mais sobre: "SM7020 IFM - Sensor Vazão IFM Medição industrial 0,1-75 l/min, IO-Link, G 3/4"

Destaques do Produto

Faixa de vazão

0,1 a 75 l/min

Temperatura do fluido

-20 a 90 °C

Pressão

Até 16 bar

Conexão de processo

G 3/4 rosca externa DN20

Comunicação e saídas

IO-Link; PNP/NPN; sinais de comutação, analógico, pulso e frequência

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SM7020, 0,1 a 75 l/min, IO-Link, conexão G 3/4 DN20

O IFM SM7020 é um sensor magnético-indutivo para medição de vazão em aplicações industriais. Mede vazões de 0,1 a 75 l/min e admite fluido entre -20 e 90 °C, com resistência à pressão de até 16 bar. Oferece sinais PNP/NPN, de comutação, analógico, de pulso e de frequência, além de IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
Função	Medição de vazão
Faixa de medição	0,1 a 75 l/min
Temperatura do fluido	-20 a 90 °C
Resistência à pressão	16 bar
Conexão de processo	G 3/4, rosca externa, DN20
Sinais e interface	PNP/NPN; comutação; analógico; pulso; frequência; IO-Link
Marca e modelo	IFM SM7020
GTIN	4021179315029
Peso informado no catálogo	797,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais que precisam medir vazão dentro da faixa informada de 0,1 a 75 l/min e cujas condições de fluido atendam aos limites de temperatura e pressão especificados.
Instalações cuja conexão de processo requerida seja G 3/4 com rosca externa DN20.
Aplicações que necessitem de uma ou mais das opções de sinal informadas: PNP/NPN, comutação, analógico, pulso, frequência ou IO-Link.

⚠ Considere outro se precisa de:

Não selecione para condições de operação acima de 16 bar ou com fluido fora da faixa de -20 a 90 °C; esses limites excedem os dados informados para o produto.
Não selecione quando a vazão necessária estiver fora da faixa de 0,1 a 75 l/min ou quando a conexão requerida não corresponder a G 3/4 rosca externa DN20.

APLICAÇÕES E USO

Medição de vazão em linha industrial quando a vazão requerida está entre 0,1 e 75 l/min e as condições de fluido respeitam os limites de temperatura e pressão informados. A ficha confirma a função de medição de vazão, mas não especifica setores, fluidos ou aplicações particulares.
Integração com sistemas de controle que utilizem IO-Link ou uma das opções de sinal PNP/NPN, comutação, analógico, pulso ou frequência. A compatibilidade elétrica final depende da verificação dos dados completos de ligação no datasheet e dos requisitos do controlador.
Uso em tubulação com conexão de processo G 3/4 rosca externa DN20, desde que a interface mecânica e as condições do processo coincidam com os requisitos da instalação. A ficha não especifica materiais molhados nem compatibilidade química; verifique esses pontos com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SM7020, 0,1 a 75 l/min, IO-Link, conexão G 3/4 DN20, verifique estes pontos:

Quando escolher o SM7020

Escolha este modelo quando a faixa de medição requerida estiver entre 0,1 e 75 l/min, o fluido operar entre -20 e 90 °C, a pressão não exceder 16 bar e a conexão de processo necessária for G 3/4 rosca externa DN20. Confirme também que as opções de saída e interface listadas atendem à entrada do sistema de controle.

Quando avaliar outro modelo

Procure uma opção com especificações diferentes se o processo exigir vazão fora da faixa indicada, temperatura fora dos limites informados, pressão superior a 16 bar ou outra conexão de processo. A ficha disponível não informa materiais molhados, requisitos específicos de compatibilidade química, precisão ou detalhes elétricos; valide esses requisitos no datasheet antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Marca	IFM	Marca indicada nos dados do anúncio.
Modelo / SKU / Part Number	SM7020	Identificação do produto para seleção e reposição.
GTIN	4021179315029	Código de identificação comercial informado.
Tipo de sensor	Magnético-indutivo	Princípio de medição informado na ficha.
Função	Vazão	Grandeza que o sensor monitora.

Faixa de medição e processo
Alcance de medição	0,1 a 75 l/min	Faixa de vazão informada; confirme os requisitos do processo dentro desses limites.
Temperatura do fluido	-20 a 90 °C	Limites informados para o fluido.
Resistência à pressão	16 bar	Valor máximo indicado na ficha; não exceder.

Conexão mecânica
Conexão de processo	G 3/4, rosca externa, DN20	Especificação de interface mecânica com a tubulação.

Saídas e comunicação
Sinais disponíveis	PNP/NPN; sinal de comutação; sinal analógico; sinal de pulso; sinal de frequência	Opções indicadas no anúncio; confirmar características elétricas detalhadas no datasheet.
Interface	IO-Link	Interface de comunicação informada para integração; detalhes de versão não constam nos dados fornecidos.

Dados de identificação física
Peso	797,5 g	Peso indicado no dataset do catálogo; a variante também apresenta valor aproximado de 0,80 kg.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal PNP/NPN

• Sinal de comutação

• Sinal analógico

• Sinal de pulso

• Sinal de frequência

Conexões

Elétrica A ficha informa os tipos de sinal PNP/NPN, comutação, analógico, pulso e frequência, além de IO-Link. Não informa o conector elétrico, pinagem, tensão de alimentação ou carga; confirme esses dados no datasheet do fabricante e compare com o sistema de controle.

Processo G 3/4, rosca externa, DN20.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão de processo G 3/4 rosca externa DN20 e condições dentro dos limites informados.	✓	A conexão e os limites de vazão, temperatura e pressão devem corresponder aos requisitos do processo.
Sistema de controle que aceita uma das opções de saída ou interface indicadas para o sensor.	✓	São informados PNP/NPN, sinais de comutação, analógico, pulso e frequência, além de IO-Link; a compatibilidade elétrica detalhada depende dos dados de ligação do datasheet e do controlador.
Processo que exige pressão superior a 16 bar ou temperatura do fluido fora de -20 a 90 °C.	✗	As condições ultrapassam os limites publicados na ficha do produto.
Aplicação cuja vazão requerida esteja fora de 0,1 a 75 l/min.	✗	A vazão necessária fica fora da faixa de medição especificada.
Instalação que requer conexão de processo diferente de G 3/4 rosca externa DN20.	✗	A conexão especificada para o produto não corresponde à conexão requerida.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SM7020, 0,1 a 75 l/min, IO-Link, conexão G 3/4 DN20

Confirme que a faixa de vazão requerida está entre 0,1 e 75 l/min e que temperatura e pressão do fluido respeitam os limites publicados.
Verifique que a tubulação e a conexão correspondente aceitam G 3/4 rosca externa DN20; consulte o desenho dimensional para a montagem mecânica.
Consulte o datasheet do fabricante para identificar os requisitos elétricos, a pinagem e a ligação apropriada à entrada do controlador.
Selecione o sinal ou a interface necessária entre as opções informadas e confirme a compatibilidade elétrica com o sistema de controle antes de energizar.
Instale o sensor conforme as instruções oficiais do fabricante; os dados fornecidos não especificam orientação, torque ou requisitos de trecho reto.
Após a instalação, verifique a leitura de vazão e a comunicação ou sinal selecionado durante a operação, mantendo as condições do processo dentro dos limites especificados.

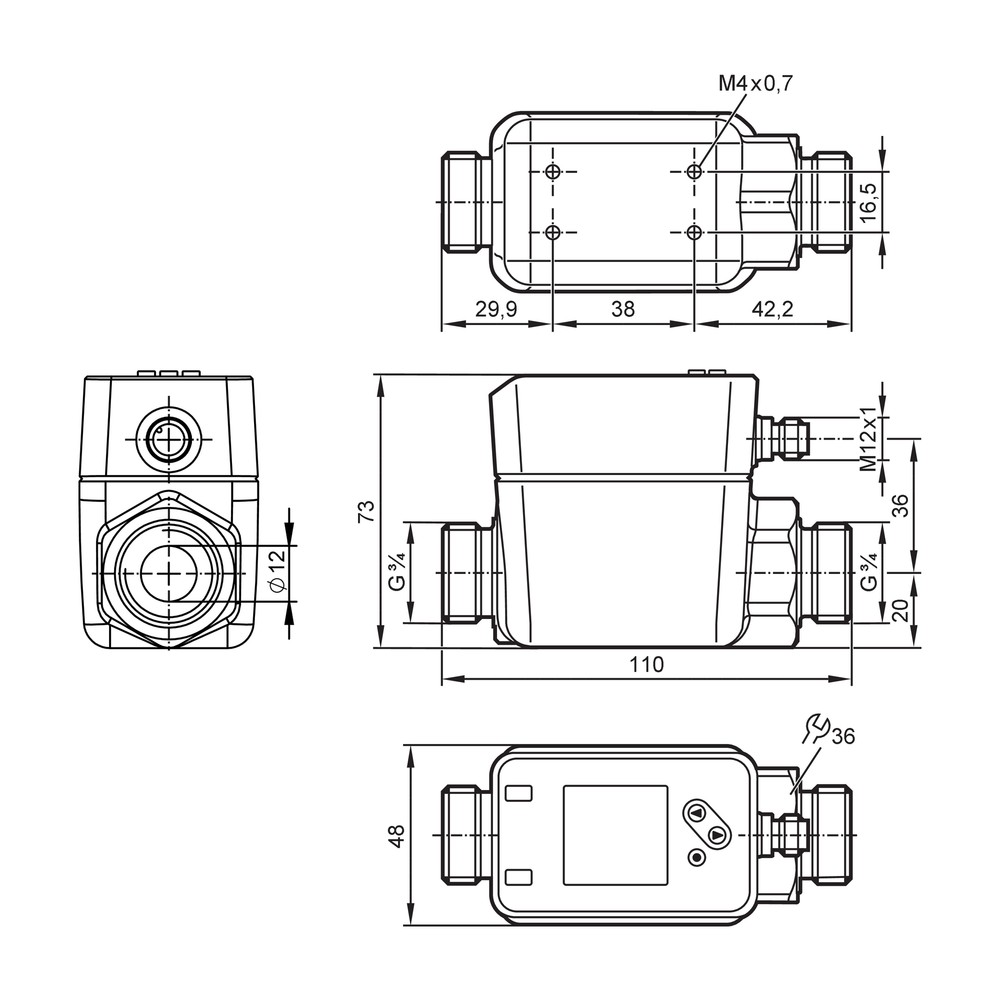

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Incompatibilidade entre a saída selecionada e a entrada do controlador, ou ligação elétrica incorreta.	Confira no datasheet a pinagem e os requisitos elétricos; compare a configuração PNP/NPN ou o tipo de sinal utilizado com a entrada do controlador.
Não há comunicação IO-Link com o mestre.	Configuração ou ligação incompatível entre sensor, cabeamento e mestre IO-Link.	Confirme no datasheet as informações de conexão e comunicação do sensor e verifique a configuração correspondente no mestre.
A leitura de vazão fica ausente ou fora da faixa esperada.	Vazão real fora do alcance de medição especificado ou condição de processo incompatível.	Compare a vazão do processo com a faixa de 0,1 a 75 l/min e confirme temperatura e pressão dentro dos limites informados.
Há vazamento ou a montagem não encaixa na tubulação.	Conexão da linha diferente da G 3/4 rosca externa DN20 especificada ou montagem mecânica inadequada.	Confira a especificação da conexão instalada e compare as dimensões com o desenho oficial; siga as instruções de montagem do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SM7020 em português (Datasheet) Desenho em escala do SM7020 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SM7020 e para que serve?

É um sensor magnético-indutivo destinado à medição de vazão. A ficha informa faixa de 0,1 a 75 l/min e opções de saída e comunicação para integração industrial.

Quais sinais e comunicação o SM7020 oferece?

A ficha lista PNP/NPN, sinal de comutação, analógico, pulso e frequência, além de IO-Link. Verifique no datasheet os detalhes elétricos e de ligação necessários ao seu controlador.

O que acompanha o produto na compra?

A ficha fornecida não informa acessórios ou itens inclusos; consulte o fornecedor para confirmar o conteúdo do fornecimento.

O SM7020 serve para fluido acima de 90 °C ou pressão acima de 16 bar?

Não conforme os limites informados: a temperatura do fluido é especificada de -20 a 90 °C e a resistência à pressão é 16 bar. Para condições superiores, selecione um modelo cujos limites publicados atendam ao processo.

Posso usar este sensor com uma conexão diferente de G 3/4 DN20?

A conexão indicada para o SM7020 é G 3/4 rosca externa DN20. Se a linha exigir outra conexão, confirme a possibilidade de adaptação com o fabricante e valide a montagem; a ficha não especifica adaptadores compatíveis.

O sensor indica vazão zero ou uma leitura inesperada; o que devo verificar antes de substituí-lo?

Verifique primeiro se a vazão está dentro de 0,1 a 75 l/min e se o sinal selecionado é compatível com a entrada do controlador. Confira também a ligação elétrica conforme o datasheet.

O controlador não comunica com o sensor por IO-Link; preciso trocar o SM7020?

Não necessariamente. Antes da substituição, confira a ligação, a configuração do mestre e os requisitos de comunicação descritos no datasheet; a ficha do anúncio não detalha pinagem ou configuração.

Devo comprar um kit ou apenas o sensor?

O anúncio identifica o produto como sensor SM7020 e não informa um kit nem acessórios incluídos. Se precisar de cabos, conectores ou adaptadores, confirme separadamente a compatibilidade e o conteúdo do fornecimento.

Como escolher entre o SM7020 e outro sensor de vazão?

Compare faixa de vazão, temperatura, pressão e conexão de processo com os requisitos da instalação. Considere o SM7020 apenas se esses parâmetros e as opções de sinal informadas atenderem ao projeto.

Que cuidados devo ter na instalação?

Confirme a conexão G 3/4 rosca externa DN20 e consulte o desenho dimensional e o datasheet antes de montar e ligar o sensor. Os dados disponíveis não especificam torque, orientação ou pinagem.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Sensor que utiliza o princípio magnético-indutivo indicado pelo fabricante para a função de medição de vazão. (Ref.: tipo de sensor: magnético-indutivo)

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo; neste produto, a faixa é expressa em litros por minuto. (Ref.: alcance de medição: 0,1 a 75 l/min)

IO-Link

Interface de comunicação indicada para integração do sensor com sistemas compatíveis; os detalhes de versão não constam na ficha fornecida. (Ref.: especificações técnicas: IO-Link)

PNP/NPN

Tipos de sinal de saída indicados na ficha; a compatibilidade depende da entrada do controlador e dos dados elétricos do datasheet. (Ref.: especificações técnicas: PNP/NPN)

DN20

Designação nominal associada à conexão de processo informada para o sensor. (Ref.: conexão: G 3/4 rosca externa DN20)
