Sensor de Pressão ifm PG2793 - Alinhamento Frontal

Pré-visualizar: PG2793 IFM - Sensor de Pressão ifm Alinhamento Frontal -1...25 bar Analógico

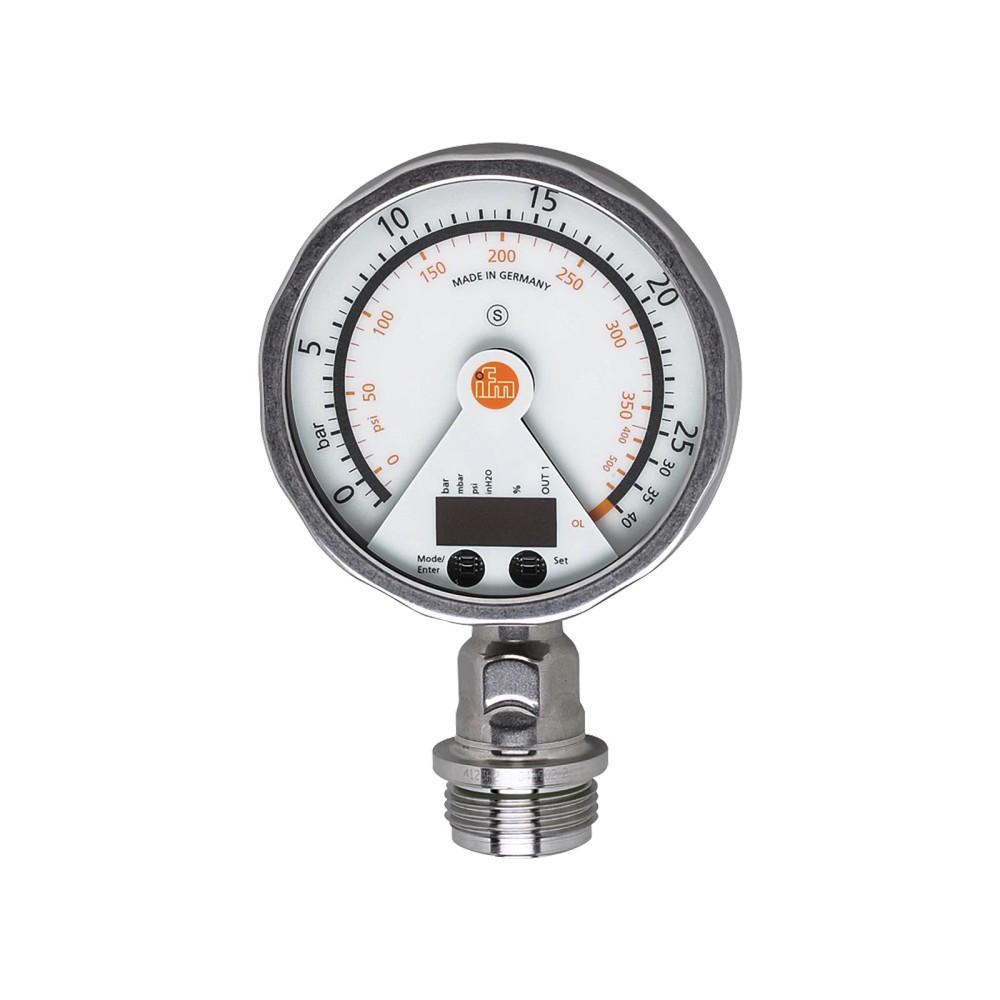

PG2793 IFM - Sensor de Pressão ifm Alinhamento Frontal -1...25 bar Analógico

Imagem meramente ilustrativa

R$ 8.022,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2793
EAN: 4021179244145
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão...mais

Fechar menu

Saiba mais sobre: "PG2793 IFM - Sensor de Pressão ifm Alinhamento Frontal -1...25 bar Analógico"

Destaques do Produto

Faixa de Pressão

-1...25 bar

Saída

4...20 mA / Comutação

Conexão

G 1 Rosca externa

Proteção

IP67 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PG2793 IFM - Sensor de Pressão ifm Alinhamento Frontal -1...25 bar Analógico

O sensor de pressão PG2793 é um dispositivo com montagem faceada, ideal para aplicações higiênicas na indústria alimentícia e de bebidas. Ele oferece uma faixa de medição de -1 a 25 bar com saída analógica de 4...20 mA e comutação PNP/NPN. Possui alto grau de proteção IP67/IP69K e construção robusta em aço inoxidável 316L.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	-1...25 bar
Tipo de Exibição	Analógica / Alfanumérica
Conexão de Processo	G 1 / Aseptoflex Vario
Grau de Proteção	IP 67 / IP 69K
Sinal de Saída	4...20 mA, comutação PNP/NPN
Material de Contato	Aço Inoxidável 316L
Temperatura do Fluído	-25...125 °C
SKU	PG2793

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas devido ao design asséptico.
Monitoramento de fluidos pastosos, líquidos e gasosos.
Aplicações que exigem montagem faceada para evitar zonas mortas.

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 350 bar.
Ambientes com temperaturas de fluido acima de 145 °C.
Processos incompatíveis com materiais em contato: Aço 316L, cerâmica e PTFE.

APLICAÇÕES E USO

Monitoramento de pressão em tanques de envase de bebidas.
Medição em tubulações com fluidos pastosos, evitando acúmulo de resíduos devido à montagem faceada.
Aplicações de vácuo e pressão relativa em processos alimentícios.
Processos que exigem higienização frequente com jatos de alta pressão.

COMO ESCOLHER

Antes de comprar o PG2793 IFM - Sensor de Pressão ifm Alinhamento Frontal -1...25 bar Analógico, verifique estes pontos:

Escolha este modelo se

Seu processo requer montagem faceada em tubulações higiênicas e a faixa de medição situa-se entre -1 e 25 bar.

Busque alternativa se

Sua aplicação exige faixas de pressão fora de -1...25 bar ou se você precisa de um protocolo de comunicação digital específico que não seja 4...20 mA.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1...25 bar / -14,4...362,7 psi	Faixa de operação nominal
Tipo de pressão	Pressão relativa; vácuo	Referência de medição

Dados elétricos
Tensão de operação	18...32 V DC	Tensão de alimentação
Sinal de saída	4...20 mA (analógico) e comutação PNP/NPN	Interfaces de comunicação

Dados mecânicos
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica
Materiais	Aço 316L, cerâmica (Al2O3), PTFE	Materiais em contato

Condições ambientais
Grau de proteção	IP 67; IP 69K	Resistência ambiental
Temperatura de operação	-25...125 °C (145 °C máx. 1h)	Limites térmicos

COMPATIBILIDADE

Comunicação

• Analógico (4...20 mA)

• Comutação (PNP/NPN)

Conexões

Elétrica 1 x M12; codificação A; 4 pinos dourados

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem industrial (alta pressão)	✓	O produto possui proteção IP69K, sendo resistente a jatos de alta pressão.
Processos explosivos (Zona ATEX)	✗	O produto não possui certificação para uso em atmosferas potencialmente explosivas.
Conexão com CLP padrão	✓	Saída analógica 4-20mA é compatível com a maioria das entradas de CLP industriais.

INSTALAÇÃO

Como instalar o PG2793 IFM - Sensor de Pressão ifm Alinhamento Frontal -1...25 bar Analógico

Verifique a integridade da rosca G1 e do cone de vedação.
Aplique o vedante apropriado se necessário, conforme norma Aseptoflex.
Encaixe o sensor no ponto de processo, garantindo o alinhamento da membrana.
Torque o sensor conforme especificação técnica para vedação higiênica.
Conecte o cabo M12 codificação A ao conector do sensor.
Realize a calibração do range via interface se o processo exigir ajuste fino.

Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura imprecisa ou drift.	Acúmulo de resíduos na membrana.	Limpar a superfície do sensor ou verificar a compatibilidade com o meio.
Sensor não liga ou display apagado.	Tensão fora da faixa (18-32V).	Medir a voltagem nos pinos do conector M12.
Falha na comunicação de saída.	Erro de conexão/polaridade.	Revisar o diagrama de fiação e o pinout do cabo M12.
Dano permanente na membrana.	Sobrecarga de pressão.	Verificar se o pico de pressão excedeu 350 bar.

DOCUMENTAÇÃO TÉCNICA

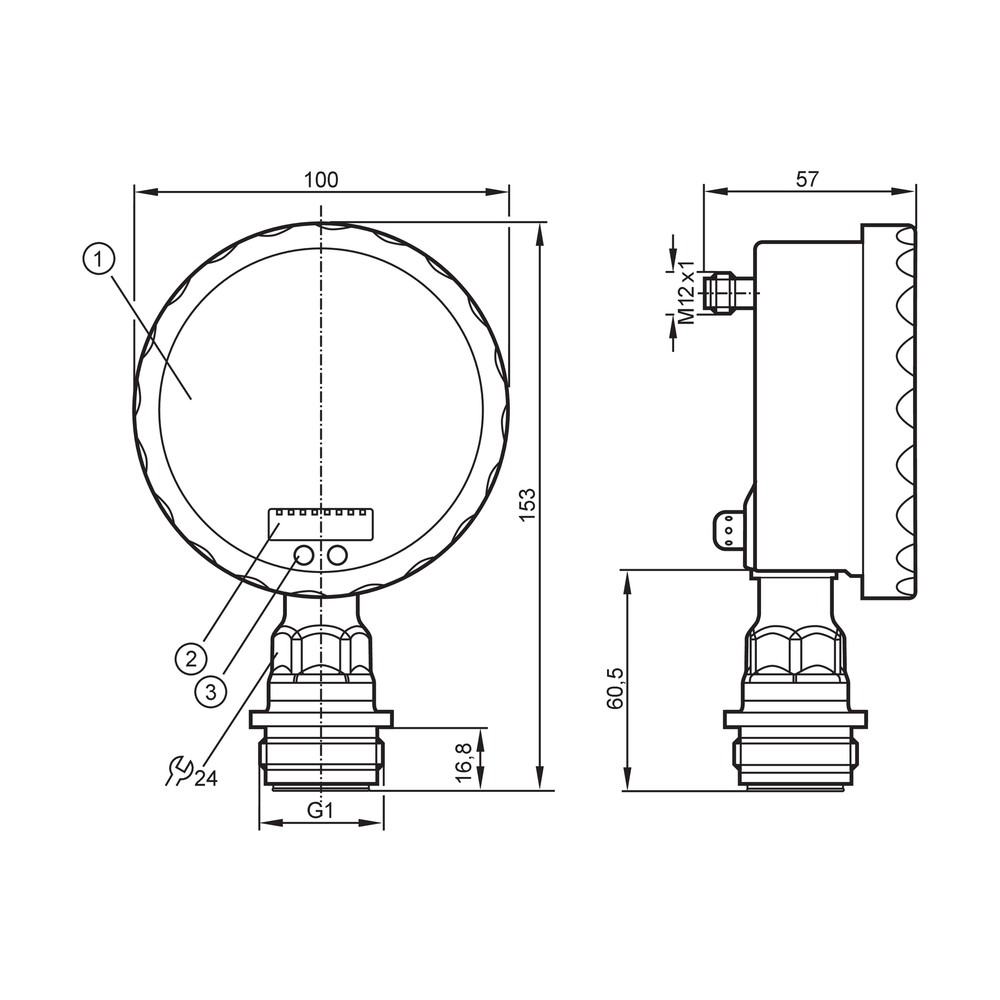

Datasheet Oficial PG2793 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PG2793 e qual sua aplicação principal?

Este sensor é um dispositivo de pressão com alinhamento frontal e display analógico, projetado especificamente para medições de pressão em fluidos, gases e meios pastosos na indústria alimentícia e de bebidas.

O que vem na caixa ao comprar este sensor?

O pacote inclui o sensor de pressão. Componentes adicionais, como cabos de conexão M12 ou adaptadores de processo, devem ser adquiridos separadamente conforme a necessidade da instalação.

Existem limitações de aplicação para este sensor?

O PG2793 não é indicado para aplicações que excedam a pressão de ruptura de 350 bar ou temperaturas de fluido superiores a 145 °C, mesmo que por curtos períodos, para evitar danos permanentes.

Este sensor pode ser usado em qualquer ambiente?

Este produto não foi projetado para atmosferas explosivas (áreas classificadas Ex) ou aplicações que exijam materiais de contato diferentes de aço inoxidável 316L, cerâmica e PTFE.

Como diagnosticar falhas de leitura no sensor?

Sintomas comuns incluem leituras instáveis ou erros no display, que podem ser causados por sujeira acumulada na membrana ou falha na conexão elétrica; verifique o status do LED e a tensão de alimentação.

O que verificar antes de solicitar a troca do produto?

Verifique primeiramente a tensão de alimentação (18-32 V DC) e a integridade do conector M12; se o sensor não responder ou apresentar erro de polaridade, inspecione os cabos e o aterramento.

Devo comprar o PG2793 ou existe um modelo novo?

O PG2793 é um item descontinuado. O fabricante recomenda o modelo PG1703 como substituto direto, mantendo a compatibilidade funcional para a maioria das aplicações de monitoramento de pressão.

Como decidir entre este sensor e outros modelos de pressão?

A escolha entre modelos depende da faixa de pressão e da necessidade específica de exibição; avalie se a faixa de -1...25 bar atende exatamente ao seu processo atual para garantir precisão.

Quais os cuidados necessários na montagem do sensor?

Para a instalação, garanta que a rosca G1 esteja corretamente selada com o cone Aseptoflex Vario e que o torque de aperto respeite as normas técnicas para evitar vazamentos na conexão processual.

Qual a procedência deste sensor de pressão?

Este produto possui procedência garantida pela fabricante, sendo faturado diretamente pela IFM ELECTRONIC LTDA., assegurando a conformidade técnica e a qualidade do item industrial.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Sistema de vedação e conexão de processo voltado para aplicações higiênicas, garantindo ausência de cavidades. (Ref.: Conexão de processo)

Montagem Faceada

Configuração onde a membrana do sensor fica alinhada à parede do tubo ou tanque, evitando o acúmulo de produto. (Ref.: Aplicação)

Turn down 1:1

Razão entre a faixa de medição máxima e a faixa ajustada, mantendo a precisão especificada. (Ref.: Precisão)

Sinal Analógico 4-20mA

Protocolo de comunicação de corrente padrão industrial para transmissão de valores de pressão. (Ref.: Sinal de saída)

Proteção IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)
