Transmissor de Temperatura IFM TA2232 IO-Link 100mm

Pré-visualizar: TA2232 IFM - Transmissor de Temperatura ifm Monitoramento industrial IO-Link 4-20mA 100mm

TA2232 IFM - Transmissor de Temperatura ifm Monitoramento industrial IO-Link 4-20mA 100mm

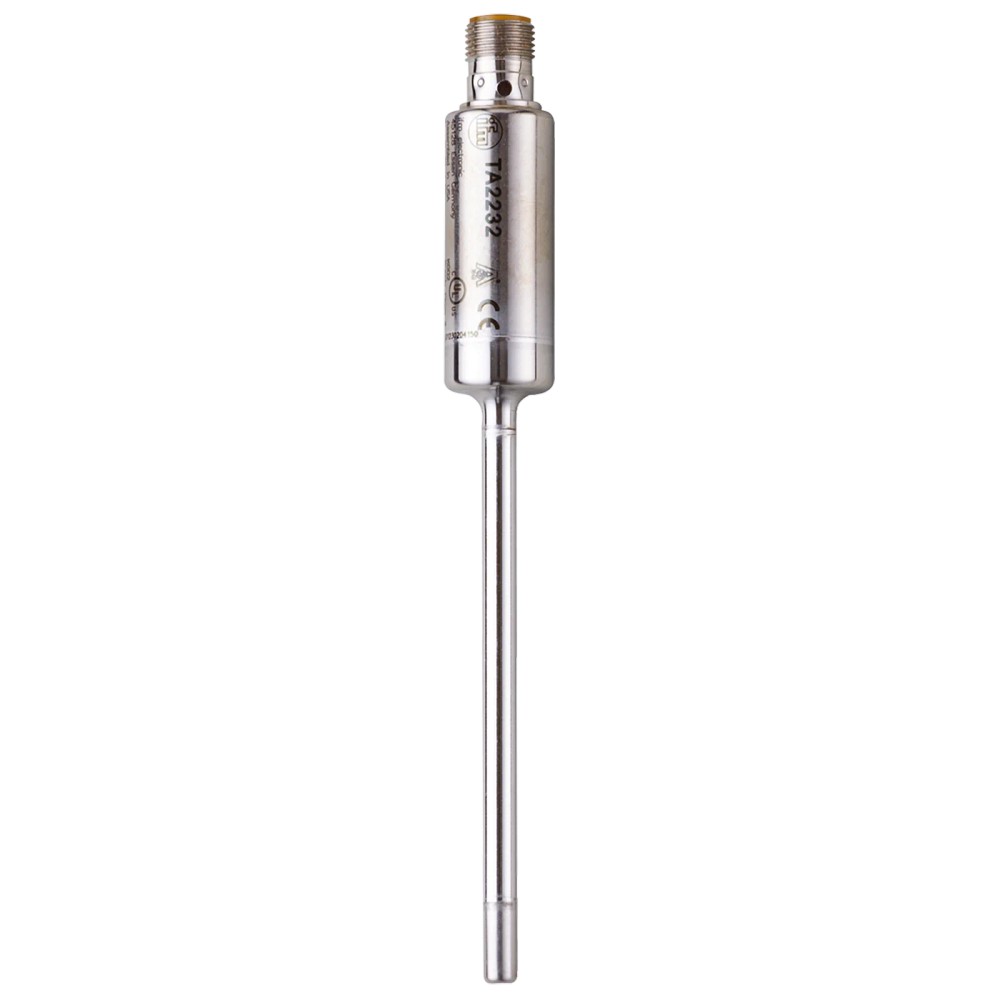

Imagem meramente ilustrativa

R$ 2.111,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2232
EAN: 4021179289504
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TA2232 IFM - Transmissor de Temperatura ifm Monitoramento industrial IO-Link 4-20mA 100mm"

Destaques do Produto

Faixa de medição

-50...200 °C

Saída analógica

4...20 mA

Comunicação

IO-Link 1.1, COM2 a 38,4 kBaud

Comprimento da sonda

100 mm

Conexão elétrica

M12, codificação A, 4 contatos

Conexão de processo

Adaptação de fixação Ø 6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TA2232 IO-Link, 4...20 mA, comprimento de instalação de 100 mm

O ifm TA2232 é um transmissor de temperatura para monitorar a temperatura de fluidos líquidos e gasosos em aplicações industriais. Utiliza um elemento Pt 1000 classe A e oferece saída analógica de 4...20 mA e comunicação IO-Link. Sua faixa de medição é de -50...200 °C, com resistência à pressão de 160 bar. A conexão elétrica é M12 e a conexão de processo é uma adaptação de fixação de Ø 6 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor de temperatura
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50...200 °C
Ajuste de fábrica	0...200 °C
Saídas	Analógica 4...20 mA e IO-Link
Comprimento de instalação	100 mm
Conexão elétrica	M12, codificação A, 4 contatos
Conexão de processo	Adaptação de fixação Ø 6 mm
Resistência à pressão	160 bar / 16 MPa
Grau de proteção	IP 67, IP 68 e IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos dentro da faixa de -50...200 °C, respeitando as condições de temperatura ambiente especificadas para a temperatura da substância.
Instalações que aceitem conexão de processo por adaptação de fixação Ø 6 mm e comprimento de instalação de 100 mm.
Sistemas de automação que recebam sinal analógico 4...20 mA ou utilizem IO-Link.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de -50...200 °C.
Instalações cuja conexão de processo não seja compatível com adaptação de fixação Ø 6 mm ou que exijam comprimento de instalação diferente de 100 mm, sem confirmação de adaptação mecânica.
Sistemas que não aceitem 4...20 mA nem IO-Link.

APLICAÇÕES E USO

Monitoramento de temperatura de fluidos líquidos ou gasosos em instalações industriais, conforme as substâncias e condições admitidas pelo processo.
Medição em pontos que aceitem comprimento de instalação de 100 mm e adaptação de fixação Ø 6 mm; a compatibilidade mecânica do conjunto deve ser verificada na instalação.
Integração a sistemas de controle por sinal 4...20 mA ou IO-Link; a escolha depende da interface disponível no controlador ou mestre.
Para substância abaixo de 160 °C, a ficha permite temperatura ambiente de -25...80 °C; para substância abaixo de 200 °C, indica ambiente de -25...60 °C. A faixa de medição não elimina essas restrições ambientais.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TA2232 IO-Link, 4...20 mA, comprimento de instalação de 100 mm, verifique estes pontos:

Escolha o TA2232 quando

A faixa necessária estiver entre -50...200 °C, a instalação aceitar a sonda de 100 mm e a adaptação de fixação Ø 6 mm, e o sistema puder utilizar saída 4...20 mA ou IO-Link.

Verifique outra configuração quando

O processo exigir faixa de temperatura, comprimento de instalação, conexão de processo ou interface de sinal diferentes. Confirme também a temperatura ambiente permitida conforme a temperatura da substância: até <160 °C, o ambiente é -25...80 °C; para substância <200 °C, o ambiente é -25...60 °C.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Classificação informada pelo fabricante.
Fluidos indicados	Fluidos líquidos e gasosos	Substâncias de aplicação declaradas na ficha.
Marca e modelo	ifm TA2232	Identificação do produto.
SKU / Part Number	TA2232	Código de identificação do produto.
GTIN	4021179289504	Identificador comercial informado.

Elemento sensor e faixa de medição
Elemento de medição	1 x Pt 1000	Elemento sensor instalado.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe declaradas para o Pt 1000.
Alcance de medição	-50...200 °C	Limites da faixa de medição.
Ajuste de fábrica	0...200 °C	Configuração de fábrica informada.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Limite de consumo indicado.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Carga máxima da saída	250 Ω com 18...19 V; 300 Ω com 19...32 V	Limite de carga conforme a faixa de alimentação.

Saídas e desempenho analógico
Sinal de saída analógica	4...20 mA	Saída analógica de corrente.
Quantidade de saídas analógicas	1	Número de saídas indicado.
Precisão da saída analógica	±0,3 + (±0,1 % MS) K	Valor declarado pelo fabricante; MS conforme notação da ficha.
Resolução da saída analógica	0,04 K	Resolução indicada para a saída.
Sinais configuráveis	Sinal analógico e IO-Link (configuráveis)	Tipos de sinal declarados como configuráveis.

Comunicação
Interface de comunicação	IO-Link	Interface digital do transmissor.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
DeviceID	446, modo de operação default	Identificador do dispositivo informado para o modo default.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo declarado.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	<0,5 s / <2 s	Tempos indicados para os parâmetros T05 e T09.
Retardo de prontidão	2 s	Tempo declarado até a prontidão.

Condições de processo
Resistência à pressão	160 bar / 16 MPa	Limite de pressão especificado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo indicado.
Temperatura da substância e ambiente	Substância <160 °C: ambiente -25...80 °C; substância <200 °C: ambiente -25...60 °C	Condições ambientais associadas à temperatura da substância, conforme observação do fabricante.

Precisão e desvios
Coeficiente de temperatura	0,1 % de duração / 10 K	Aplicável em caso de desvio da condição de referência de 25 ±5 °C.

Conexões e dados mecânicos
Conexão elétrica	1 x M12, codificação A, 4 contatos	Configuração da conexão elétrica.
Conexão de processo	Adaptação de fixação Ø 6 mm	Interface mecânica de instalação no processo.
Comprimento da sonda / instalação	100 mm	Comprimento de instalação especificado.
Diâmetro da sonda	6 mm	Diâmetro da sonda informado.
Formato do invólucro	Cilíndrico	Geometria do invólucro.
Dimensões	Ø 18,7 mm; comprimento total 163,4 mm	Dimensões externas informadas.
Materiais do invólucro	1.4404 (aço inoxidável / 316L), PEI e FKM	Materiais indicados para o invólucro.
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido	Material da superfície em contato com o fluido.
Rugosidade da superfície	Ra <0,8 μm	Característica superficial especificada.
Peso	155,5 g	Massa informada no dataset do produto.

Proteção, ambiente e conformidade
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção declarados; respeitar condições de instalação e uso do fabricante.
Temperatura ambiente	-25...80 °C, conforme limite associado à temperatura da substância	A faixa aplicável depende da temperatura da substância, conforme especificação detalhada.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento informados.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (10...2000 Hz)	Condição de ensaio declarada.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas EMC listadas na ficha.
Número de aprovação UL	K002	Identificação de aprovação informada.
MTTF	232 anos	Valor MTTF declarado; não representa garantia de vida útil.

Fornecimento
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 a 38,4 kBaud; perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 446 no modo de operação default.

• Saída analógica de corrente 4...20 mA, configurável conforme os dados do fabricante.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 18...32 V DC; consumo de corrente <50 mA. A carga máxima da saída é 250 Ω com alimentação de 18...19 V e 300 Ω com alimentação de 19...32 V.

Processo Adaptação de fixação Ø 6 mm; comprimento de instalação da sonda de 100 mm. Materiais em contato com o fluido: aço inoxidável 1.4404/316L eletropolido; rugosidade Ra <0,8 μm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com sinal de corrente 4...20 mA, respeitando a carga máxima especificada.	✓	O transmissor dispõe de uma saída analógica 4...20 mA; a carga máxima depende da tensão de alimentação.
Mestre IO-Link compatível com IO-Link 1.1 e comunicação COM2 a 38,4 kBaud.	✓	Esses parâmetros de comunicação estão indicados para o TA2232.
Montagem com conexão elétrica M12 codificação A de 4 contatos e alimentação de 18...32 V DC.	✓	Corresponde à conexão e à faixa de tensão de operação especificadas.
Processo com pressão acima de 160 bar / 16 MPa.	✗	A resistência à pressão especificada é 160 bar / 16 MPa.
Processo que exija comprimento de instalação diferente de 100 mm ou adaptação de fixação diferente de Ø 6 mm, sem adaptação validada.	✗	Esses são os parâmetros de instalação de processo informados para o produto.
Fluido líquido ou gasoso com temperatura de processo dentro da faixa de medição, observando os limites de temperatura ambiente associados.	✓	A ficha identifica fluidos líquidos e gasosos e informa a faixa de -50...200 °C, além das condições de ambiente dependentes da temperatura da substância.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TA2232 IO-Link, 4...20 mA, comprimento de instalação de 100 mm

Confirme que a faixa de processo necessária está dentro de -50...200 °C e verifique a condição de temperatura ambiente aplicável à temperatura da substância.
Verifique se a conexão de processo aceita adaptação de fixação Ø 6 mm e comprimento de instalação de 100 mm.
Confirme que os materiais em contato com o fluido e a resistência à pressão de 160 bar atendem aos requisitos do processo.
Instale o transmissor conforme o desenho dimensional e as instruções do fabricante, sem exceder os limites mecânicos especificados.
Conecte o M12 codificação A de 4 contatos e forneça alimentação de 18...32 V DC, seguindo o esquema de ligação do datasheet.
Configure e valide o sinal 4...20 mA ou a comunicação IO-Link no sistema receptor; confira a carga máxima da saída analógica para a tensão de alimentação usada.

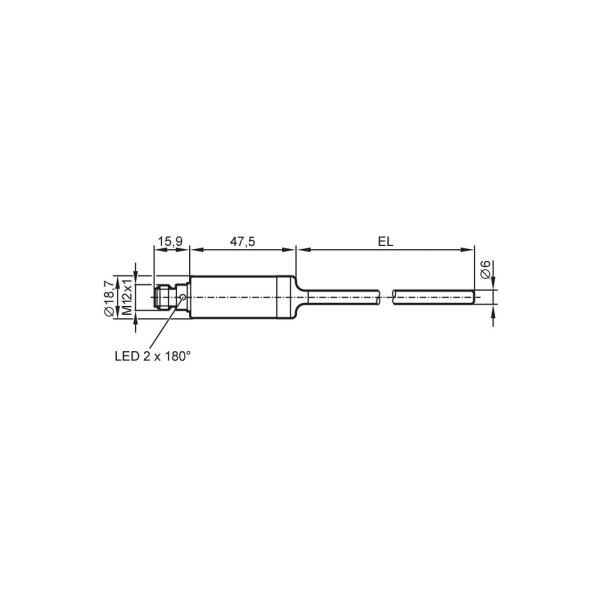

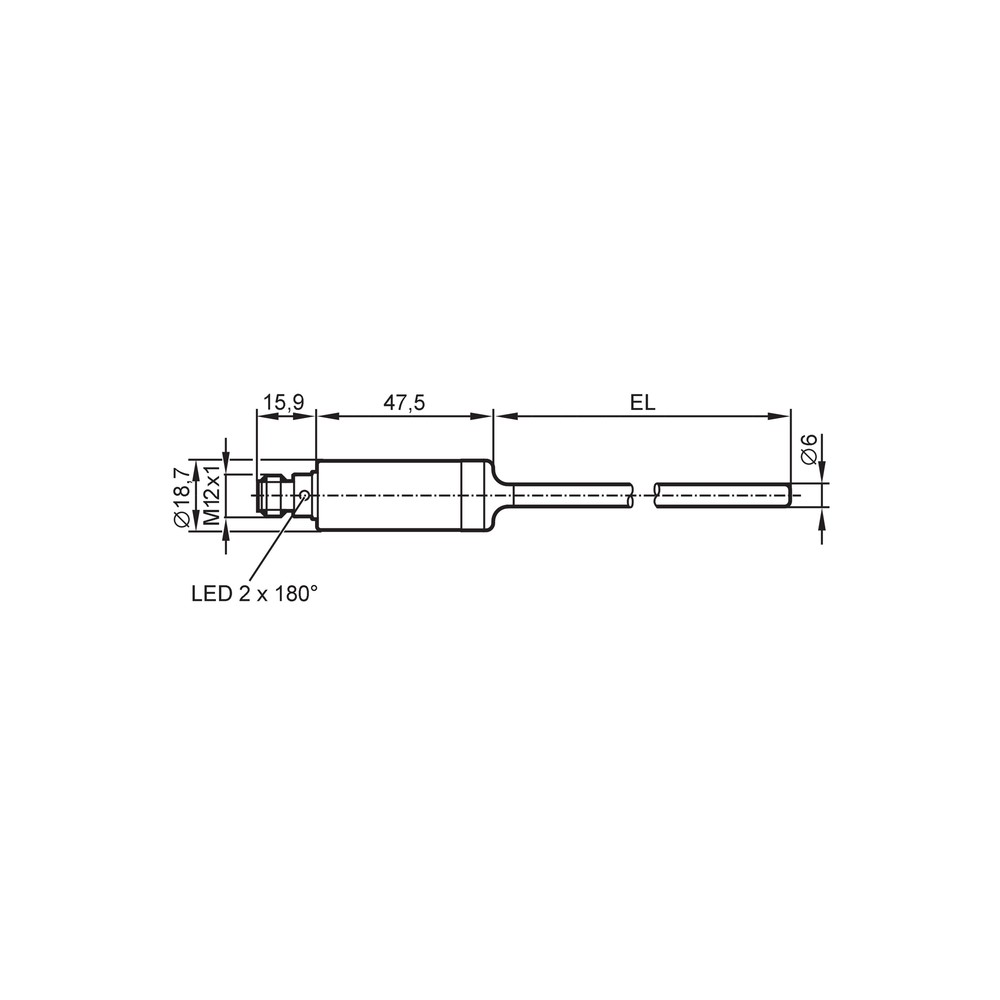

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura ou o transmissor não fica pronto após a energização.	Alimentação ausente ou fora da faixa de 18...32 V DC, ou ligação elétrica incorreta.	Meça a tensão no conector M12 e confira a ligação com o esquema do datasheet e a polaridade.
A leitura analógica fica abaixo do esperado, instável ou não acompanha a variação de temperatura.	Carga do circuito acima do limite aplicável à tensão de alimentação ou problema na entrada de corrente do controlador.	Confira a tensão de alimentação, calcule a carga total do circuito e compare com o limite de 250 Ω para 18...19 V ou 300 Ω para 19...32 V; valide a entrada 4...20 mA.
O mestre não reconhece o dispositivo por IO-Link.	Incompatibilidade de configuração de comunicação, conexão ou parâmetros do mestre.	Confirme suporte a IO-Link 1.1, COM2 a 38,4 kBaud, conexão M12 e DeviceID 446 no modo default.
A leitura de temperatura apresenta desvio em relação ao processo.	Faixa ou ajuste configurado inadequadamente, condição ambiental fora do limite associado à temperatura da substância ou instalação inadequada da sonda.	Compare a configuração com a faixa e o ajuste de fábrica, verifique as condições de temperatura ambiente da ficha e confirme o comprimento e a montagem da sonda.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica TA2232 em português (Datasheet) Desenho dimensional TA2232 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2232 e que tipo de sinal ele fornece?

É um transmissor de temperatura industrial com elemento Pt 1000. Fornece sinal analógico 4...20 mA e comunicação IO-Link.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor ou o datasheet para confirmar o conteúdo de fornecimento.

O TA2232 serve para medir temperaturas acima de 200 °C?

Não; a faixa de medição especificada termina em 200 °C. A ficha também indica ambiente de -25...60 °C quando a temperatura da substância é inferior a 200 °C.

Posso instalar este modelo em uma conexão de processo diferente de Ø 6 mm?

A conexão de processo informada é uma adaptação de fixação Ø 6 mm. A ficha não confirma compatibilidade com outras interfaces; valide qualquer adaptação antes da instalação.

O transmissor está alimentado, mas não aparece corrente na entrada do CLP. O que verifico?

Verifique a tensão de alimentação, a ligação M12 e a configuração da entrada do CLP para 4...20 mA. Confira também se a carga do circuito respeita o limite indicado para a tensão usada.

A comunicação IO-Link falha: qual configuração devo conferir?

Confirme se o mestre está configurado para IO-Link 1.1 e COM2 a 38,4 kBaud. Verifique também conexão, alimentação e DeviceID 446 no modo de operação default.

Devo comprar um kit de instalação ou apenas o transmissor?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos nem um kit. Confirme separadamente os componentes de conexão e fixação necessários para a instalação.

Quando escolher o TA2232 em vez de outro transmissor?

Escolha-o quando a faixa de -50...200 °C, o comprimento de instalação de 100 mm e a adaptação Ø 6 mm atenderem ao processo, e o sistema aceitar 4...20 mA ou IO-Link. Se algum desses requisitos diferir, compare a ficha de outro modelo.

Que cuidados devo tomar ao instalar o sensor no processo?

Confira previamente a dimensão de instalação, a pressão máxima especificada, os materiais em contato com o fluido e a temperatura ambiente permitida. Siga o desenho e as instruções do fabricante para a conexão elétrica e mecânica.

O TA2232 funciona com qualquer carga na saída 4...20 mA?

Não; a carga máxima é 250 Ω com alimentação de 18...19 V e 300 Ω com alimentação de 19...32 V. Some a carga do circuito e compare com o limite correspondente antes da partida.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição resistivo de platina usado para detectar temperatura. (Ref.: 1 x Pt 1000; DIN EN 60751, classe A)

IO-Link

Interface de comunicação digital indicada para integração do transmissor com um mestre compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir a medição ao sistema de controle. (Ref.: corrente de saída 4...20 mA)

Adaptação de fixação

Interface mecânica de processo que define o diâmetro informado para montagem do sensor. (Ref.: Ø 6 mm)

Classe A

Classificação do elemento Pt 1000 conforme a norma indicada na ficha do produto. (Ref.: DIN EN 60751, classe A)
