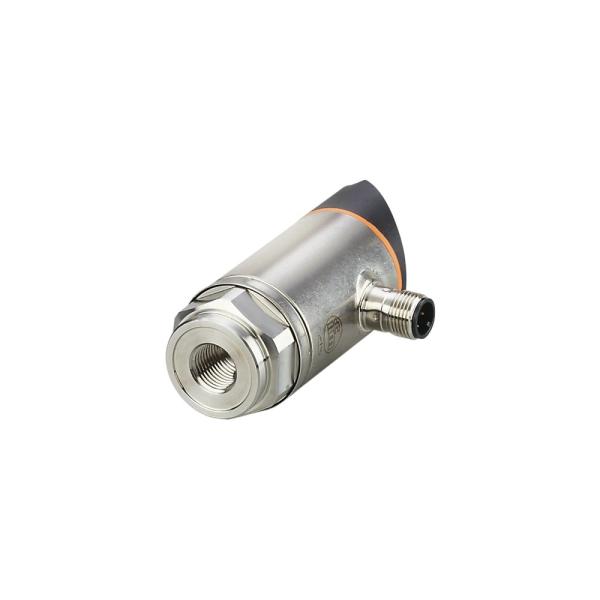

Sensor de Pressão IFM PN2094 - Display e IO-Link

Pré-visualizar: PN2094 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 10 bar IO-Link

PN2094 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 10 bar IO-Link

Imagem meramente ilustrativa

R$ 4.947,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2094
EAN: 4021179289061
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PN2094 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de Pressão

-1 a 10 bar

Tipo de Pressão

Relativa / Vácuo

Conexão

G 1/4 Rosca interna

Saída

Analógica + IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

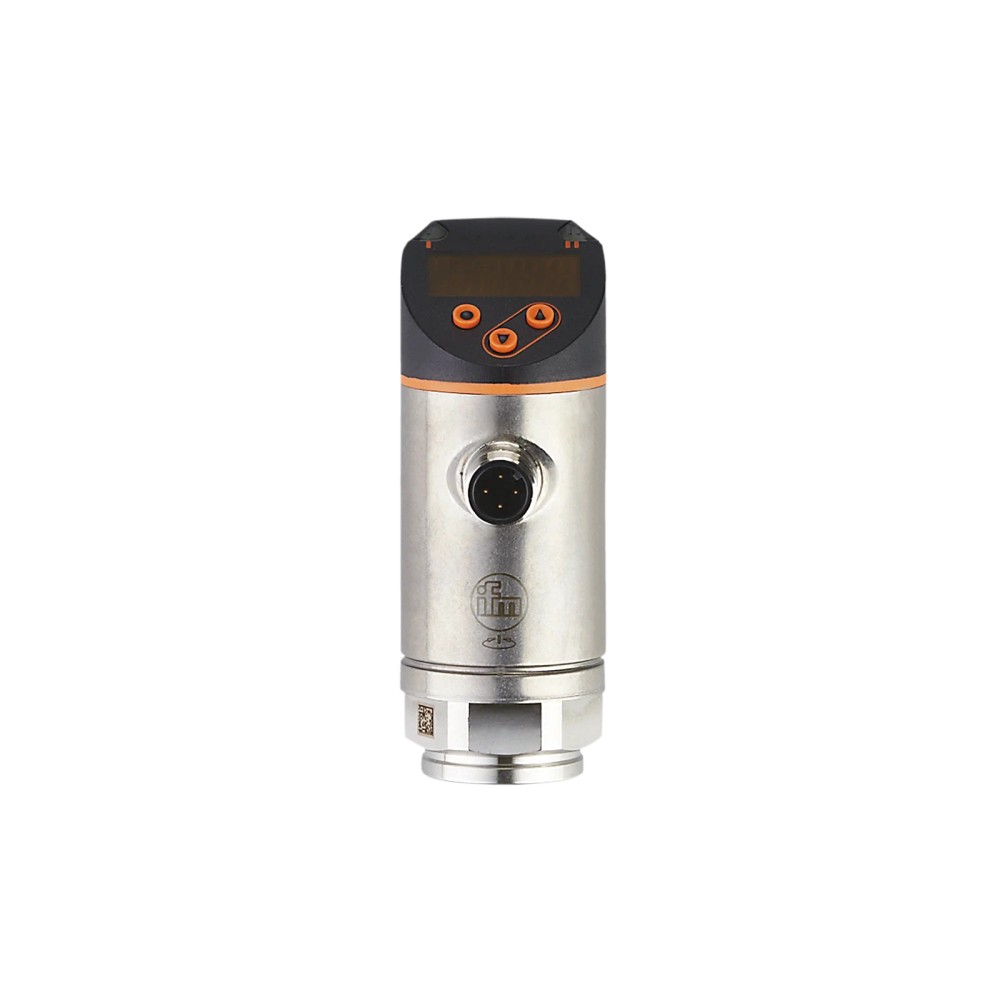

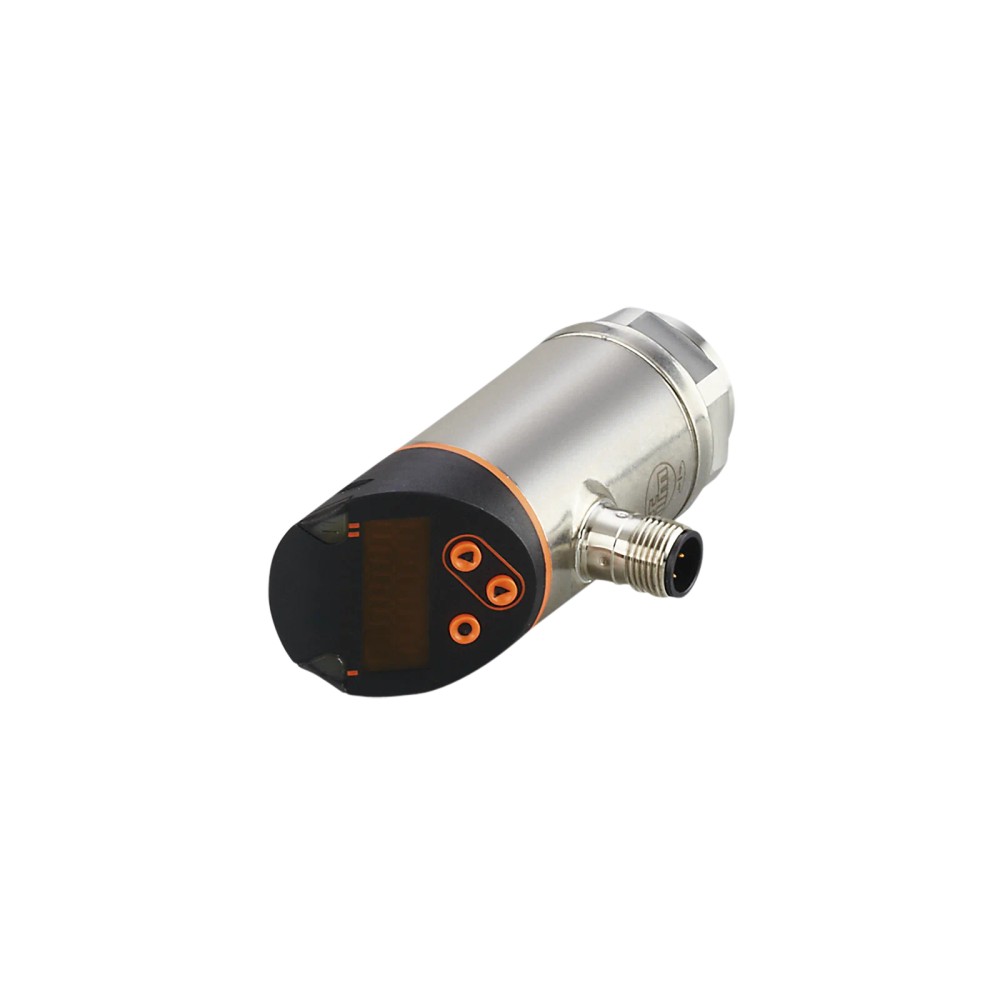

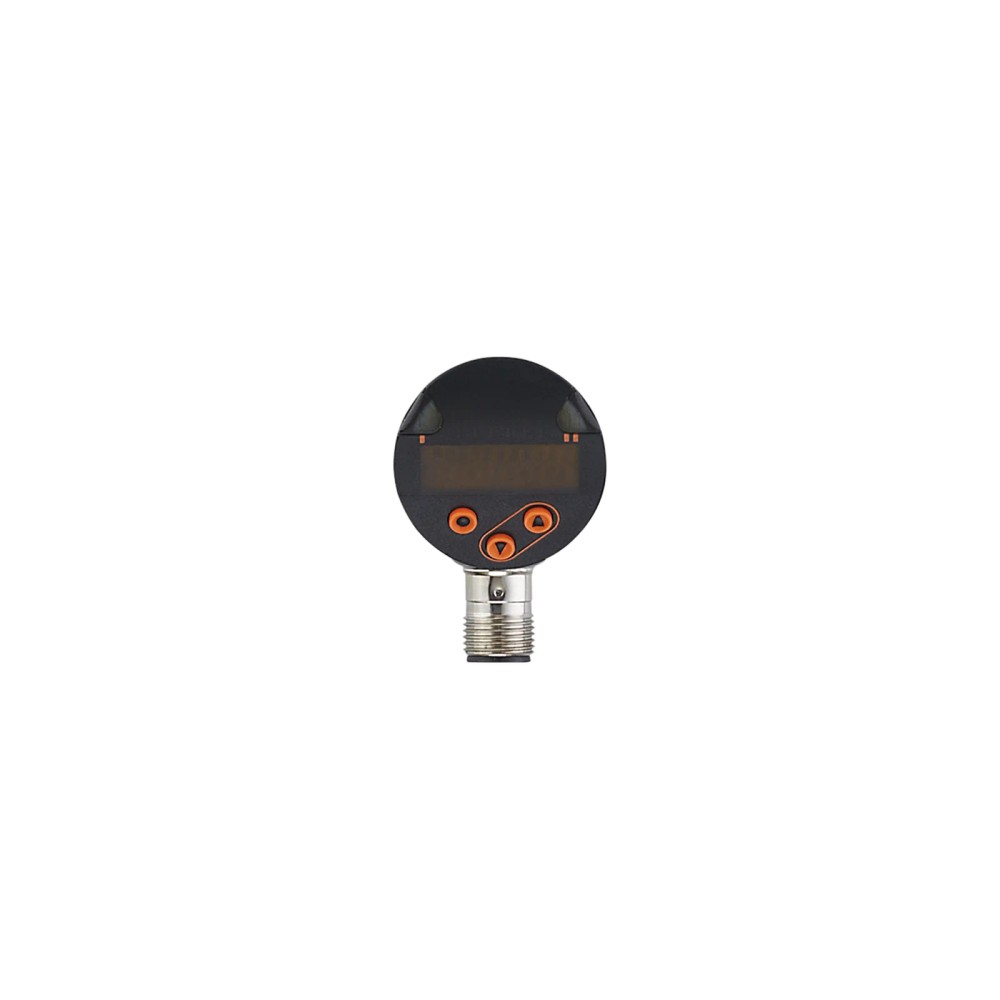

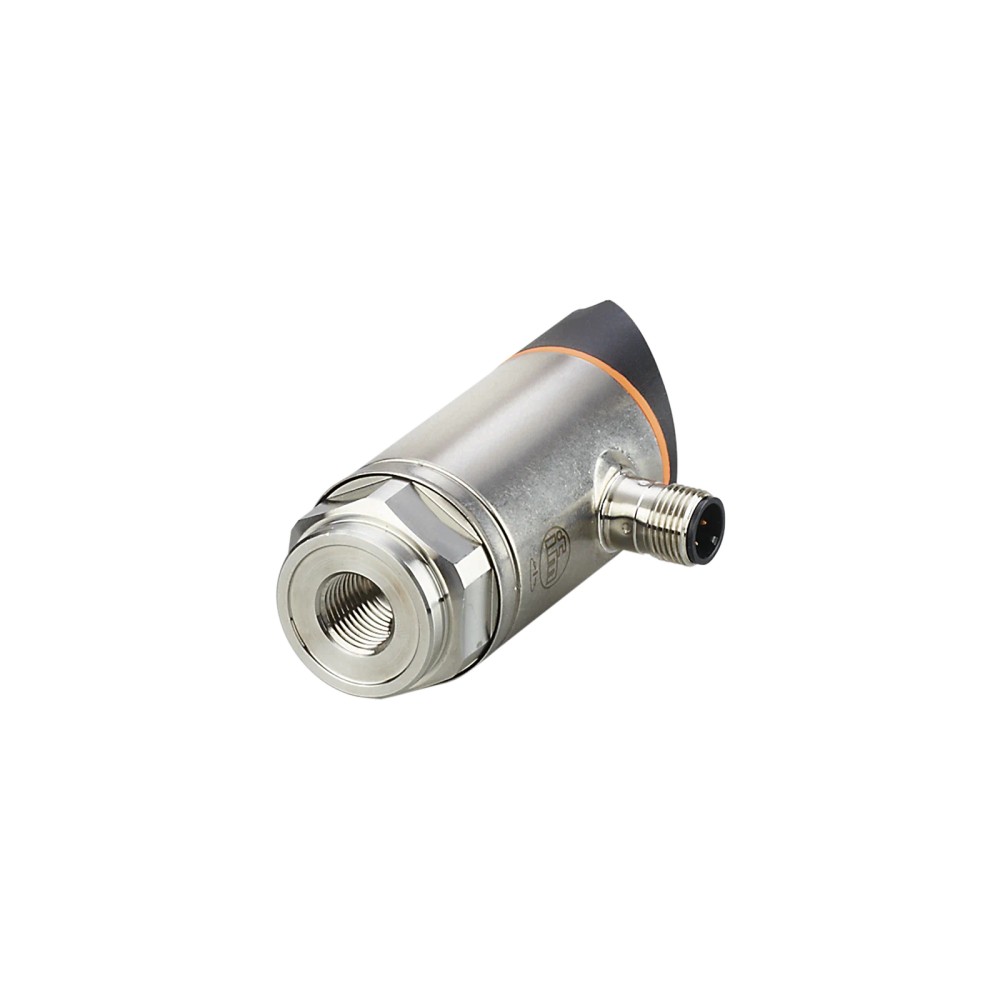

Sobre o Sensor de Pressão IFM PN2094 com Display -1 a 10 Bar IO-Link

O PN2094 é um sensor de pressão eletrônico com display alfanumérico de 4 dígitos, ideal para monitoramento industrial de fluidos. Oferece versatilidade através de saídas analógicas configuráveis (4-20mA/0-10V) e comunicação IO-Link. Sua célula de medição cerâmica garante alta precisão e resistência em operações de vácuo ou pressão relativa até 10 bar.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	PN2094
Faixa de medição	-1 a 10 bar
Conexão de processo	G 1/4 Rosca interna
Sinais de saída	4...20mA, 0...10V, IO-Link
Grau de proteção	IP 65 / IP 67
Temperatura operacional	-25 a 80 °C
Peso	239 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de sistemas pneumáticos e hidráulicos industriais.
Automação de processos que requerem sinal analógico e digital simultâneo.
Aplicações que necessitam de leitura local (display) em ambiente industrial.

⚠ Considere outro se precisa de:

Aplicações com fluidos incompatíveis com aço inox 316L, cerâmica e FKM.
Sistemas onde a pressão de pico excede 75 bar.
Ambientes com temperaturas de processo fora da faixa de -25 a 80 °C.

APLICAÇÕES E USO

Monitoramento de pressão em linhas de ar comprimido industriais.
Controle de pressão em sistemas hidráulicos de baixa a média pressão.
Automação de processos que exigem feedback digital e analógico simultâneo.
Uso em ambientes industriais exigentes com necessidade de proteção IP65/67.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PN2094 com Display -1 a 10 Bar IO-Link, verifique estes pontos:

Escolha o PN2094 se

Você necessita de um sensor versátil para monitorar pressões entre -1 e 10 bar com integração digital via IO-Link e leitura visual local em display.

Busque alternativa se

Sua aplicação exige faixas de pressão acima de 10 bar, conexão de processo diferente de G 1/4 ou resistência química incompatível com aço inox 316L e cerâmica.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1...10 bar	Faixa de operação nominal para pressão relativa e vácuo.
Resistência à pressão	75 bar	Limite de pressão suportada antes de danos estruturais.

Dados mecânicos e elétricos
Conexão de processo	G 1/4 Rosca interna	Interface mecânica conforme padrão industrial.
Conexão elétrica	M12, 4 polos	Conector padrão para integração de sinais e energia.

Saídas e Interfaces
Interface	IO-Link	Protocolo de comunicação digital para integração com mestres IO-Link.
Sinais de saída	4...20 mA / 0...10 V / PNP/NPN	Configurabilidade de saídas analógicas e digitais.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 / 38.4 kBaud)

• Sinal Analógico (4...20 mA / 0...10 V)

• Sinal de Comutação (PNP/NPN)

Conexões

Elétrica 1 x M12; codificação: A; 4 polos

Processo G 1/4 Rosca interna (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de vácuo industrial	✓	O sensor suporta a faixa de medição negativa de -1 bar.
Sistemas de alta pressão (> 75 bar)	✗	A pressão de resistência máxima é 75 bar, sob risco de ruptura.
Ambientes com lavagem (Washdown)	✓	O grau de proteção IP 65/67 garante resistência a jatos de água e imersão controlada.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PN2094 com Display -1 a 10 Bar IO-Link

Verifique se o sistema está despressurizado antes da instalação.
Aplique o torque de aperto recomendado entre 25 e 35 Nm na rosca G 1/4.
Conecte o cabo M12 de 4 polos observando a codificação A.
Alimente o sensor com tensão entre 18 e 30 V DC.
Configure os parâmetros de saída via display conforme a necessidade do processo.
Realize um teste de pressão para verificar estanqueidade.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou não há leitura de saída.	Conexão elétrica inadequada ou cabo danificado.	Verifique a continuidade do cabo M12 e a alimentação de 24V DC.
Leitura de pressão estática ou erro de medição.	Bloqueio ou contaminação na entrada do processo.	Desconecte e inspecione a entrada G 1/4 para verificar se há obstrução por detritos.
A saída analógica ou digital não atua no valor esperado.	Configuração incorreta do parâmetro de escala ou ponto de comutação.	Verifique os parâmetros configurados via display ou via IO-Link.
Instabilidade na leitura ou vazamento na rosca.	Vibração mecânica extrema ou torque de aperto incorreto.	Confirme se o aperto está entre 25-35 Nm e se o suporte está fixo.

DOCUMENTAÇÃO TÉCNICA

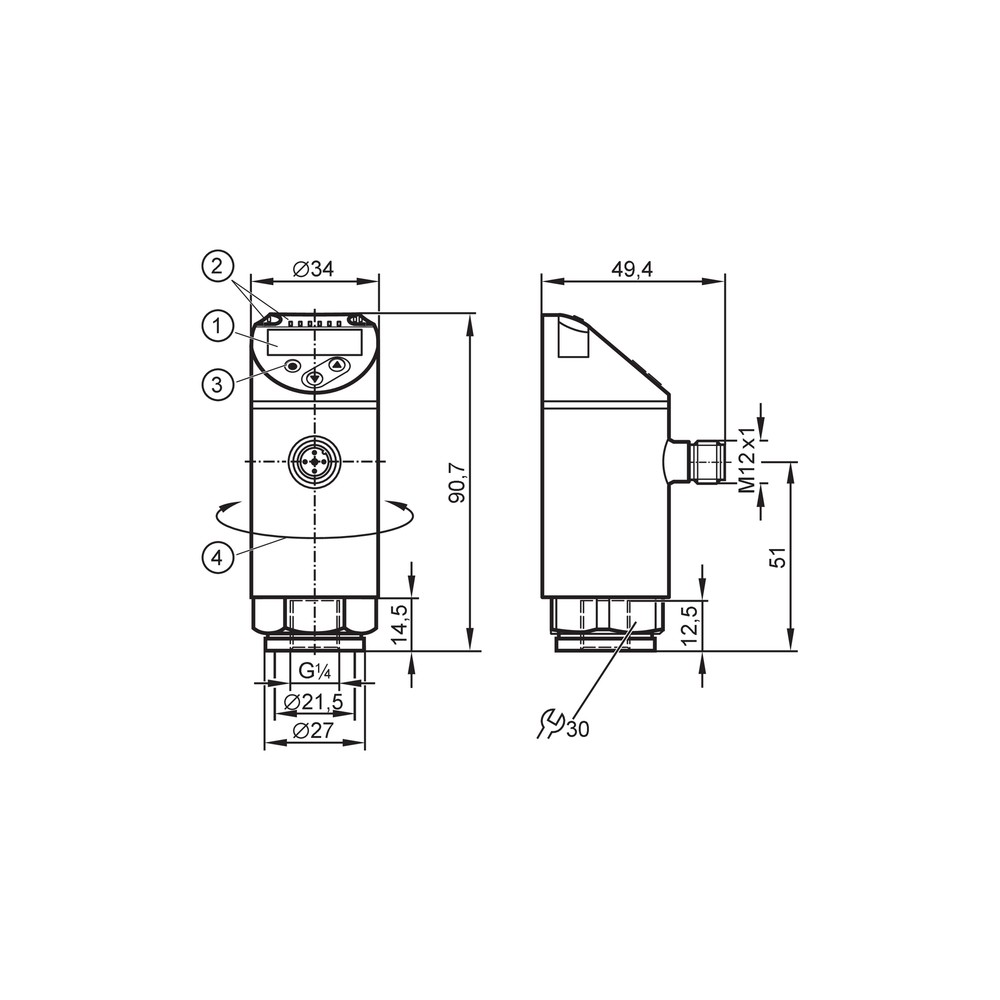

Datasheet Técnico PN2094 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PN2094 da IFM?

Este sensor é um transdutor eletrônico de pressão com display integrado, projetado para monitoramento industrial de fluidos líquidos e gasosos.

O que vem na caixa do produto?

O pacote inclui o sensor de pressão. Conectores e cabos de conexão M12 devem ser adquiridos separadamente conforme a necessidade da instalação.

Este sensor é compatível com qualquer tipo de fluido?

Não deve ser utilizado para fluidos altamente corrosivos ou agressivos que não sejam compatíveis com aço inoxidável 1.4404 (316L), cerâmica Al2O3 ou FKM.

Posso usar este sensor em sistemas de alta pressão acima de 10 bar?

O sensor não é adequado para aplicações com pressões superiores a 75 bar, pois este valor é o limite de resistência à pressão, sob risco de danos permanentes.

Por que o sensor não está ligando ou exibindo dados?

O sintoma de uma falha de conexão elétrica pode ser a ausência de exibição no display ou leitura nula. Verifique se o cabo M12 está firmemente conectado e se a tensão de alimentação está entre 18-30V DC.

O que fazer se a leitura de pressão estiver instável?

Valores de pressão incorretos ou oscilantes podem ser causados por ar aprisionado na linha de medição ou contaminação da célula cerâmica. Purge a linha de processo e verifique se há obstruções na rosca G 1/4.

Devo escolher este modelo com display ou um sensor comum sem display?

O PN2094 é uma solução integrada com display e IO-Link, enquanto transdutores simples exigem controladores externos para visualização. Escolha este modelo se precisar de leitura local imediata e flexibilidade de parametrização.

Qual a vantagem de usar a tecnologia IO-Link neste sensor?

Este modelo possui interface IO-Link nativa, permitindo parametrização remota e diagnóstico. Sensores analógicos padrão não oferecem essa capacidade de comunicação digital.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve ser feita com torque de aperto entre 25 e 35 Nm. Utilize uma chave adequada e verifique a vedação da rosca G 1/4 antes de pressurizar o sistema.

Qual a procedência e garantia de origem deste sensor?

Este produto é fabricado pela IFM Electronic, uma empresa alemã referência em sensores industriais, e distribuído via canais autorizados com faturamento direto do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Padrão de comunicação industrial ponto a ponto para sensores e atuadores, permitindo troca de dados digitais e parametrização. (Ref.: IEC 61131-9)

Célula Cerâmica

Elemento de medição de pressão robusto, feito de cerâmica Al2O3, ideal para resistência a sobrecarga e meios químicos. (Ref.: Elemento de medição)

BFSL

Best Fit Straight Line, método de calibração que minimiza o desvio em relação a uma reta ideal. (Ref.: Desvio de características)

IP 67

Grau de proteção que indica total proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

SELV/PELV

Norma para circuitos de tensão extra baixa, garantindo segurança contra choques elétricos. (Ref.: Tensão de operação)
