Cabo de Conexão Fêmea IFM E10210 5m

Pré-visualizar: E10210 IFM - Cabo de Conexão Fêmea ifm Automação Industrial 5m PUR IP67

E10210 IFM - Cabo de Conexão Fêmea ifm Automação Industrial 5m PUR IP67

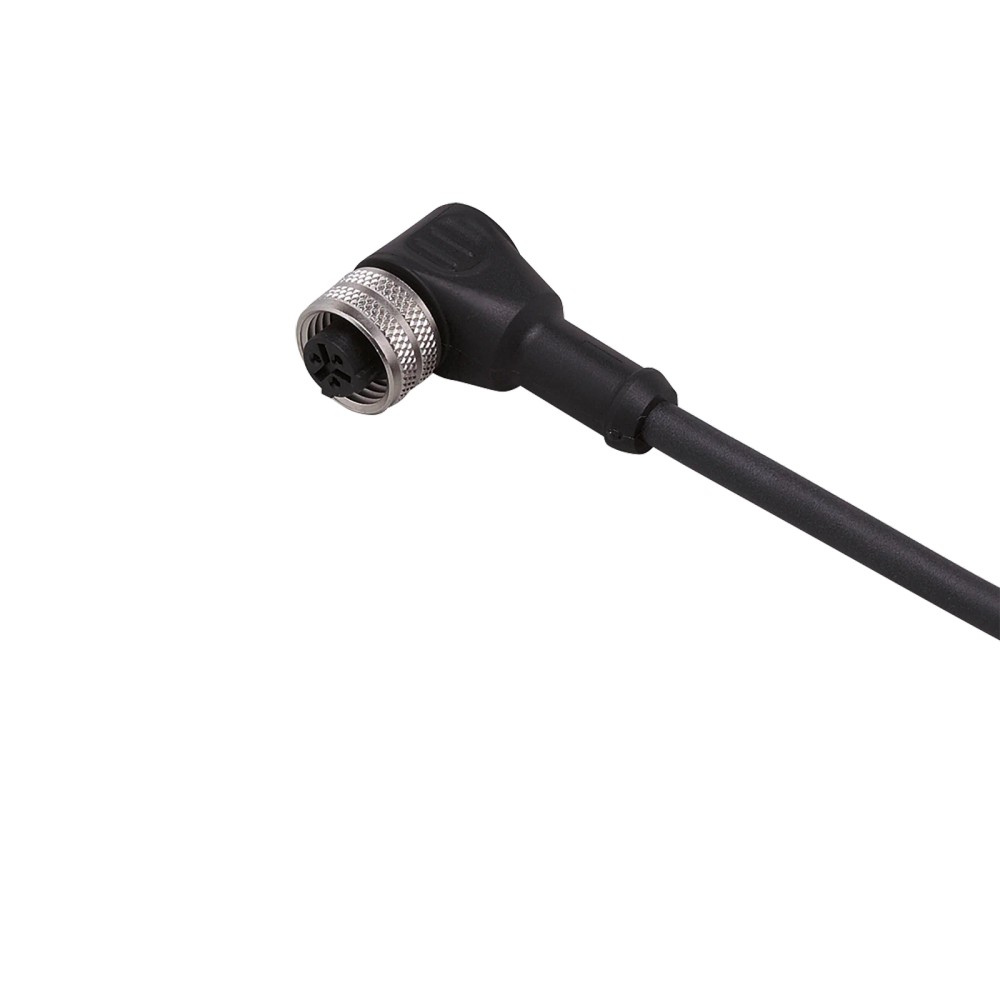

Imagem meramente ilustrativa

R$ 253,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10210
EAN: 4021179024037
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 5...mais

Fechar menu

Saiba mais sobre: "E10210 IFM - Cabo de Conexão Fêmea ifm Automação Industrial 5m PUR IP67"

Destaques do Produto

Comprimento do cabo

5 m

Tipo de conector

Fêmea, angular

Codificação e contatos

Codificação C, 3 contatos

Proteção

IP67

Tensão de operação

< 250 V AC / < 300 V DC

Revestimento

PUR, sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea ifm E10210, 5 m, PUR, IP67

O ifm E10210 é um cabo de conexão com conector fêmea, destinado a aplicações industriais e de automação. Possui 5 m de comprimento, revestimento PUR e grau de proteção IP67. O conector é angular, com codificação C e 3 contatos; a tensão de operação informada é inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E10210
Tipo	Cabo de conexão com conector fêmea
Comprimento	5 m
Material do cabo	PUR, sem halogênio
Grau de proteção	IP67
Conector	Fêmea, angular, codificação C, 3 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Temperatura ambiente	-25...90 °C
Diâmetro do cabo	5,2 mm
Peso	204,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram cabo de conexão fêmea de 5 m, com conector angular de codificação C e 3 contatos.
Instalações que demandem proteção IP67 e cabo PUR sem halogênio, respeitando as condições ambientais especificadas.
Aplicações com movimento do cabo dentro dos limites informados de velocidade, raio mínimo de flexão e esforço de torção.

⚠ Considere outro se precisa de:

Aplicações que exijam tensão de operação igual ou superior aos limites especificados.
Instalações que necessitem de comprimento diferente de 5 m ou de conexão diferente da configuração fêmea angular, codificação C e 3 contatos.
Aplicações fora da faixa de temperatura ambiente de -25...90 °C.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: conexão em aplicações industriais e de automação industrial, quando a configuração elétrica e mecânica do equipamento corresponde ao conector do E10210.
Aplicação com movimento: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; esses limites devem ser considerados no dimensionamento.
Limitação operacional: a temperatura ambiente especificada é de -25...90 °C. A tensão deve permanecer abaixo de 250 V AC e de 300 V DC.
A ficha declara proteção IP67, mas não detalha neste contexto condições adicionais de instalação ou exposição; consulte o datasheet para validar o uso no ambiente específico.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea ifm E10210, 5 m, PUR, IP67, verifique estes pontos:

Escolha o E10210 quando

A aplicação exigir cabo de conexão fêmea de 5 m, conector angular com codificação C e 3 contatos, revestimento PUR e proteção IP67, dentro dos limites elétricos e ambientais informados.

Procure outra configuração quando

O projeto exigir comprimento diferente, outra configuração de conector ou contatos, ou condições de tensão e temperatura fora dos limites deste modelo. Confirme a correspondência mecânica e elétrica com o equipamento antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Classificação indicada na ficha do produto.
Aplicação	Aplicações industriais e automação industrial	Aplicação informada pelo fabricante.
SKU / Part number	E10210	Código de identificação do produto no anúncio.
GTIN	4021179024037	Identificador comercial informado no anúncio.
Part number do conjunto	ADOAA030MSS0005H03	Referência apresentada no catálogo associado ao produto.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha; não exceder.
Número de contatos	3	Quantidade de contatos especificada para o conector.
Seção e composição dos condutores	3 x 0,5 mm²; 64 x Ø 0,1 mm	Construção dos condutores informada para o cabo.
Cores dos fios	BN = marrom; BU = azul; GN/YE = verde/amarelo	Identificação de cores indicada na ficha; verificar pinagem no datasheet antes da ligação.

Conexões
Conector	Fêmea, angular, codificação C, 3 contatos	Configuração de conexão informada para o soquete.
Conexão	1 x 1/2"	Descrição da conexão constante na ficha técnica.
Material do corpo do conector	TPU, preto	Material e cor do corpo informados.
Material do bloqueio	Latão niquelado	Material do bloqueio indicado pelo fabricante.
Torque máximo de aperto	0,6 Nm	Limite máximo de aperto informado para o conector.

Cabo e materiais
Comprimento	5 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material informado para o cabo.
Conteúdo de halogênio	Sem halogênio	Característica declarada na ficha.
Cor do cabo	Preto	Cor informada para o cabo.
Diâmetro do cabo	5,2 mm	Diâmetro especificado para o cabo.
Material do invólucro	TPU	Material do invólucro informado na ficha.

Proteção e condições ambientais
Grau de proteção	IP67	Grau informado pelo fabricante; observar as condições de instalação e uso indicadas no datasheet.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos e movimento
Dimensões	26 x 14,5 x 38,5 mm	Dimensões informadas para o produto.
Peso	204,8 g	Peso informado no conjunto de dados do produto.
Raio mínimo de flexão	10 x diâmetro do cabo	Raio mínimo indicado; aplicar em relação ao diâmetro do cabo, sem interpretar como 10 mm.
Ciclos de curvatura	> 2 milhões	Quantidade de ciclos de curvatura informada na ficha.
Esforço de torção	± 180 °/m	Valor de torção indicado para o cabo.
Velocidade máxima de movimento	3,3 m/s	Aplicável a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², conforme ficha.
Tolerância para dobras e deslocamentos	Sim	Característica declarada para o produto; respeitar os limites de movimento informados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica.

Conexões

Elétrica Cabo de 5 m, PUR, preto, sem halogênio, Ø 5,2 mm; condutores 3 x 0,5 mm². Conector fêmea angular, codificação C, 3 contatos. Tensão de operação: < 250 V AC / < 300 V DC. Cores dos fios informadas: BN = marrom, BU = azul, GN/YE = verde/amarelo. Confirme a atribuição dos contatos e a pinagem no datasheet do fabricante antes de conectar.

Processo Conector fêmea angular com conexão 1 x 1/2", codificação C e 3 contatos. A ficha não identifica dispositivos ou modelos específicos compatíveis; confirme a correspondência mecânica e elétrica do conector com a conexão do equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação que requer cabo de 5 m e conector fêmea angular, codificação C, 3 contatos	✓	A configuração indicada corresponde às especificações do produto; a compatibilidade com o dispositivo conectado ainda depende da correspondência mecânica e elétrica.
Instalação com temperatura ambiente entre -25 e 90 °C	✓	A faixa está dentro da temperatura ambiente especificada para o cabo.
Uso com tensão igual ou superior a 250 V AC ou 300 V DC	✗	A tensão de operação especificada é inferior a 250 V AC e inferior a 300 V DC.
Aplicação que requer conector ou comprimento diferentes dos especificados	✗	O produto é descrito com cabo de 5 m e conector fêmea angular, codificação C, 3 contatos; a ficha não confirma outras configurações.
Instalação com movimento horizontal de 5 m dentro dos limites de velocidade e aceleração informados	✓	A ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea ifm E10210, 5 m, PUR, IP67

Confirme que o conector do equipamento corresponde ao conector fêmea angular de codificação C e 3 contatos; valide também a compatibilidade elétrica.
Desenergize o circuito antes de realizar a conexão.
Verifique o estado dos contatos, do corpo do conector e do cabo; não instale componentes danificados.
Alinhe o conector com a conexão correspondente e acople sem forçar os contatos ou a rosca.
Aperte respeitando o torque máximo especificado de 0,6 Nm.
Organize e fixe o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro e os limites de movimento especificados.

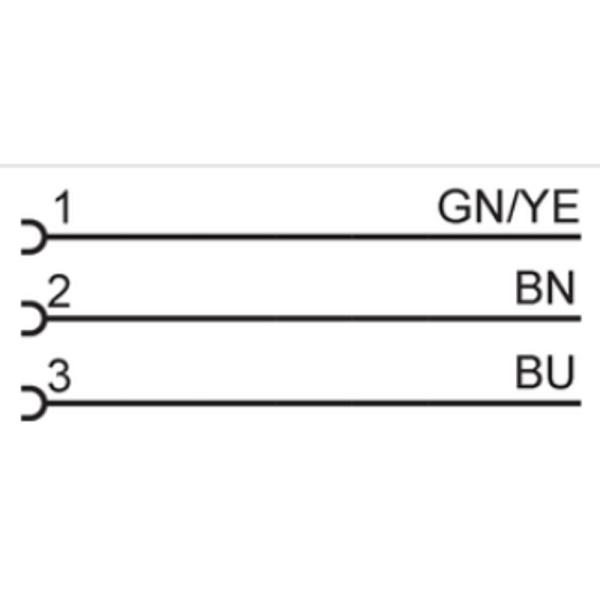

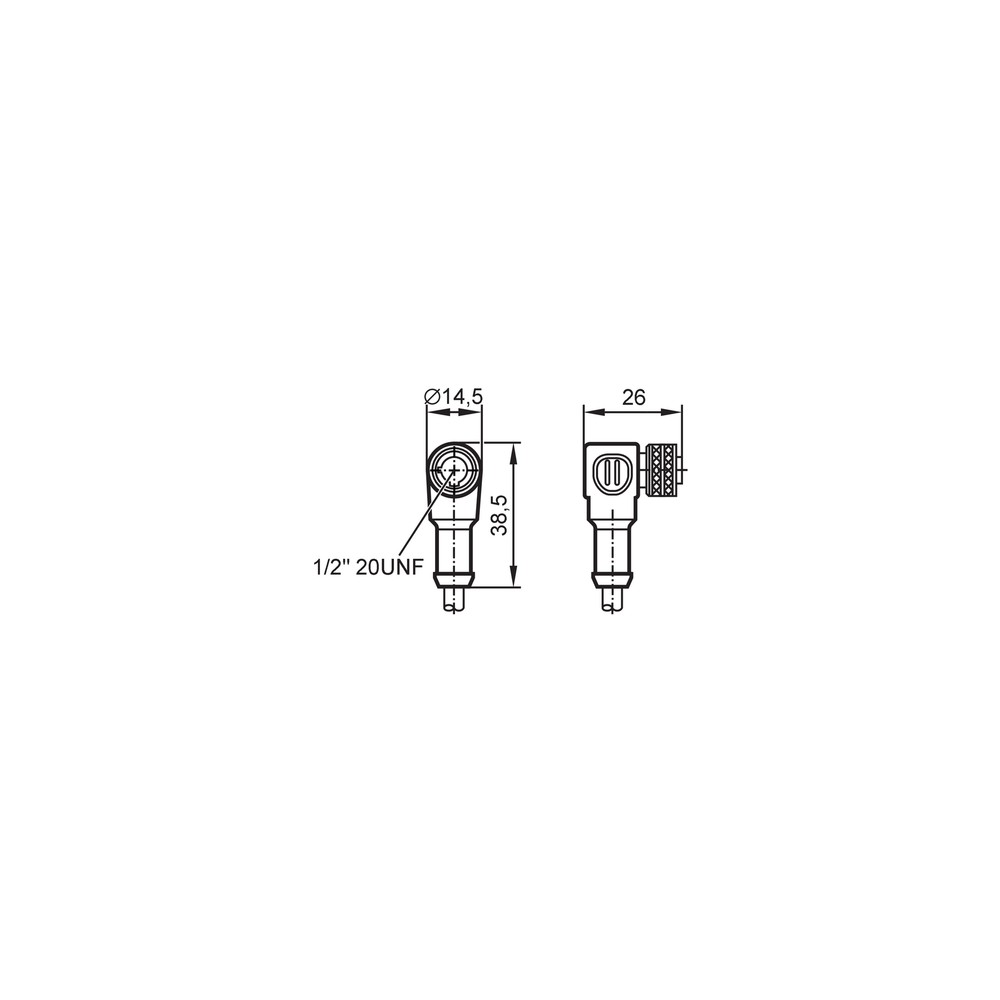

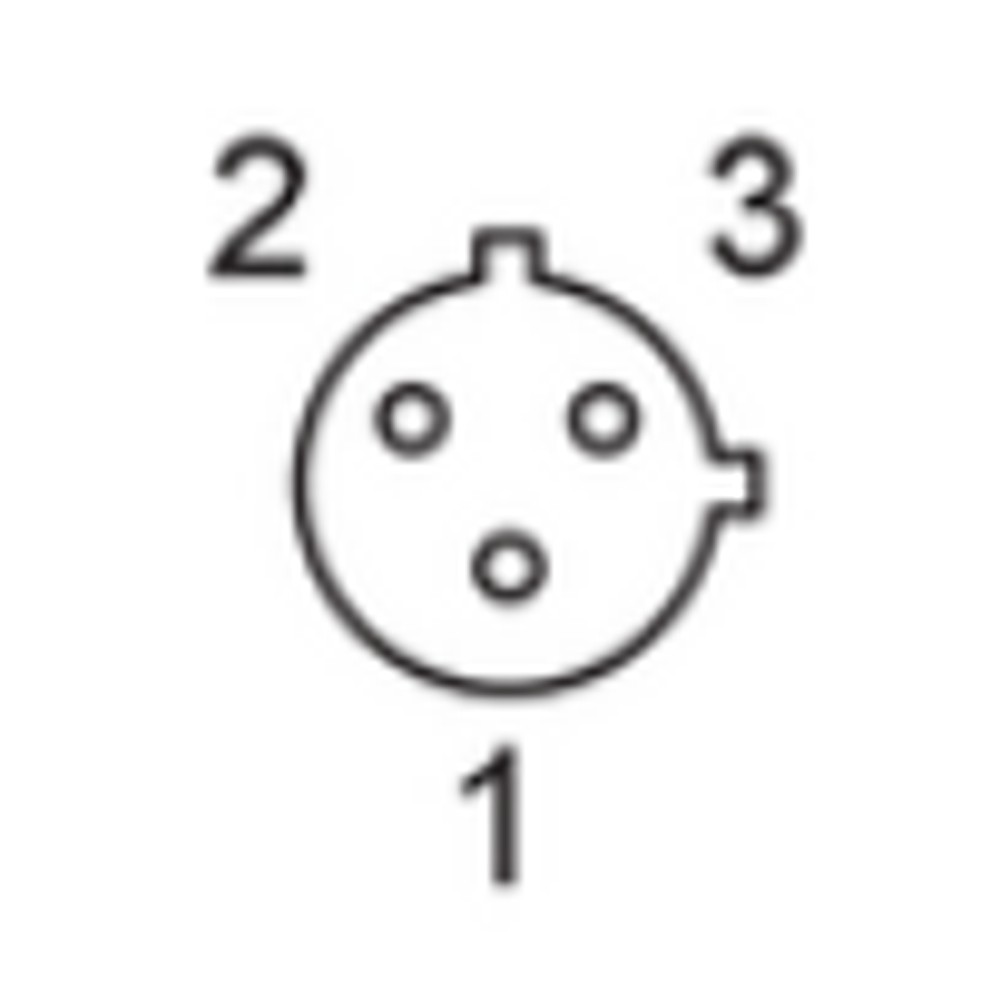

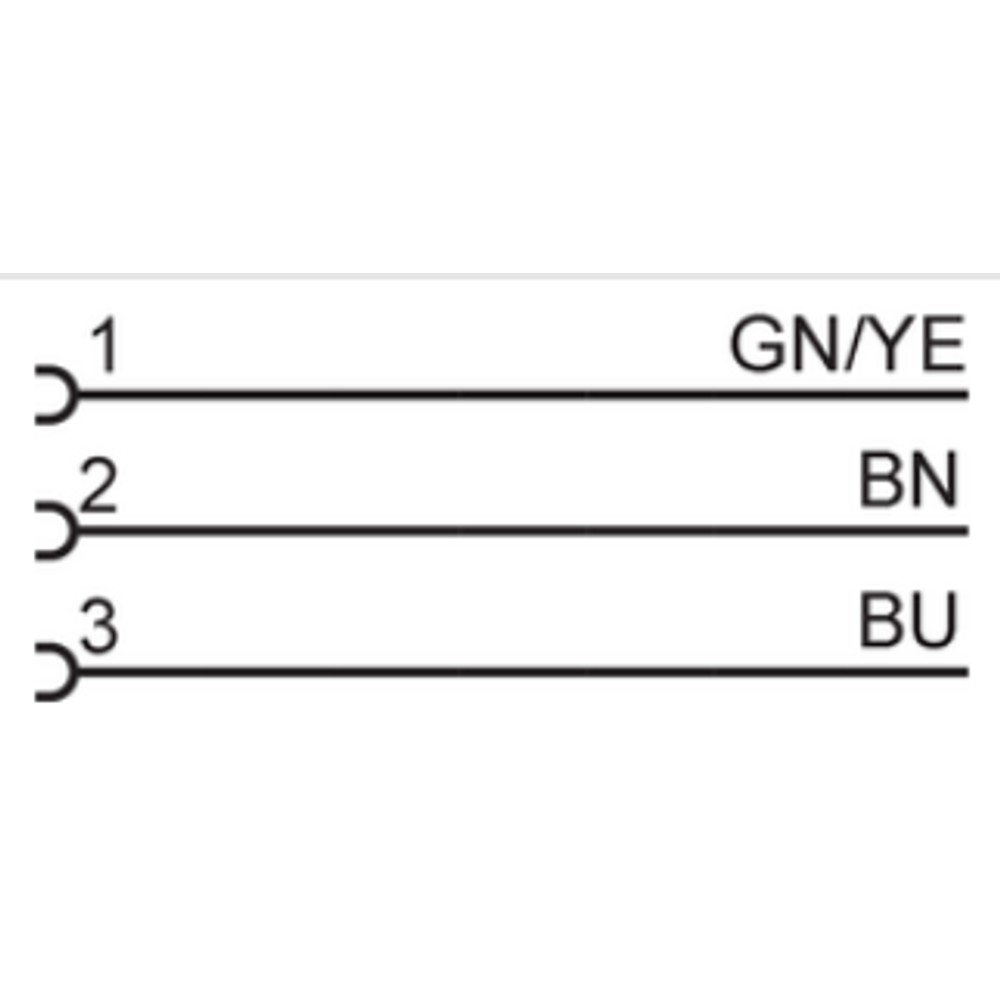

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Conector não totalmente acoplado, incompatibilidade de pinagem ou conexão elétrica diferente da exigida pelo equipamento.	Desenergize o circuito, confira a codificação e o número de contatos, verifique o acoplamento e compare a pinagem com o datasheet do fabricante.
Interrupções de sinal durante o movimento do cabo.	Flexão ou movimentação fora dos limites indicados, ou dano no cabo ou nos condutores.	Inspecione o cabo ao longo de todo o percurso e confirme o raio de flexão, a velocidade e a aceleração em relação aos limites da ficha.
Conector apresenta folga ou conexão instável.	Acoplamento incompleto ou aperto fora da condição especificada.	Verifique o alinhamento e o acoplamento; confira o torque aplicado sem exceder 0,6 Nm.
Há entrada de umidade ou contaminantes na conexão.	Conector mal acoplado, vedação comprometida ou uso fora das condições de instalação previstas para a proteção IP67.	Inspecione o conector e as superfícies de acoplamento, confirme o fechamento correto e consulte o datasheet para as condições de aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E10210 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm E10210 e para que serve?

É um cabo de conexão com conector fêmea, destinado a aplicações industriais e de automação. A configuração especificada é de 5 m, conector angular codificação C e 3 contatos.

O que acompanha o E10210?

A ficha indica 1 peça por embalagem. Não há acessórios adicionais listados no contexto do produto.

O E10210 serve para qualquer conector de 3 contatos?

Não é possível confirmar compatibilidade apenas pelo número de contatos. Verifique também a codificação C, a configuração mecânica e a pinagem exigida pelo equipamento.

Posso usar este cabo em uma aplicação que exige mais de 250 V AC?

Não, a ficha especifica tensão de operação inferior a 250 V AC e inferior a 300 V DC. Não use o cabo fora desses limites.

Este cabo é indicado para temperatura ambiente acima de 90 °C?

Não conforme a faixa informada: a temperatura ambiente especificada vai de -25 a 90 °C. Para condições fora dessa faixa, consulte o fabricante sobre outra configuração.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocar?

Confira o acoplamento do conector e a correspondência da codificação, dos contatos e da pinagem com o equipamento. Verifique a ligação com o circuito desenergizado e consulte o datasheet.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é movimento ou flexão fora dos limites especificados, ou dano no cabo. Inspecione o percurso e confira o raio mínimo de flexão e as condições de movimento.

Devo comprar este cabo ou montar a conexão com peças avulsas?

O E10210 é fornecido como cabo de conexão de 5 m com conector fêmea montado. A ficha não detalha opções de montagem avulsa; escolha outra configuração se o comprimento ou a conexão exigidos forem diferentes.

Que cuidado devo ter ao instalar o conector?

Alinhe o conector antes de acoplar e evite forçar os contatos. O torque máximo de aperto informado é 0,6 Nm.

Este cabo é compatível com um dispositivo específico da ifm?

A ficha fornecida não lista modelos de dispositivos compatíveis. Compare a conexão mecânica, a codificação, os contatos e os requisitos elétricos do equipamento com o datasheet do E10210.
