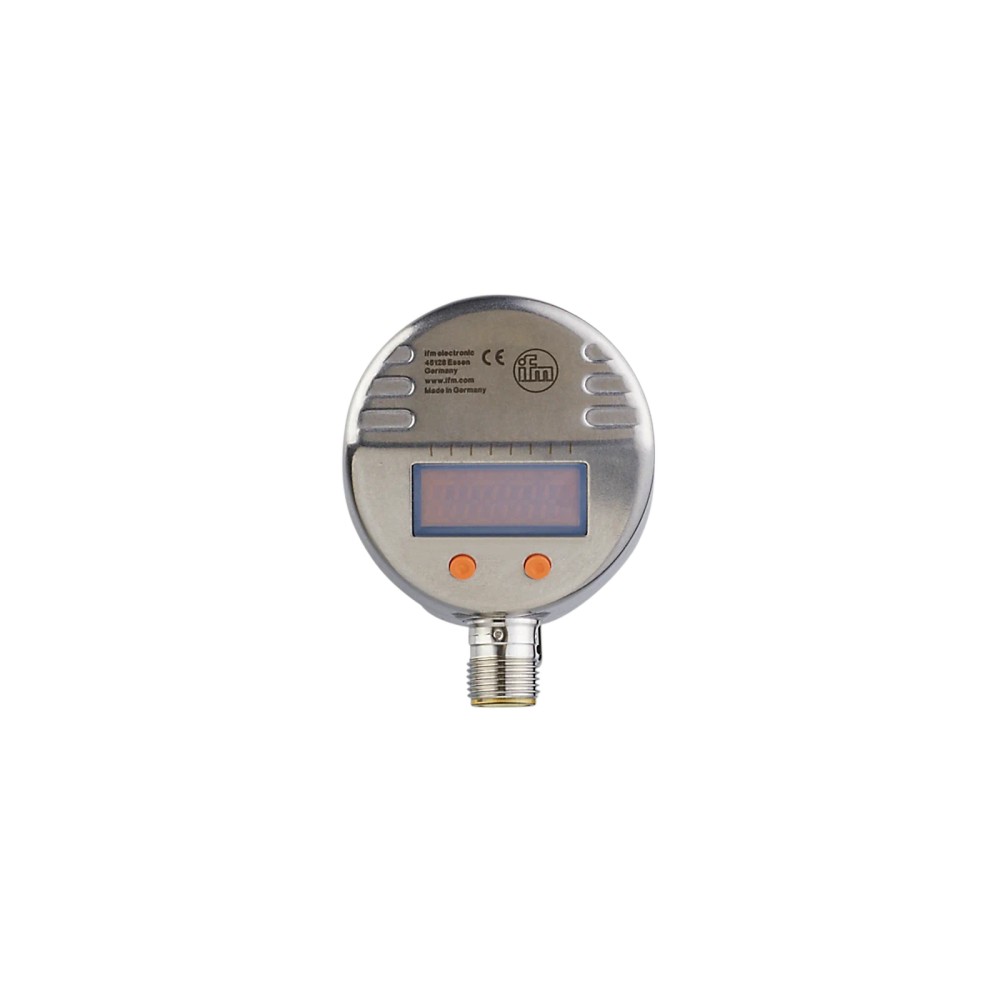

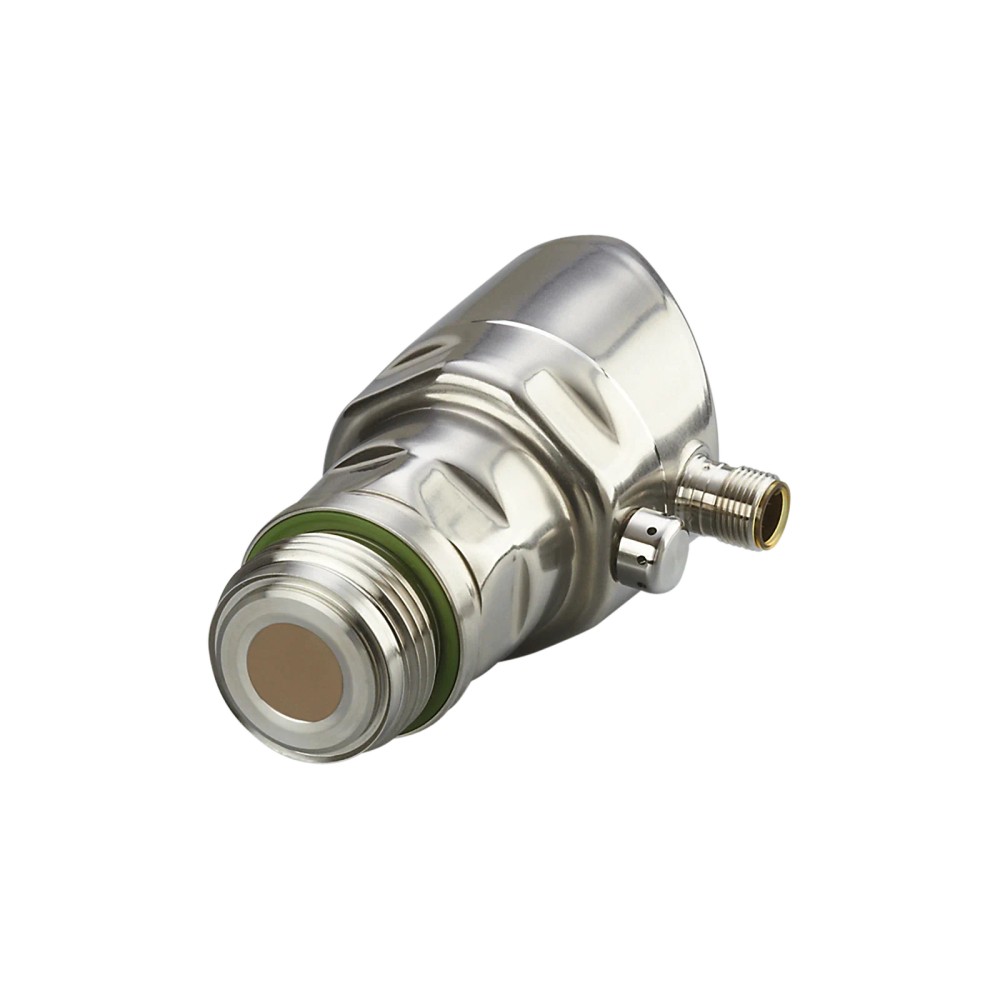

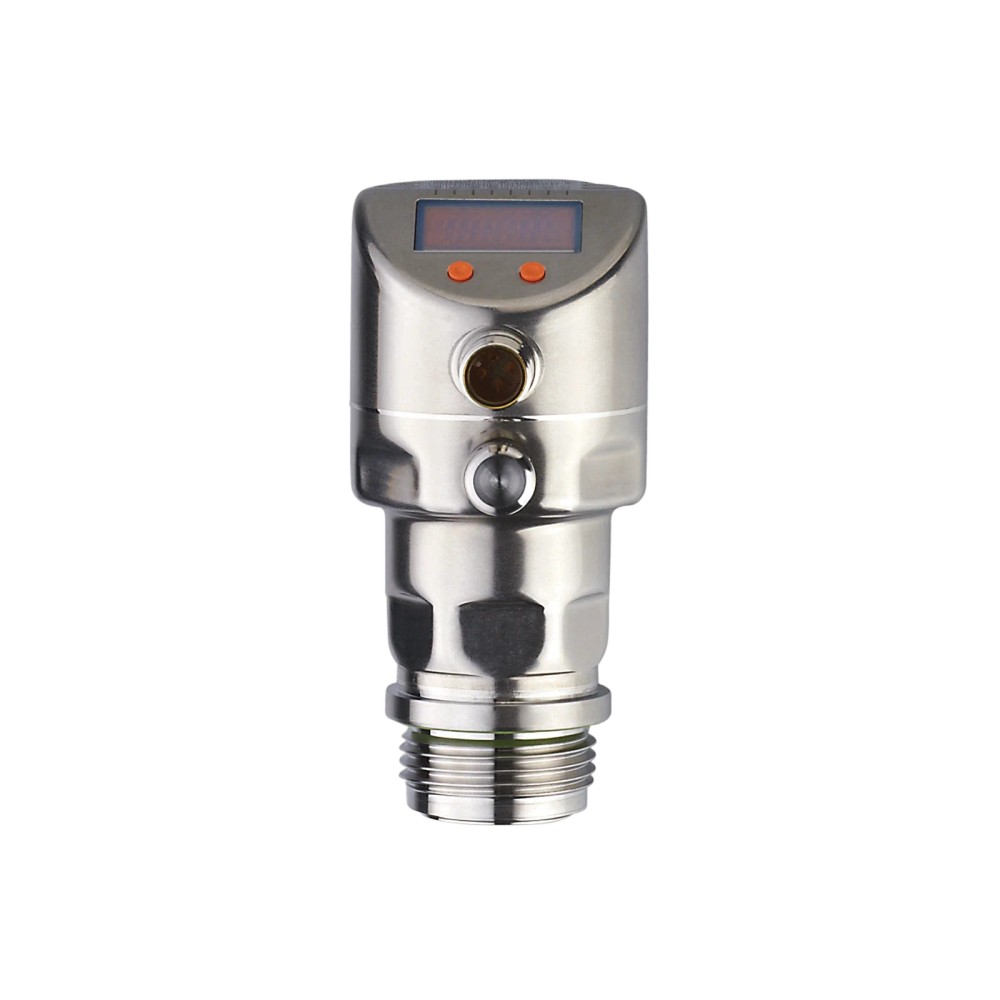

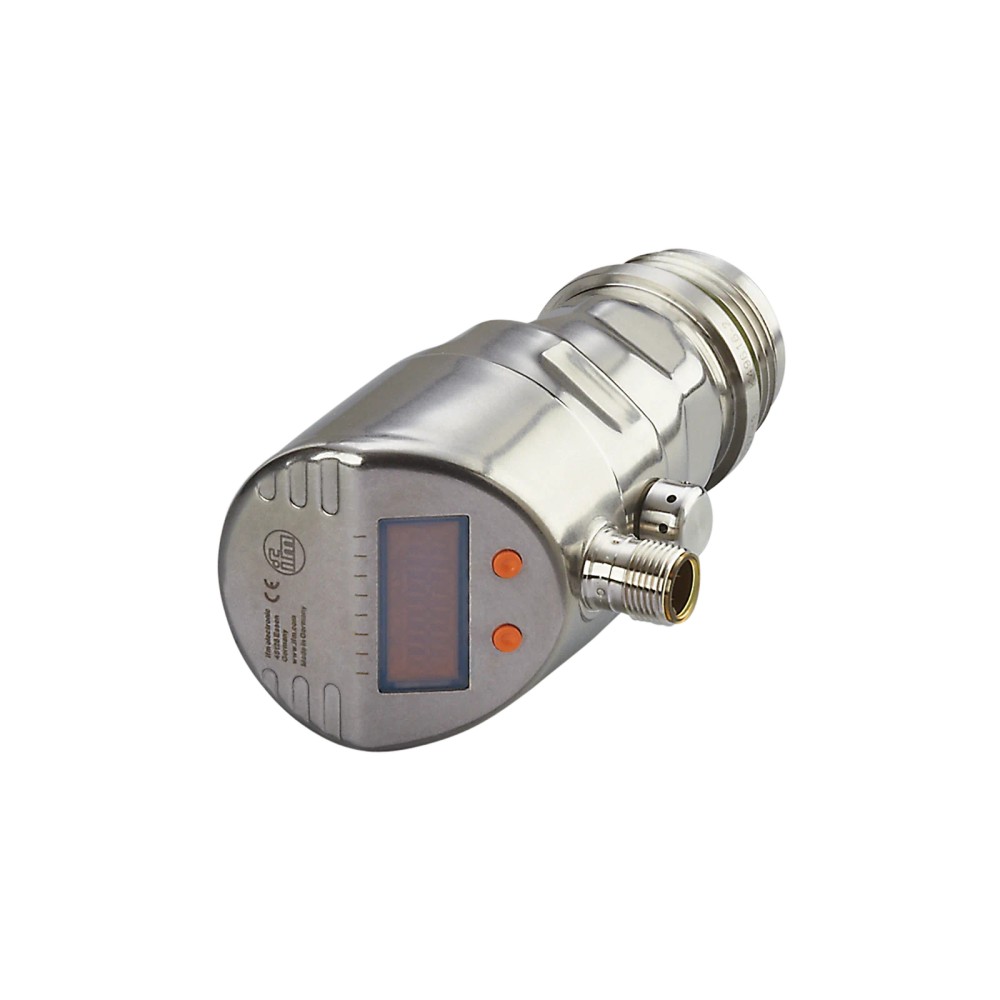

Sensor de Pressão IFM PI2798 com Display IO-Link

Pré-visualizar: PI2798 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link Faceado

PI2798 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link Faceado

Imagem meramente ilustrativa

R$ 8.168,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2798
EAN: 4021179244299
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PI2798 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link Faceado"

Destaques do Produto

Faixa de Medição

-0,0124 a 0,25 bar

Conexão de Processo

G 1 Aseptoflex Vario

Interface

IO-Link

Grau de Proteção

IP67, IP68, IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI2798 com Display e IO-Link Faceado

O PI2798 é um sensor de pressão eletrônico com display integrado, desenvolvido para aplicações sanitárias na indústria alimentícia. Com design faceado e construção robusta, oferece alta precisão na medição de pressão relativa. Suporta comunicação IO-Link e possui saídas configuráveis, garantindo integração versátil em processos industriais automatizados.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PI2798
Marca	IFM
Faixa de Pressão	-0,0124 a 0,25 bar
Conexão	G 1 (Aseptoflex Vario)
Proteção	IP67, IP68, IP69K
Saídas	2 Digitais, 1 Analógica, IO-Link
Display	Integrado, alfanumérico
Temperatura	-25...125 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos de monitoramento de pressão na indústria alimentícia e bebidas.
Processos CIP/SIP que exijam conformidade sanitária e vedação faceada.
Sistemas de automação que utilizam o protocolo IO-Link.

⚠ Considere outro se precisa de:

Aplicações com pressões que excedam 6000 mbar (resistência à pressão).
Ambientes com fluidos incompatíveis com aço inox 316L, FKM, PTFE ou PFA.
Aplicações de pressão absoluta ou diferencial.

APLICAÇÕES E USO

Monitoramento de pressão em linhas de envase alimentícias.
Controle de pressão em processos de limpeza CIP/SIP.
Monitoramento de fluidos pastosos onde sensores com membrana rebaixada causariam acúmulo de resíduos.
Automação industrial com necessidade de diagnóstico remoto via IO-Link.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI2798 com Display e IO-Link Faceado, verifique estes pontos:

Quando escolher o PI2798

Indicado para processos que exigem conformidade sanitária e montagem faceada para evitar contaminação. Ideal para integração digital via IO-Link em ambientes agressivos (IP69K).

Quando buscar alternativas

Se a aplicação exigir medição de pressão absoluta ou se o limite operacional de 6 bar for superado pelo processo, deve-se buscar sensores de linha alternativa da IFM compatíveis com a faixa de pressão específica.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-0,0124...0,25 bar	Faixa de operação nominal
Tipo de pressão	Pressão relativa	Referência de medição

Dados elétricos
Tensão de operação (3 fios)	18...32 DC V	Faixa de alimentação DC
Consumo de corrente	< 45 mA	Consumo em 3 fios
Proteção	Curto-circuito, Inversão de polaridade	Segurança elétrica

Interfaces e Saídas
Interface	IO-Link	Comunicação digital
Saídas	2 digitais / 1 analógica	Capacidade de sinal

Condições ambientais
Grau de proteção	IP67, IP68, IP69K	Resistência a fluidos
Temperatura do fluido	-25...125 °C	Limite de operação

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38,4 kBaud)

• Sinal Analógico 4-20mA (invertível)

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão (IP69K)	✓	O sensor possui proteção robusta contra entrada de água e produtos químicos de limpeza.
Processos de pasteurização ou esterilização (até 145°C)	✓	Suporta picos de temperatura de 145°C por até 1 hora.
Aplicações de medição de vácuo (até -1 bar)	✓	O equipamento suporta resistência ao vácuo de -1000 mbar.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI2798 com Display e IO-Link Faceado

Verifique a compatibilidade do adaptador G 1 (Aseptoflex Vario) com a tubulação.
Limpe a área de vedação para assegurar o contato correto do cone de vedação.
Rosqueie o sensor manualmente até o contato, finalizando com o torque recomendado.
Conecte o cabo M12 codificação A ao sensor, garantindo o travamento da rosca.
Aplique tensão de alimentação (18-32V DC) conforme diagrama de ligação.
Realize o comissionamento via display local ou através da interface IO-Link.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não apresenta leitura no display.	Tensão fora da faixa nominal ou falha no cabo M12.	Verificar a tensão nos pinos do conector M12 com um multímetro.
Leitura de pressão deslocada ou instável (offset).	Acúmulo de resíduos ou danos mecânicos na membrana.	Inspecionar visualmente a membrana cerâmica por riscos ou sujeira impregnada.
O sinal de saída não atua no momento esperado.	Configuração incorreta do ponto de comutação no CLP.	Conectar via IO-Link para verificar os parâmetros de SP (setpoint) e rP (reset point) configurados.
Saída de comutação inativa ou travada.	Curto-circuito na carga de saída.	Verificar se a corrente de carga excede os 250 mA nominais.

DOCUMENTAÇÃO TÉCNICA

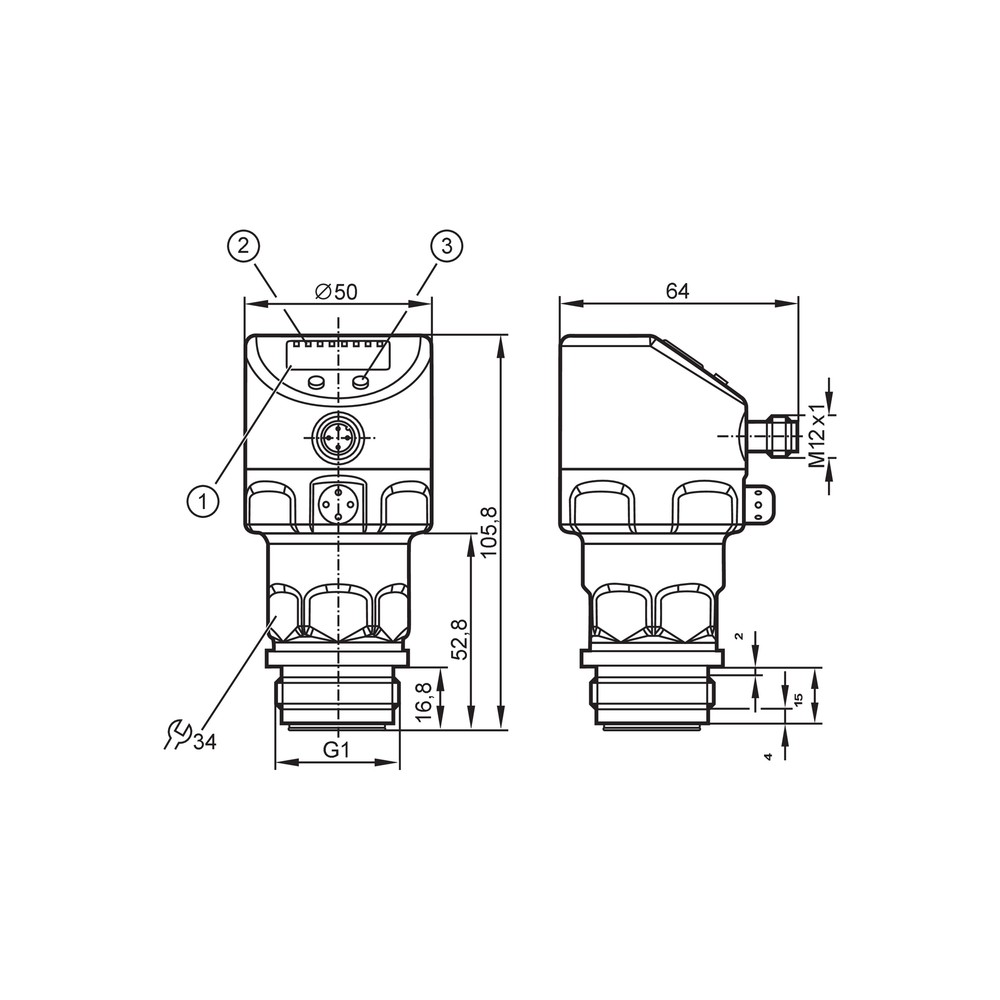

Datasheet Técnico PI2798 (Datasheet) Desenho Técnico em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PI2798 da IFM?

O PI2798 é um sensor de pressão eletrônico com display integrado, projetado para monitoramento preciso de pressão relativa em processos industriais, especialmente na indústria alimentícia e de bebidas.

Como posso integrar este sensor em meu sistema de automação?

Sim, ele possui conectividade IO-Link, além de saídas analógica (4...20 mA) e de comutação digital configuráveis, permitindo integração direta em sistemas de automação.

Existe alguma limitação de pressão para este sensor?

Este sensor não é indicado para medição de pressões superiores a 6000 mbar, limite de resistência mecânica do equipamento.

Posso utilizar este sensor para medir pressão absoluta?

Não, este modelo é estritamente para aplicações em pressão relativa; não deve ser utilizado em aplicações que exijam medição de pressão absoluta ou diferencial.

Por que meu sensor está apresentando leituras inconsistentes?

Sintomas como leituras instáveis ou erros no display geralmente indicam falha na alimentação ou interferência eletromagnética, devendo-se verificar a tensão (18...32V DC em 3 fios) e a integridade do cabo M12.

O que fazer se o sensor parar de enviar sinal de saída?

Verifique se há presença de curto-circuito na carga ou se a tensão de alimentação está fora da faixa nominal (18-32V DC para 3 fios); o sensor possui proteção contra curto-circuito e inversão de polaridade.

Qual a vantagem deste modelo faceado frente aos tradicionais?

Este modelo é faceado e construído em aço 316L, sendo mais robusto para processos de limpeza (CIP/SIP) comparado a sensores com membrana rebaixada padrão.

Devo escolher o PI2798 ou um transmissor de pressão analógico convencional?

A escolha depende da necessidade de comunicação digital IO-Link; se seu CLP suporta IO-Link, o PI2798 é mais eficiente para diagnóstico e parametrização remota.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve ser feita com cuidado para não danificar o cone de vedação Aseptoflex Vario; utilize o torque adequado na conexão G 1 conforme as recomendações do manual para garantir a estanqueidade.

Este produto é adequado para ambientes de processamento de alimentos?

O sensor é fabricado pela IFM Electronic, seguindo padrões de alta higiene (aço 316L com Ra < 0,4 μm), sendo ideal para ambientes onde o contato com fluidos alimentícios é direto.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional ponto a ponto que permite parametrização e diagnóstico avançado do sensor. (Ref.: Interface de comunicação)

Faceado

Tipo de montagem onde a membrana do sensor é exposta ao fluido, evitando o acúmulo de resíduos em cavidades. (Ref.: Tipo de montagem)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

Aseptoflex Vario

Padrão de conexão mecânica de processo da IFM que garante vedação higiênica e flexibilidade. (Ref.: Conexão de processo)

MTTF

Mean Time To Failure; estimativa estatística de tempo médio até a falha do componente. (Ref.: MTTF)
